截面视图功能包括偏移剖视图、对齐剖视图、偏移截面分割视图和对齐截面分割视图，如图6-43所示。

1.偏移剖视图

为了表达零件的内部结构特征，而通过定义一个剖面对模型进行剖切，从而可以具体查看零件的内部结构信息，其操作步骤如下。

图6-43 “截面”工具栏

1）激活需要进行剖视的视图，然后单击“截面”工具栏中的按钮。

2）在激活的视图区域单击两点构成一条剖切线来剖切该视图，双击鼠标左键结束选择，移动鼠标即可预览剖切视图。确认放置位置后，单击鼠标左键生成剖视图，如图6-44所示。

3）双击剖面线，在“属性”对话框中可以修改剖面线的密度、方向等参数，如图6-45所示。

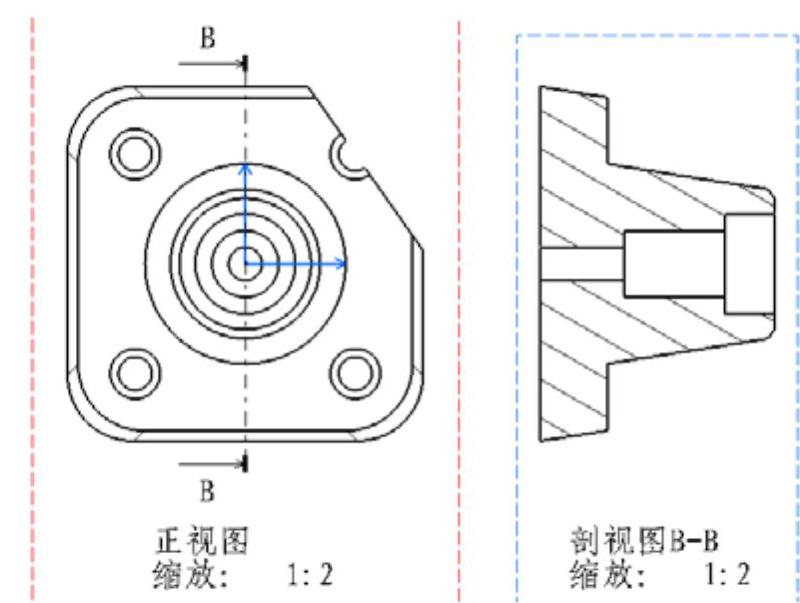

图6-44 创建偏移剖视图

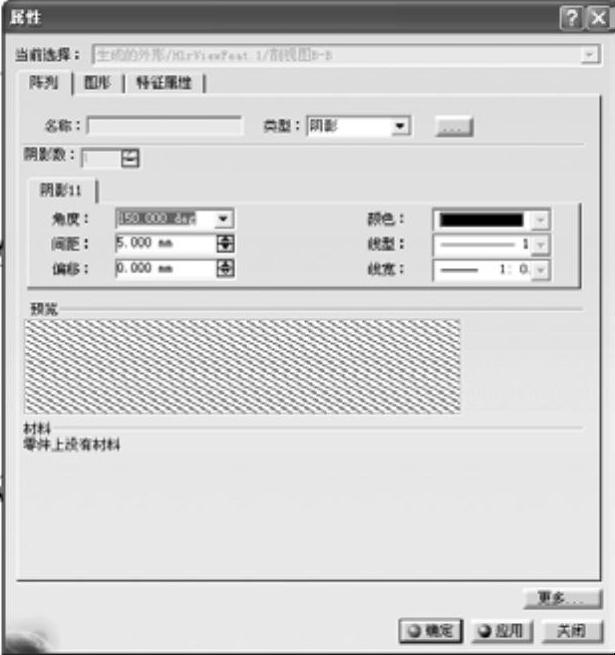

图6-45 修改剖面属性

2.对齐剖视图

该功能可以利用旋转平面对模型进行剖切的方式得到剖视图，又称旋转剖视图，其操作步骤如下。(www.daowen.com)

1）激活需要进行剖切的视图，然后单击“截面”工具栏中的按钮。

2）在激活的视图区域单击两点构成一条剖切线，然后旋转一个角度，双击鼠标左键结束选择，移动鼠标即可预览剖切视图，所选直线的法线为旋转剖视图所放置的方向。确认放置位置后，单击鼠标左键生成对齐剖视图，如图6-46所示。

3.偏移截面分割视图

该功能同偏移剖视图，不同之处在于剖切后只保留断面视图。其操作方法与偏移剖视图完全相同，如图6-47所示。

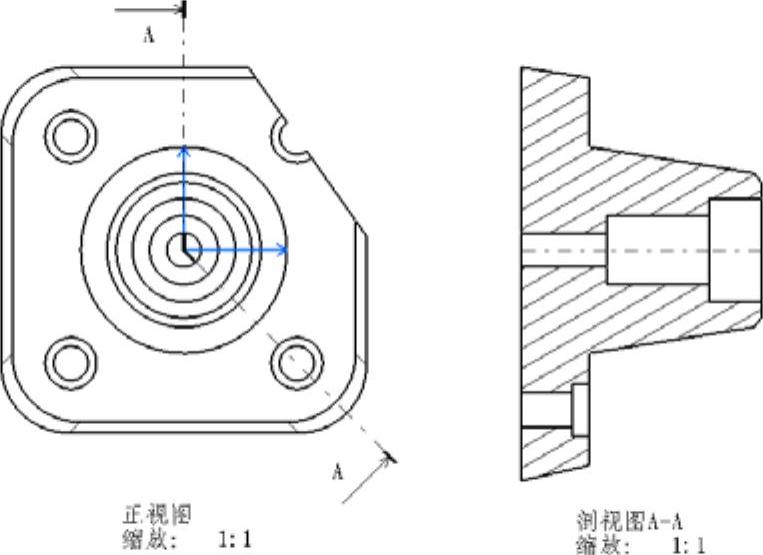

图6-46 创建对齐剖视图

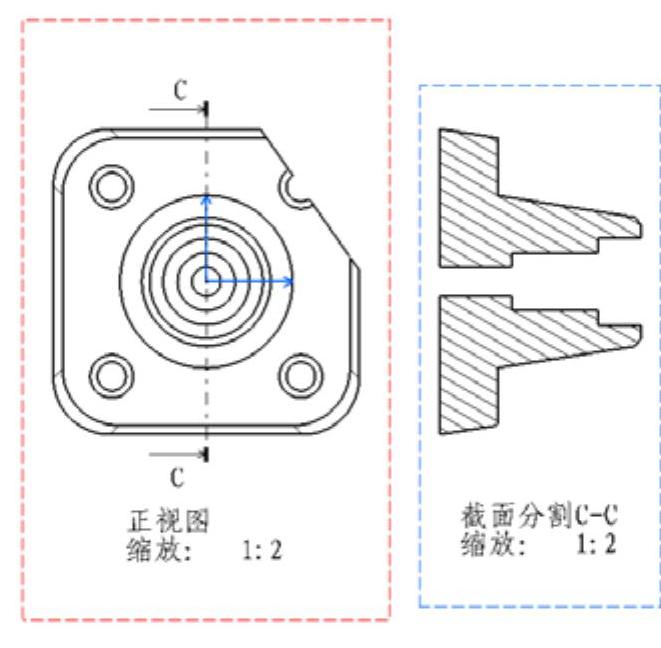

图6-47 创建偏移截面分割视图

4.对齐截面分割视图

该功能同对齐剖视图，不同之处在于剖切后只保留断面视图。其操作方法与对齐剖视图完全相同，如图6-48所示。

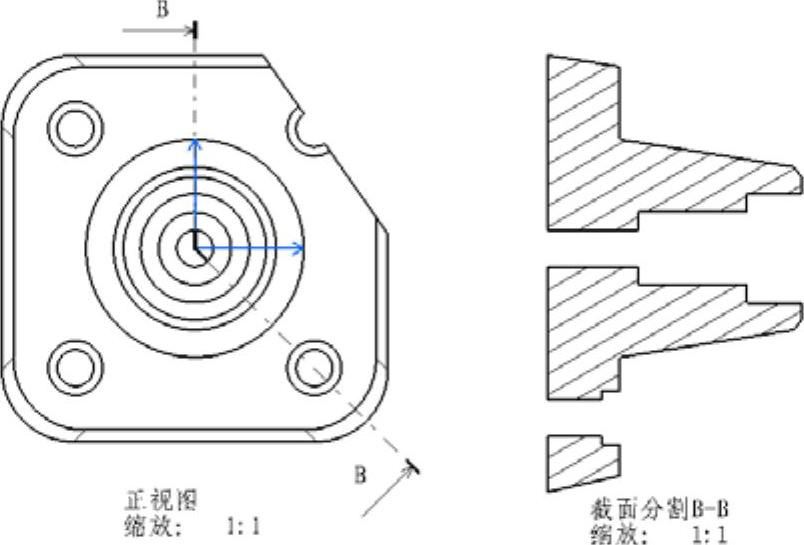

图6-48 创建对齐截面分割视图
