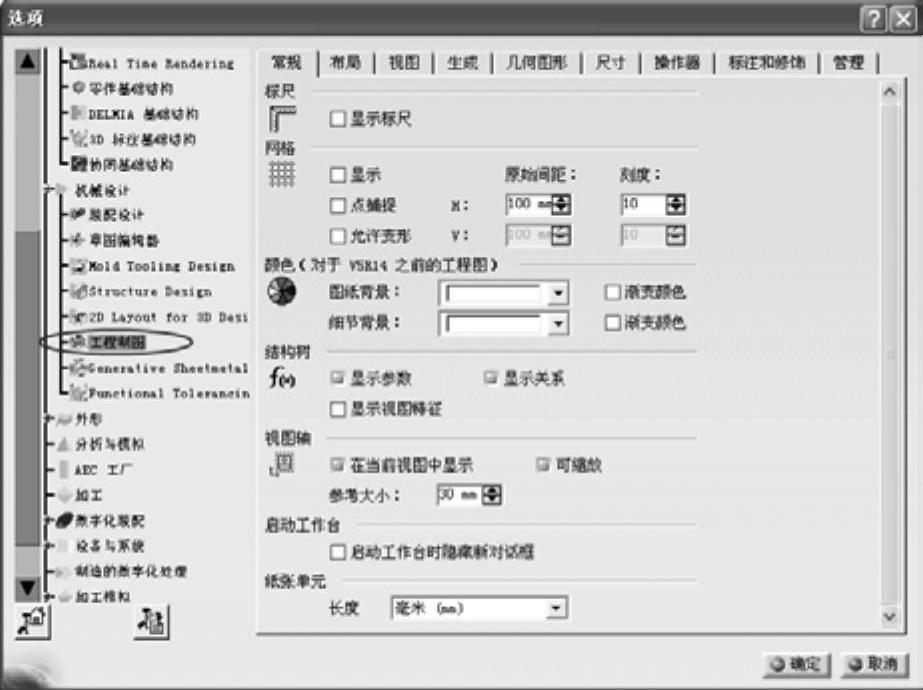

在创建工程图时，需要对工程图模块的环境参数进行设置，这样可以提高制图效率，且所做设置对所有的图纸操作均有效。具体的设置方法为：选择主菜单中的“工具”→“选项”选项，在弹出的“选项”对话框中选择“机械设计”→“工程制图”选项，如图6-7所示。有关工程图设计的环境参数设置均在此选项中进行。该选项包含9个选项卡，大部分选项卡中参数的设置方法与其他模块基本相同，现介绍部分选项卡的参数设置方法。

图6-7 “选项”对话框

1.“视图”选项卡

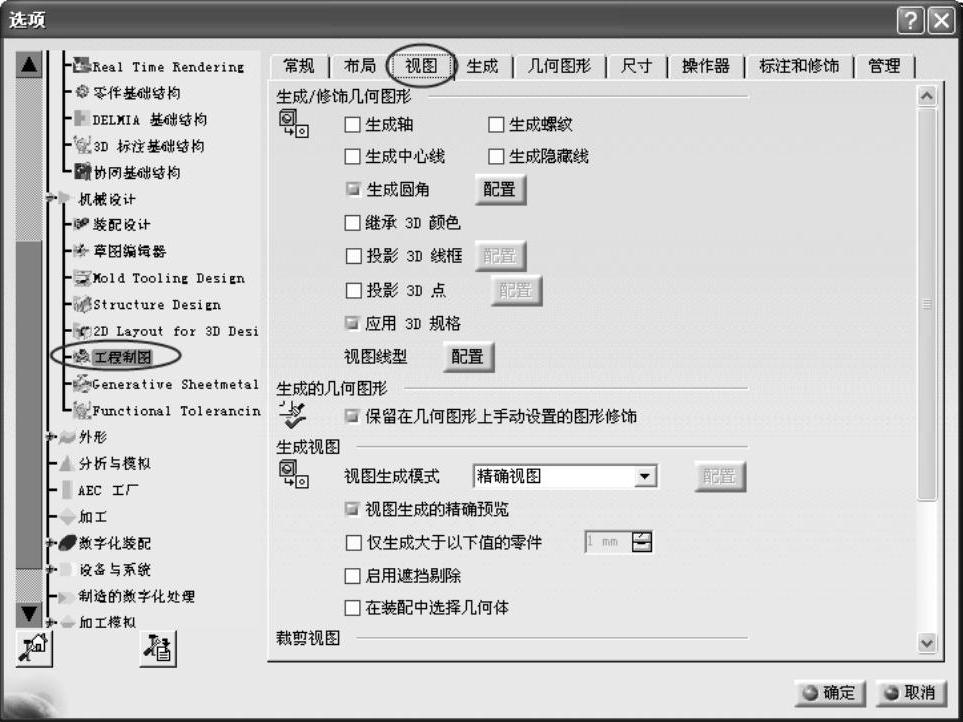

该选项卡可以设置在创建各类视图时，生成或修饰几何图形的方式，如图6-8所示。

图6-8 “视图”选项卡

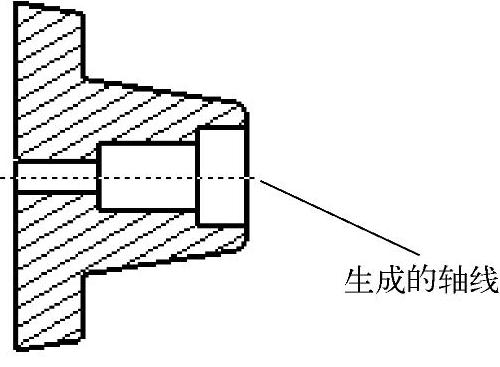

1）生成轴：选择该复选框后，在创建视图时可以直接生成轴线，如图6-9所示。

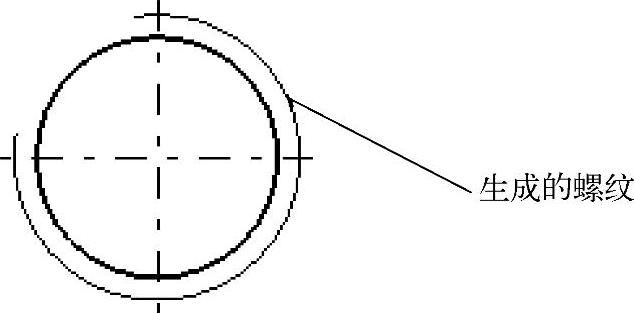

2）生成螺纹：选择该复选框后，在创建视图时，对于三维实体中有螺纹特征的零件，可以直接在工程图中显示螺纹，如图6-10所示。

图6-9 生成轴

图6-10 生成的螺纹

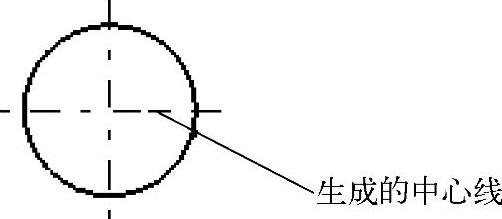

3）生成中心线：选择该复选框后，在创建视图时可以直接生成孔的中心线，如图6-11所示。

4）生成隐藏线：选择该复选框后，在创建视图时可以直接生成隐藏线，如图6-12所示。

图6-11 生成的中心线

图6-12 隐藏线

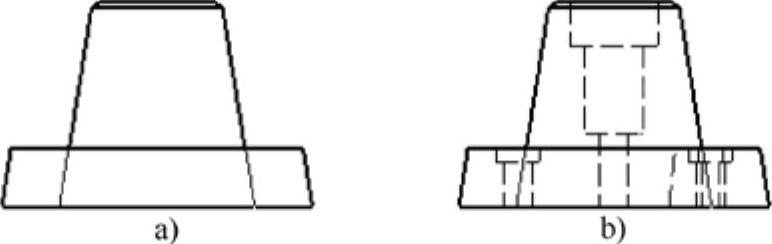

a）未选择隐藏线选项进行的投影 b）选择了隐藏线选项进行的投影

5）生成圆角：选择该复选框后，在创建视图时可以控制圆角的显示方式。单击按钮，即可弹出“生成配置”对话框，可根据需要选择相应的选项，如图6-13所示。

● 边界：将圆角的边界以细线的方式进行投影。

● 符号：将原始边界（如圆角的原始交线）进行投影。

● 近似原始边线：将原始边界（圆角的原始交线）以细线的方式进行投影。

● 投影的原始边线：将原始边界按视图投影方向投影到其中的面上。

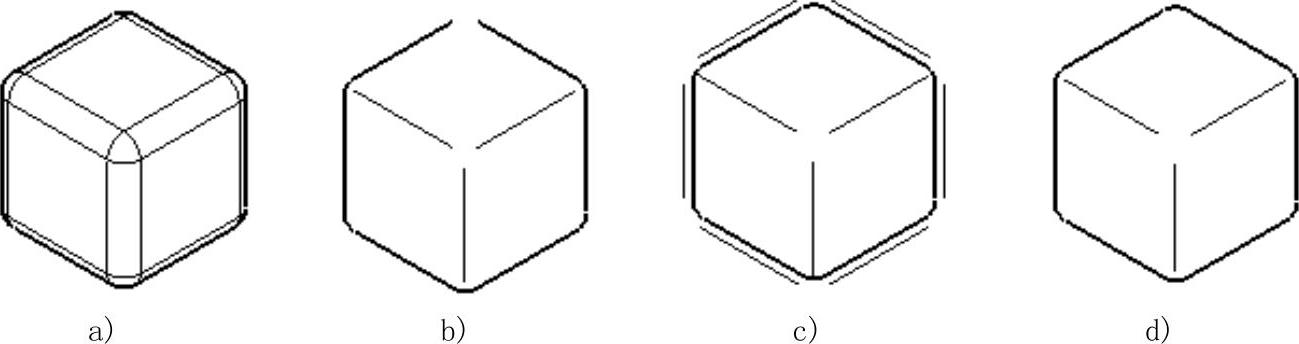

图6-13 “生成圆角”选项

a）边界 b）符号 c）近似原始边线 d）投影的原始边线

6）继承3D颜色：选择该选项后，在创建视图时可以直接将实体中的颜色在工程图中显示。

7）投影3D线框：选择该选项后，可以直接对线框元素进行投影。

8）投影3D点：选择该选项后，可以直接对点元素进行投影，还可以选择点投影的样式。

9）视图线型：选择该选项后，可以控制生成视图的线型，如图6-14所示。

2.操作器

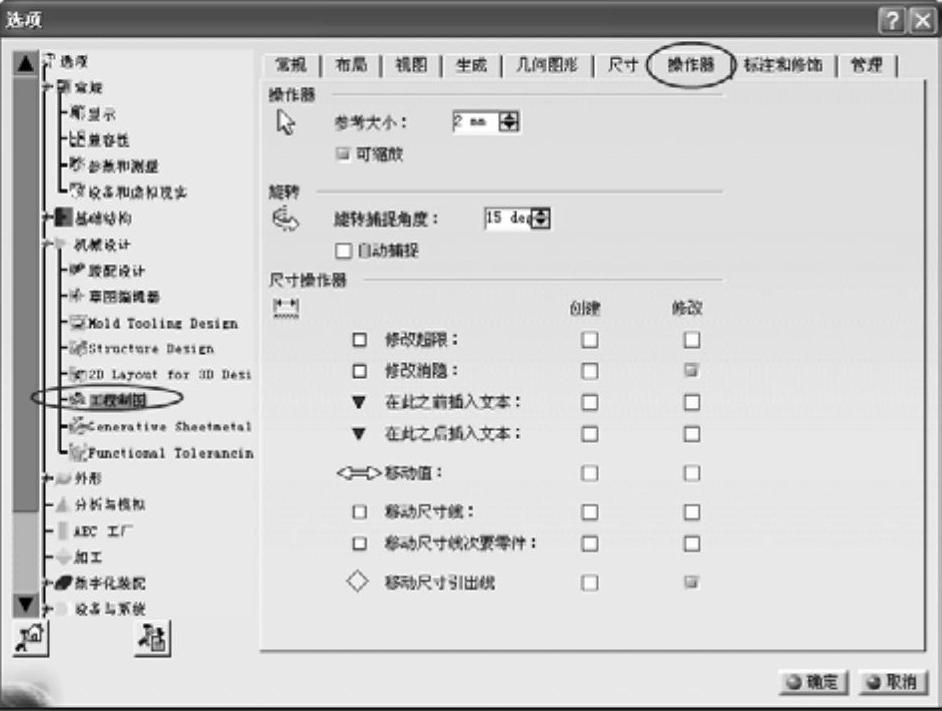

该选项卡可以对手动操作器进行控制，如图6-15所示。

图6-14 “线型和线宽”对话框

图6-15 “操作器”选项卡

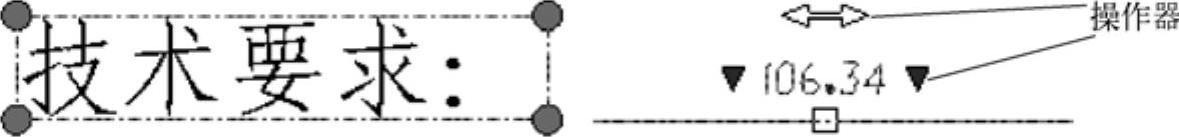

1）操作器：用来设置任何形式的操作器（如文字、中心线、尺寸等），如图6-16所示。

图6-16 操作器设置

● 参考大小：控制操作器的大小。

● 可缩放：选中该选项后，可以对操作器的大小进行缩放。

2）旋转：控制旋转捕捉角度，默认为15°。

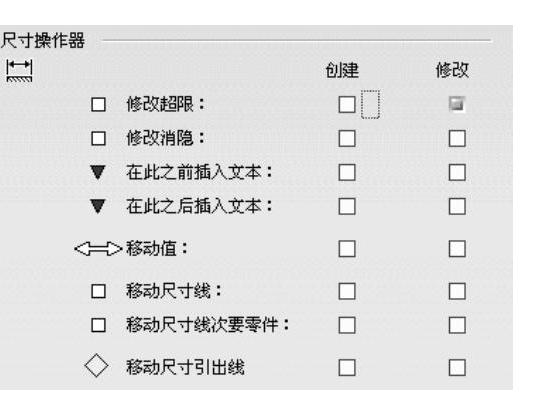

3）尺寸操作器，如图6-17所示。

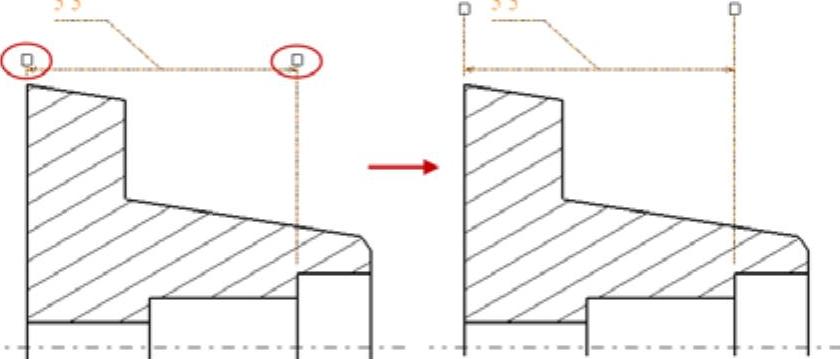

● 修改超限：可以手动拖拽控制柄调节尺寸限制线的顶部长度，如图6-18所示。

图6-17 尺寸操作器设置

图6-18 修改超限

● 修改消隐：可以手动拖拽控制柄调节尺寸限制线的底部长度，如图6-19所示。

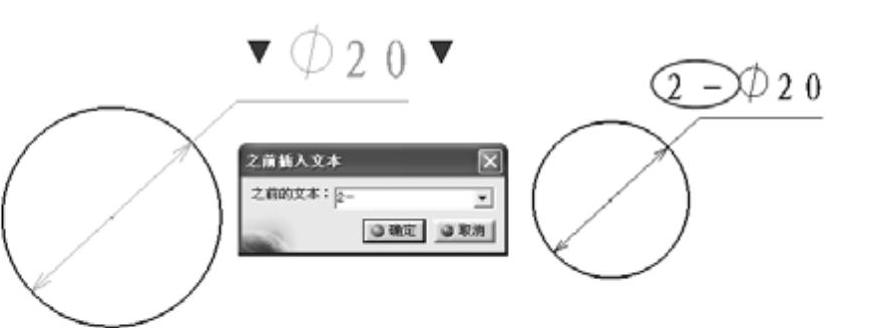

● 在此之前插入文本：在尺寸文字的前面手动加入文本，点击红色箭头就会出现文本输入框，输入相关的文字即可，如图6-20所示。(www.daowen.com)

● 在此之后插入文本：在尺寸文字的后面手动加入文本，方法与在此之前插入文本相同。

图6-19 修改消隐

图6-20 插入文字设置

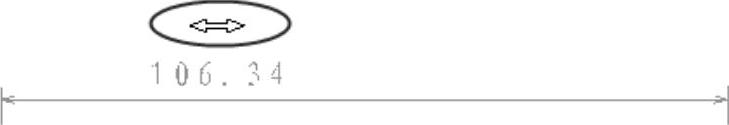

● 移动值：手动拖拽上方的控制柄，可以移动尺寸值的位置，如图6-21所示。

图6-21 移动值

● 移动尺寸线：手动拖拽尺寸线上方的控制柄，可以移动尺寸线的位置，如图6-22所示。

图6-22 移动尺寸线

● 移动尺寸线次要零件：手动移动尺寸水平线节点的位置，如图6-23所示。

● 移动尺寸引出线：手动移动尺寸引出线的位置，如图6-24所示。

图6-23 移动尺寸线次要零件

图6-24 移动尺寸引出线

3.标注和修饰选项卡

该选项卡可以对尺寸标注和修饰特征进行相关参数设置，如图6-25所示。

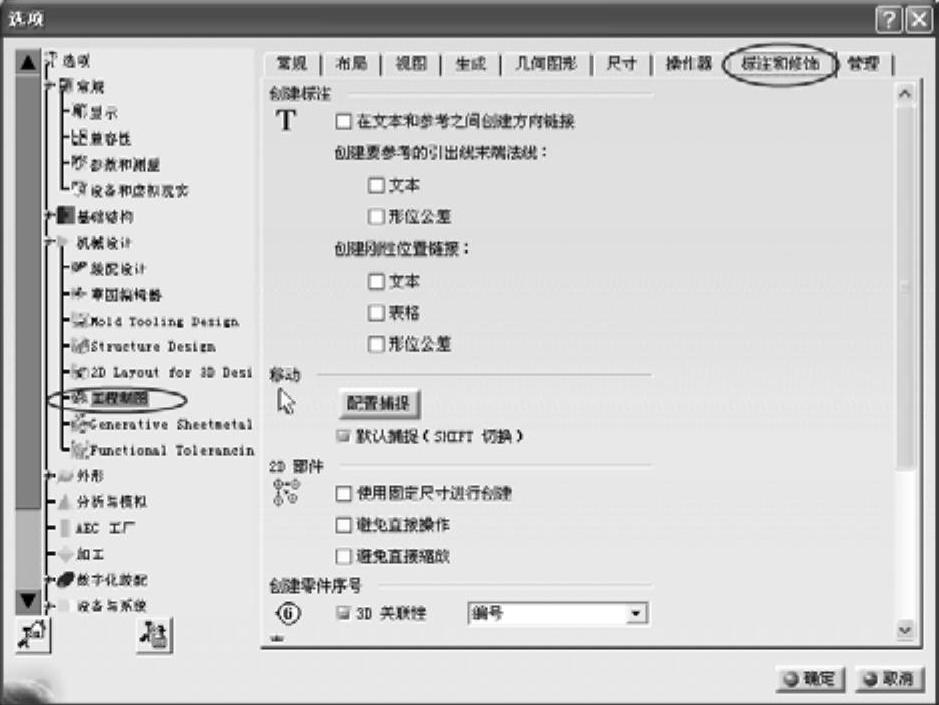

图6-25 “标注和修饰”选项卡

（1）创建标注

该选项组在“移动”选项中的“默认捕捉”复选框选中的情况下才有效。该选项组设定后，注释捕捉将可以访问设定。该选项组只有在创建标注的时候才有效，增加参考线时无效。

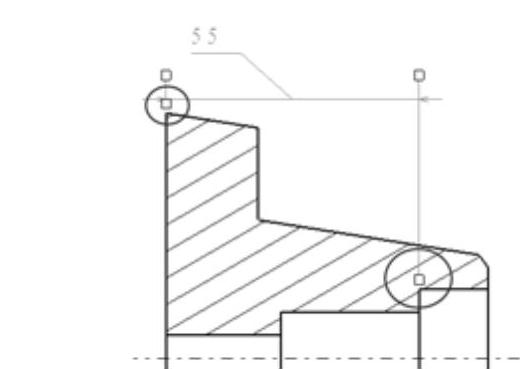

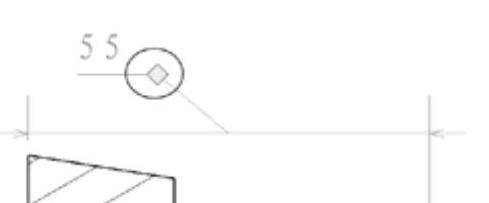

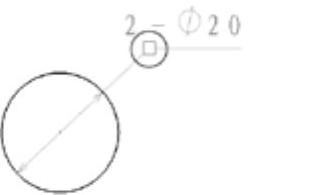

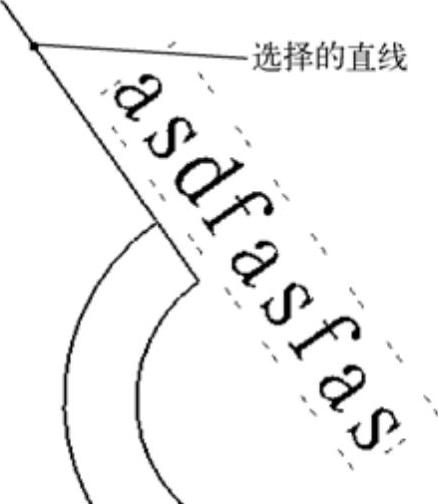

● 在文本和参考之间创建方向链接：选中该复选框，可以在文字和参考方向之间建立链接；例如，选择文字工具后，选择一条直线作为参考，这样建立的文字将跟随直线方向，该复选框不能应用于文字模板。如图6-26所示。

● 创建要参考的引出线末端法线：在创建带引出线的文本时，可以选择一条直线，这样引出线将垂直于选择的直线。该选项对于“形位公差”有效。

● 创建刚性位置链接：选中该选项对应的复选框后，如“文本”复选框，则建立的文本将不能使用鼠标移动，为刚性链接。对于表格、形位公差同样适用。

（2）移动：设置自动捕捉，默认为<Shift>键切换。

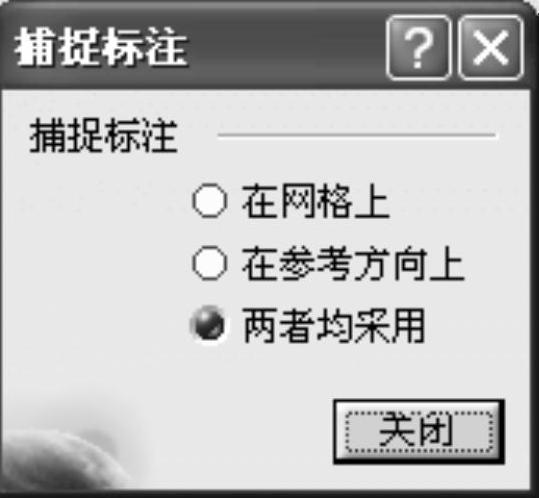

● 配置捕捉按钮：单击按钮后，弹出“捕捉标注”对话框，可以设置捕捉方式“在网格上”和“参考方向上”或采用其中之一，如图6-27所示。

图6-26 创建链接

图6-27 “捕捉标注”对话框

● 默认捕捉<shift>键切换）：选择该选项后，默认捕捉打开，可以用<shift>键切换。

（3）2D部件

● 使用固定尺寸进行创建：选择该复选框后，实例化的所有2D部件具有相同的尺寸值。

● 避免直接操作：选择该复选框后，将不能移动2D实例单元。

● 避免直接缩放：选择该复选框后，将不能出现缩放控制柄，不能进行手动缩放。

● 创建零件序号：创建零件序号是否与3D关联。

（4）3D关联性

该列表框中有三个选项，分别为：编号、实例名称和零件编号。在使用工具，或工具生成零件序号时，如果选择“编号”则生成编号，如图6-28所示。如果选择“实例名称”则生成实例的名称；如果选择“零件编号”则生成零件的编号，如图6-29所示。

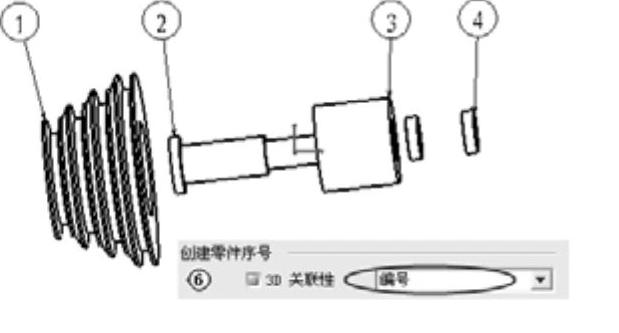

图6-28 以编号创建零件序号

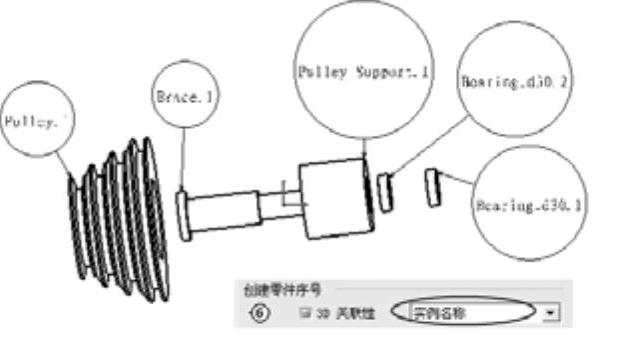

图6-29 以实例名称创建零件序号

（5）表

● 编辑单元格时重新计算表：选择该复选框，当编辑一个单元时，表格大小将调整。

● 不要分割跨页的表：选择该复选框，则可以将表格保留在一页中。

（6）区域填充

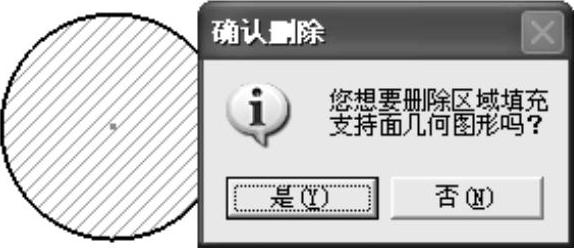

当选中“询问是否删除几何图形支持面”复选框时，在删除一个填充区域的时候会提示用户是否需要删除区域填充支持面几何图形。单击，轮廓也被删除，单击则只删除断面线，如图6-30所示。

图6-30 “确认删除”对话框
