要实现上下文设计的关联关系，需要在选项中做如下设置：选择主菜单中的“工具”→“选项”菜单，在弹出的“选项”对话框中选择“基础结构”→“零件基础结构”选项，然后选择“常规”选项卡，在“外部参考”选项中选中“保持与选定对象的链接”复选框，如图5-118所示。

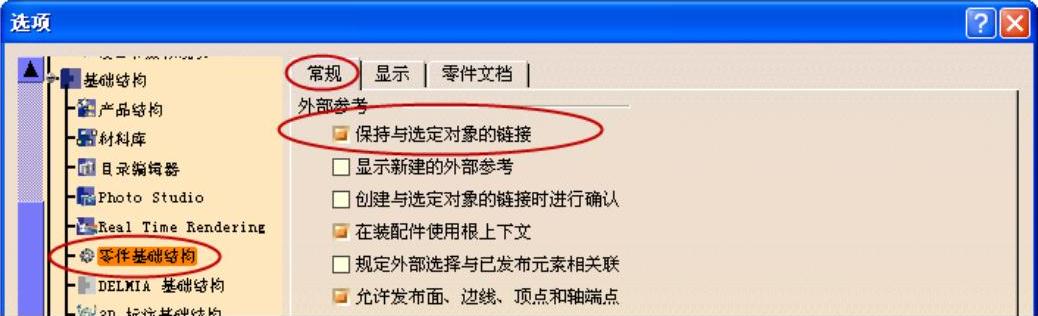

图5-118 “常规”选项卡

当在装配过程中创建一个新的零件时，新零件的草图和特征可以在上下文中设计，这意味着现有的组件可以用来定义新零件。

● 新零件的草图支持平面可以在现有组件上。

● 草图的约束定义可以使用现有组件。

● 现有组件的3D元素可以用投影或相交，在新零件的草图中使用。

● 现有组件可以用于限制新零件特征。

操作方法如下。

1）在装配设计模块中激活需要编辑的零件，双击结构树中的特征，如图5-119所示，进入零件设计模块。

2）选择如图5-120所示的零件表面作为草图平面，进入草图编辑器后，利用投影工具将该零件的孔边界投影到草图平面中。

(www.daowen.com)

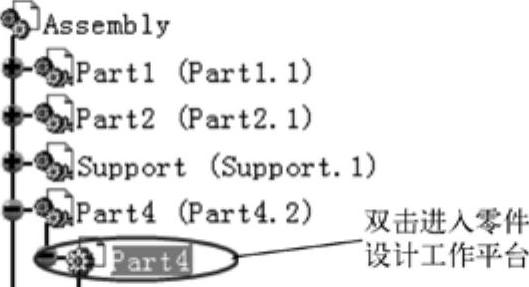

图5-119 进入零件设计模块

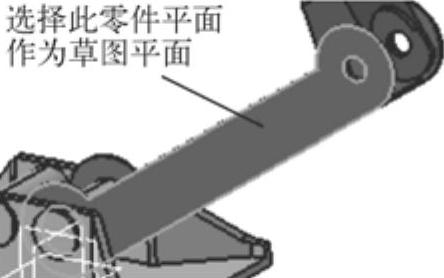

图5-120 选择草图平面

3）按照图5-121所示的设置，利用草图创建拉伸特征。单击对话框中的按钮，可以看到，在结构树中显示“外部参考”特征，如图5-122所示。

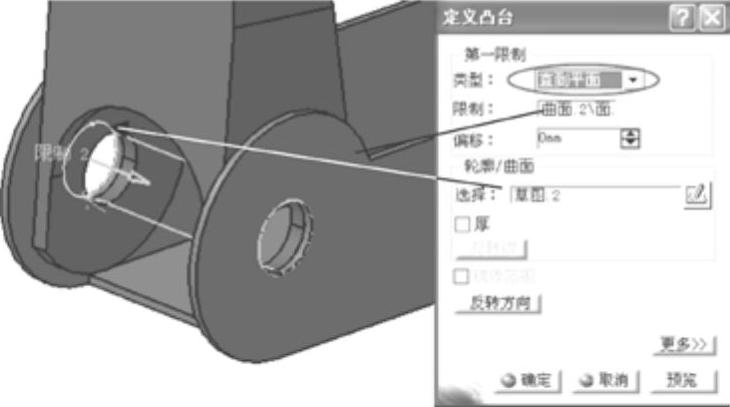

图5-121 拉伸特征设置

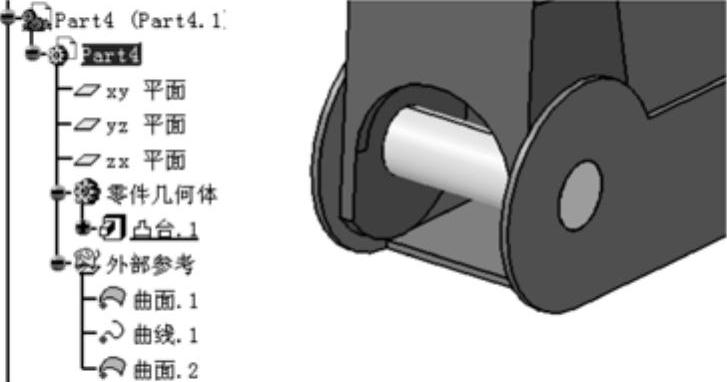

图5-122 结构树中的显示项

4）如果不想保留关联关系，可以把“外部参考”特征隔离。方法为：右键选择需要隔离的外部参考元素，在弹出菜单中选择“对象”→“隔离”选项。隔离的结果如图5-123所示。

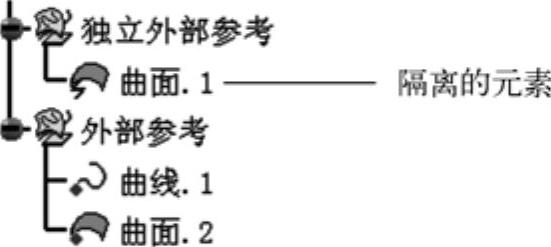

图5-123 创建隔离元素
