装配可以包括多个零件和子装配文件，这些零件和子装配文件可以和装配文件存放在同一个文件目录中，也可以保存在不同的文件目录中。如果装配所引用的文件位置有所移动，将导致CATIA无法找到引用的文件。

当装配文件保存时，其包含的零件及子装配信息保存在装配文件中。如果所引用的零件位置改动了，再打开CATIA装配文件时，在装配文件记载的原路径中已经没有该文件，此时可以使用单击按钮，重新定义丢失的文件位置，其操作方法如下。

1）例如零件“Barrel_D30.CATPart”文件被人为地修改了文件保存的路径，当打开装配文件时，这个文件丢失，会弹出如图5-109所示的对话框。

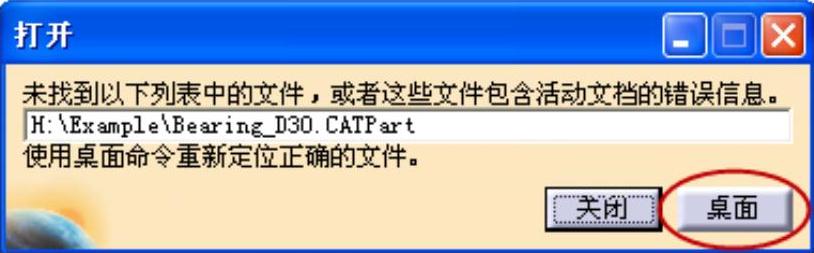

图5-109 “打开”对话框

2）单击按钮，进入桌面窗口，如图5-110所示。重新定义丢失的文件。选择丢失的文件名称（红色显示的文件），在右键快捷菜单中选择“查找”选项，如图5-111所示。

3）在系统弹出的“打开”对话框中找到丢失文件的正确路径，然后单击按钮，如图5-112所示。此时丢失的文件名称“Barrel_D30.CATPart”变成白色，表示丢失的文件重新定义成功，如图5-113所示。

(www.daowen.com)

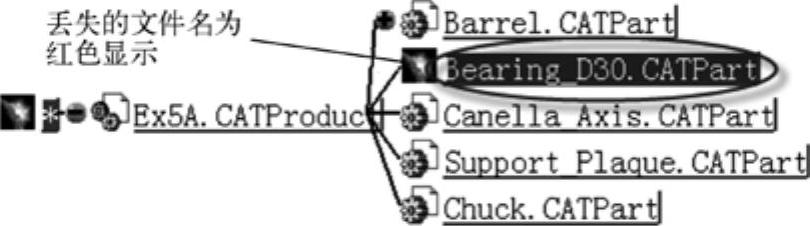

图5-110 桌面窗口

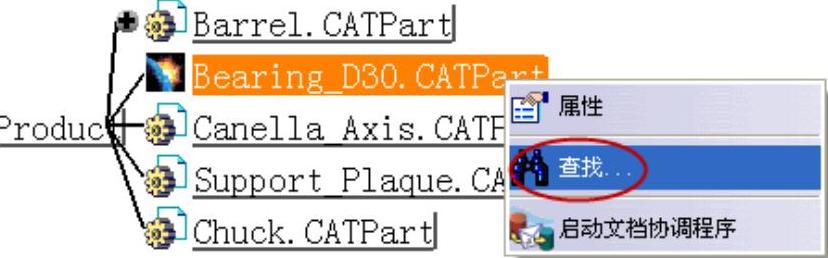

图5-111 查找丢失的文件

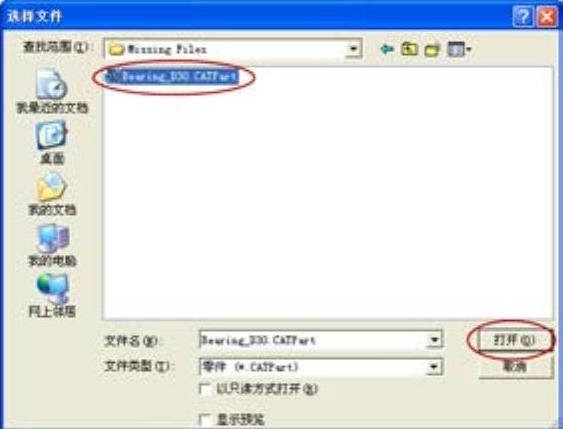

图5-112 “打开”对话框

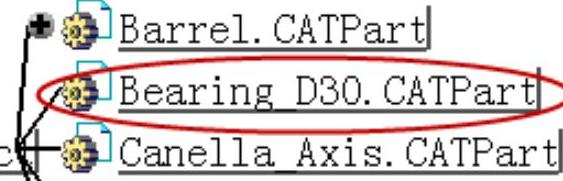

图5-113 重新定义装配文件
