物料清单可以显示激活组件的部件组成、各部件的数量名称及属性列表,其操作方法如下。

1)从主菜单中选择“分析”→“物料清单”选项,弹出“物料清单”对话框,如图5-106所示。

2)在“物料清单”选项卡中显示激活部件的零件组成、数量及各零件属性。“物料清单”选项卡的项目设置和格式可以自己定义,单击978-7-111-34833-7-Chapter05-182.jpg按钮定义物料清单项目及格式,如图5-107所示。定义格式的相关说明如下。

978-7-111-34833-7-Chapter05-183.jpg:添加新的格式。

978-7-111-34833-7-Chapter05-184.jpg:移除现有格式。

● 物料清单属性:可以在右边的“隐藏的属性”列表中选择,然后将其添加到左边“显示的属性”列表中,显示的属性顺序可调。

978-7-111-34833-7-Chapter05-185.jpg:将选定的属性从“显示的属性”列表中移除。

978-7-111-34833-7-Chapter05-186.jpg:将全部属性从“显示的属性”列表中移除。

978-7-111-34833-7-Chapter05-187.jpg:将选定的属性从“隐藏的属性”列表中添加到“显示的属性”列表中。

978-7-111-34833-7-Chapter05-188.jpg:将全部属性从“隐藏的属性”列表中添加到“显示的属性”列表中。(www.daowen.com)

978-7-111-34833-7-Chapter05-189.jpg:调整“显示的属性”列表中属性的顺序。

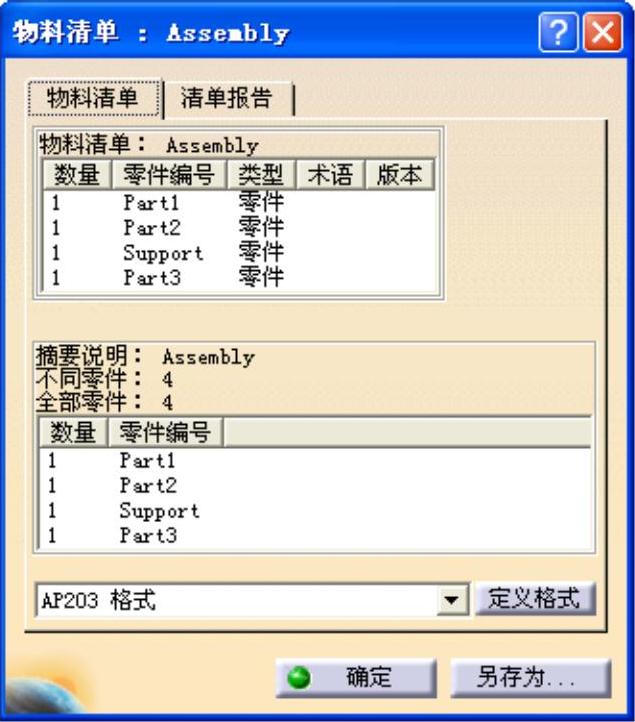

图5-106 “物料清单”对话框

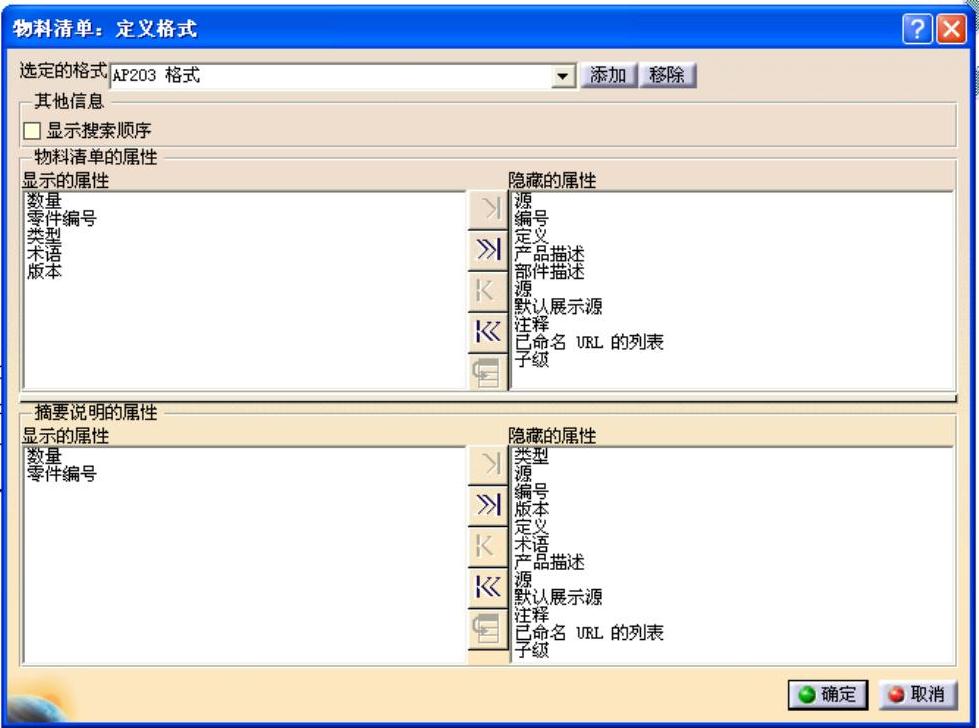

图5-107 物料清单:定义格式

3)在“清单报告”选项卡中显示物料清单报告,该报告可以另存为.txt格式的文本文件,如图5-108所示。

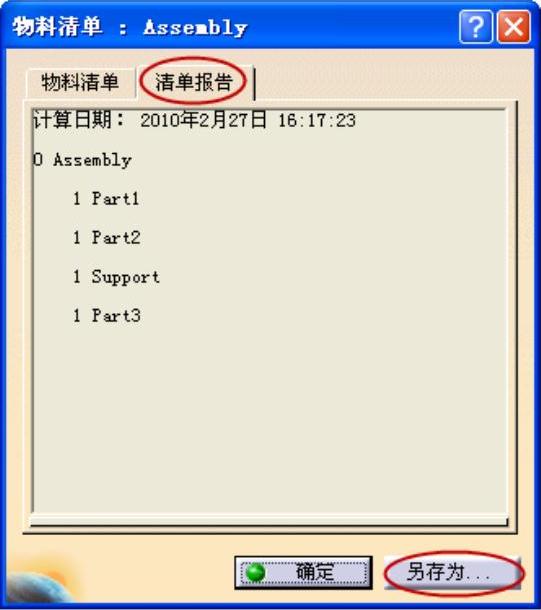

图5-108 清单报告
