装配约束分析可以分析激活部件的约束状况，其操作方法如下。

1）从主菜单中选择“分析”→“约束”选项，弹出“约束分析”对话框，如图5-92所示。“约束”选项卡中显示选定部件的约束状态。

● 活动部件：当前激活的部件。

● 部件：在激活部件中包含的子部件数量。

● 未约束：在激活的部件里没有约束的子部件数量。

● 已验证：显示已验证正确约束的数量。

● 不可能：显示无法实现的约束数量。不可能的约束在结构树中以显示。

● 未更新：显示需要更新的约束数量。结构树中此约束类型以显示。

● 断开：显示已断开的约束数量。定义约束的某个参考元素可能丢失（例如元素被删除），此类约束可以通过重新连接进行更正。结构树中此约束类型以显示。

● 已取消激活：显示已取消的约束数量。结构树中此约束类型以显示。

● 测量模式：显示测量模式下的约束数量。

● 固联：显示固联约束的数量。

● 总数：显示激活部件的约束总数。

2）选择“自由度”选项卡，分析受约束影响的部件和各部件的自由度状态（只有在全部约束都已验证的情况下才显示此选项卡），如图5-93所示。(www.daowen.com)

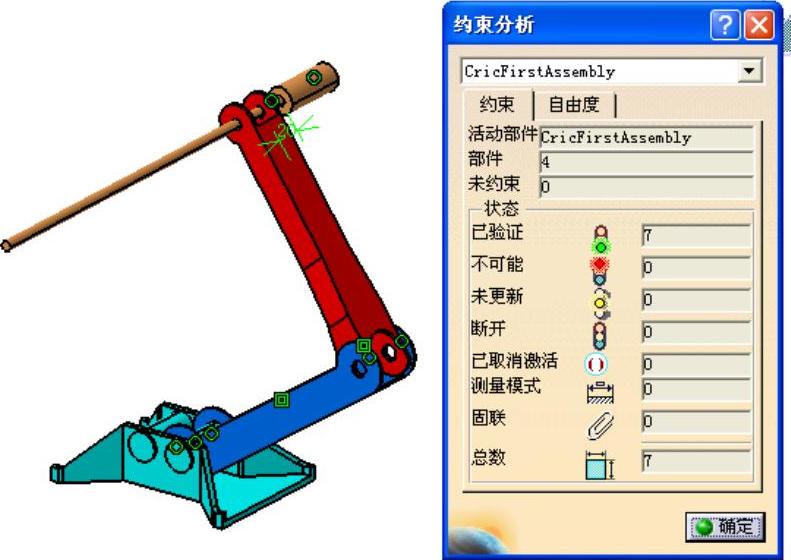

图5-92 “约束分析”对话框

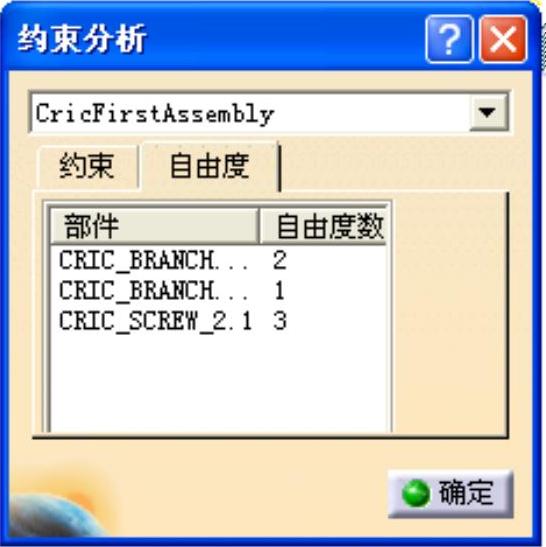

图5-93 “自由度”选项卡

3）双击第一个部件，此部件有两个自由度。在弹出的“自由度分析”对话框中显示了自由度分析的详细信息，如图5-94所示。单击其中的按钮，在几何区域中会显示出相应的约束符号，如图5-95所示。

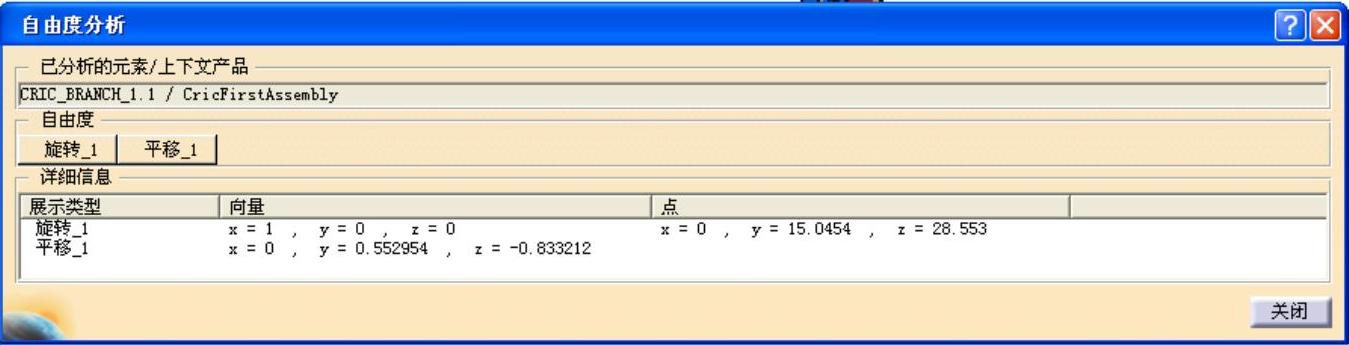

图5-94 “自由度分析”对话框

4）相关说明：如果当前激活的部件存在断开的约束、不可能的约束或未更新的约束时，在“约束分析”对话框中会出现更多的选项卡，如图5-96所示。

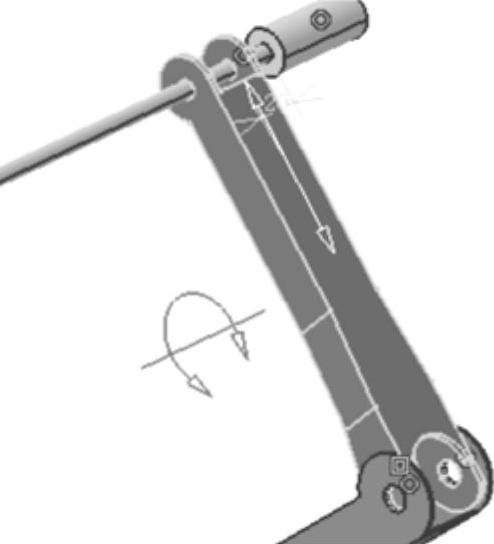

图5-95 自由度显示

图5-96 “约束分析”对话框
