创建装配约束的方法与技巧

装配约束提供了一个方便定义产品空间位置装配关系的工具。创建装配约束的步骤一般如下:首先将装配空间中保持不动的基础部件固定,作为装配的基准;然后,使用罗盘对装配部件自由移动,按照装配位置关系将部件移动到大致的安装位置;其次,使用装配约束工具对装配部件进行约束,建立部件与部件之间的关联关系;最后,更新装配关系,约束的部件移动到正确的空间位置。具体的装配约束有以下几种。

1.固定约束

在装配过程中位置固定的部件可以使用固定约束进行定位。其操作方法如下:

1)单击“约束”工具栏978-7-111-34833-7-Chapter05-86.jpg按钮,选择要创建固定约束的部件,则零件中显示一个绿色锚定符号,表示已定义此约束,如图5-46所示。同时,在结构树中,锚定符号前面还显示一个锁定符号,如图5-47所示。

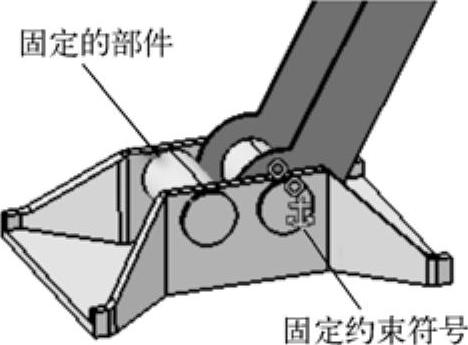

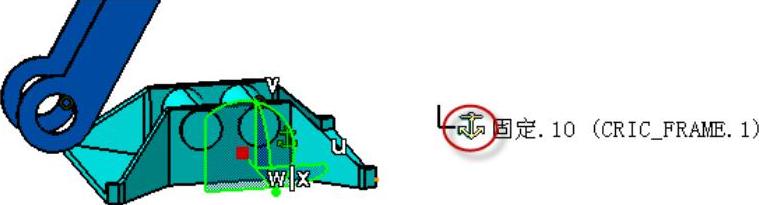

图5-46 固定约束


图5-47 结构树中的显示项

2)使用罗盘移动固定部件,这时结构树中锚定符号前面显示一个螺旋符号,表示需要更新,如图5-48所示。

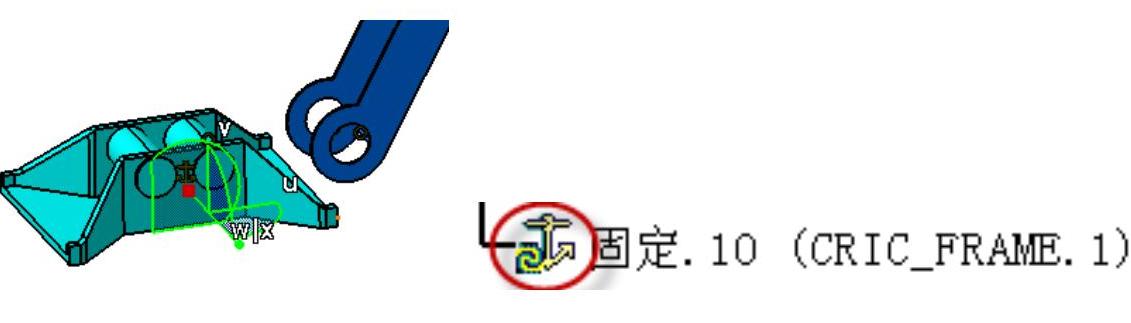

图5-48 固定约束需要更新

3)单击978-7-111-34833-7-Chapter05-90.jpg按钮,更新装配。查看移动的部件,则固定部件返回到先前的位置,如图5-49所示。

4)双击刚才创建的固定约束进行编辑,单击978-7-111-34833-7-Chapter05-91.jpg按钮,以展开对话框。可使用“在空间中固定”复选框来编辑坐标值并固定部件到绝对位置,如图5-50所示。

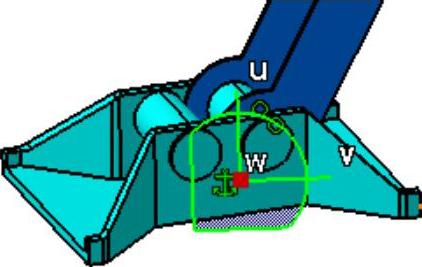

图5-49 更新后回到原来位置

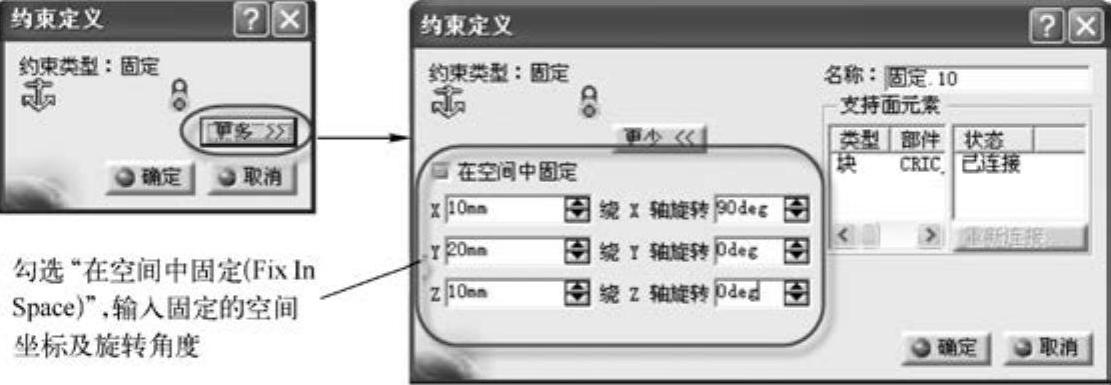

图5-50 在空间中固定

5)如果取消选中对话框左侧的“在空间中固定”复选框,则结构树中将不再显示锁定符号,表示仅根据其他部件来定位此部件,如图5-51所示。使用罗盘移动固定的部件,部件保持在新的空间位置上,结构树中的锚定符号不会出现更新的符号,如图5-52所示。

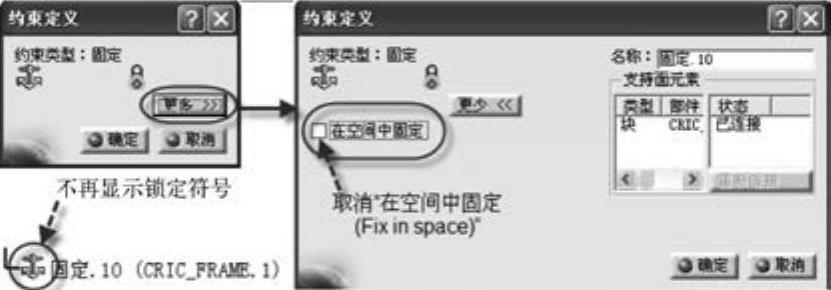

图5-51 取消选中“在空间固定”复选框


图5-52 固定部件空间位置改变

2.固联约束

固联工具可以将选定的元素连接在一起。用户可以选择任意多个部件,但这些部件必须属于活动部件。在两个已约束的零件之间设置固联约束,或在两个已固联的零件之间创建约束都不会出现过约束现象,其操作方法如下。

1)单击“约束”工具栏中的978-7-111-34833-7-Chapter05-96.jpg按钮,选择要创建固联约束的零件。系统弹出“固联”对话框,显示选定部件的列表,如图5-53所示。如果要从列表中移除部件,只需单击该部件即可。

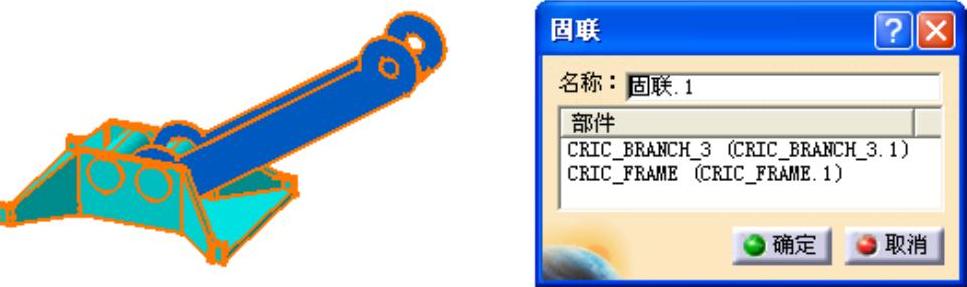

图5-53 创建固联约束

2)在“名称”文本框中输入要创建约束的新名称,单击978-7-111-34833-7-Chapter05-98.jpg按钮,创建此固联约束,结构树中也显示此约束,如图5-54所示。


图5-54 结构树的显示项

3.相合约束

相合约束用于对齐元素。根据选定元素可获得同心度、同轴度或同面度。表5-1显示了可选择用于相合约束的元素。创建相合约束的方法如下。

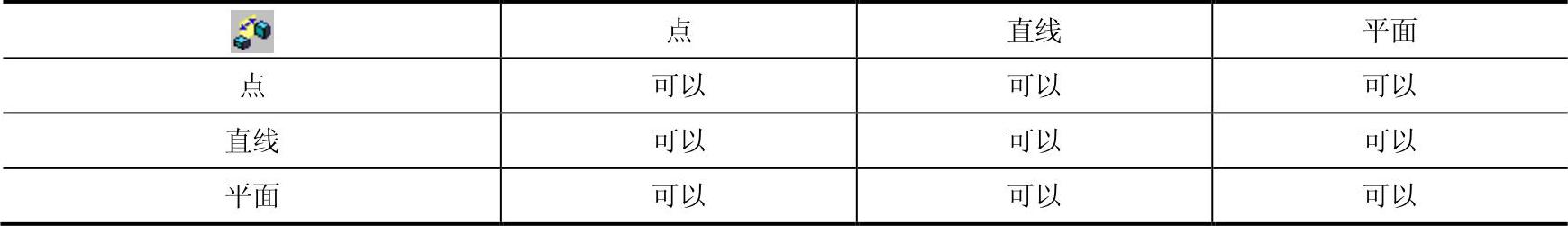

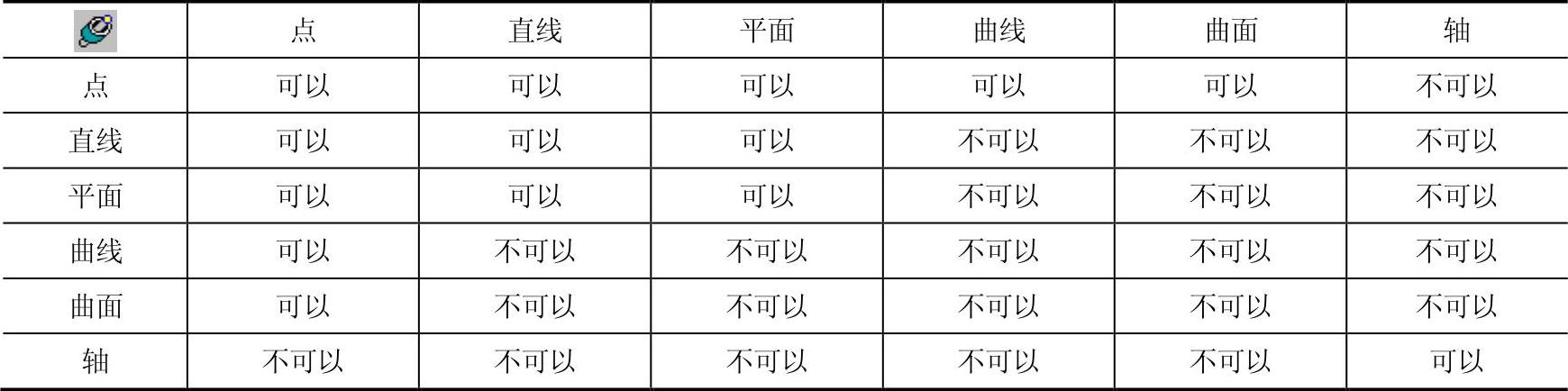

表5-1 可创建相合约束的元素列表


1)单击“约束”工具栏中的978-7-111-34833-7-Chapter05-101.jpg按钮,选择零件中的轴线作为约束元素。如果首次使用,将显示如图5-55所示的“助手”消息框。

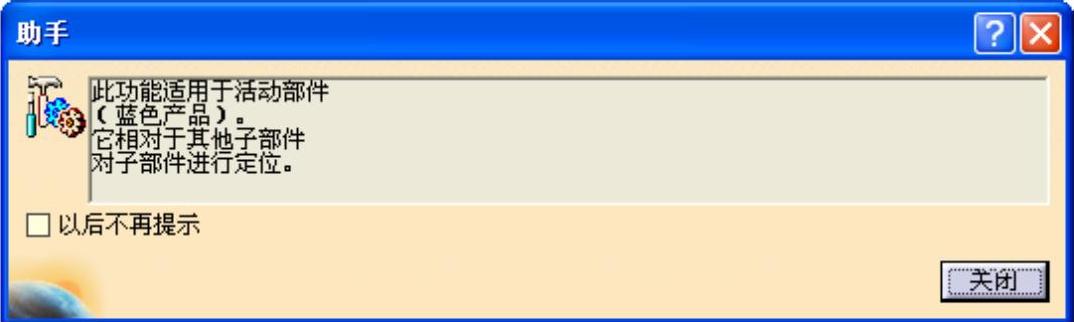

图5-55 “助手”消息框(www.daowen.com)

2)选中“以后不再提示”复选框,则不会再出现“助手”消息框。选择第二个零件的轴线作为约束元素,如图5-56所示,单击978-7-111-34833-7-Chapter05-103.jpg按钮,创建相合约束。如果需要,更新装配即可,如图5-57所示。

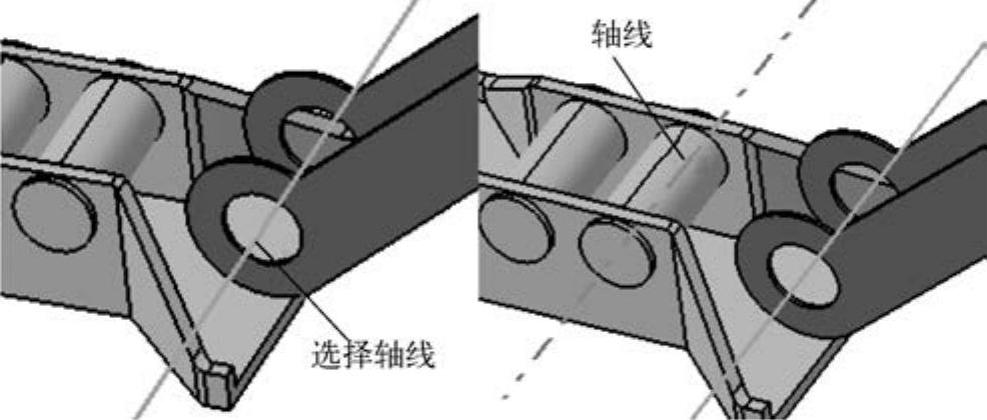

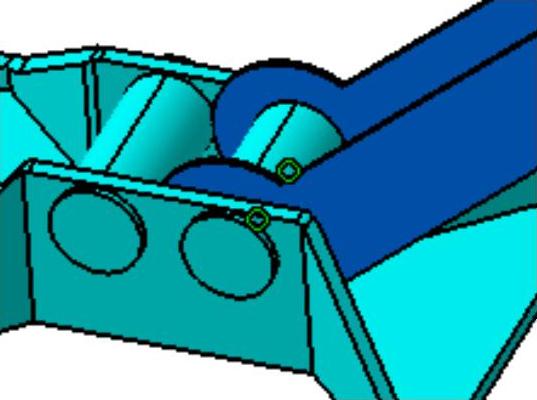

图5-56 选择相合约束的元素


图5-57 相合约束结果

4.接触约束

可以在两个定向曲面之间创建接触约束。定向表示可以定义几何元素(例如凸台的面)的内部和外部面。由于曲面元素和线框曲面为非定向元素,所以此定义不包括它们。两个元素间的共同区域可以是平面(平面接触)、直线(直线接触)、点(点接触)或圆(环形接触)。

表5-2显示了可以选择用于接触约束的元素。创建接触约束的方法如下。

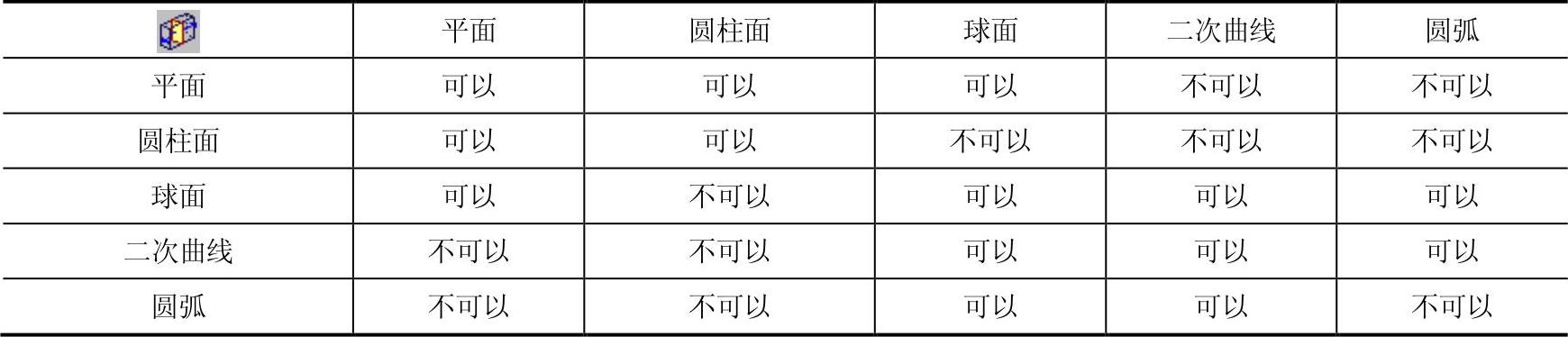

表5-2 可创建接触约束的元素列表


1)单击“约束”工具栏中的978-7-111-34833-7-Chapter05-107.jpg按钮,选择要创建接触约束的两个平面,如图5-58所示。

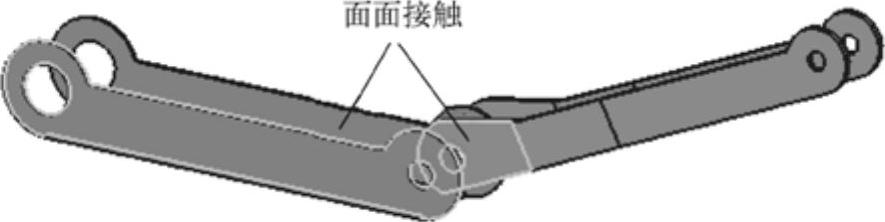

图5-58 选择接触约束的平面

2)创建接触约束时,几何区域中显示绿色图形符号,表示已定义此约束。此约束还被添加到结构树中,如图5-59所示。

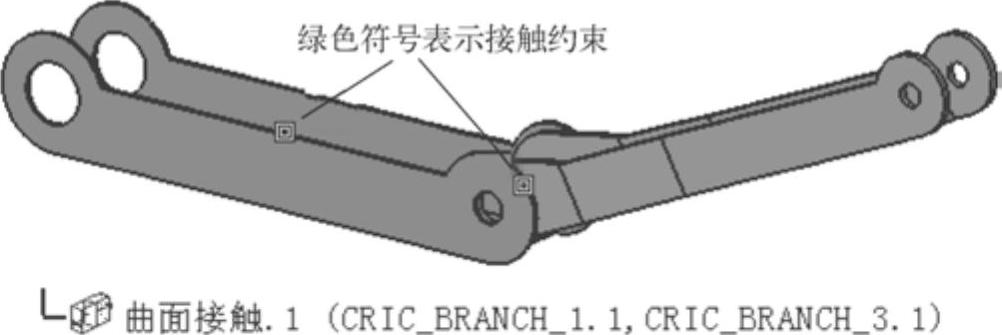

图5-59 接触约束结果

5.偏移约束

偏移约束用于定义两元素之间的偏移量。当定义平面元素间的偏移约束时,需要指定面的方向。表5-3显示了可以选择用于定义偏移约束的元素。创建偏移约束的方法如下。

表5-3 可创建偏移约束的元素列表


1)单击“约束”工具栏中的978-7-111-34833-7-Chapter05-111.jpg按钮,选择要定义偏移约束的两个平面,如图5-60所示。

2)在弹出的“约束属性”对话框中“偏移”文本框中输入偏移的距离,如图5-61所示,单击978-7-111-34833-7-Chapter05-112.jpg按钮,创建偏移约束,结构树显示偏移约束,如图5-62所示。

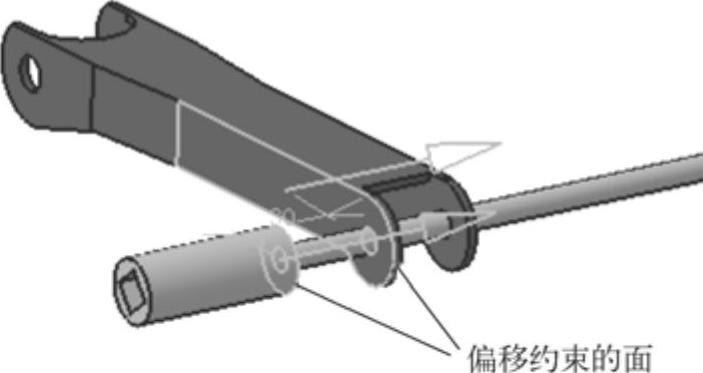

图5-60 选择偏移约束的面

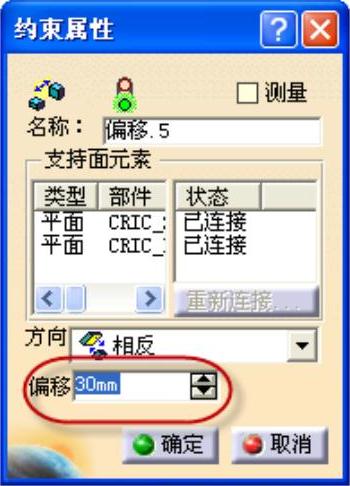

图5-61 偏移约束定义


图5-62 结构树中的显示项

6.角度约束

角度约束可以定义部件元素之间的位置关系为平行(角度为0度)、垂直(角度为90度)及任意角度,其操作步骤如下。

1)单击“约束”工具栏中的978-7-111-34833-7-Chapter05-116.jpg按钮,选择定义角度约束的元素,如图5-63所示。

2)在弹出的“约束属性”对话框“角度”文本框中输入角度值,“扇形”下拉列表框中定义扇形区域类型。如果是特殊角度,如0°或90°,可以直接选择“平行”或者“垂直”单选按钮,如图5-64所示。完成后可创建角度约束。

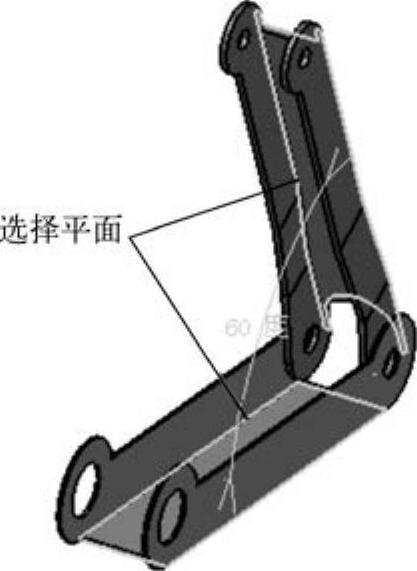

图5-63 选择角度约束的元素

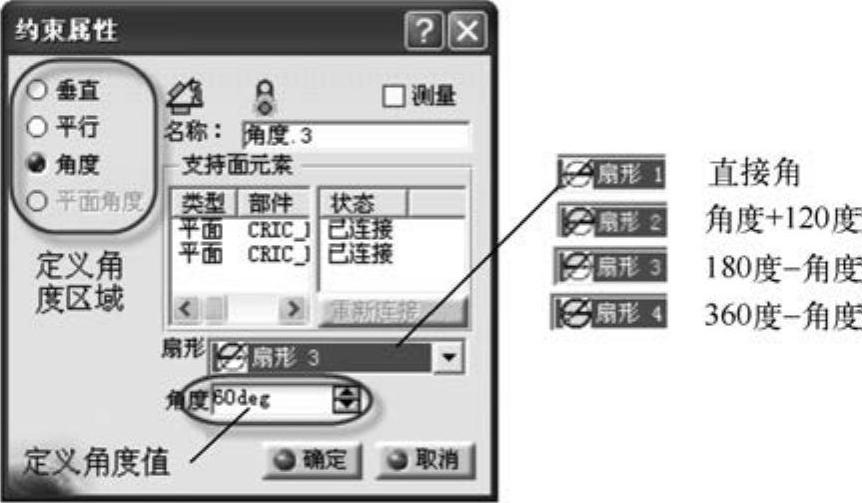

图5-64 角度约束定义
