可以使用罗盘工具对装配部件进行自由移动，或者使用移动工具对装配部件进行移动。

1.使用罗盘自由移动部件

在装配过程中可以用罗盘对部件进行自由移动和旋转，方便后续的装配约束操作或者在爆炸图中对爆炸部件位置进行调整，其操作方法如下。

1）将鼠标移到罗盘底部的操作手柄上，按住鼠标左键拖拽罗盘到需要移动的部件上，松开鼠标，罗盘自动吸附在部件上。

2）罗盘呈绿色显示，表明部件已经被选中，此时移动罗盘，可对选中部件自由移动；罗盘呈白色显示，表示没有选择任何部件，此时移动罗盘，部件不动，罗盘动。

3）罗盘吸附在部件上时，当选择其他的部件，则可以对选中的部件进行自由移动。当鼠标移到罗盘的某个元素上时，罗盘的边界会高亮显示，如图5-38所示。

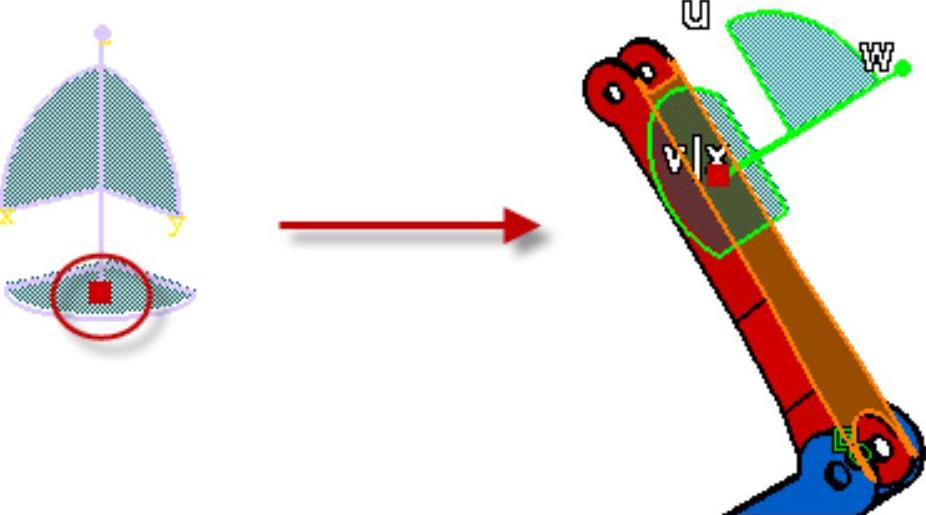

图5-38 使用罗盘自由移动部件

2.使用罗盘参数自由移动部件

用户可以使用罗盘对部件进行精确移动，其操作方法如下。

1）将罗盘拖到需要移动的部件上。右键单击罗盘，在弹出的菜单中选择“编辑”选项，或者直接用鼠标左键双击罗盘，系统弹出“用于指南针操作的参数”对话框，如图5-39所示。

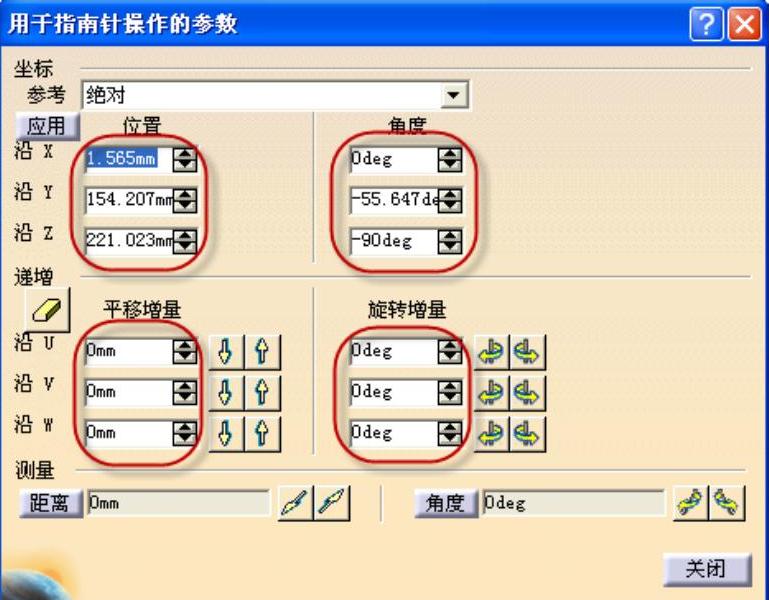

图5-39 应用罗盘参数移动部件

2）在“位置”选项组中输入坐标值、在“角度”选项组中输入转动角度值，然后单击按钮，则部件移动到输入的坐标位置或转动到相应的角度位置；在“平移增量”选项组和“旋转增量”选项组中设置相应的数值，然后单击、或者、按钮，则部件相对移动和旋转。

3.使用工具自由移动部件

使用捕捉工具可以方便地平移和旋转部件。捕捉可以在“可视化模式”中实现，不需要切换到“设计模式”。（可视化模式和设计模式的概念见5.6.2节）。选择的元素必须在激活的部件中，其操作方法如下。

1）单击“移动”工具栏中的按钮，选择需要捕捉的对象（可以是点、线、面）。在此，选择两部件的轴线，如图5-40所示。

图5-40 捕捉对象选择

2）捕捉后两个部件的轴线相重合，但不产生相合约束，如图5-41所示。

图5-41 捕捉结果(www.daowen.com)

4.使用工具自由移动部件

智能移动工具可以对两部件进行移动并创建快速约束。智能移动可以在“可视化模式”下进行，但如果要创建约束，则必须切换到“设计模式”下进行，其操作方法如下。

1）单击“移动”工具栏中的按钮，弹出“智能移动”对话框，单击按钮，展开对话框，如图5-42所示。

2）在对话框中的“快速约束”列表框中包含了可以定义的约束，可以通过右边的和按钮更改约束的优先顺序。

3）选中“自动约束创建”复选框，系统按照约束优先级，创建第一个可能的约束。选择两个零件的轴线，如图5-43所示，然后单击按钮，则创建相合约束，如图5-44所示。

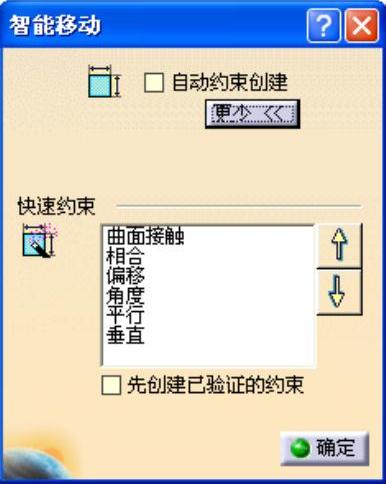

图5-42 “智能移动”对话框

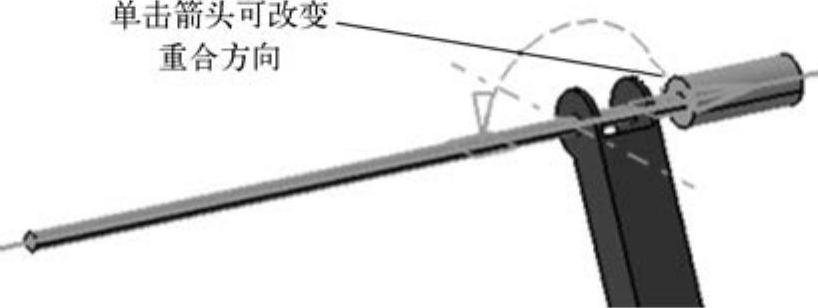

图5-43 智能移动对象选择

5.使用工具自由移动部件

通过操作工具可以用鼠标移动和旋转部件，操作的部件必须属于激活的部件中，其操作方法如下。

1）单击“移动”工具栏中的按钮，弹出“操作参数”对话框，如图5-45所示。

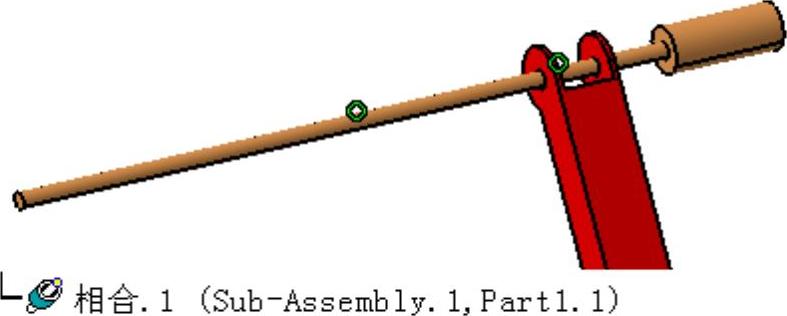

图5-44 移动的结果

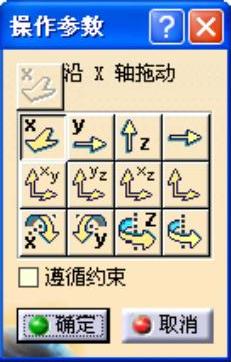

图5-45 “操作参数”对话框

2）可以通过选择对话框中的多个按钮选项平移或旋转部件。

● 第一行图标分别表示沿x、y、z轴移动部件以及沿指定方向移动的部件。

● 第二行图标分别表示沿xy、yz、zx平面移动部件以及沿指定平面移动的部件。

● 第三行图标分别表示沿x、y、z轴旋转部件以及沿指定轴旋转的部件。

3）选择要移动的部件，按住鼠标左键拖动鼠标，则可移动或旋转部件。选中“遵循约束”复选框，则可遵循现有约束条件移动或选择部件。
