在装配设计中,系统提供了多种方法对装配文件及其子文件进行保存。选择“文件”菜单,可以看到系统提供了四种保存文件的方法,如图5-35所示。
1)保存:对激活的部件文件及激活部件关联的子文件进行保存。
2)另存为:对激活的部件文件用另外的名称进行保存,如图5-36所示。
图5-35 “保存”菜单

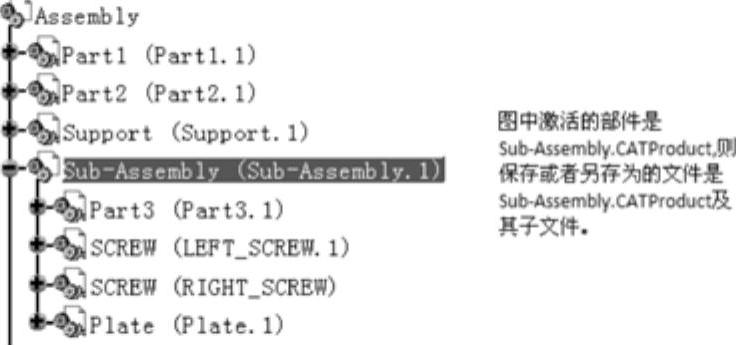

图5-36 对激活部件的保存说明
3)全部保存:对所有打开并且编辑过的文件进行保存。
4)保存管理:保存管理可以保存所有打开的文件及其子文件,并且可以控制所有保存文件的名称及路径。保存管理常常用在对指定的文件及其关联文件的保存。“保存管理”对话框(如图5-37所示)中各选项的相关说明如下:
图5-37 “保存管理”对话框(www.daowen.com)
● 状态:显示当前使用的每个文档的当前状态。
● 名称:显示每个要保存文档的名称。
● 位置:显示当前使用的所有文档以及它们的路径。
● 动作:允许检查正在对文档执行的操作(保存、修改等)。注意,“状态”列始终显示文档的当前状态,它不反映用户执行的操作。
● 访问:显示每个文档的访问权限。
● 保存:对选定的文档及自动保存的文档进行保存。
● 另存为:对选定文档用另外的名称进行保存。
● 传播目录:将关联文档保存到与选定文档相同的目录中。
● 重置:返回到文档的初始状态。
