可以对CATIA装配结构树的部件顺序重新调整，调整的结果不改变产品的机械结构及部件间的约束关系，其操作方法如下。

1）如图5-30所示的装配结构中选择“Assembly”。单击“产品结构工具”工具栏中的按钮。弹出“图形树重新排序”对话框，如图5-31所示。并列出了构成产品“Assembly”的所有部件，对话框右侧的3个按钮用于重新排序部件。

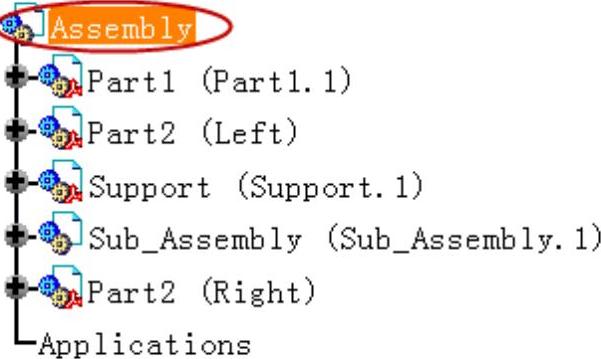

图5-30 调整前的结构树

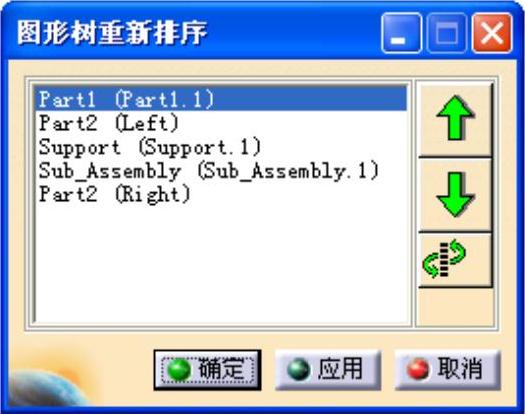

图5-31 图形树重新排序

● 按钮：将选择的部件向上移动。

● 按钮：将选择的部件向下移动。

● 按钮：将选择的部件直接移动到需要选择的其他部件位置上。(www.daowen.com)

2）选择“Part2（Right）”部件，单击按钮两次，则部件“Part2（Right）”出现在部件“Part2（Left）”之后。单击按钮，结构树部件顺序已经调整，如图5-32所示。

3）选择部件“Support（Support.1）”，并单击按钮，如图5-33所示，然后选择部件“Part1（Part1.1）”，此时部件“Support（Support.1）”位于列表的顶部。单击按钮，则结构树顺序调整为如图5-34所示。

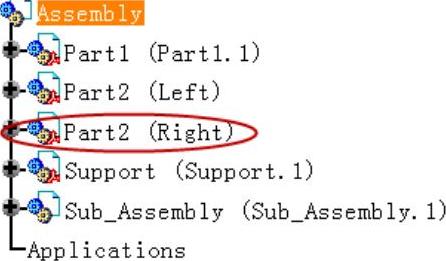

图5-32 调整后的结构树

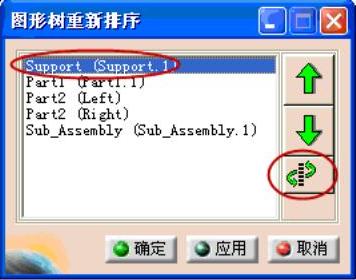

图5-33 图形树重新排序

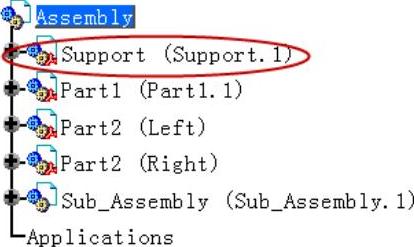

图5-34 调整后的结构树
