该工具栏包括创建超级副本和保存在目录中两个工具，使用该工具可以提高设计效率，加强对设计结果的可利用性，如图4-249所示。

图4-249 “超级副本”工具栏

1.创建超级副本

副本也称作特征模板，由一组元素（几何元素、约束、公式等）组成，当向不同的环境中粘贴时，能根据环境重新定义。通过这种方式能够抓住设计意图和设计方法，从而提高了设计结果的可利用性和设计效率。其操作步骤如下。

1）单击“超级副本”工具栏中的按钮，弹出“定义超级副本”对话框。

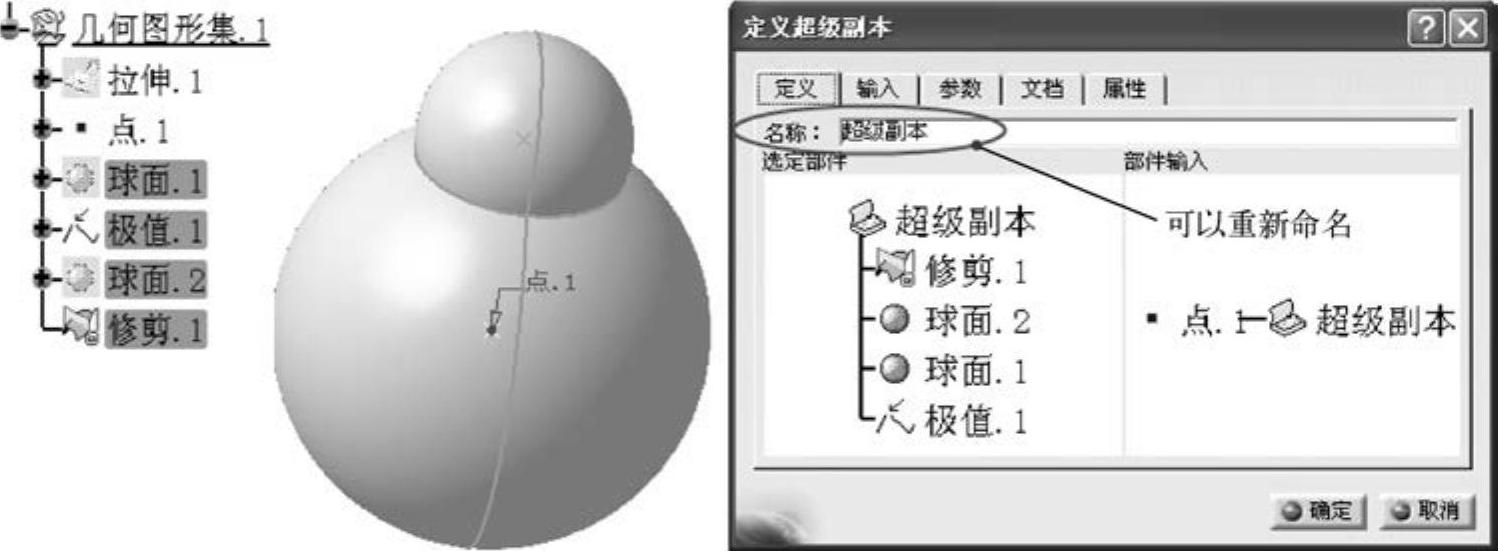

2）选择要包含到超级副本中的元素。在对话框的“选定部件”选项框中会自动添加所选元素的信息。在“名称”文本框中，可以命名要创建的超级副本，如图4-250所示。

图4-250 超级副本定义

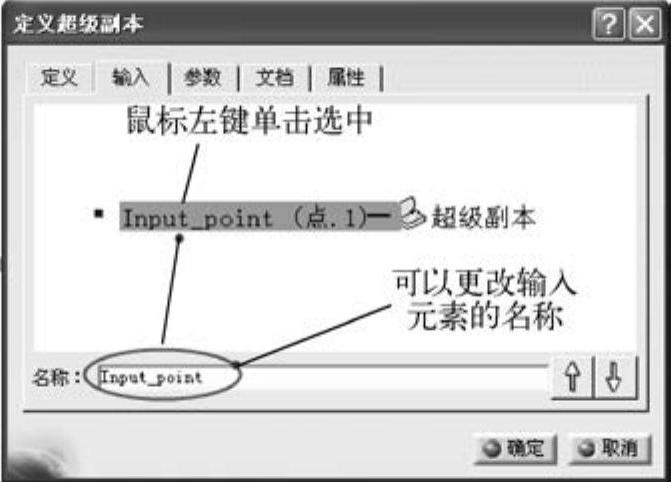

3）在“输入”选项卡中，可以对复制的参考对象重新命名。方法是选中参考对象后，在下方的“名称”文本框中输入新名称。其目的是为了用户再次调用该超级副本时，能够比较形象的了解输入元素的类型（点、线或面），如图4-251所示。

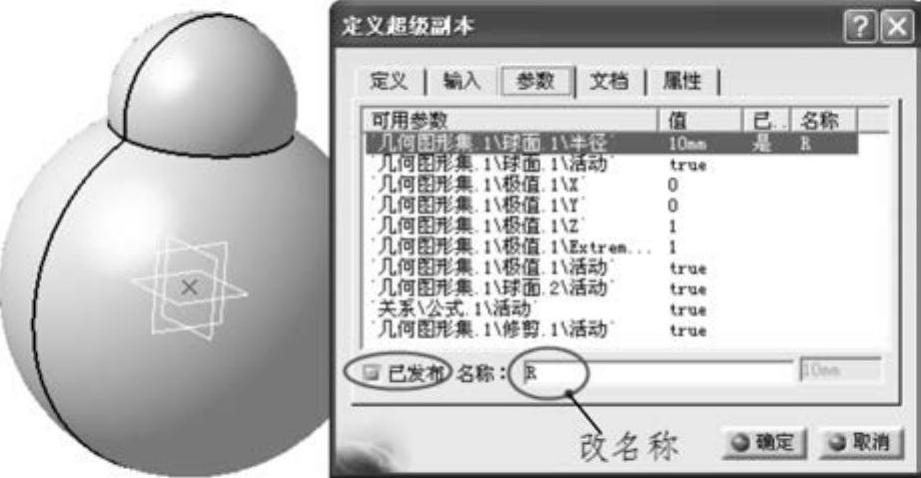

4）在“参数”选项卡中，可以定义超级副本中的参数，这些参数可以在再次调用的时候进行更改以便得到不同大小的特征。方法是选中要定义的参数后，选中“发布”复选框，在“名称”文本框中输入其新名称，如图4-252所示。

图4-251 “输入”选项卡

图4-252 “参数”选项卡

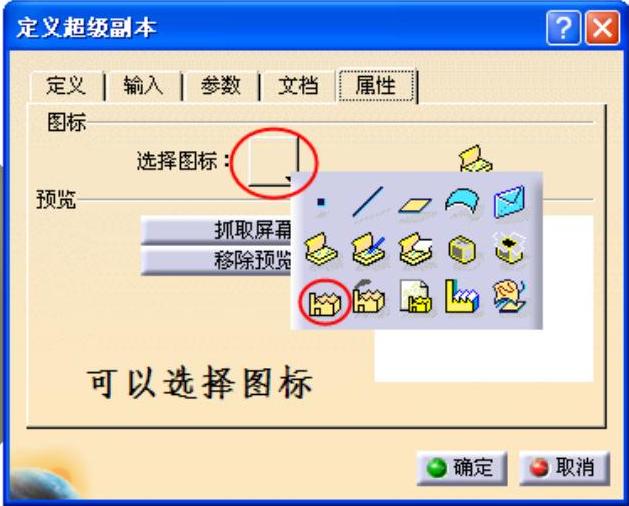

5）在“属性”选项卡中，可以为要创建的超级副本指定一个在特征树中使用的图标。方法是单击按钮，在弹出的图标集中选择一个图标即可，如图4-253所示。(www.daowen.com)

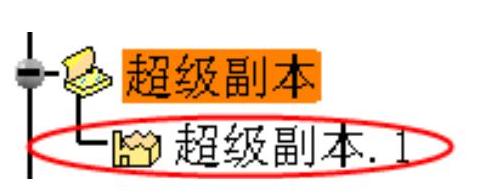

6）完成各项设置后，单击按钮，就会在结构树中生成一个超级副本的节点，如图4-254所示。

图4-253 “属性”选项卡

图4-254 创建超级副本

2.保存在目录中

该工具用于将创建的用户特征和超级副本存入库文件中，以备以后用目录浏览器实例化该用户特征。使用该工具的时候，一定要将创建了用户特征和超级副本的CATPart文件进行保存，然后才能使用该功能，其操作步骤如下。

1）单击“超级副本”工具栏中的按钮，弹出“目录保存”对话框。

2）选择库文件的类型，有如下两种情况。

● 新建目录：开始新的库文件，通常是在第一次建立特征模板的库文件时使用。

● 更新现有目录：对已经存在的库文件进行更新，通常是在特征模板修改后，使用该功能进行更新。

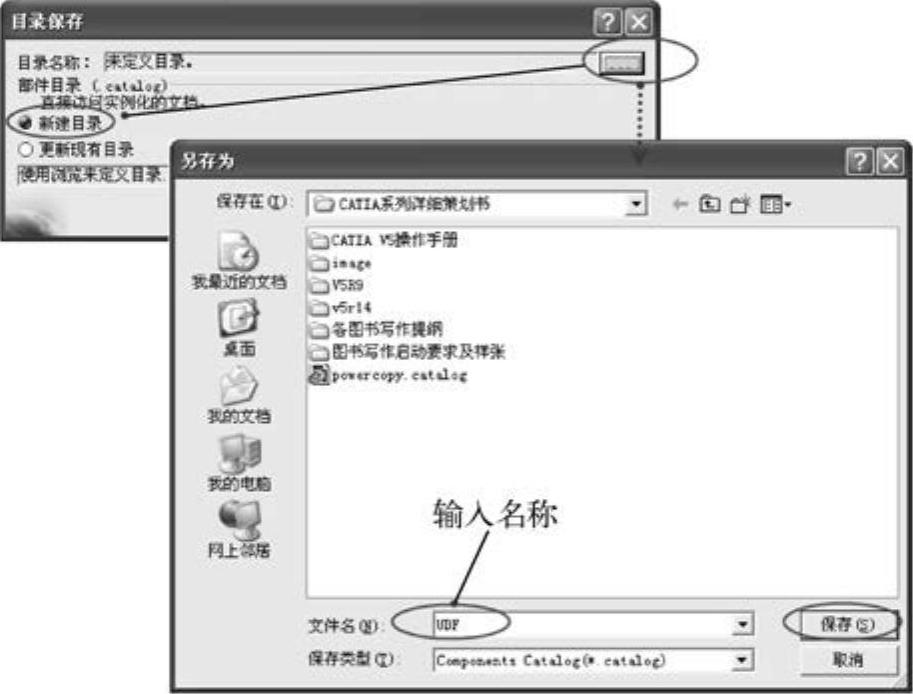

3）单击按钮，如果是新建目录，则需要设定文件路径后，指定一个新的库文件名称；如果是更新现有目录，则需要选择已经存在的库文件，如图4-255所示。

图4-255 保存在目录中
