连接检查器分析

1.定义

此工具用于分析两个曲面或曲线连接的方式,比如检查曲面之间的点连续、相切连续的情况,并且以数值或颜色的方式显示出来。

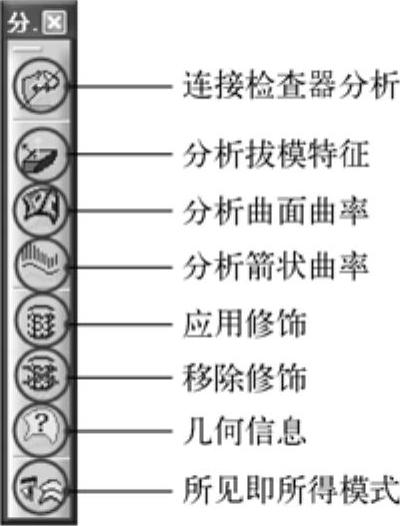

图4-230 “分析”工具栏

2.操作步骤

1)单击“分析”工具栏中的978-7-111-34833-7-Chapter04-360.jpg按钮,弹出“连接检查器”对话框。

2)选择分析曲面。如果曲面都是分开的单个曲面,可以按住<Ctrl>键进行多重选择。也可以选择结合好的曲面,在选择结合曲面的时候需要选择“边界”选项进行内部边界的曲面连接检查,如图4-231和图232所示。

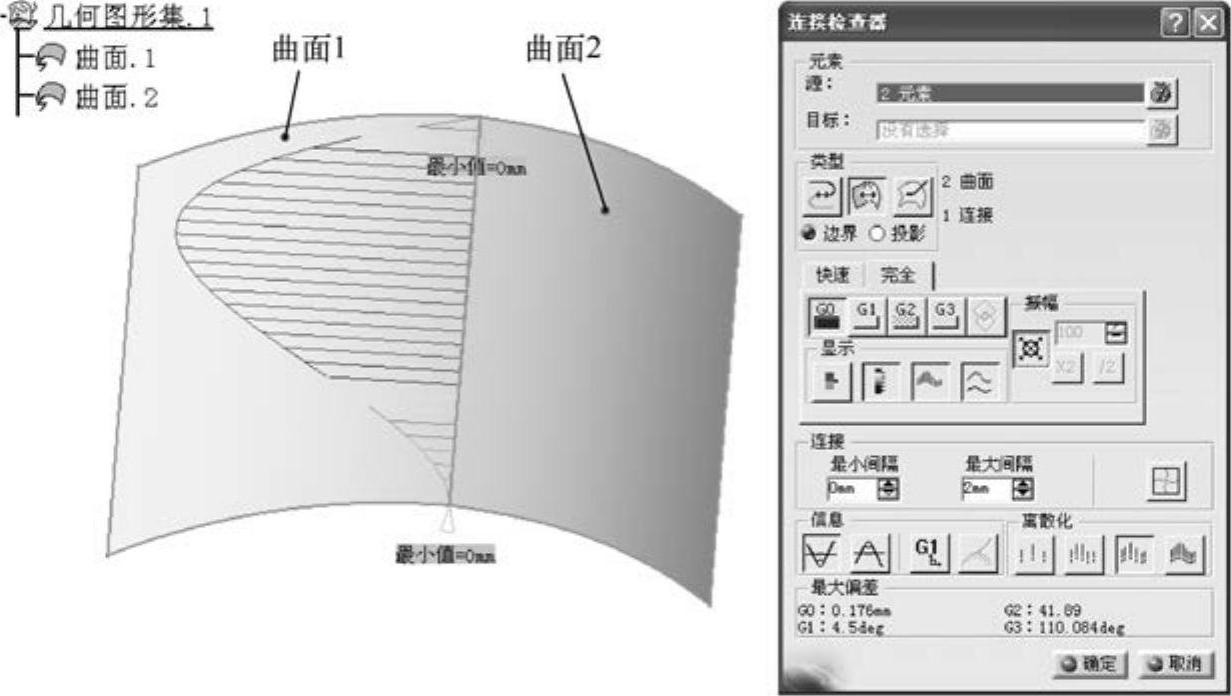

图4-231 检查曲面为分开的单个曲面

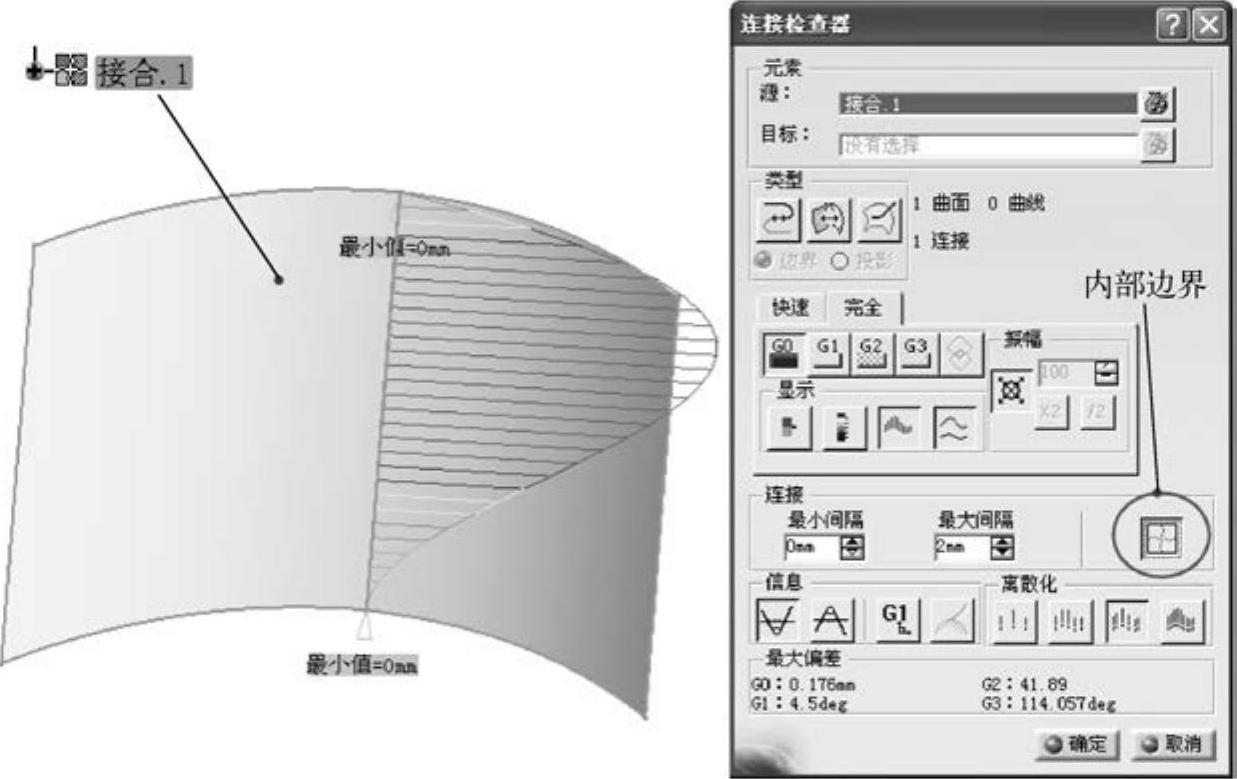

图4-232 检查曲面为结合的一个曲面

3.相关说明(www.daowen.com)

1)选择检查的类型:系统提供了三种类型,分别为曲线-曲线连接、曲面-曲面连接和曲面-曲线连接,如图4-233所示。当选择某一种类型时,右侧会显示用户选择元素的信息,如曲面数目、连接数目、曲线数目等。

● 曲线-曲线连接978-7-111-34833-7-Chapter04-363.jpg:检查曲线之间的连接特性。如果选择的为曲面,则检查曲面的边界线。

● 曲面-曲面连接978-7-111-34833-7-Chapter04-364.jpg:检查曲面之间的连接特性。

● 曲面-曲线连接978-7-111-34833-7-Chapter04-365.jpg:检查曲面和曲线之间的连接特性。

● 边界:检查所选元素的边界特性。

● 投影:只检查元素本身。

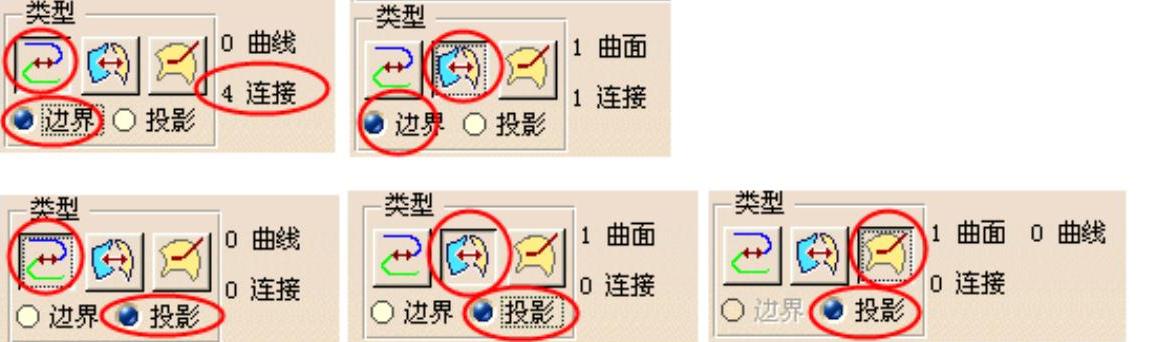

图4-233 类型设置

2)曲线的连接分析:按住<Ctrl>键连续选择多条曲线,设置要分析曲线的类型:点连续、切线连续、曲率连续、G3连续、重叠,图4-234为各个状态下的检查结果。

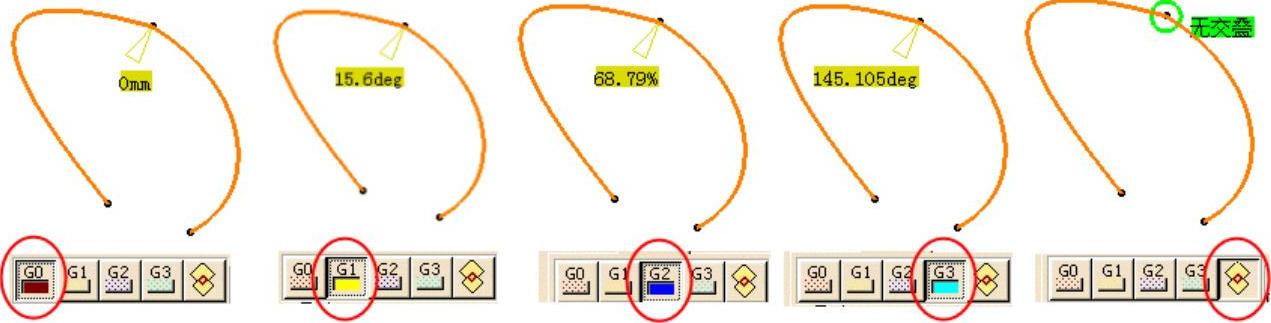

图4-234 曲线的连接分析
