该工具栏包括三个工具，分别为：外插延伸、反转方向和近接，如图4-219所示。

1.外插延伸

该工具用于将指定的曲线或曲面延长一定的长度。在进行曲面设计时，时常会存在曲线或曲面长度不足的情况，这时可以利用该工具对其进行延长至需要的长度，其操作步骤及相关说明如下。

图4-219 “Extrapola”工具栏

1）单击“Extrapola”工具栏中的按钮，弹出“外插延伸定义”对话框。

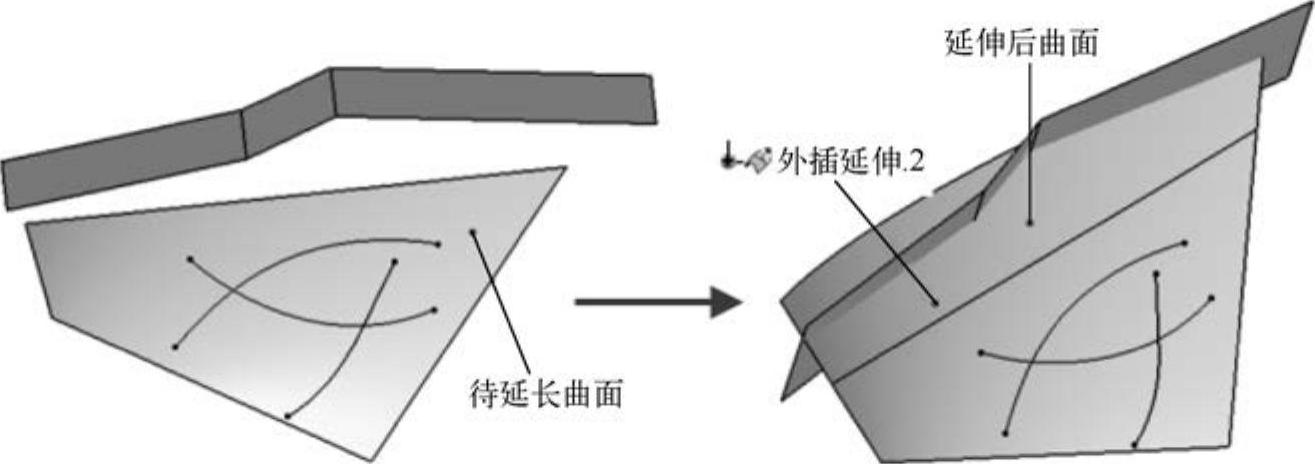

2）如果是延伸曲面，则在几何区域选择需要延伸对象的边界，然后再选择该曲面，如图4-220所示。如果是延伸曲线，则在几何区域选择需要延伸对象的端点，然后再选择该曲线。在“类型”列表框中设置延伸类型为“长度”，在“长度”文本框中输入延伸的长度值。其他接受系统默认设置，单击按钮，完成曲面或曲线的延伸操作，如图4-221所示。

图4-220 延伸曲面

3）相关说明如下。

● 限制：延伸类型有两种，分别为“长度”和“直到元素”。

长度：输入长度值来控制延伸的距离。

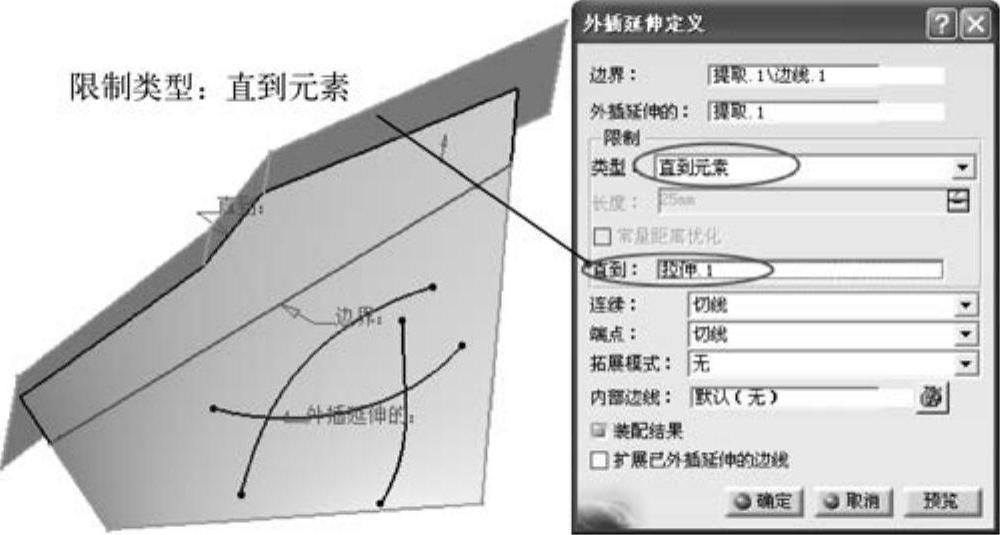

直到元素：利用元素来控制延伸的距离，如图4-222所示。

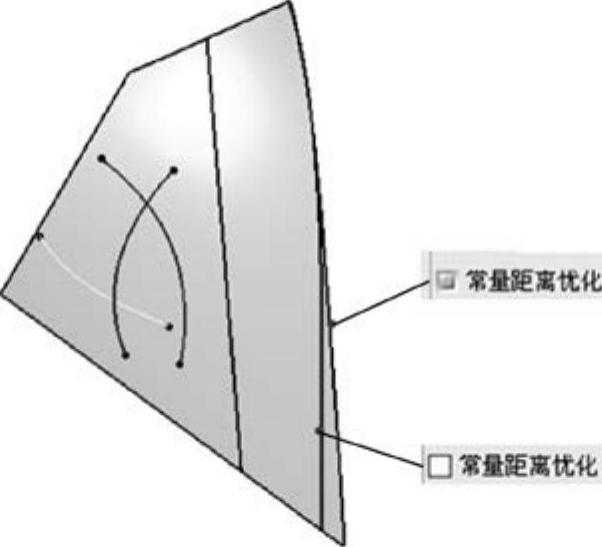

● 常量距离优化：按照常量距离进行延伸，创建无变形的曲面。当“类型”选择“长度”，“连续”选择“切线”，且延伸元素为曲面的时候该选项才可以激活，如图4-223所示。

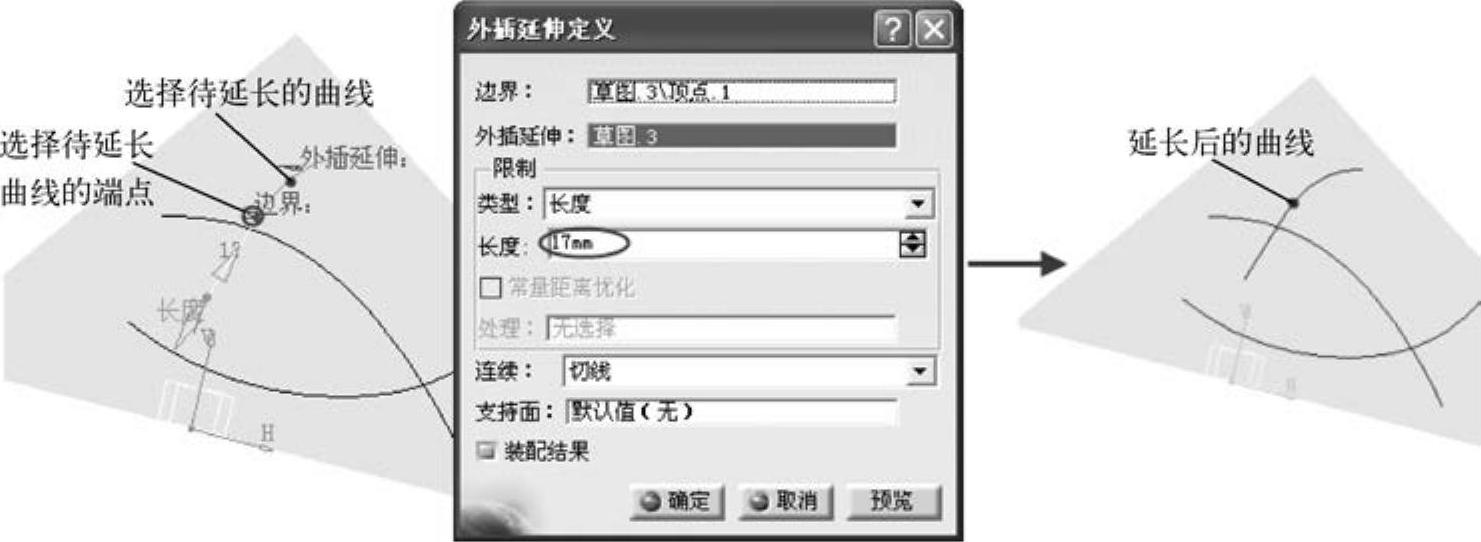

图4-221 延伸曲线

图4-222 直到元素

图4-223 常量距离优化

● 连续：包含“切线”和“曲率”两个选项。如果选择“切线”，则几何元素按切线方向延伸，延伸后，原延伸边界还保留；如果选择“曲率”，则几何元素沿曲率方向延伸，延伸后，看不到延伸边界，如图4-224所示。

(www.daowen.com)

图4-224 连续类型设置

a）连续：切线 b）连续：曲率 c）连续：切线 d）连续：曲率

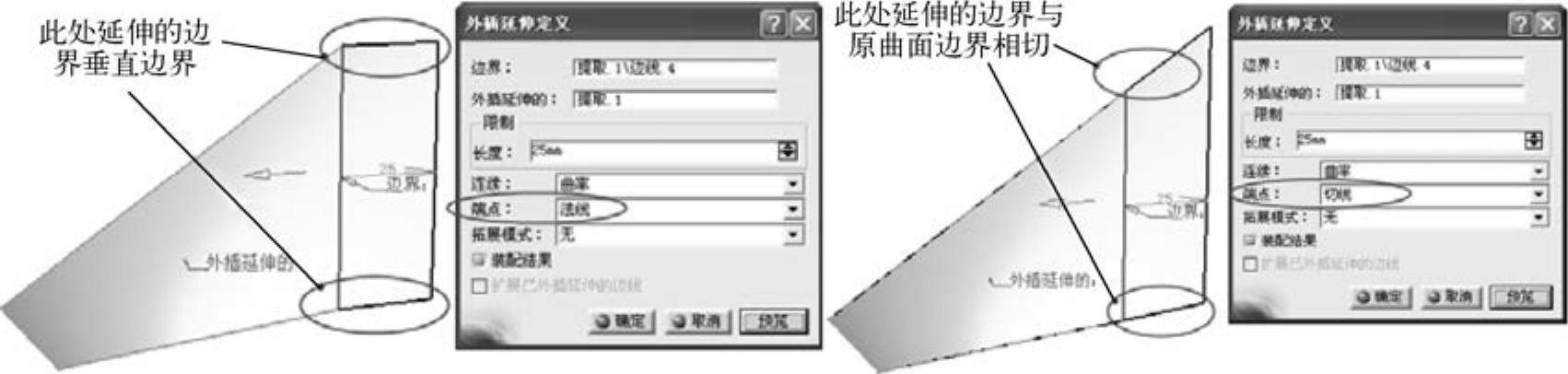

● 端点：控制端点的延伸方向，只对曲面起作用。该选项有“法线”和“切线”两个选项。选择“法线”，则延伸的曲面侧边与延伸的边界是垂直的；如果选择“切线”，则延伸的曲面与原来曲面的侧边是相切的，如图4-225所示。

图4-225 端点类型设置

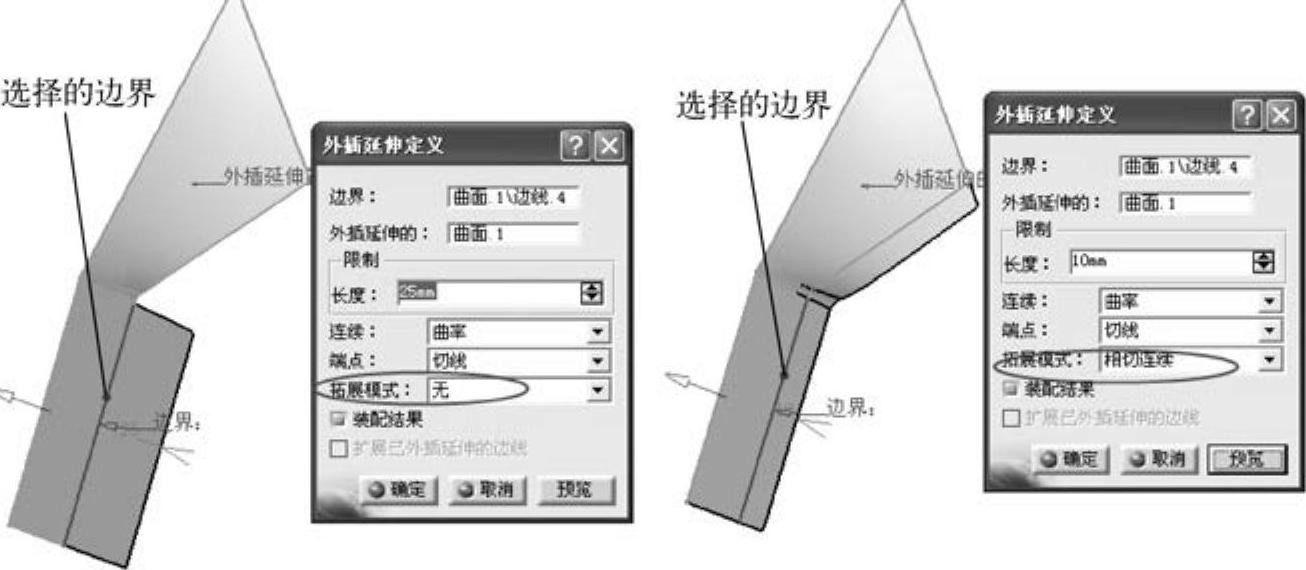

● 拓展模式：该选项用于选择需要延长的边界相关，选择曲线后会以该选项的模式进行拓展，该选项只用于曲面，如图4-226所示。

图4-226 拓展模式设置

● 装配结果：选择该复选框后，延伸曲面与原曲面为一个元素，反之为两个单独的曲面。

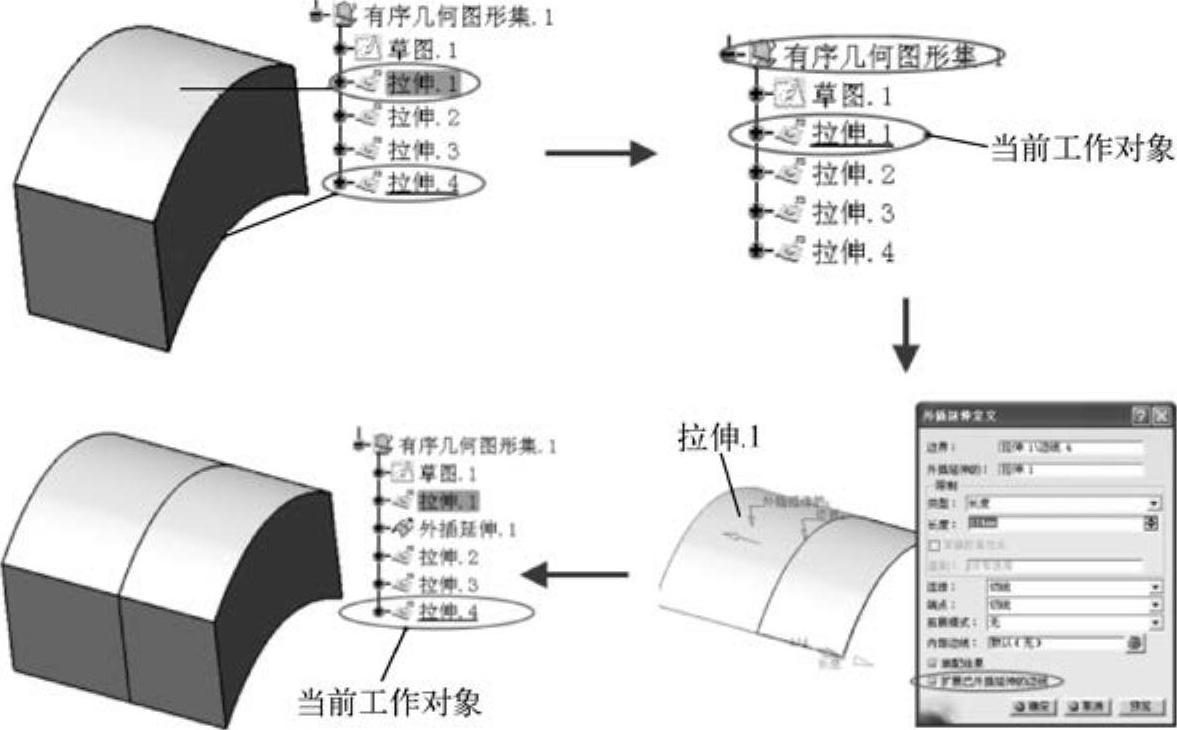

● 扩展已外插延伸的边线：可重新连接基于外插延伸曲面元素的特征，如果在有序几何图形集环境中工作，则此选项非常有用。例如：图4-227中所示拉伸.2、拉伸.3、拉伸.4特征是利用拉伸.1特征的边界进行拉伸操作而生成的曲面，如果对拉伸.1特征进行外插延伸操作，则基于拉伸.1特征的拉伸.2、拉伸.3、拉伸.4特征会自动更新。

2.反转方向

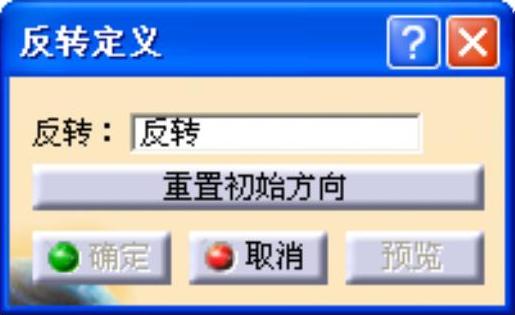

该工具可以轻松反转曲面或曲线的方向，使用方法非常简单。单击“Extrapola”工具栏中的按钮，弹出“反转定义”对话框，如图4-228所示。选择要反转方向的曲面或曲线，几何图形上显示一个箭头，表示元素的方向。单击按钮，则反转曲面或曲线的方向。

图4-227 扩展已外插延伸的边线操作步骤

3.近接

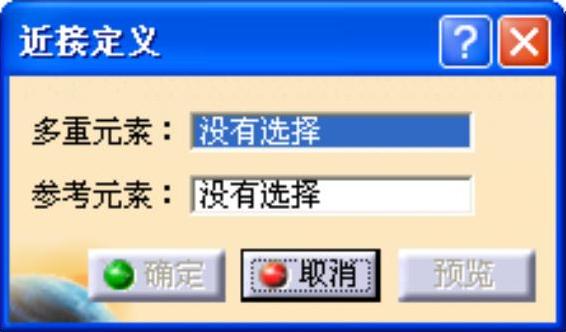

该工具可以创建由多个子元素组成的元素的最近实体，使用方法非常简单。单击“Extrapola”工具栏中的按钮，弹出“近接定义”对话框，如图4-229所示。选择由多个子元素组成的元素，然后再选择一个希望创建的子元素附近的参考元素。

图4-228 “反转定义”对话框

图4-229 “近接定义”对话框
