圆角工具包括简单圆角、倒圆角、可变圆角、弦圆角、样式圆角、面与面的圆角和三切线内圆角工具，如图4-194所示。

1.简单圆角

简单圆角的功能是在两个分开的面之间进行倒角，也经常称为面倒角，创建两个曲面之间的平滑过渡曲面。运用此功能可以对两曲面进行倒圆角的操作，其操作步骤及相关说明如下。1）单击“圆角”工具栏中的按钮，弹出“圆角定义”对话框。

2）在“圆角类型”下拉列表框中选择“双切线圆角”选项，在几何区域中选择要创建简单圆角的两个曲面，并在“圆角定义”对话框中输入半径值，如图4-195所示。

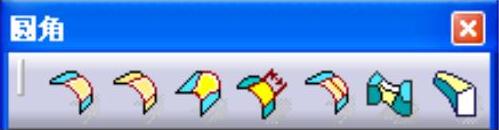

图4-194 “圆角”工具栏

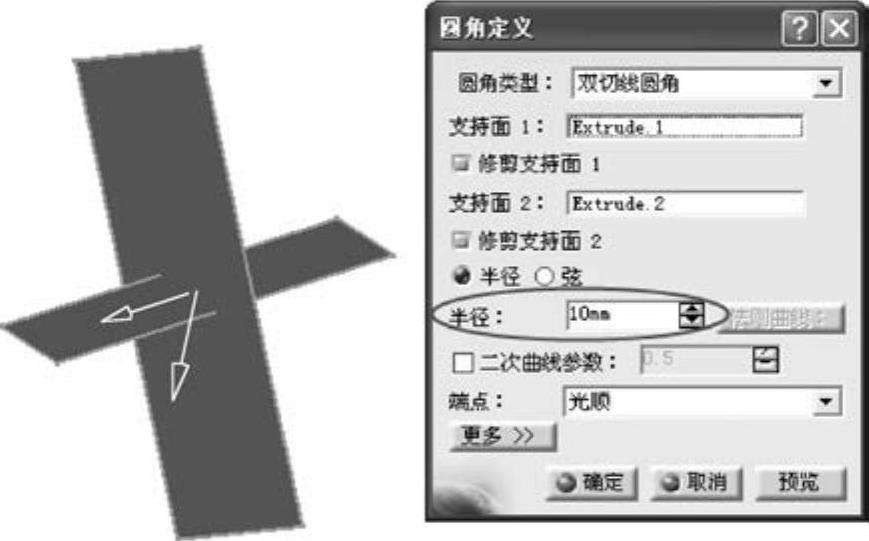

图4-195 圆角参数设置

3）单击曲面上出现的箭头，可以调整圆角的方向，注意查看圆角的位置，如图4-196所示。

4）完成各项设置后，单击按钮，即可生成简单圆角，如图4-197所示。

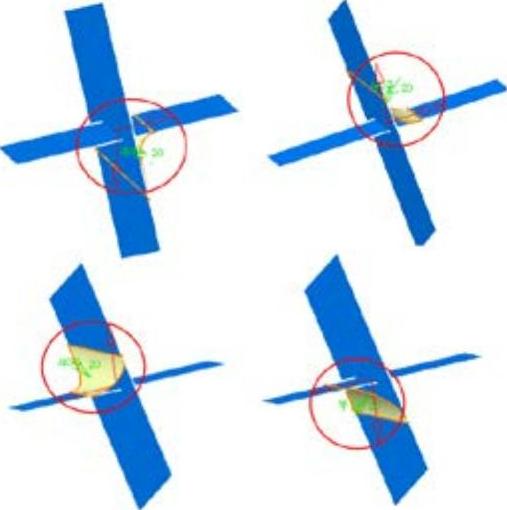

图4-196 圆角位置

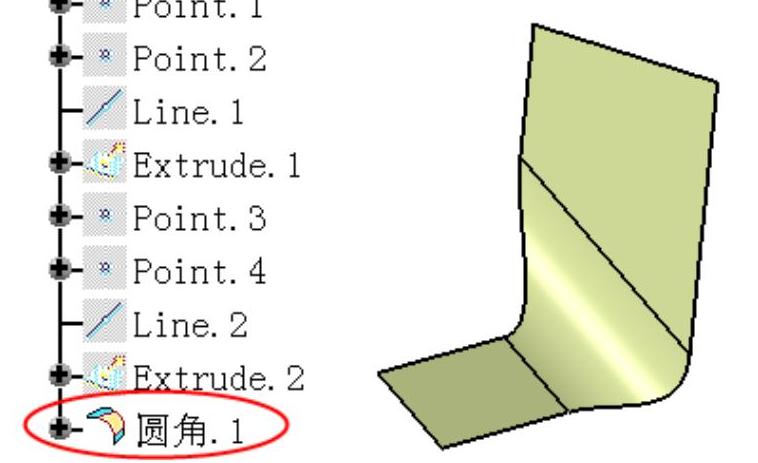

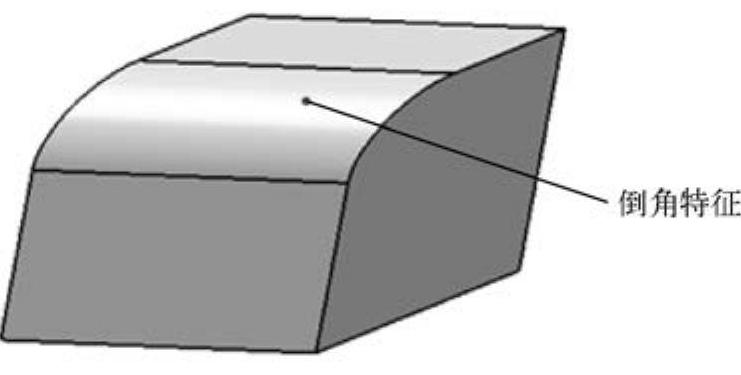

图4-197 创建简单圆角特征

5）相关说明如下。

● 三切线内圆角：对三个曲面进行倒角，倒角曲面与要移除的支持面相切，如图4-198所示。

● 修剪支持面：选中该复选框后，会自动修剪圆角面与支持面，如图4-199所示。

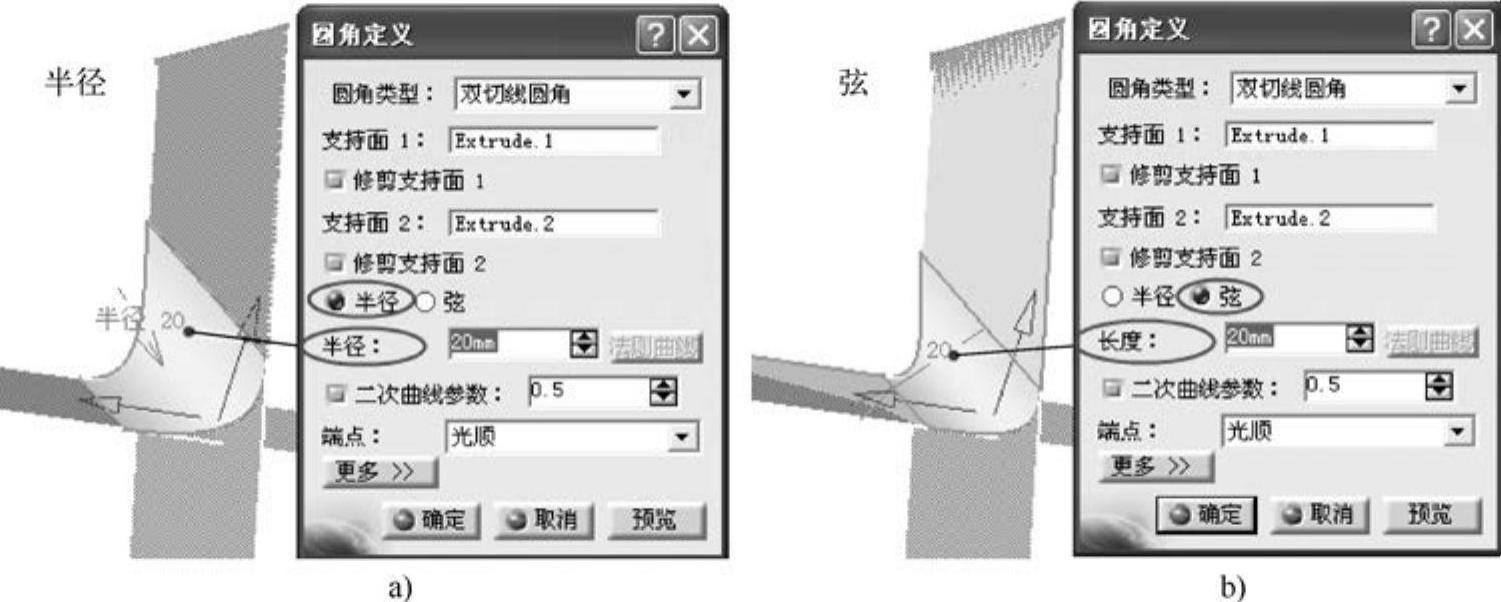

● 半径与弦：选择“半径”单选按钮，则圆角的值以半径来计算；选择“弦”单选按钮，则圆角的值为弦长值，如图4-200所示。

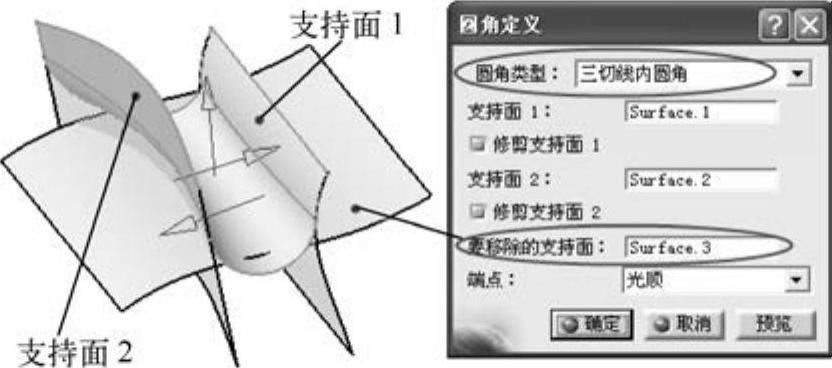

图4-198 创建三切线内圆角

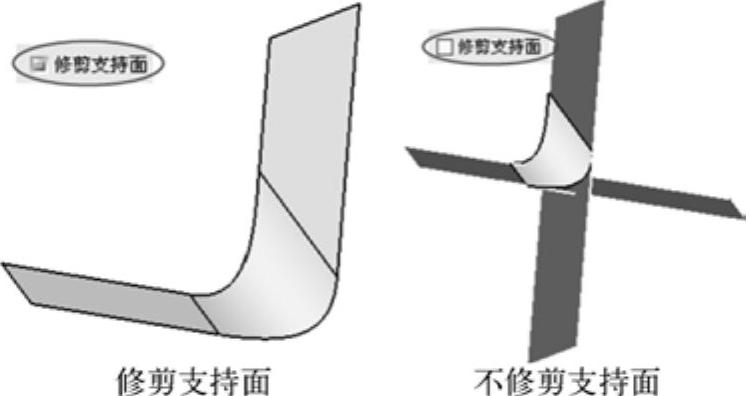

图4-199 修剪支持面

图4-200 选择“半径”与“弦”的结果对比

a）选择“半径” b）选择“弦”

● 二次曲线参数：该参数可以改变圆角截面。当参数为0.5时，结果曲线为抛物线；当参数在0和0.5之间时，结果曲线为椭圆的弧；当参数在0.5和1之间时，则结果曲线为双曲线。如果圆角曲面曲率低于支持面曲率，则圆角曲面重新限定可能会失败，在此情况下，必须减小二次曲线参数。值越大则圆角越尖，值越小则值越扁，如图4-201所示。

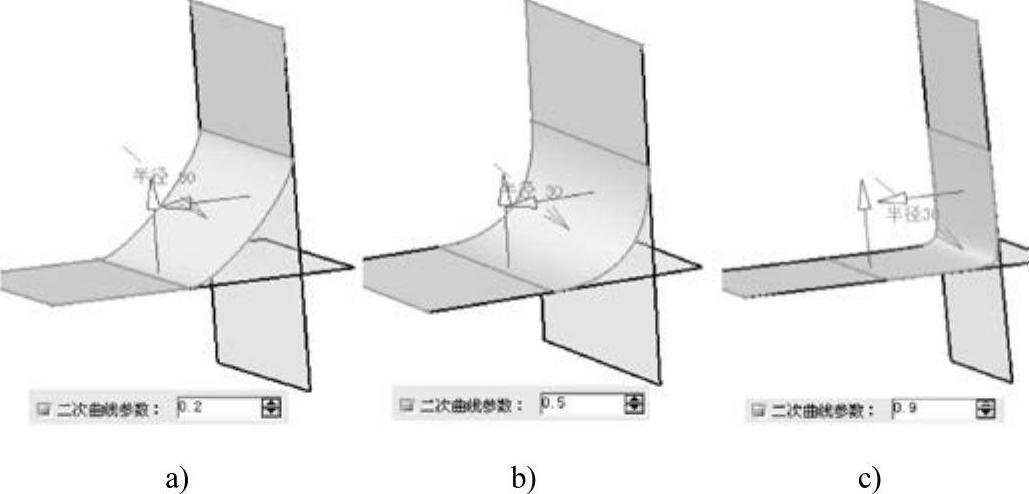

图4-201 二次曲线参数设置

a）参数值为0.2 b）参数值为0.5 c）参数值为0.9

● 端点：该选项可以定义圆角的边界，包括4种类型，如图4-202所示。

光顺：圆角的边与支持面的边为相切连续的。

直线：圆角的边与支持面的边为点连续的。

最小值：圆角的边以最小的支持面来计算圆角。

最大值：圆角的边以最大的支持面来计算圆角。

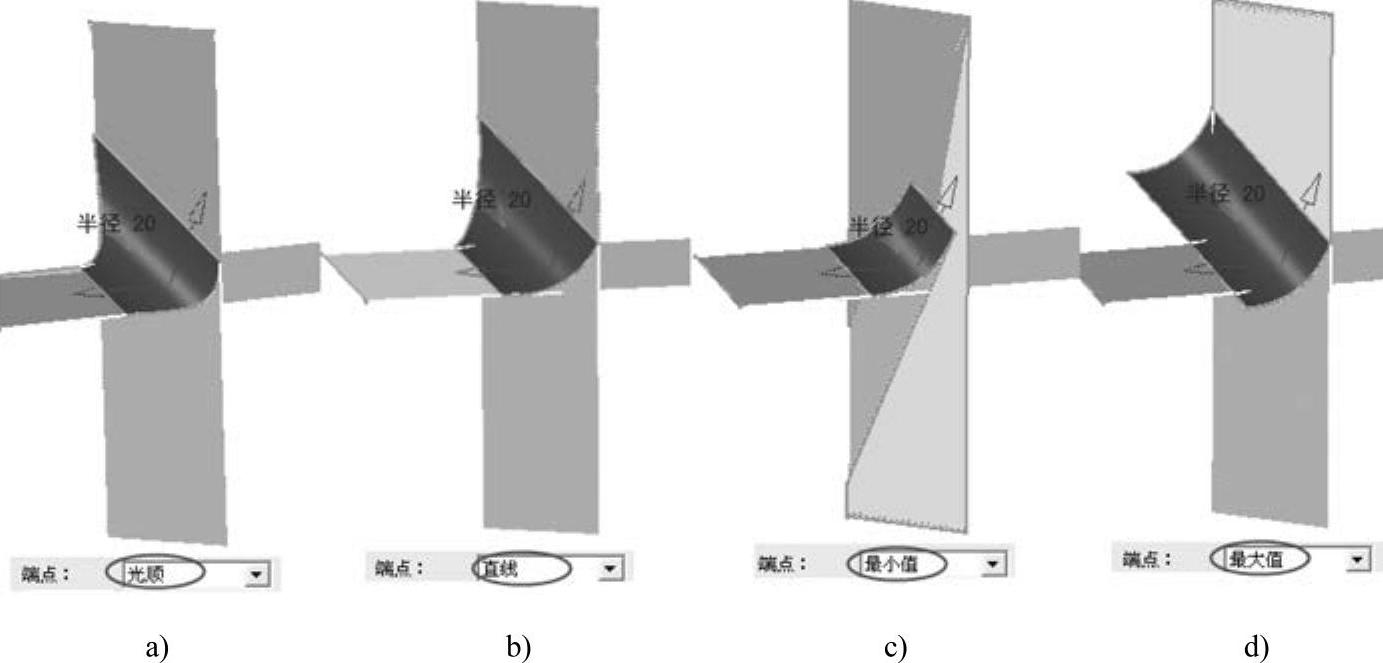

图4-202 端点类型设置

a）端点光顺 b）端点直线 c）端点最小值 d）端点最大值

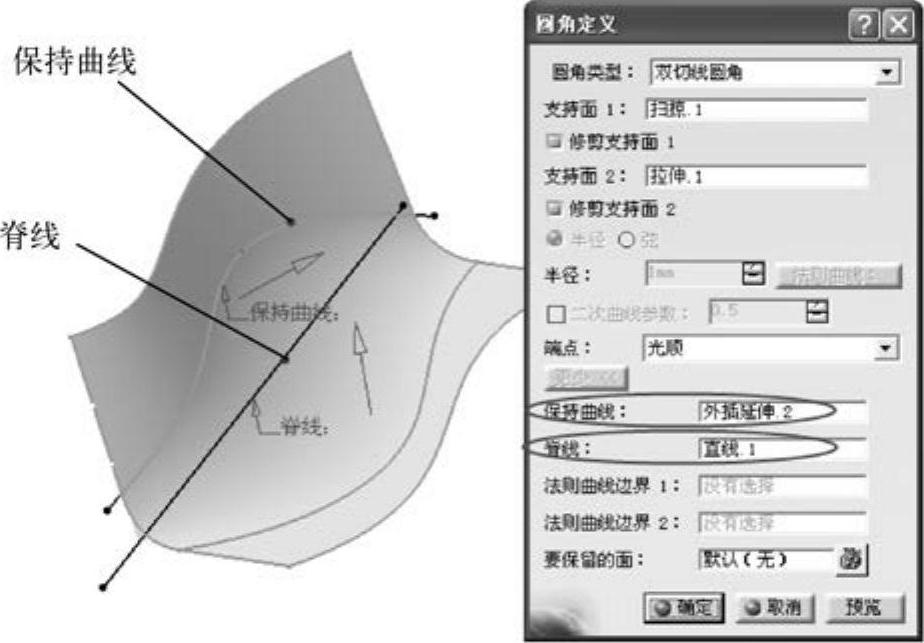

● 保持曲线和脊线：用户也可以通过选择保持曲线和脊线来控制面与面的圆角半径，而不必通过输入数值的方式来设置半径。通过设置“简单圆角”对话框中的“保持曲线”和“脊线”选项可以达到预期的目的，如图4-203所示。

图4-203 保持曲线和脊线

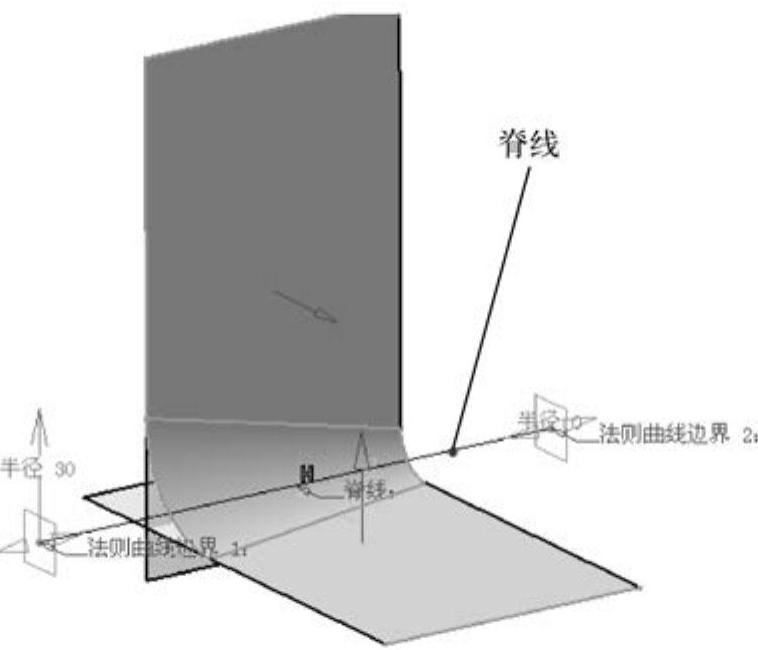

● 法则曲线、法则曲线边界：选择脊线后，单击按钮，出现“法则曲线定义”对话框。选择法则曲线类型为“线性”选项，起始值和结束值分别为30mm和0mm。创建的圆角就是以脊线的两端点为起始和结束，使圆角半径由30mm变化到0mm。可以利用法则曲线边界调整法则曲线的端点，也就是相当于调整了脊线的长度，如图4-204和图4-205所示。

2.倒圆角

该功能是在一个整体曲面的锐边进行倒角，也可以叫边倒角。注意，应用该工具时，倒角曲面应为一个特征，否则，不能应用该工具，如图4-206所示。

1）单击“圆角”工具栏中的按钮，弹出“倒圆角定义”对话框。

2）在几何区域中单击选择需要倒角的边线，并在对话框中输入圆角半径值，其他接受系统默认设置，完成后单击按钮，即可生成倒圆角特征，如图4-207所示。(www.daowen.com)

图4-204 使用法则曲线创建圆角

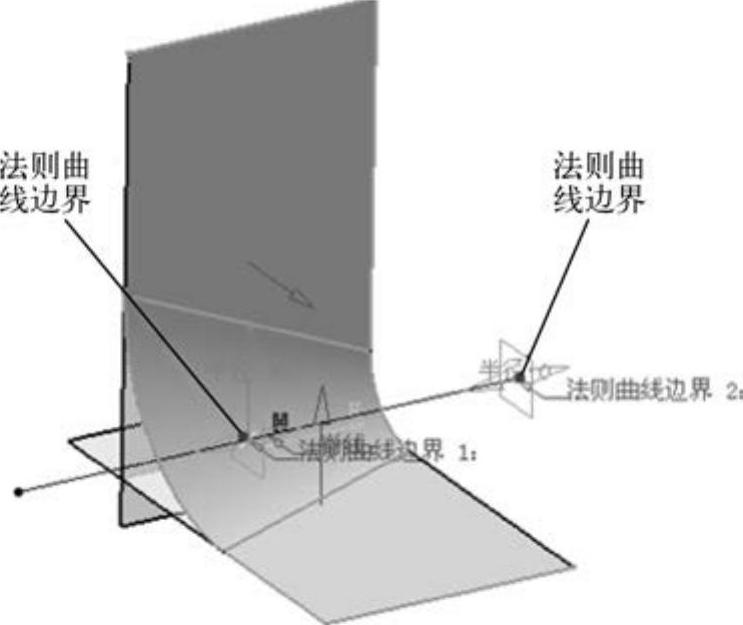

图4-205 调整法则曲线后的圆角

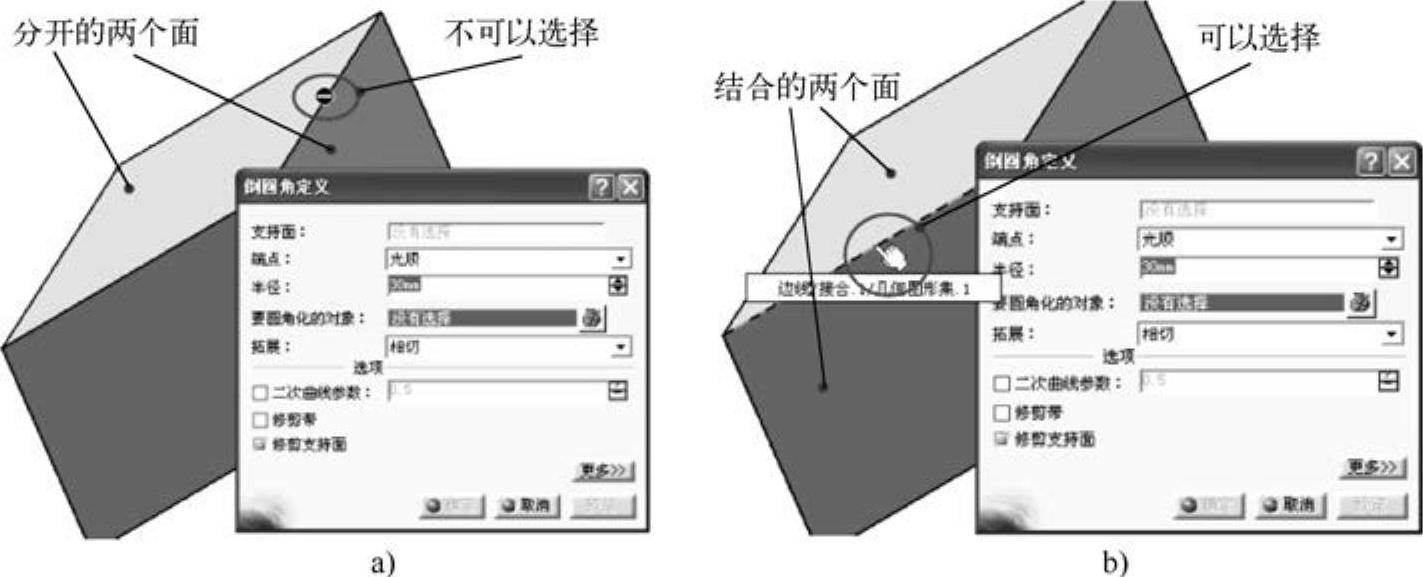

图4-206 倒圆角的应用

a）分开的两个面不可应用该工具 b）结合的两个面可以应用该工具

图4-207 创建倒圆角特征

3.可变圆角

创建一个半径可变化的圆角，也称为变倒角。该倒角也同样要求倒角的对象为一个曲面特征。操作方法同零件设计模块中的工具，只是操作对象为曲面元素，在此不再赘述。

4.弦圆角

该工具的功能是以弦长值为参数的倒角。前面的圆角都是以半径值来计算的，而这个命令则是以弦长来计算的。操作方法同零件设计模块中的工具，只是操作对象为曲面元素，在此不再赘述。

5.样式圆角

该工具倒角的功能更加强大，利用该工具可以对曲面进行G2（曲率）连续的倒角。样式圆角一般用于外观面或对曲率有较高要求的曲面进行倒角，其操作步骤如下。

1）单击“圆角”工具栏中的按钮，弹出“样式圆角”对话框。

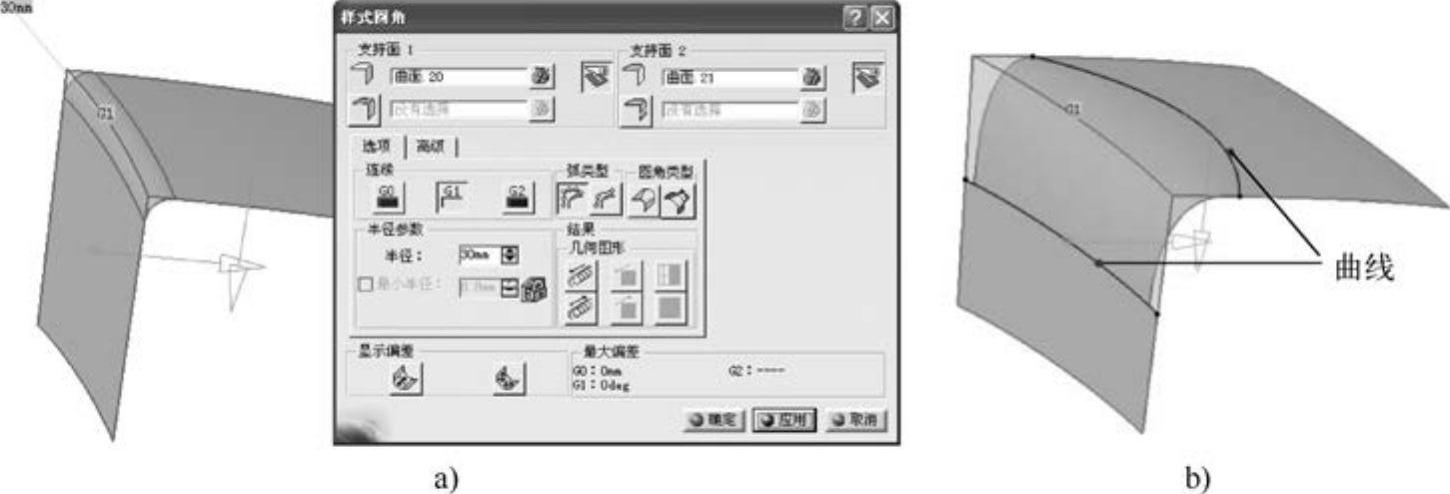

2）在几何区域中依次选择两个曲面作为支持面1和支持面2，单击曲面上绿色箭头可以改变倒角的方向，如图4-208所示。

图4-208 样式圆角参数设置

a）改变倒角方向前 b）改变倒角方向后

● 启用曲线集：单击前面的按钮，可选择相应的曲线，利用该曲线作为圆角的边界。

● 修剪支持面：选择后将对支持面进行修剪，修剪元素为圆角的边界。

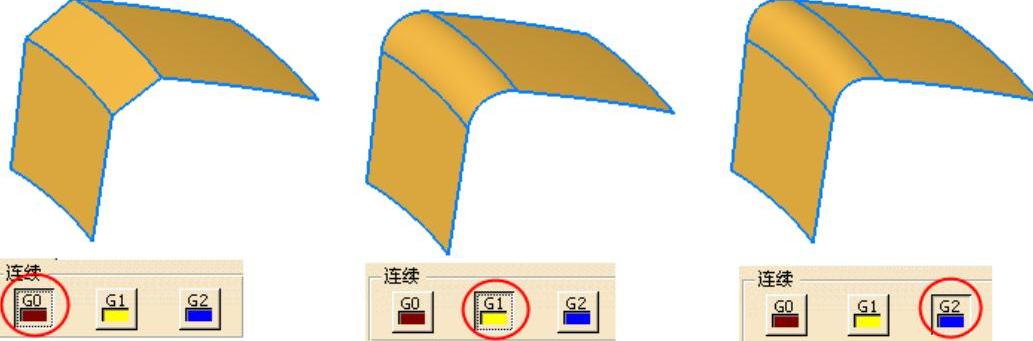

3）在选项卡中的“连续”选项组中可以设置相应的倒角类型，如图4-209所示。

● G0：导角面与支持面为点连续，相当于斜角。

● G1：导角面与支持面为切线连续。

● G2：导角面与支持面为曲率连续。

图4-209 倒角类型设置

4）选择弧类型：该选项组只有在“连续”选项组选择“G1”时才有效：

精确值：倒角面为圆弧面，可以测量出半径值；

近似值：倒角面为近似圆弧面，只能测量出长度值。

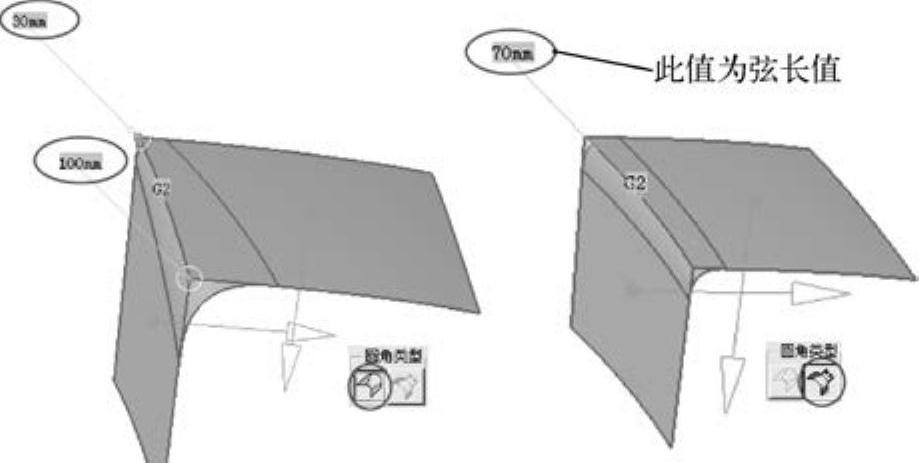

5）选择圆角类型：系统提供了可变半径和弦圆角两种类型，如图4-210所示。

可变半径：为可变半径倒角，可以双击数值进行更改。

弦圆角：半径值表示圆角的弦长。

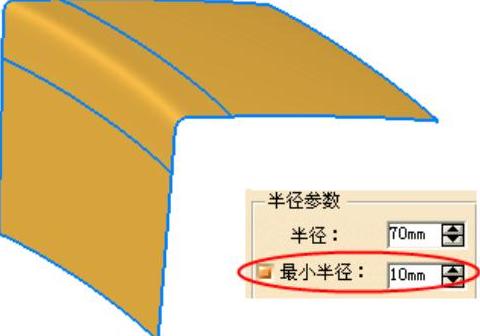

6）“最小半径”复选框：该复选框只有在“连续”选择了“G2”的情况下才被激活。该选项用于控制倒角的尖角值，如图4-211所示。

图4-210 圆角类型设置

图4-211 最小半径

6.面与面的圆角

在一个整体曲面的两个面之间进行倒角，也称为面面倒角。操作方法同零件设计模块中的工具，只是操作对象为曲面元素，在此不再赘述。

7.三切线内圆角

功能和操作方法同零件设计模块中的工具，在此不再赘述。
