该工具栏包括边界、提取和多重提取工具，主要对已创建的曲面进行边界提取等相关编辑操作，如图4-184所示。

1.边界

该工具用于提取曲面的边界线，与“拆解”工具组合可以用于检查曲面是否有缝隙。其操作步骤及相关说明如下。

1）单击“提取”工具栏中的按钮，弹出“边界定义”对话框。

2）在几何区域中选择要提取边界的曲面边界，如图4-185所示。

图4-184 “提取”工具栏

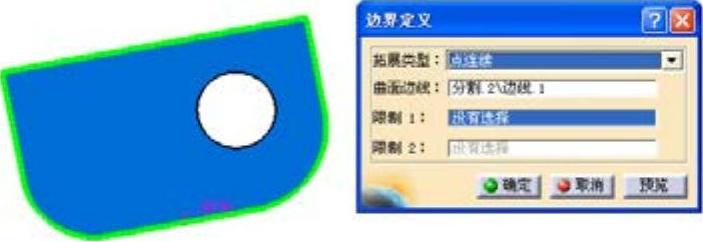

图4-185 提取曲面边界

3）在“拓展类型”下拉列表中选择拓展类型，如图4-186所示。

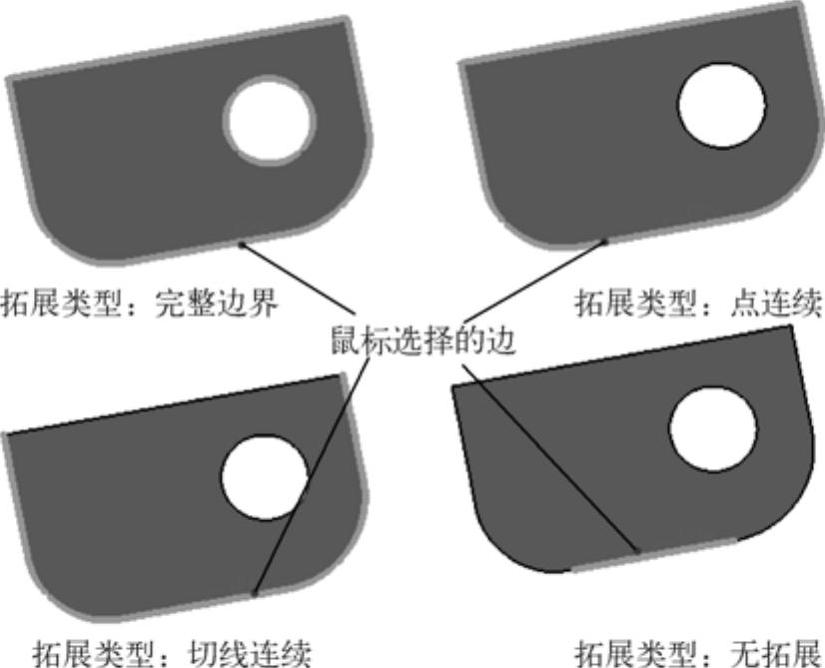

图4-186 拓展类型

● 完整边界：提取曲面的所有边界。

● 点连续：沿所选边界点连续拓展提取边界。

● 切线连续：沿所选边界切矢连续拓展提取边界。

● 无拓展：仅提取选定的边界线。

4）“限制1”和“限制2”选项可以用来限制所提取边界线的范围，如图4-187所示。

图4-187 限制提取边界线的范围

5）相关说明如下。

● 如果不选择边界拓展类型而直接选择曲面，则系统自动提取曲面的整个边界线，如图4-188所示。

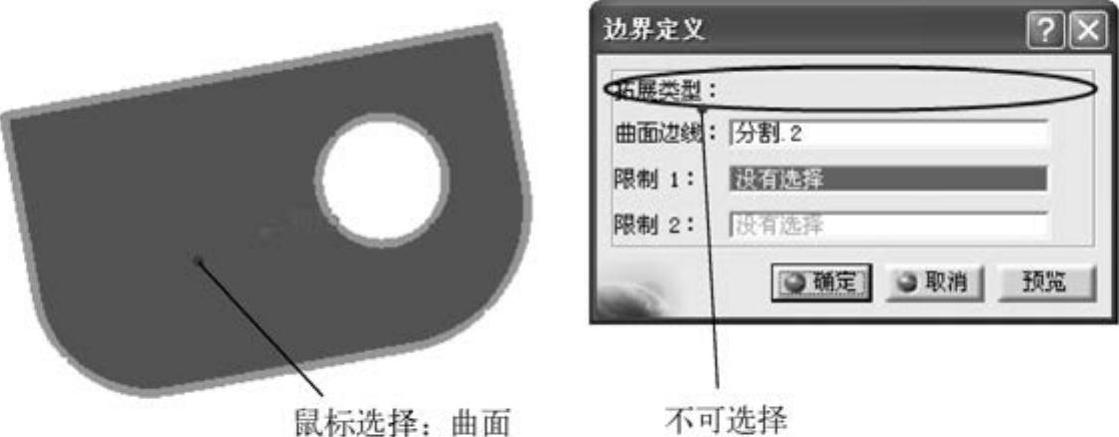

图4-188 提取曲面的整个边界

● 用此方法提取的曲线不能直接用于复制、粘贴，只能先将曲面复制、粘贴后再提取边界。

小提示：

1）当完成一个零件的曲面造型，需要生成实体的时候，如何确定该零件是否封闭？可以使用如下方法：单击按钮，选择该零件的曲面，如果出现如图4-189的提示，则表示该零件曲面已经封闭。如果没有任何提示消息，则表示该曲面没有封闭。

2）下面说如何查看曲面未封闭的位置。

● 利用工具提示曲面边界，如果没有任何提示消息，表明曲面没有封闭。此时弹出“多重结果管理”对话框，选择“保留所有子元素”单选框。

● 利用工具将提取的边界进行拆解，拆解类型选择“仅限域”，生成拆解曲线。查看结构树，隐藏边界曲线。选择原始曲线，右键选择“重新构造”选项，这时该曲线会直接最大化显示在屏幕上。找到此位置之后，就可以对其进行编辑和修补，如图4-190所示。

(www.daowen.com)

图4-189 检查曲面封闭

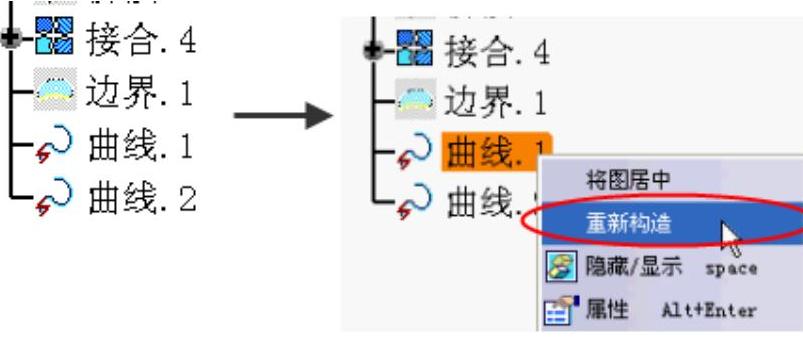

图4-190 右键快捷菜单

2.提取

该工具用于从几何元素（点、曲线、实体等）中提取几何体。工具只能提取出边界曲线，而该工具可以提取点、曲线、曲面、实体等，其操作步骤及相关说明如下。

1）单击“提取”工具栏中的按钮，弹出“提取定义”对话框。

2）选择几何元素的边界、曲面或实体特征。单击“要提取的元素”选项右侧的按钮，可以进行多重选择，如图4-191所示。

图4-191 提取元素

3）在“拓展类型”下拉列表中选择拓展类型。其他接受系统默认设置，完成提取操作，如图4-192所示。

● 点连续：沿所选元素点连续拓展提取元素。

● 切线连续：沿所选元素切线连续拓展提取元素。

● 曲率连续：沿所选元素曲率连续拓展提取元素。

● 无拓展：仅提取选定的元素。

4）相关说明如下。

● 补充模式：反选对象，即只选择原来没有被选中的对象。

● 联合：可以生成元素组（其中的元素属于提取的结果元素），在选择其中一个子元素时，该结果元素将与指针一起被检测出。

● 距离阈值：当拓展类型选择为“点连续”时，此选项被激活，用以限定点连续的误差值，范围为0.001mm～0.1mm。

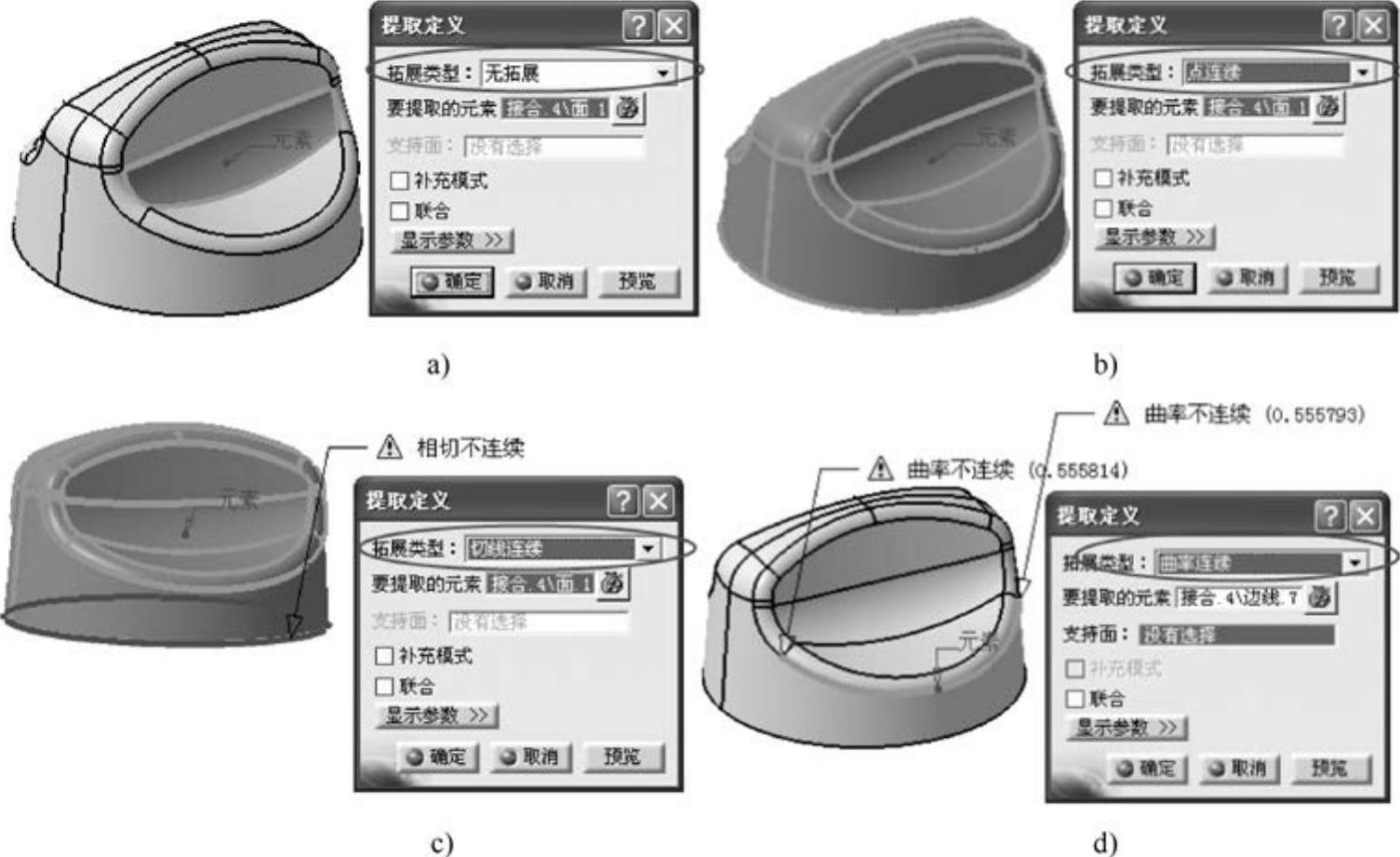

图4-192 拓展类型设置

a）拓展类型：无拓展 b）拓展类型：点连续 c）拓展类型：切线连续 d）拓展类型：曲率连续

● 角阈值：当拓展类型选择为“切线连续”时，此选项被激活，用以限定相切连续的误差值，范围为0.5°～5°。

● 曲率阈值：当拓展类型选择为“曲率连续”时，此选项被激活，用以限定曲率连续的误差值，范围为0～1。

3.多重提取

该工具用于从多元素中提取一部分元素，利用提取出来的元素生成一个几何元素，其操作步骤如下。

1）单击“提取”工具栏中的按钮，弹出“多重提取定义”对话框。

2）选择需要多重提取的元素，其他各选项及参数使用方法与“提取”工具相同。完成设置后，生成多重提取的曲面，提取的各元素为一个整体特征，如图4-193所示。

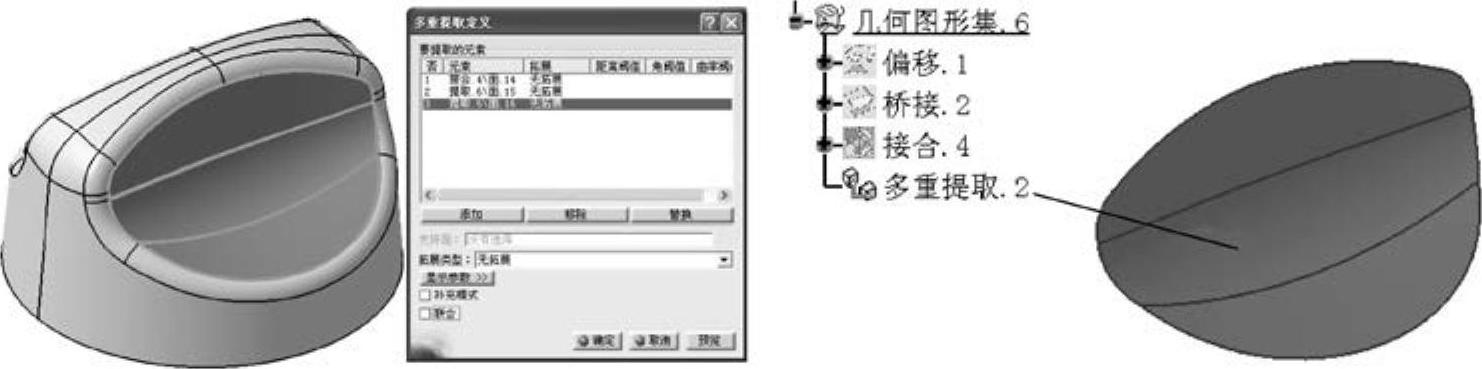

图4-193 多重提取操作
