该工具栏包括分割和修剪两个工具，主要对已创建的曲面进行整体分割和修剪等相关编辑操作，如图4-166所示。

1.分割

该工具可以用一个或几个几何元素去切割另一个几何元素。其操作步骤及相关说明如下。

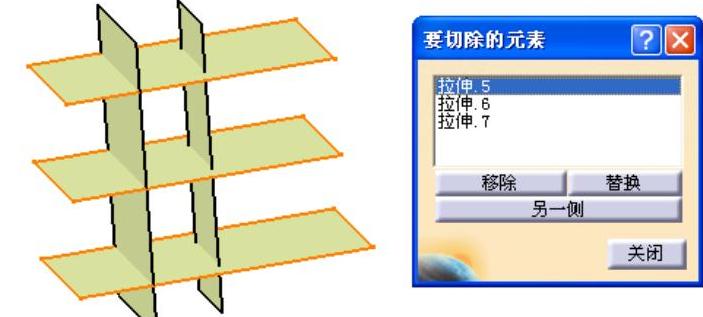

1）单击“修剪-分割”工具栏中的按钮，弹出“分割定义”对话框。

2）在几何区域中选择一个或多个需要分割的元素。注意，鼠标点选位置将被默认为是需要保留的部分，如图4-167所示。

图4-166 “修剪-分割”工具栏

图4-167 选择要分割的元素

图4-168 选择要切除的元素

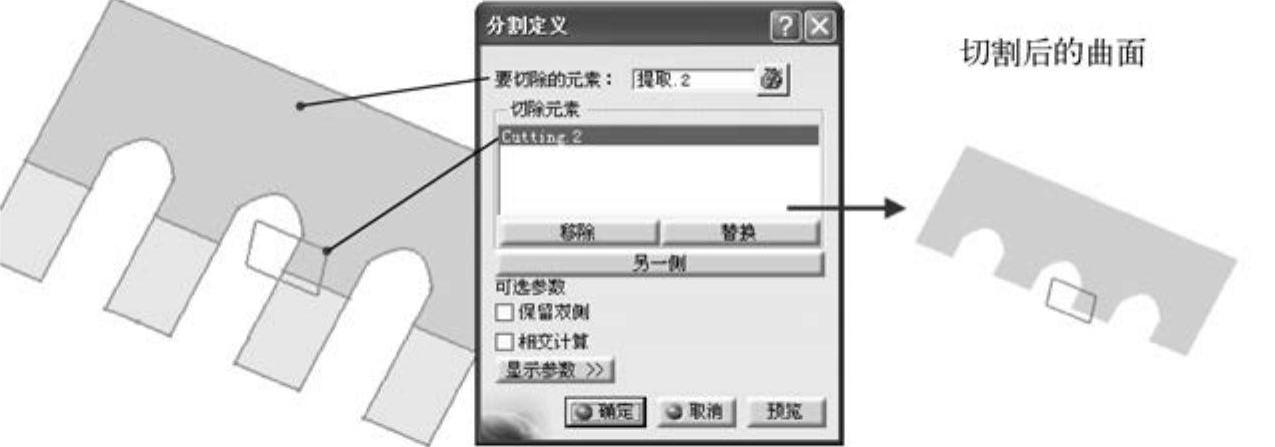

3）选择切除元素，选择完毕后会显示切割结果的预览（半透明的部分为切除掉部分），可以通过单击要保留部分或通过按按钮，改变要保留的部分。完成后单击按钮，完成分割操作，如图4-168所示，结果如图4-169所示。

4）相关说明如下。

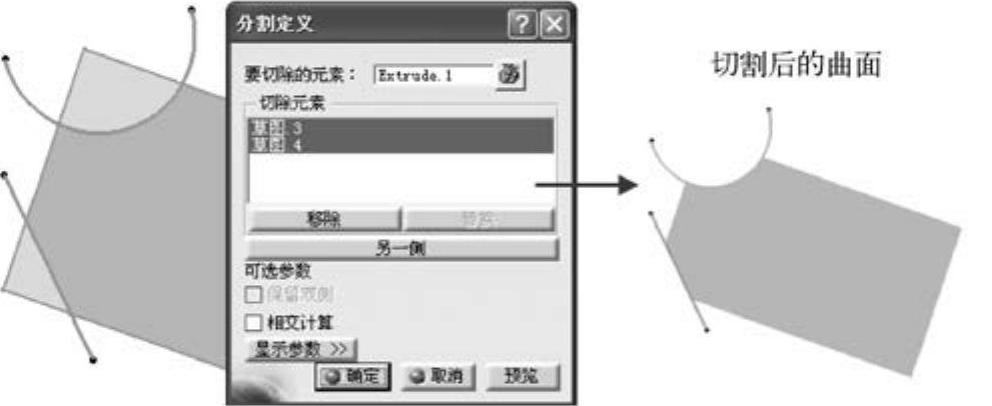

● 用线框元素切割一个曲面，如图4-170所示。

图4-169 分割结果

图4-170 用线框元素切割曲面

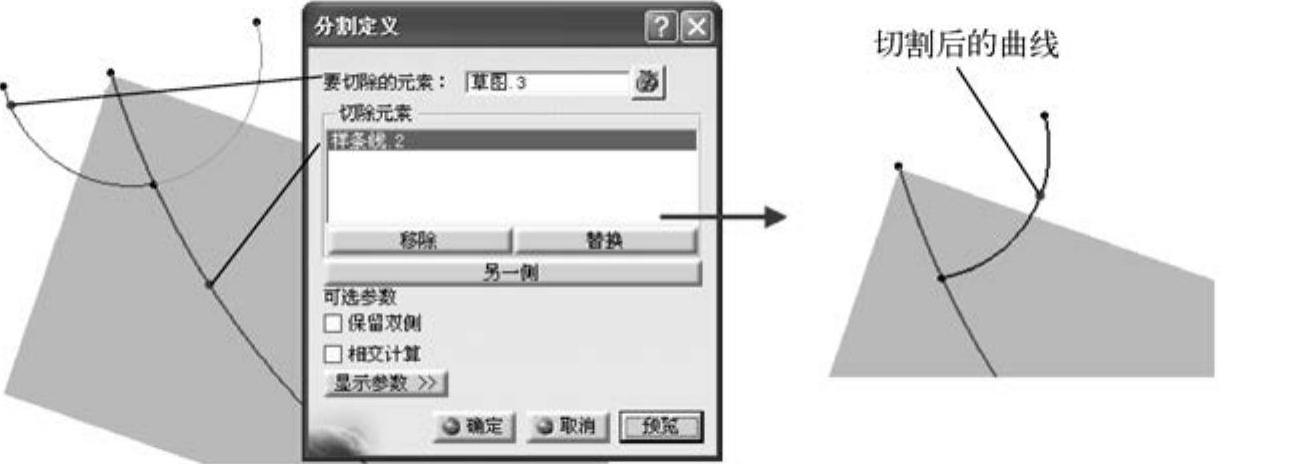

● 用线框元素切割另一线框元素，如图4-171所示。

图4-171 用线框元素切割线框元素

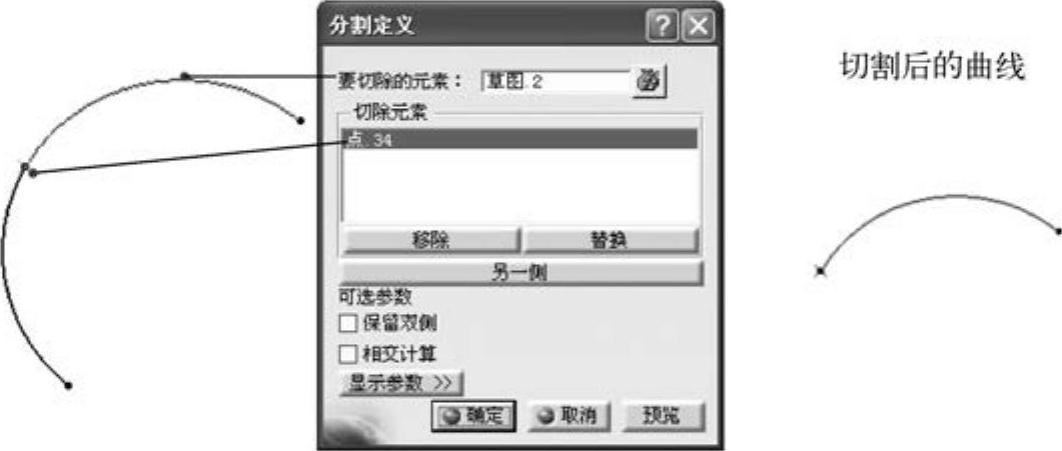

● 用一个点元素切割一个线框元素，如图4-172所示。

图4-172 用点元素切割线框元素

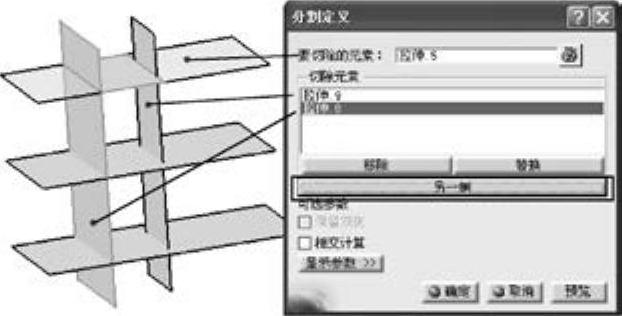

● 用平面元素切割曲面，如图4-173所示。

图4-173 用平面元素切割曲面

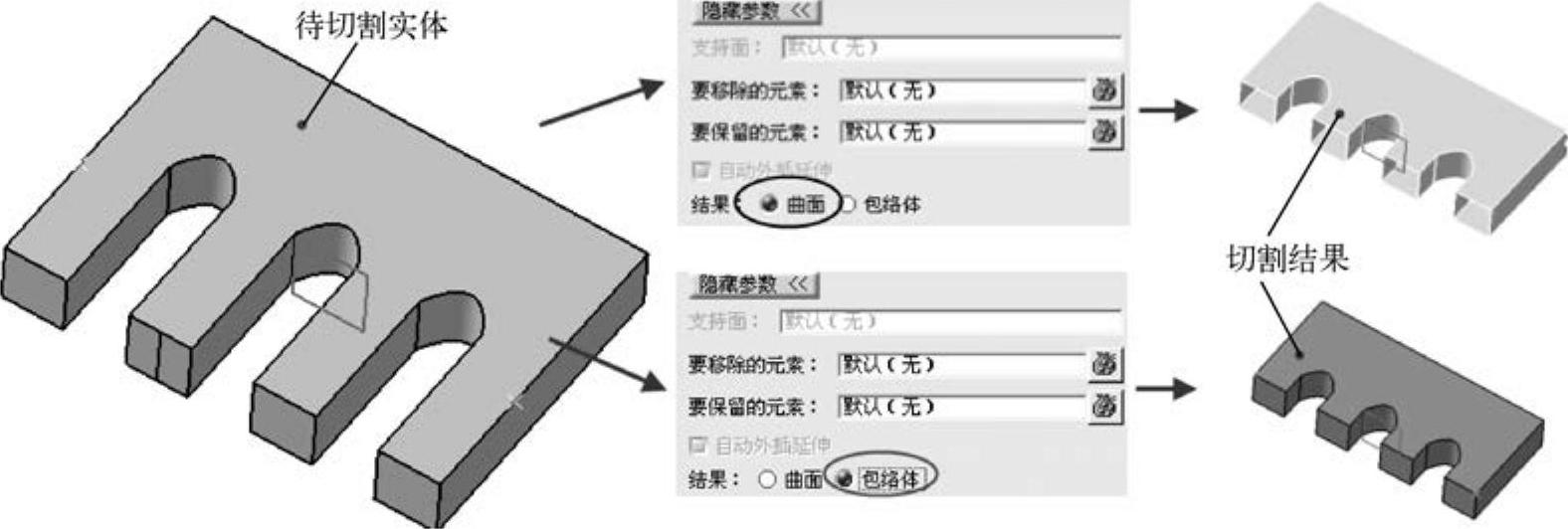

● 被切割元素为实体，而切割元素为实体或平面，则切割结果可以有曲面和包络体两种选择。选择曲面，则切割结果为曲面元素；选择包络体，则切割结果为体积块，位置在结构树中的几何图形集下，如图4-174所示。

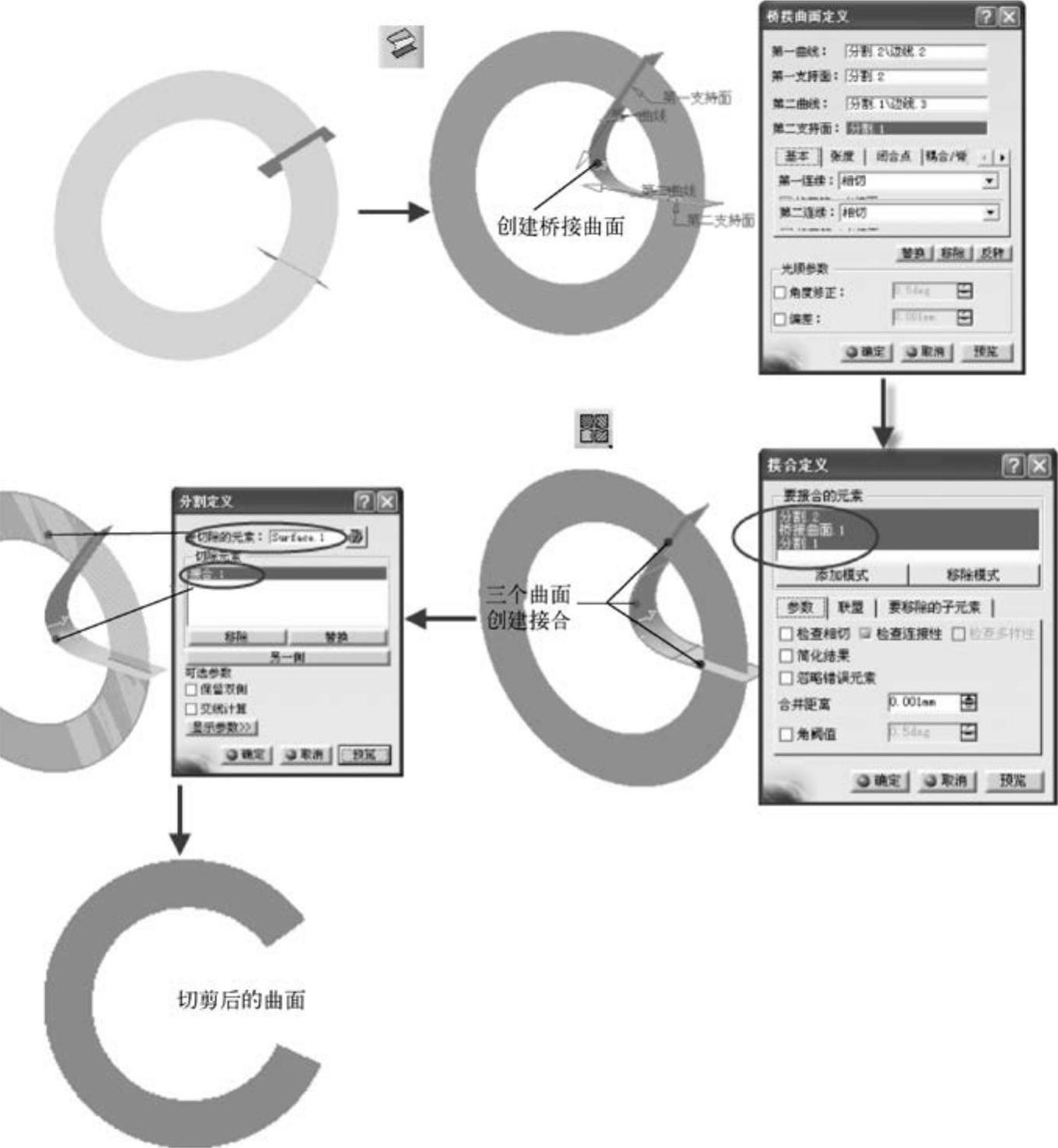

● 对封闭元素的修剪，要将切除元素构成一个连续的几何元素，然后再进行修剪，如图4-175所示。

图4-174 实体或平面切割实体

图4-175 修剪封闭元素的操作步骤(www.daowen.com)

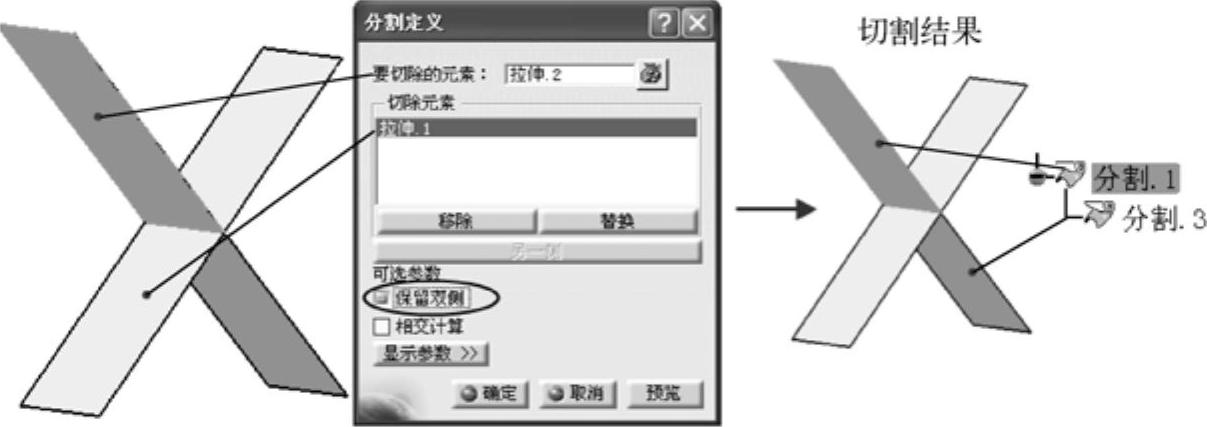

● 保留双侧：可以将待切割元素的两部分都保留下来，如图4-176所示。

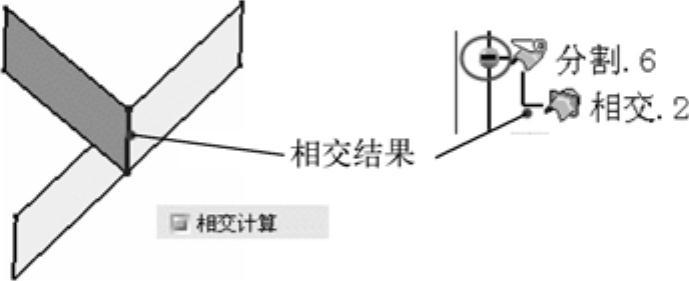

● 相交计算：可在执行分割操作时创建相交元素（如交线），如图4-177所示。

图4-176 保留双侧修剪

图4-177 相交计算

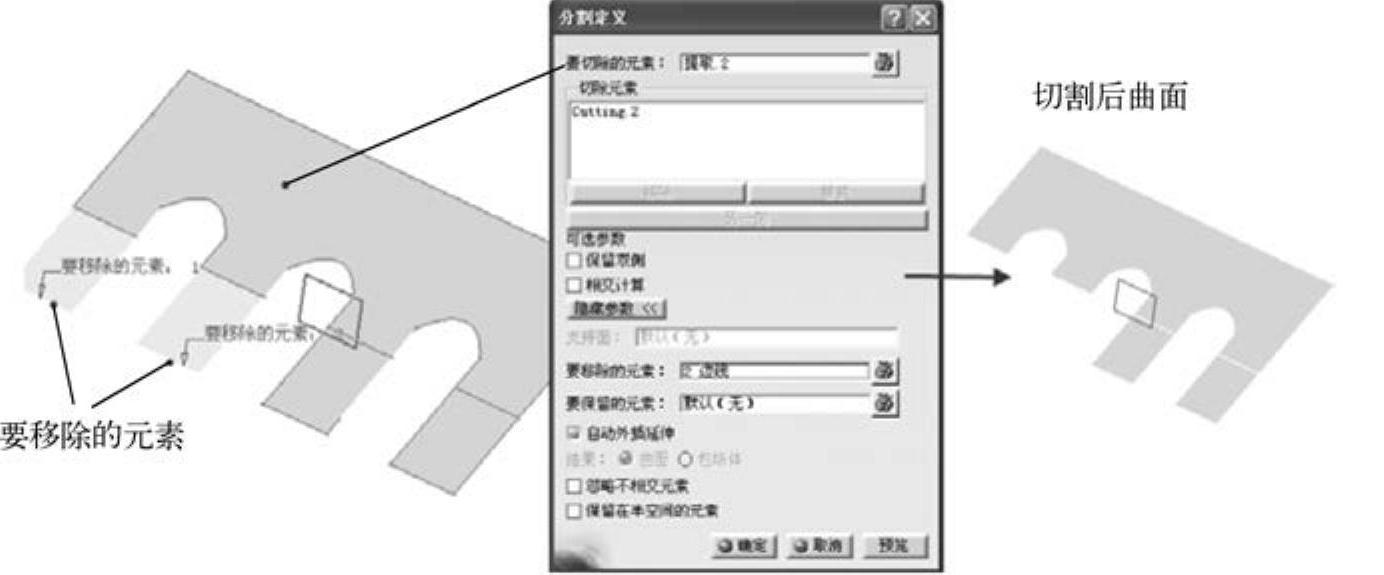

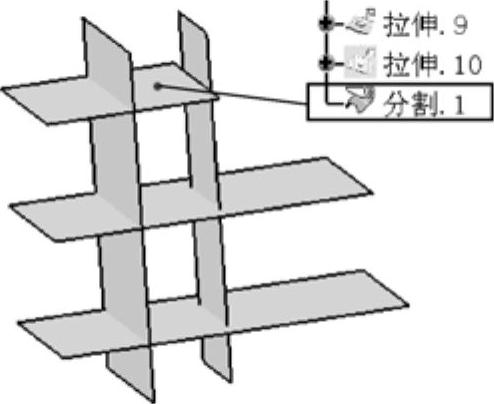

● “要移除的元素”和“要保留的元素”选项：用于定义在执行分割操作时移除或保留的部分，如图4-178所示。

图4-178 选择性修剪

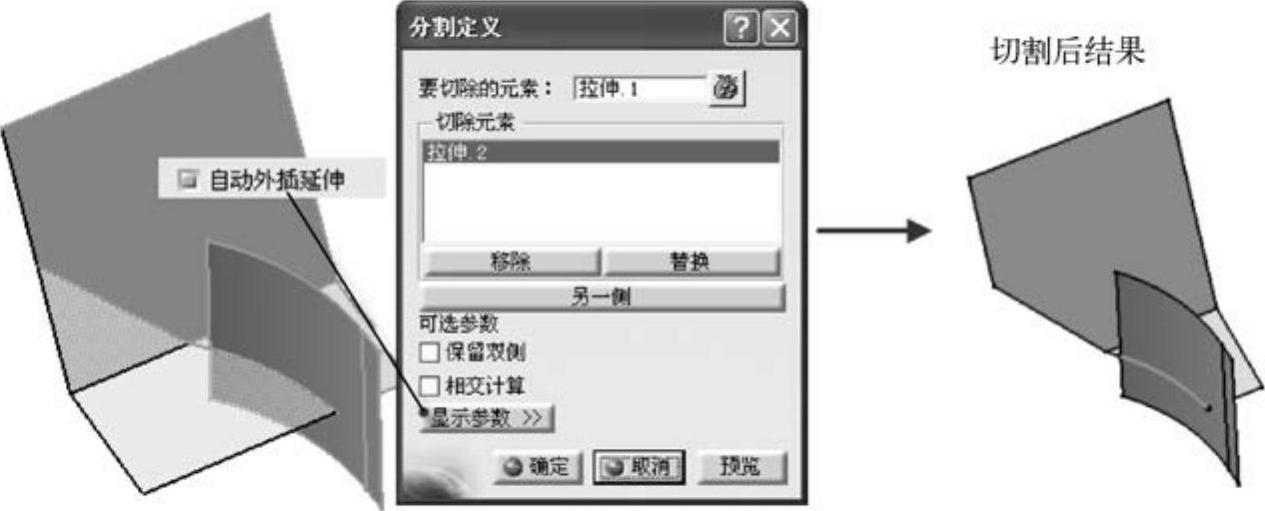

● 自动外插延伸：如果切割元素不足以完全切割被切割元素，系统会自动延伸切割元素以完成切割。外插延伸的是相交结果（交线），不是切除元素，如图4-179所示。

● 忽略不相交元素：对于不相交的元素，选中该复选框后不会出现错误信息。

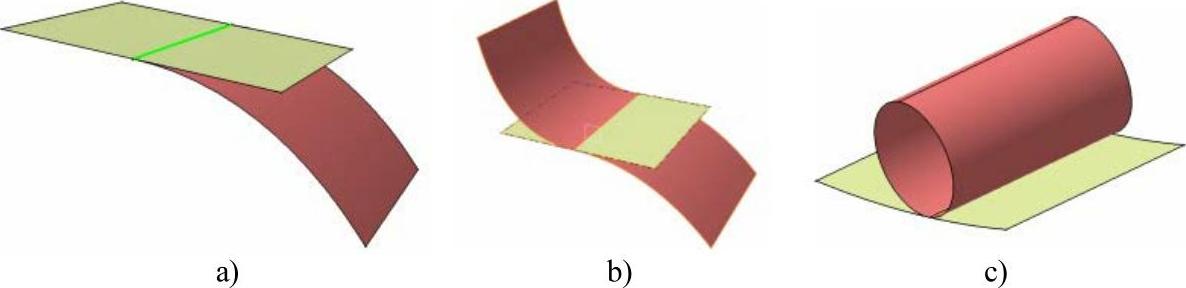

● 要避免出现修剪无效、结果不唯一的情况，遇到这种情况可以用相交线来切割，如图4-180所示。

2.修剪

该工具用于实现两个曲面或两个线框元素之间的相互剪切，修剪后的曲面为一个组合面。注意该功能只能实现曲面和曲面、曲线和曲线之间的修剪，不能实现曲线与曲面之间的修剪。其操作步骤及相关说明如下。

图4-179 自动外插延伸

图4-180 修剪注意事项

a）平面与曲面相切 b）曲面与曲面相切 c）曲面与圆柱相切

1）单击“修剪-分割”工具栏中的按钮，弹出“修剪定义”对话框。

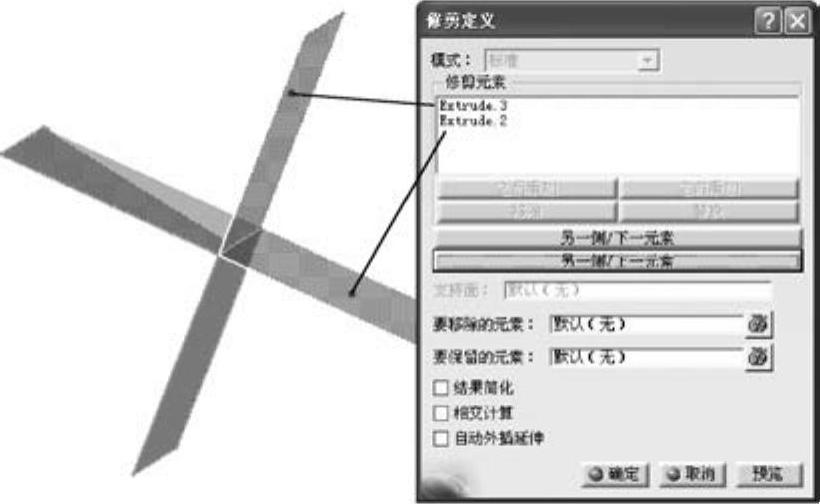

2）选择要剪切的两个曲面或线框元素，此时会显示剪切结果的预览，可以通过点击要保留的部分或通过单击按钮，改变要保留的部分，如图4-181所示。单击按钮，完成修剪操作，如图4-182所示。

图4-181 修剪设置

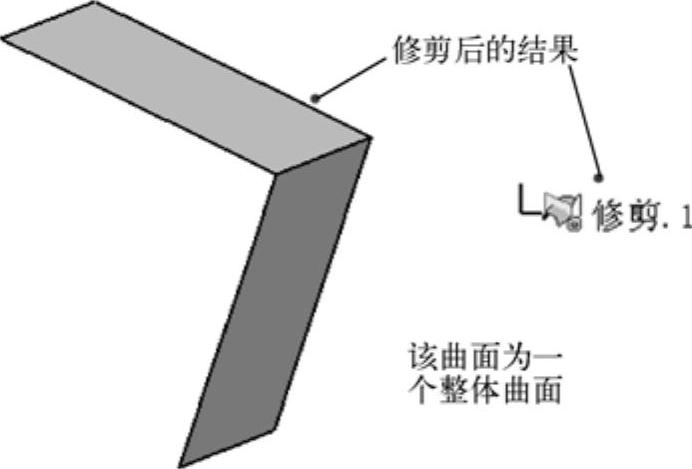

图4-182 修剪结果

3）相关说明如下。

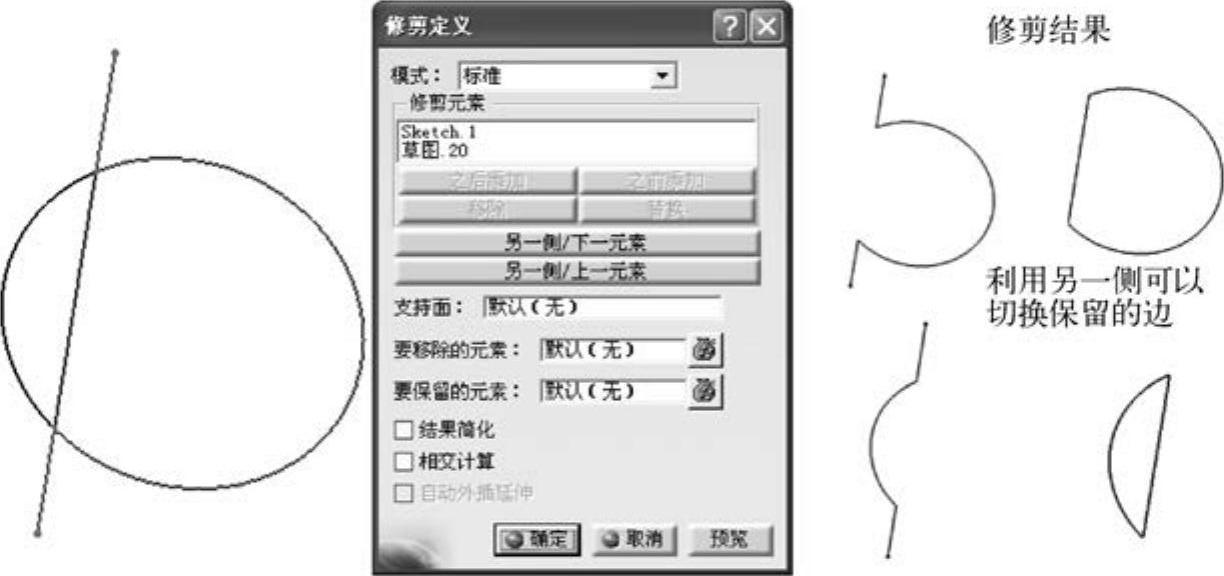

● 在修剪两个线框元素时，可以指定一个支持面来确定修剪后的保留部分，它由支持面的法矢与修剪元素切矢的矢积来确定，如图4-183所示。

● 结果简化：尽可能地对修剪结果进行简化。

● 相交计算：可在执行分割操作时创建相交元素（如交线）。

● 自动外插延伸：如果切割元素不足以完全切割被切割元素，系统会自动延伸切割元素以完成切割。外插延伸的是相交结果（交线），不是切除元素。

图4-183 修剪线框元素
