1.定义

该工具用于生成两元素之间的过渡曲面，用于连接两个曲面中间的过渡区域。

2.操作步骤

1）单击“曲面”工具栏中的按钮，弹出“桥接曲面定义”对话框。

2）在几何区域中依次连续选择第一条曲线、第一个支持面、第二条曲线、第二个支持面。所选曲线可以是曲面边界或任意其他曲线。

3）选择基本选项卡设定连续性类型，它表示待生成曲面与支持曲面之间的连续性。连续性类型有：点连续、切矢连续、曲率连续，如图4-148所示。

4）选中“修剪第一支持面”和“修剪第二支撑面”复选框，支持面可被它所在的曲线修剪，并且生成的过渡面与原支持面合并成一个曲面。如果取消选中这两个复选框，则生成的过渡面为一个单独的曲面特征。

可以在待生成的桥接曲面与支持曲面的边界端点上施加切矢连续约束，该方式有四种类型，如图4-149所示。

● 双末端：在边界的两个端点上都施加切矢连续约束。

● 无：在边界的两个端点上都不施加切矢连续约束。

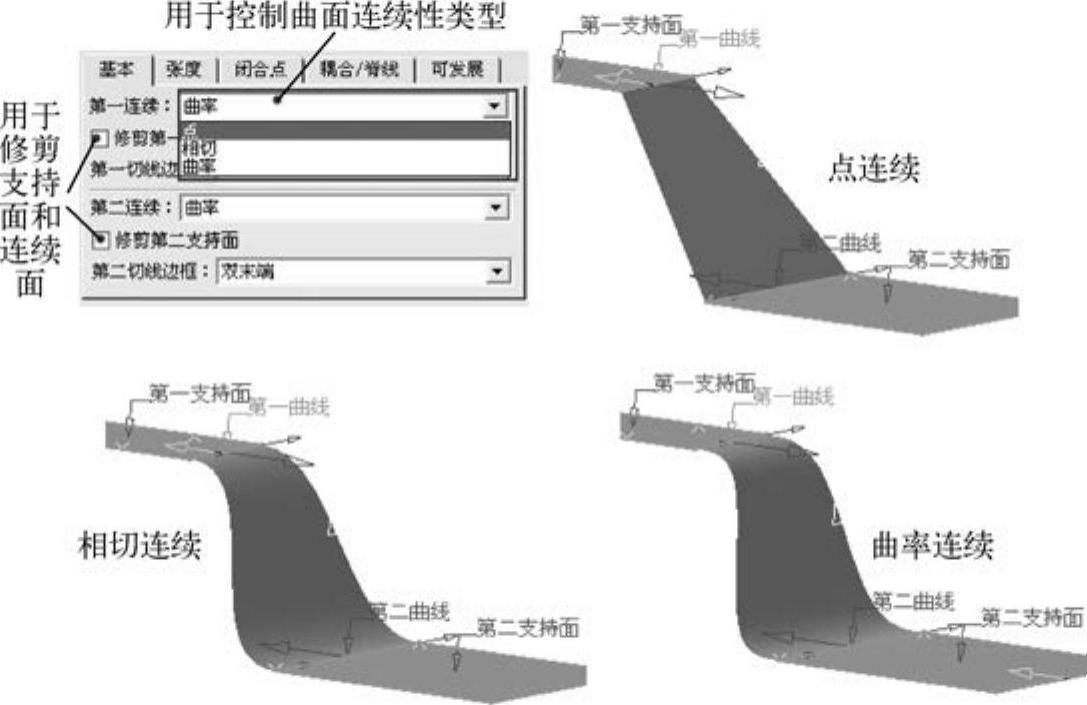

图4-148 不同连续性类型对比(www.daowen.com)

● 仅限开始端点：仅在边界的始端点施加切矢连续约束。

● 仅限结束端点：仅在边界的末端点施加切矢连续约束。

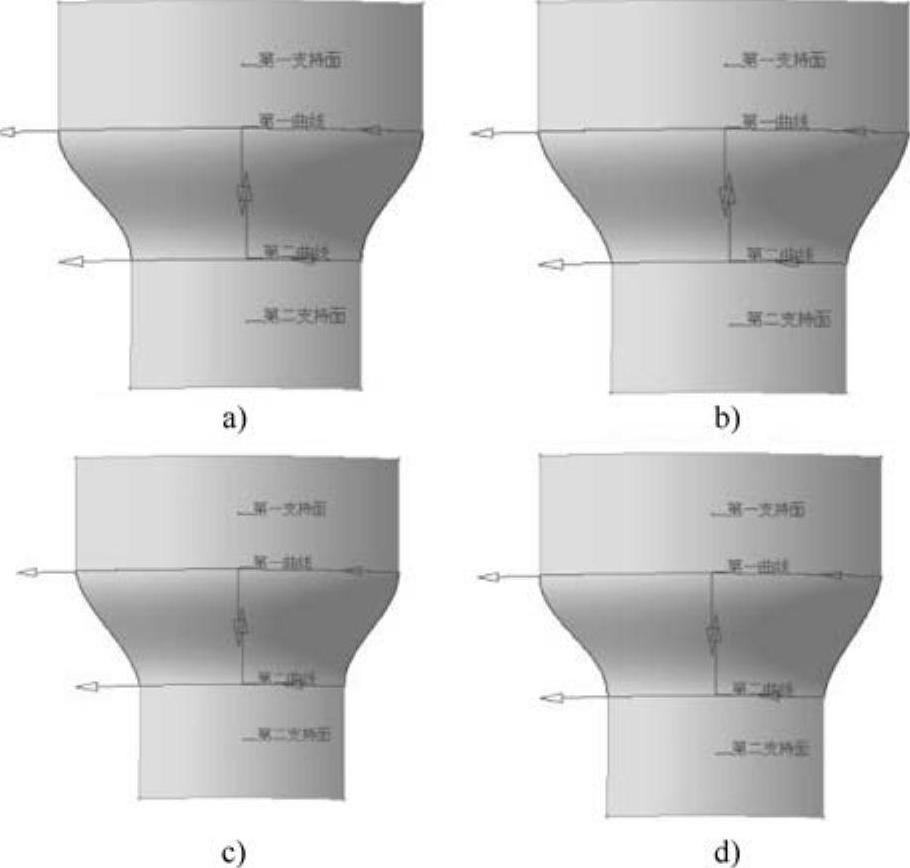

图4-149 连续约束的四种类型

a）相切边框：双末端 b）相切边框：无 c）相切边框：仅限开始端点 d）相切边框：仅限结束端点

5）选择“张度”选项卡设定张度类型，它定义待生成过渡曲面的张度类型为常量或线性。如果是常量类型，则设置T1值；如果是线性类型，则设置T1、T2值。张度越大，曲面越缓和。

6）选择“闭合点”选项卡，如果选择的曲线为两条封闭曲线，则有必要选择封闭点，它既是曲线的起点，也是曲线的终点。借助于封闭点及曲线的方向，可以防止使生成的过渡曲面发生扭曲变形。

7）选择“耦合/脊线”选项卡，可选择曲线参数对应的选项来生成满足参数对应关系的曲面。参数对应方法有：比率、相切、相切然后曲率、顶点、脊线、避免自交。完成各项设置后单击按钮，生成所需的桥接曲面，如图4-150所示。

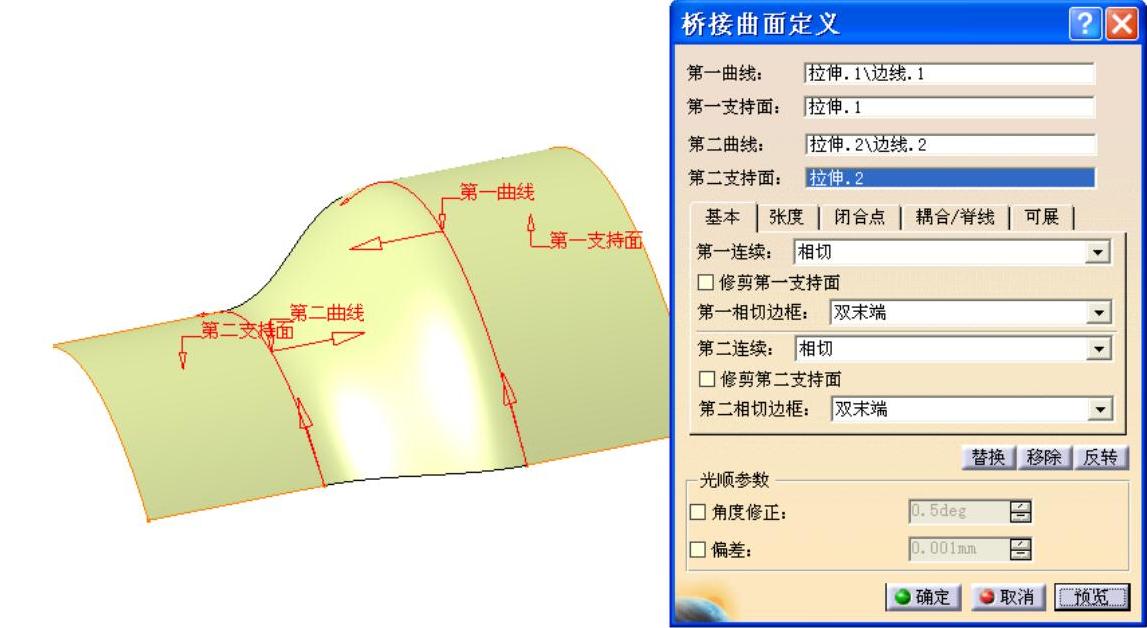

图4-150 创建桥接曲面
