1.定义
拉伸的基本原理,是将原来的曲线沿给定的方向,作线性延伸的操作,以便建立曲面。曲面的拉伸功能和零件设计模块中的凸台工具类似,凸台工具也可通过开放草图轮廓来创建拉伸曲面。
2.操作步骤
1)单击“曲面”工具栏中的按钮,出现“拉伸曲面定义”对话框。
2)选择已创建的曲线特征作为要拉伸的轮廓,并指定拉伸的方向。在“拉伸曲面定义”对话框中的“拉伸限制”选项中设置拉伸限制。也可拖动“限制1”和“限制2”箭头所示方向增加或减小长度值,如图4-100所示。

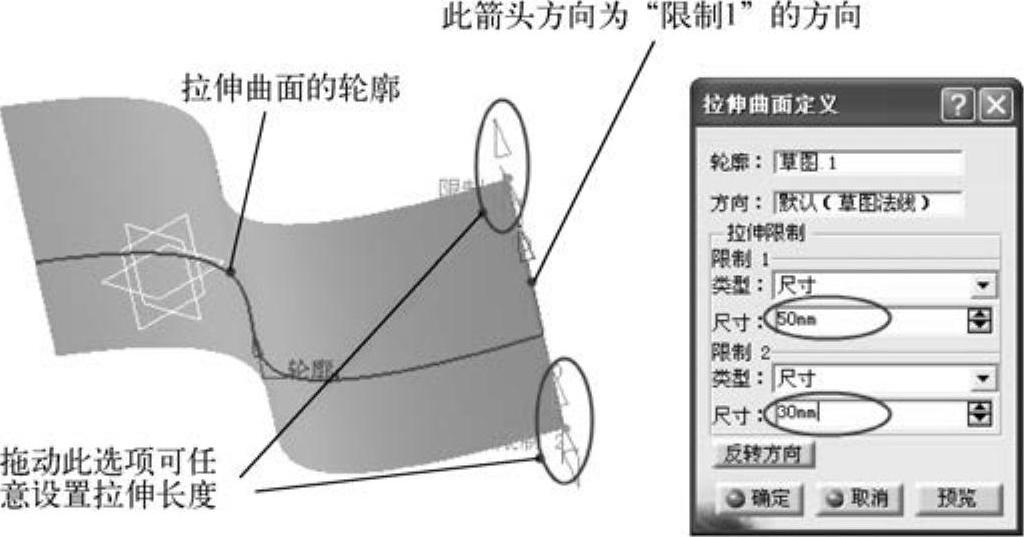

图4-100 设置拉伸曲面的参数
3)单击“拉伸曲面定义”对话框中的按钮,生成拉伸曲面特征,结构树显示已创建拉伸曲面。如图4-101所示。
(www.daowen.com)

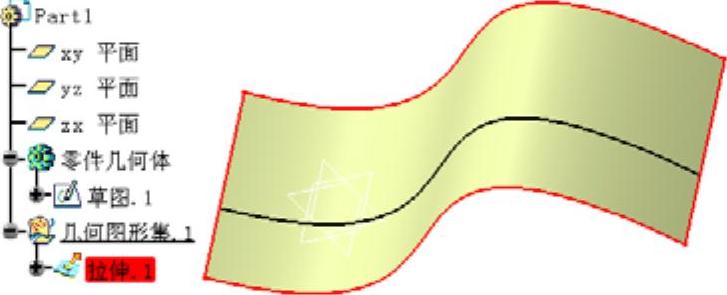

图4-101 创建拉伸曲面特征
3.相关说明
1)关于拉伸轮廓:拉伸轮廓可以是二维草图,可以是线框架构元素,也可以是曲面的边界线,轮廓自身不可以相交。
2)关于拉伸方向:可以选择一条直线(包括草图中的直线)作为其拉伸方向,可以选择一个平面将其法线方向作为拉伸方向,也可以在“方向”选项中单击鼠标右键,通过选择X、Y、Z轴向量的分量指定方向。默认情况下,拉伸方向默认为草图平面的法线方向。
3)关于限制:拉伸曲面的限制方式有两种,一种是通过输入数值来限制拉伸尺寸,另一种是通过元素设置拉伸限制,元素可以是平面或曲面,也可以是点,但不能是曲线。
● 尺寸:输入长度值或使用图形操作器定义拉伸的起始限制和结束限制。
● 直到元素:选择一个几何元素作为拉伸曲面的限制参照。如果限制元素是点,则该几何元素是垂直于经过给定点的拉伸方向的平面。
