1.定义

该工具用于在零件文档中创建规则，以用其生成其他几何元素，例如扫描曲面或平行曲线等。一个规则的定义需要两个元素：一个是参考对象，它一般是一条直线；另一个是定义曲线。所定义的规则为两元素间对应点的距离。

2.操作步骤

1）单击“法则曲线”工具栏中的按钮，弹出“法则曲线定义”对话框。

2）选择参考曲线和定义曲线，其他接受系统默认设置，完成后单击按钮，生成一个法则曲线，如图4-97所示。

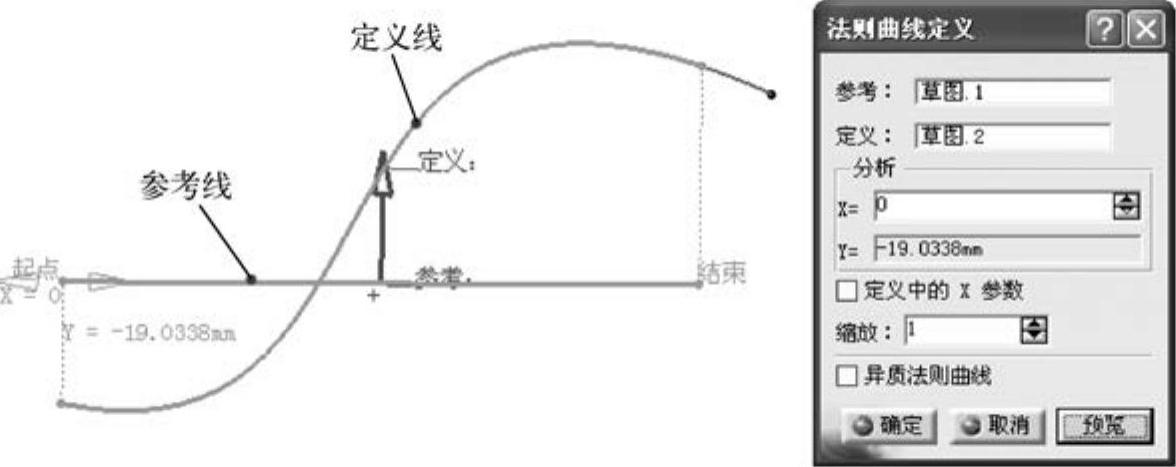

图4-97 创建法则曲线

3.相关说明(www.daowen.com)

1）“法则曲线”在平行线上的使用：先建立一条平行曲线，单击按钮，然后在出现的“平行曲线定义”对话框中单击按钮，选择结构树中已建立好的法则曲线，则平行曲线工具按法则曲线的形状建立了平行曲线，结果如图4-98所示。

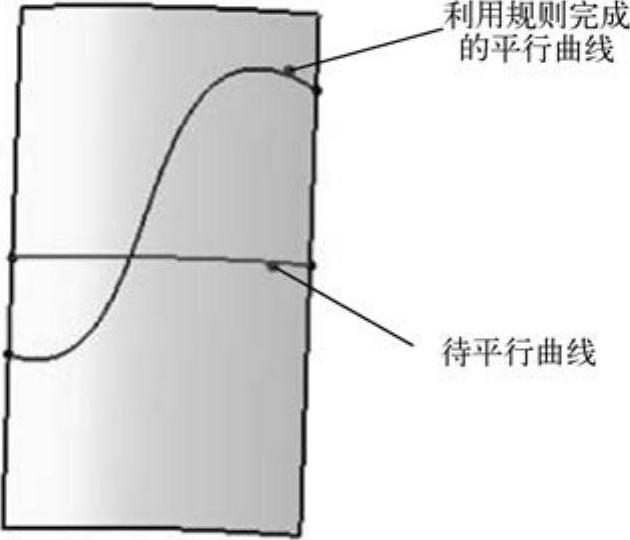

图4-98 使用“法则曲线”创建平行曲线的结果

2）当将定义的规则应用到一个几何元素上时，如果该几何元素的长度不等于参考直线的长度，则系统会自动对规则值进行缩放。

3）如果取消选中对话框中的“定义中的X参数”复选框，则用于定义规则的部分为参考直线与定义曲线的公共区域，否则定义规则的部分取决于定义曲线。

4）缩放：将对应点的距离值（Y值）进行放大缩小。

5）异质法则曲线：定义所应用的法则曲线单位（比率法则曲线无单位；角度法则曲线的单位为度、弧度或级）和距离测量单位（默认为当前单位）。计算法则曲线时，将执行两个转换：从模型单位（毫米）到所存储的测量单位的转换；从已存储并应用的法则曲线单位到模型单位（如果为角度，则为度）的转换。
