该工具栏包括样条线、螺旋线、螺线、脊线、等参数曲线几个工具，如图4-88所示。

1.样条线

样条线是由一系列点拟合而成的光滑曲线，可以利用相切控制样条线的连续性，利用支持面上的几何图形，可以将曲线投影到曲面上，利用此曲线可以直接修剪曲面，如图4-89所示。

图4-88 “曲线”工具栏

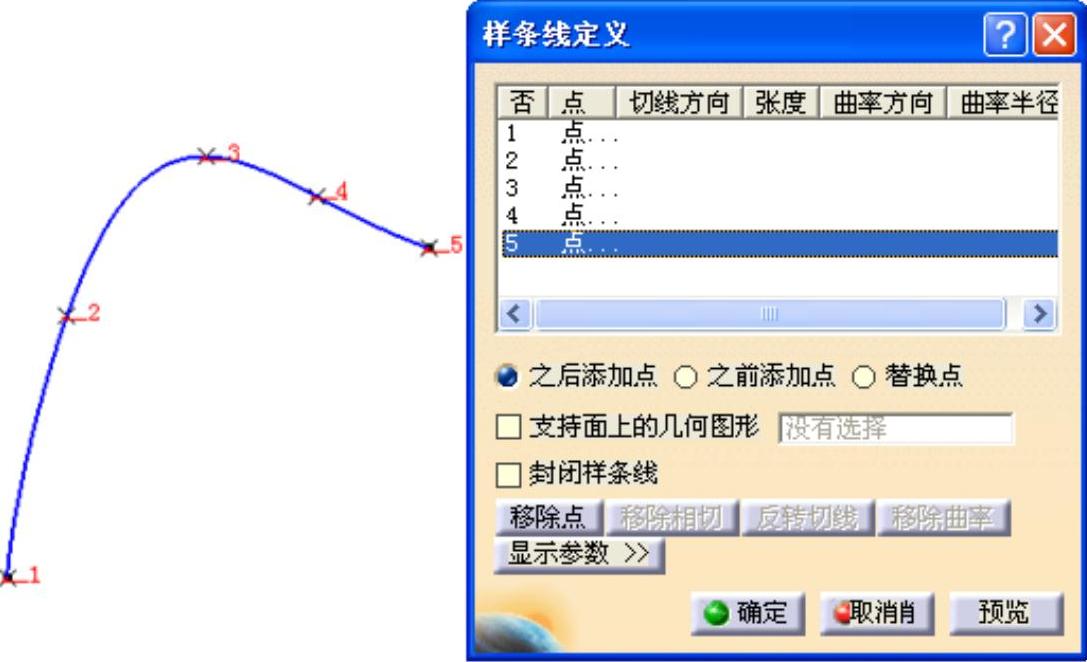

图4-89 样条线定义

单击“曲线”工具栏中的按钮，系统弹出“样条线定义”对话框，在几何区域中依次选择要连接的点，则生成样条曲线。相关参数说明如下。

● 之后添加点/之前添加点/替换点：可以在选择框内选择点，用于在该点之前或之后添加一个节点，或者替换掉选择的点。

● 支持面上的几何图形：将样条线投影到支持面上，如图4-90所示。

● 封闭样条线：点击后系统会自动将样条线封闭。

● 移除点：移除点可以移除样条线上不需要的点。

● 相切：对话框中可以选择当前的点，然后点选曲线控制该点与选择的曲线相切。

● 移除相切：移除相切曲线，此功能与移除曲率功能相同。

● 反转相切：相切的方向不对时，可以利用该按钮调整方向，或单击屏幕上的红色箭头。

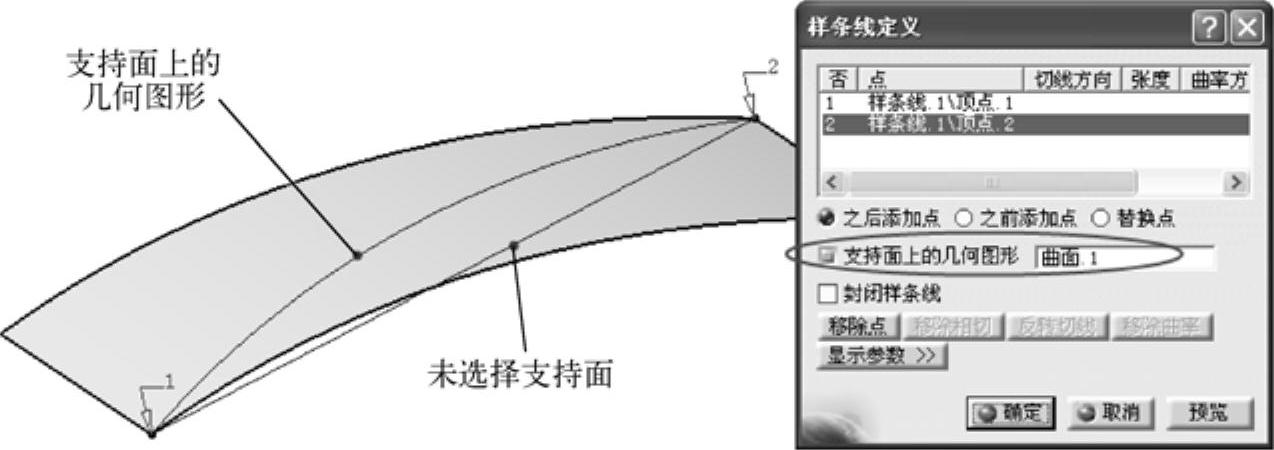

图4-90 支持面上的几何图形

● 曲线张度：可以调整曲线的张度值。

● 连续：有相切和曲率两种方式，选择相应的方式可以控制样条线端点处是相切连续还是曲率连续。

2.螺旋线

该工具用于生成螺旋状曲线，例如线圈、弹簧等。其操作步骤及相关参数说明如下。

1）单击“曲线”工具栏中的按钮，弹出“螺旋曲线定义”对话框。

2）选择起点与轴线，起点与轴线之间的距离为螺旋线的起始半径，所以起点不能在所选的轴线上。然后设置螺旋参数，如螺距、高度、方向、起始角度等。完成设置后单击按钮，生成螺旋曲线，如图4-91所示。

图4-91 创建螺旋线

3）相关说明如下。

● 拔模角度：更改该角度可以生成锥形螺旋线，如图4-92所示。

● 轮廓：用于控制螺旋曲线半径变化的曲线，半径根据轴和选定轮廓之间的距离变化，但起点必须位于轮廓上，如图4-93所示。

● 反转方向：单击该按钮可以更改螺旋线的方向。

3.螺线(www.daowen.com)

该工具用于创建平面内的螺旋状曲线，其操作步骤及相关参数说明如下。

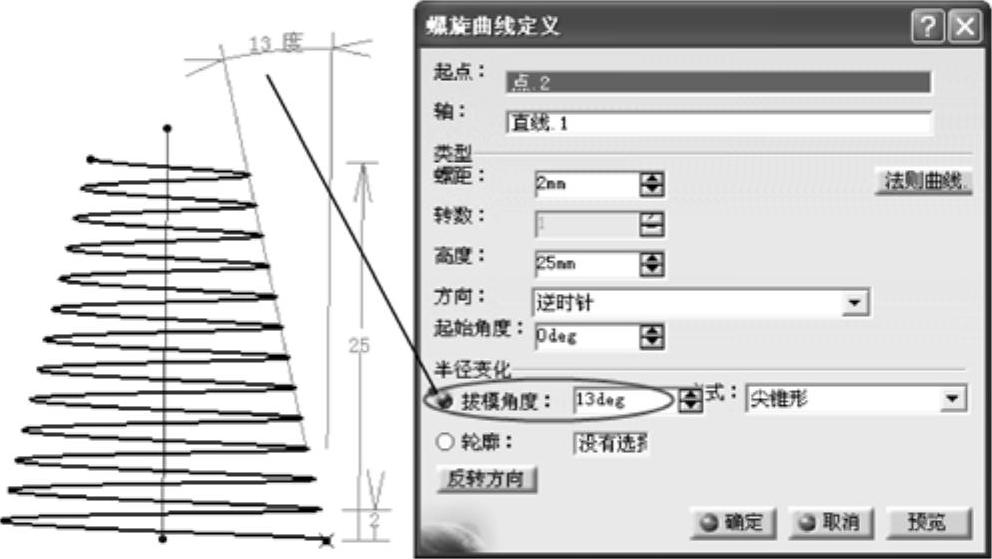

图4-92 创建带拔模角度的螺旋线

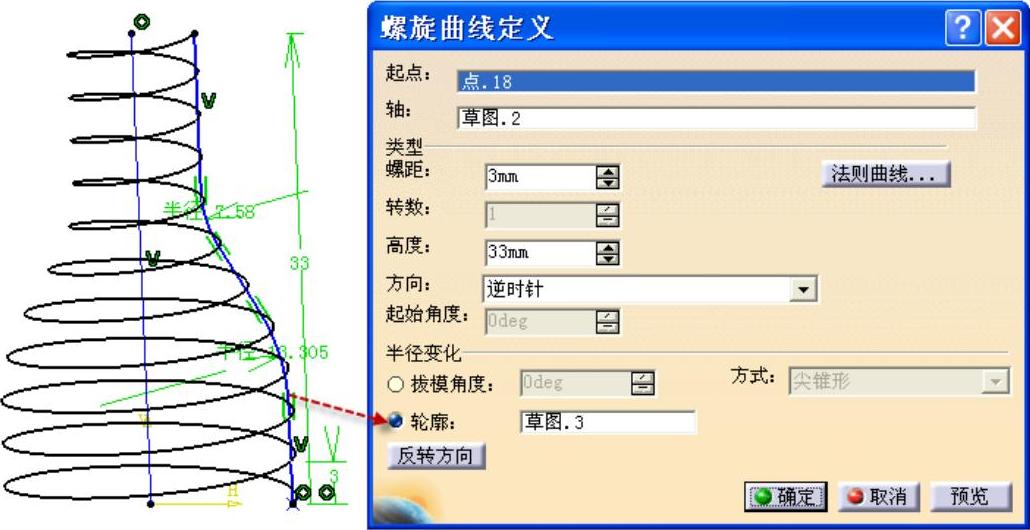

图4-93 带轮廓的螺旋线

1）单击“曲线”工具栏中的按钮，弹出“螺线曲线定义”对话框。

2）选择螺线的支持平面和平面螺线的中心点，然后选择一个参考方向，用以测量平面螺线的起始半径值和平面螺线的角度。

3）在“起始半径”文本框中输入起始半径值，它指从中心点沿参考方向到平面螺线起点的距离，然后选择螺线的旋向是顺时针方向还是逆时针方向。

4）选择平面螺线的创建方式，并输入相应的参数值。有以下几种创建方式。

● 角度和半径：螺线由“参考方向”中给定的“终止角度”和半径值定义。

● 角度和节距：平面螺线由相对参考方向的结束角度和节距（相邻两圈的距离）来定义。

● 半径和节距：平面螺线由结束半径值（最后一圈的半径值）和节距来定义。

5）完成设置后单击按钮，生成平面螺线，如图4-94所示。

4.脊线

该工具的功能是生成一条与一系列平面或平面曲线垂直的曲线。脊骨曲线在扫掠曲面、多截面曲面等造型时应用较多。CATIAV5提供了两种生成脊线的方法，如图4-95所示。

1）利用一组平面生成脊骨曲线：选择一组平面，系统会生成一条与所有平面垂直的脊线。也可以指定一个起始点，如果起始点不在所选的平面上，系统会自动将其投影到第一个平面上作为脊骨曲线的起始点。

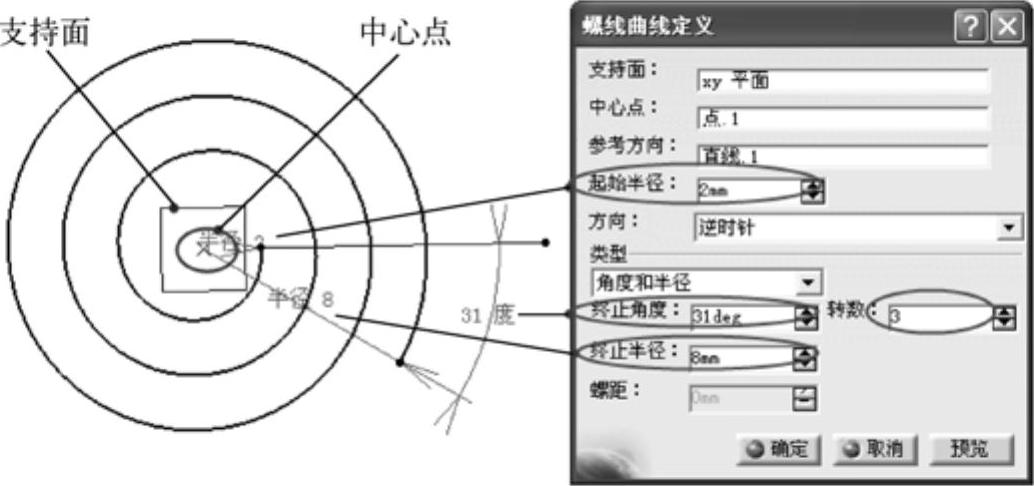

图4-94 创建螺线曲线

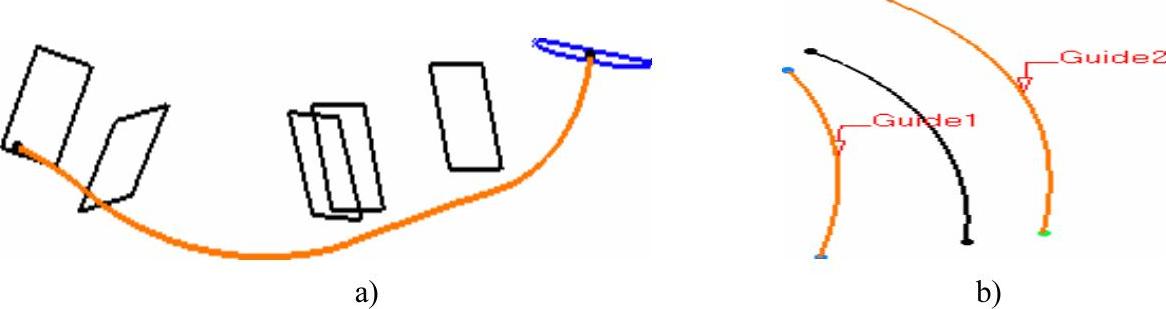

图4-95 两种生成脊线的方法对比

a）利用平面生成脊线 b）利用引导线生成脊线

2）利用引导线生成脊线：在“脊线定义”对话框中的引导线空白区域内单击鼠标左键，然后选择两条引导线，系统会自动生成相对应的脊骨曲线。这种脊线在创建扫掠面时非常有用。

5.等参数曲线

该工具用于设置如何管理与支持面关联的等参数曲线，其操作步骤如下。

1）单击“曲线”工具栏中的按钮，弹出“等参数曲线”对话框。

2）在几何区域中选择曲面作为支持面，然后选择点元素，即等参数曲线需要通过的位置点，可以直接在曲面上点选，得到等参数曲线的位置。

3）定义等参数曲线的方向，在定义点之后，方向会自动定义。也可以右键重新指定方向，同时在曲面上的绿色箭头可以更改曲线的位置。完成后单击按钮，生成等参数曲线，如图4-96所示。

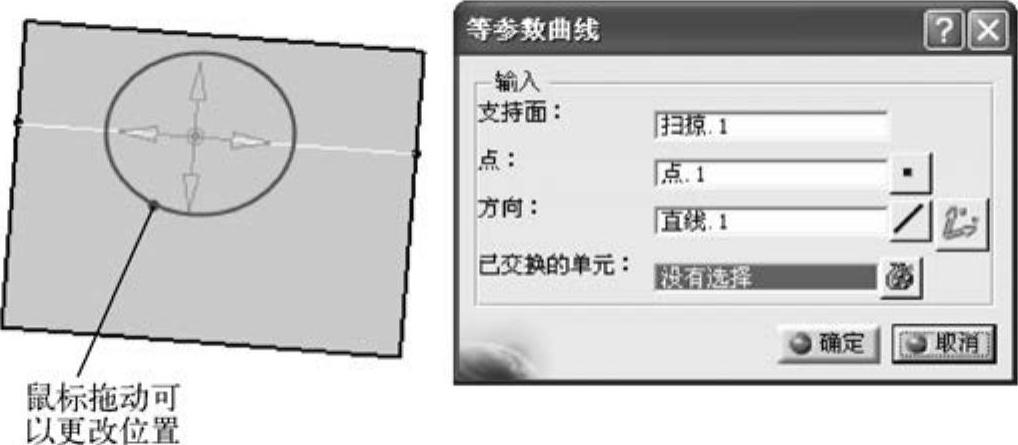

图4-96 创建等参数曲线
