该工具栏包括圆、圆角、连接曲线、二次曲线4个工具，如图4-68所示。

1.圆

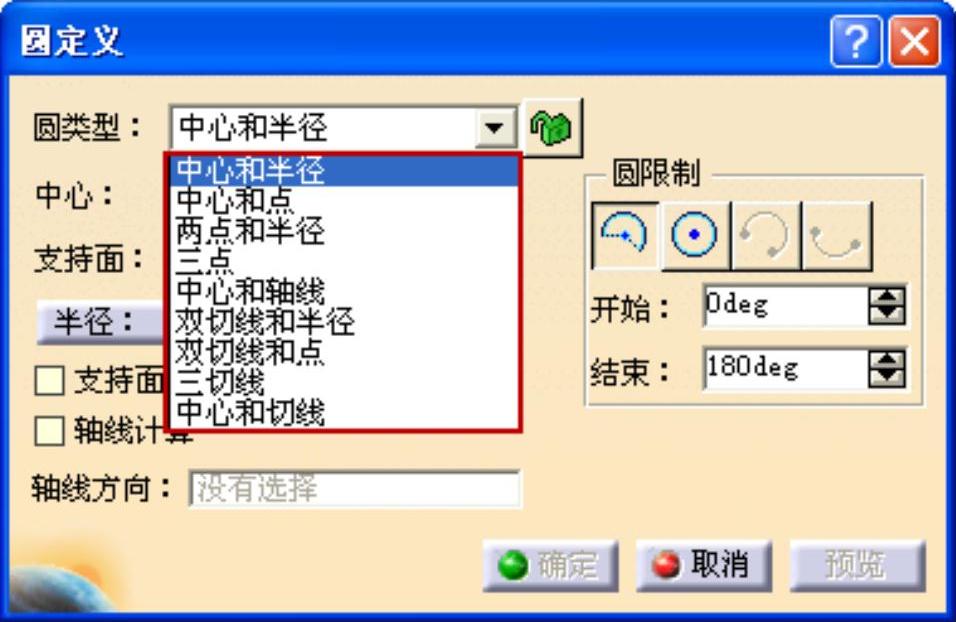

单击“圆-圆锥”工具栏中的按钮，打开“圆定义”对话框，如图4-69所示。CATIA提供了9种创建圆的方式，分别为：中心和半径、中心和点、两点和半径、三点、中心和轴线、双切线和半径、双切线和点、三切线、中心和切线。该工具既可以生成平面圆，也可以在曲面支持面上生成圆在该支持面上的投影。

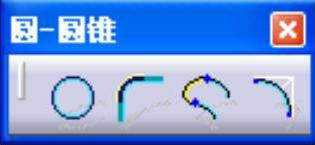

图4-68 “圆-圆锥”工具栏

● 支持面：定义圆生成所在的平面，如果一个选定的输入是平面曲线，则“支持面”被设置为默认值（平面），选中“支持面上的几何图形”复选框后，可以把圆投影到支持面上。

图4-69 “圆定义”对话框

● 圆限制：可以控制生成的圆为整圆还是局部圆，通过在“开始：”和“结束：”文本框中输入相应的数值可以控制生成的圆是整圆还是局部圆。

● 轴线计算：可以自动生成圆的轴线。以下是9种圆类型的创建方法：

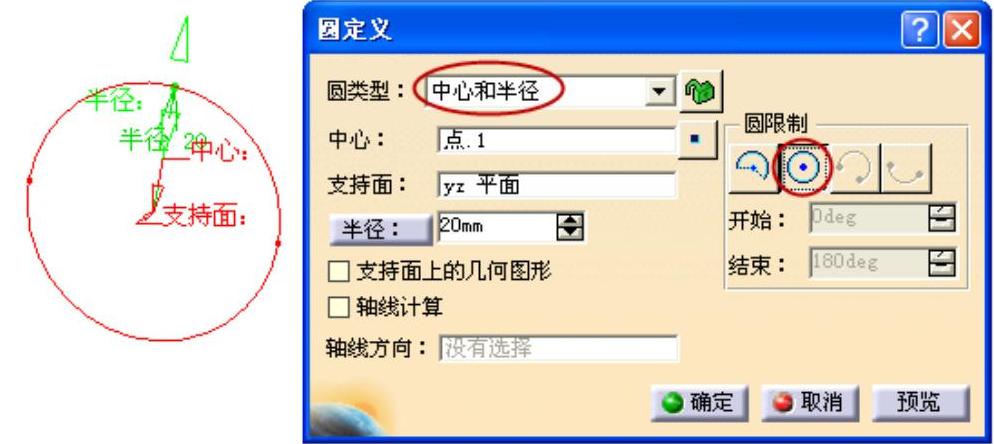

1）中心和半径：该方法通过定义圆心、半（直）径和支持面的方法来定义圆，如图4-70所示。

图4-70 “中心和半径”创建圆

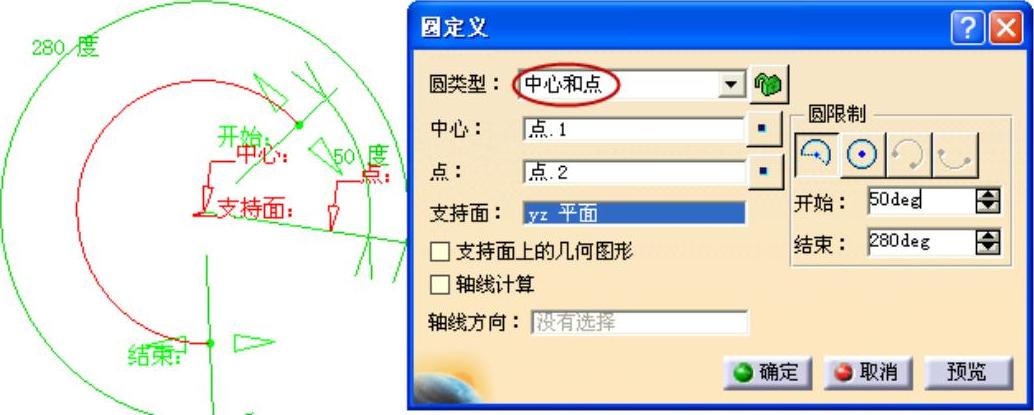

2）中心和点：该方法通过定义圆心、圆周上一点以及支持面的方法来定义圆，如图4-71所示。

图4-71 “中心和点”创建圆

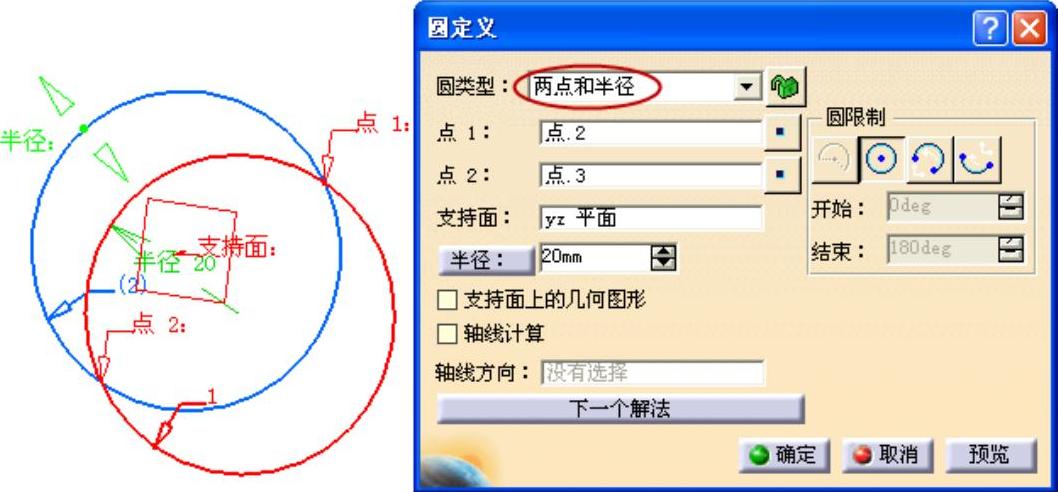

3）两点和半径：该方法用于生成已知圆上两点及半（直）径的圆。所选择的点应位于支持面上，且两点间距必须小于或等于两倍的半径值，如图4-72所示。

图4-72 “两点和半径”创建圆

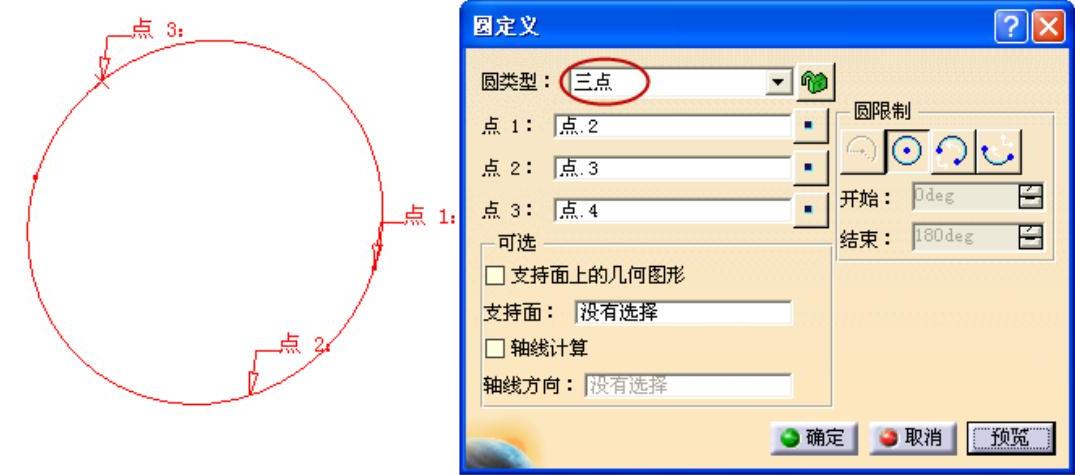

4）三点：该方法用于生成通过指定三点的圆，如图4-73所示。

图4-73 “三点”创建圆

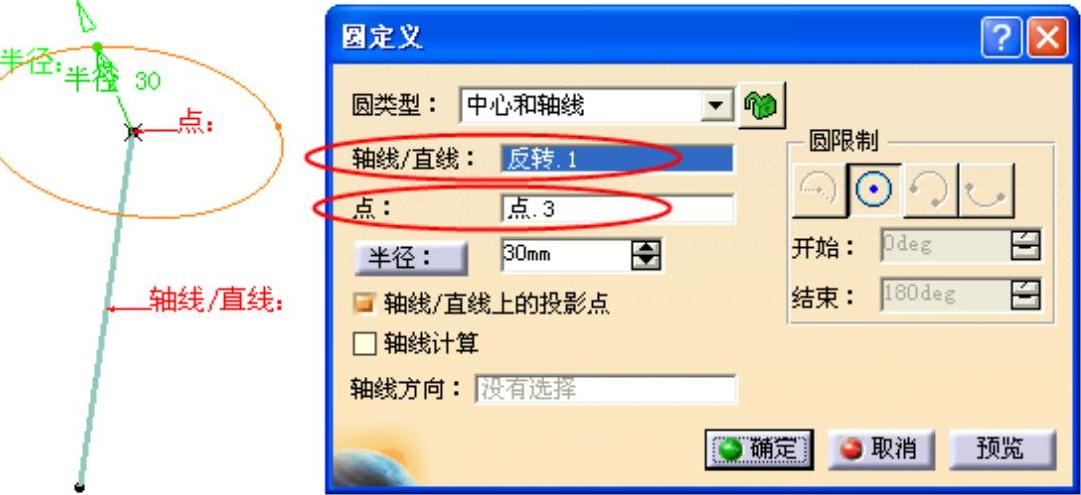

5）中心和轴线：该方法用于生成已知圆心、圆所在平面的轴心线及半（直）径的圆。如图4-74所示。

图4-74 “中心和轴线”创建圆

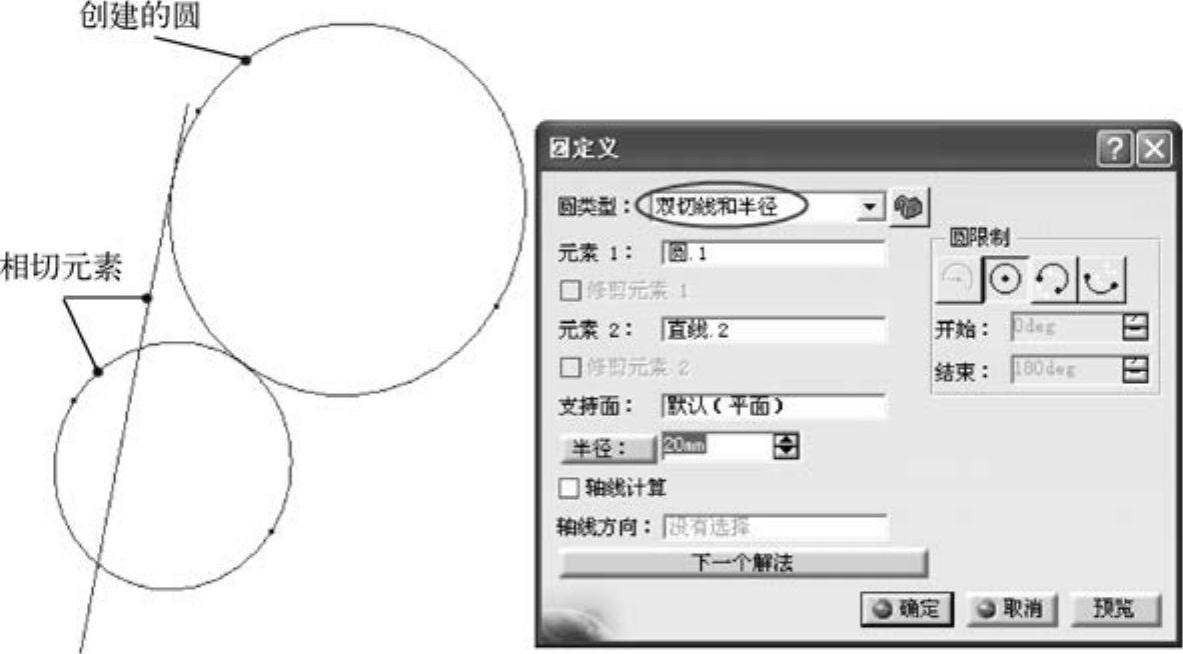

6）双切线和半径：该方法用于生成与所选择的两个元素（点或曲线）相切的，指定半（直）径值的圆。多结果时，可以在所需圆的位置单击，以确定唯一的结果，如图4-75所示。

图4-75 “双切线和半径”创建圆

7）双切线和点：该方法用于生成通过一点，并与所选择的两个元素（点或曲线）相切的圆，如图4-76所示。

图4-76 “双切线和点”创建圆

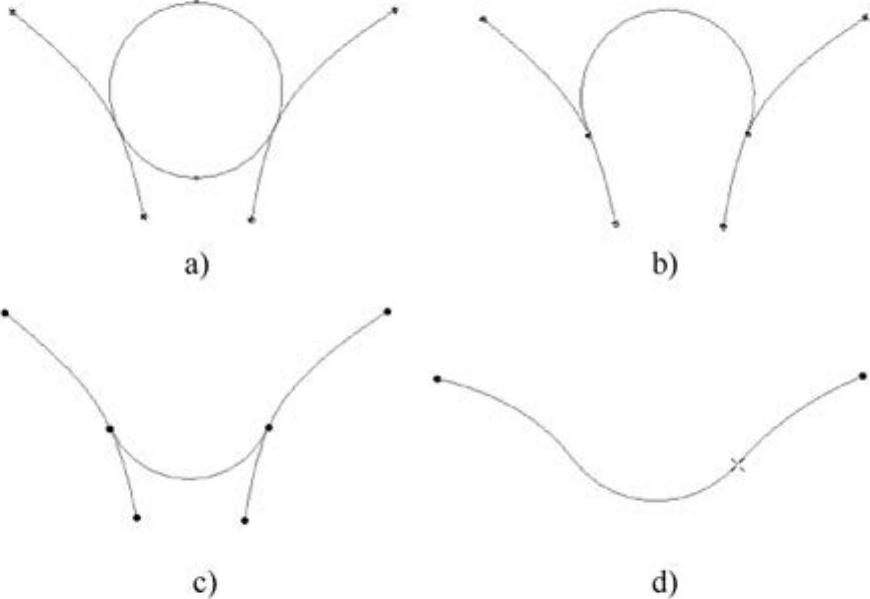

a）完整的圆 b）修剪圆 c）补充修剪圆 d）两个修剪元素修剪圆

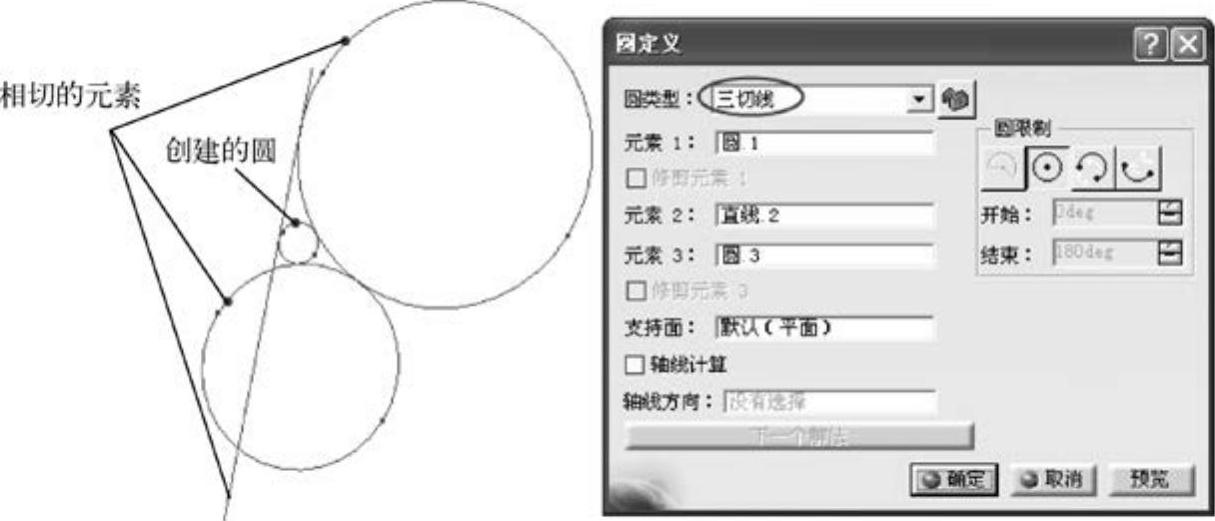

8）三切圆：该方法用于生成与指定三个元素（点或曲线）相切的圆。依次选择三条曲线，单击确认即可生成，如图4-77所示。

图4-77 “三切圆”创建圆

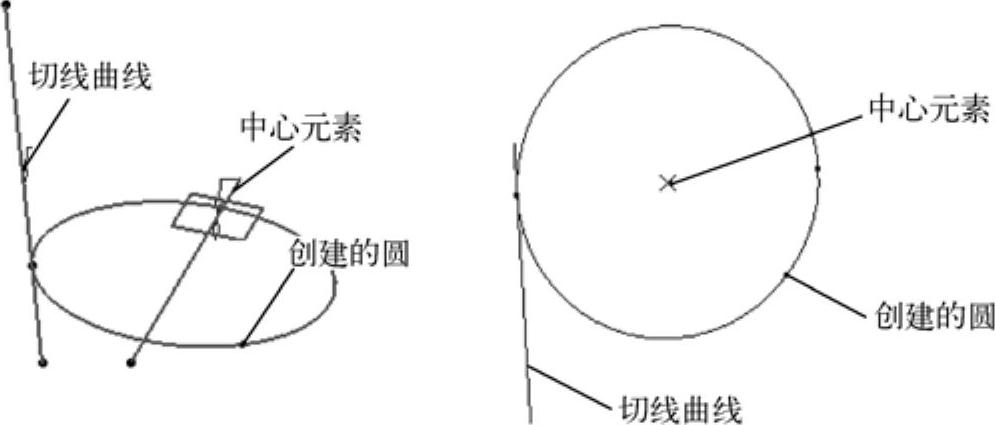

9）中心和切线：通过定义圆心所在的曲线、相切曲线、半（直）径生成圆，或者通过定义圆心、相切曲线生成圆，如图4-78所示。

图4-78 “中心和切线”创建圆

2.圆角

该工具用于进行在两条曲线之间或点和曲面之间创建圆角，其操作步骤如下。

1）单击“圆-圆锥”工具栏中的按钮，弹出“圆角定义”对话框。

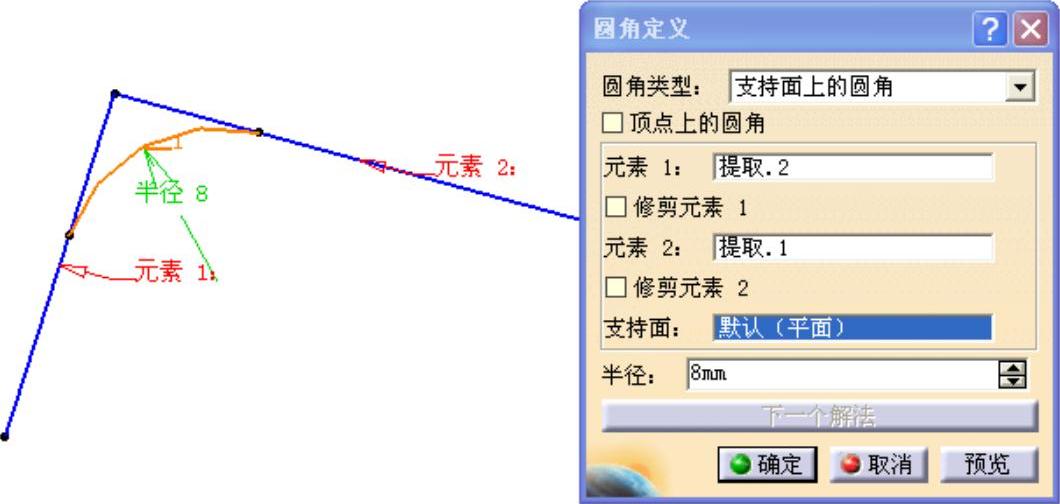

2）在几何区域中依次选择两条曲线，然后选择支持面并设置圆角半径值，最后单击按钮，生成圆角曲线，如图4-79所示。

(www.daowen.com)

图4-79 创建圆角特征

3）相关说明如下。

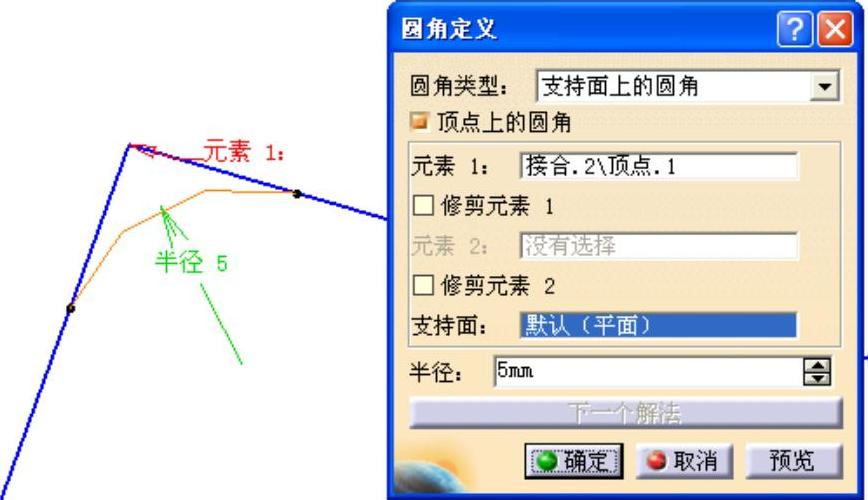

● 顶点上的圆角：选择的目标元素为顶点，对该顶点进行倒角，如图4-80所示。

图4-80 创建顶点上的圆角

● 修剪元素：选中“修剪元素1”和“修剪元素2”复选框，可以修建基础曲面，使边界与圆角曲线构成一个整体曲线。

小提示：

该工具多应用于制作薄板零件或管路的时候去除尖角。

3.连接曲线

连接曲线是指在两个线框元素之间生成满足指定几何约束条件（点连续、切矢连续、曲率连续）的中间曲线，其操作步骤及相关参数说明如下。

1）单击“圆-圆锥”工具栏中的按钮，弹出“连接曲线定义”对话框。

2）选择第一条曲线及桥接曲线在该曲线上的边界点，可以用鼠标动态移动边界点；选择第二条曲线及桥接曲线在该曲线上的边界点。

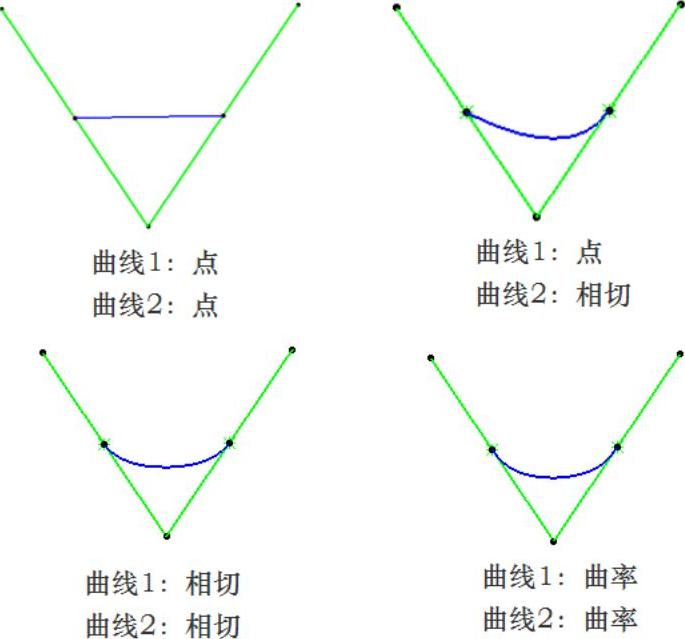

3）从“连续”下拉列表框中选择连续的类型，系统提供了三种连续类型：点连续、切矢连续、曲率连续，如图4-81所示。

4）如有必要的话，可指定张度值的大小，其值越大，表示所选曲线对所生成的桥接曲线越平缓。

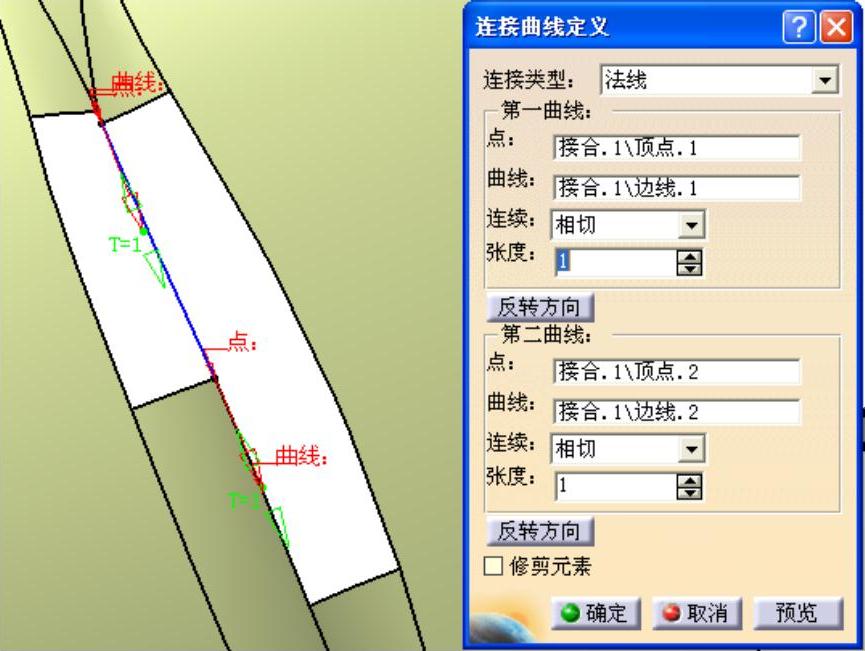

5）在曲线的每一个端点上都显示一个箭头，它表示曲线在端点的方向。可以单击箭头，以改变其方向。完成设置后单击按钮，生成连接曲线，如图4-82所示。

图4-81 连接曲线的连续类型

图4-82 创建连接曲线

6）相关说明如下。

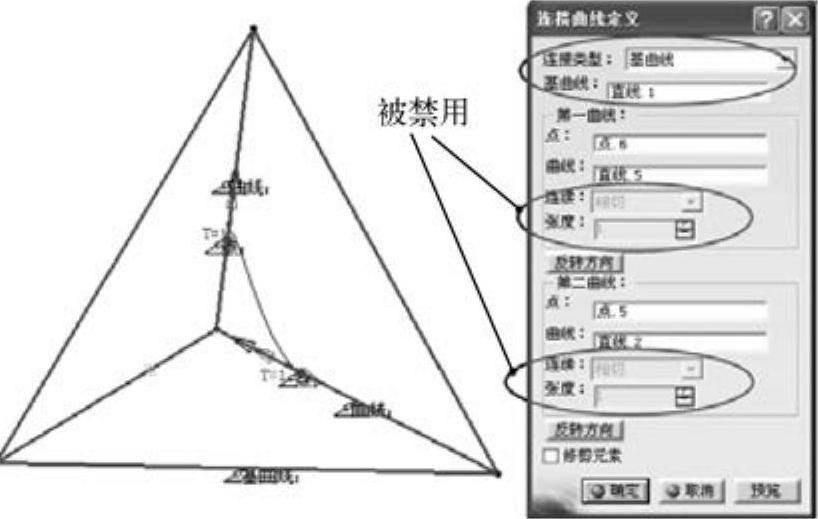

● 基曲线：当创建多个形状相同的轮廓或引导线时，“基曲线”选项十分有用，建立多个连接线时，可以类似于模板，如图4-83所示。

● 修剪元素：将拐角元素的多余部分剪切掉，如图4-84所示。

4.二次曲线

二次曲线是由几种约束定义的曲线：起点和终点、穿越点或切线，而结果曲线是抛物线、双曲线或椭圆的弧。定义这些曲线所必需的元素包括：两个点、起点切线和终点切线以及一个参数；两个点、起点切线和终点切线以及一个穿越点；两个点、一个切线相交点以及一个参数；两个点、一个切线相交点以及一个穿越点；四个点和一条切线；五个点。其操作步骤如下。

图4-83 选用基曲线

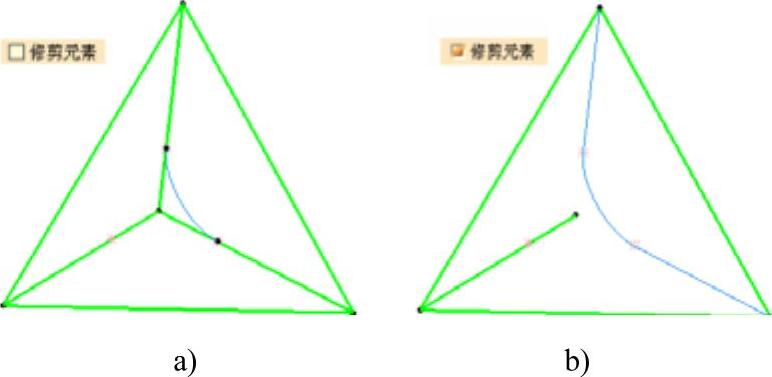

图4-84 修剪元素

a）未勾选“修剪元素” b）勾选“修剪元素”

1）单击“圆-圆锥”工具栏中的按钮，弹出“二次曲线定义”对话框。

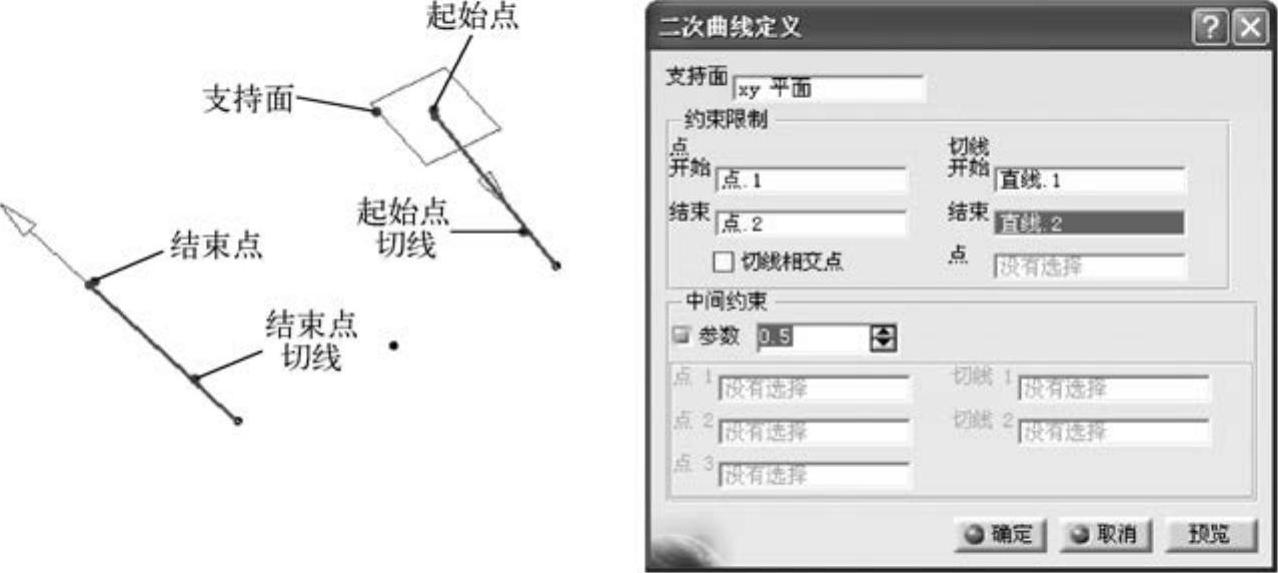

2）在几何区域中选择支持面，然后选择用于约束限制的起始点、结束点以及起点处的切线和结束点处的切线，如图4-85所示。

图4-85 二次曲线相关参数设置

3）其他接受系统默认设置，完成后单击按钮，生成二次曲线，如图4-86所示。

4）相关说明如下。

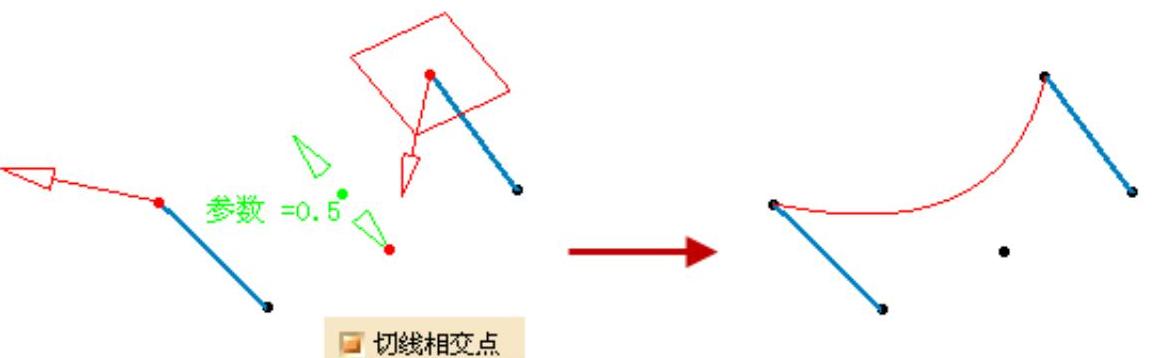

● 切线相交点：用于直接定义起始点切线和结束点切线的点，在穿过起（终）点和选定的点的虚拟直线上创建这些切线，如图4-87所示。

● 中间约束点：即曲线可能穿过的点。这些点必须按逻辑顺序进行选择，即曲线将先穿过起点，然后穿过“点1”、“点2”、“点3”，最后穿过终点。根据曲线的类型，这三点不必全部选择。

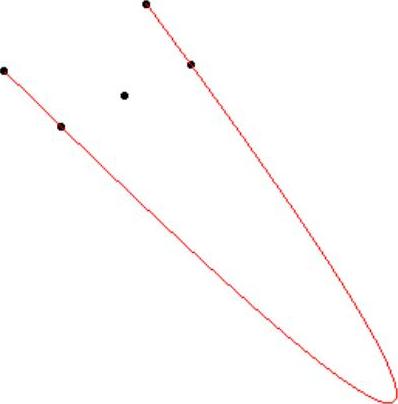

图4-86 创建二次曲线

● 参数：介于0和1之间的比率。如果参数为0.5，结果曲线为抛物线；如果参数大于0小于0.5，结果曲线为椭圆的弧；如果参数大于0.5小于1，结果曲线则为双曲线。

图4-87 切线相交点
