1.定义

该工具用于生成两相交几何体的相交点或相交线，几何体可以是线框或曲面。可以实现面-面相交、线-线相交、线-面相交。

2.操作步骤

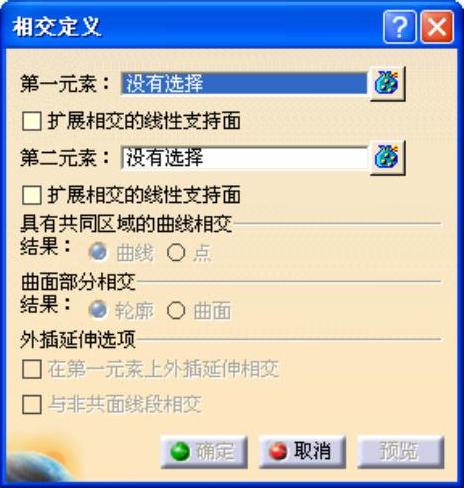

1）单击“线框”工具栏中的按钮，弹出“相交定义”对话框，如图4-58所示。

2）在几何区域中连续选择两个几何体（线框或曲面），可以多选。

3）选择所生成相交元素的类型，单击按钮，生成所选两几何体的交点或交线。

3.相关说明

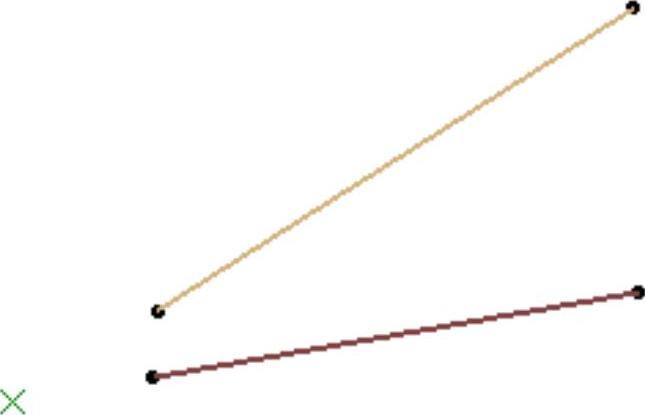

1）扩展相交的线性支持面：两面或线框自动延长后求出交点，如图4-59所示。

图4-58 “相交定义”对话框

图4-59 扩展相交的线性支持面

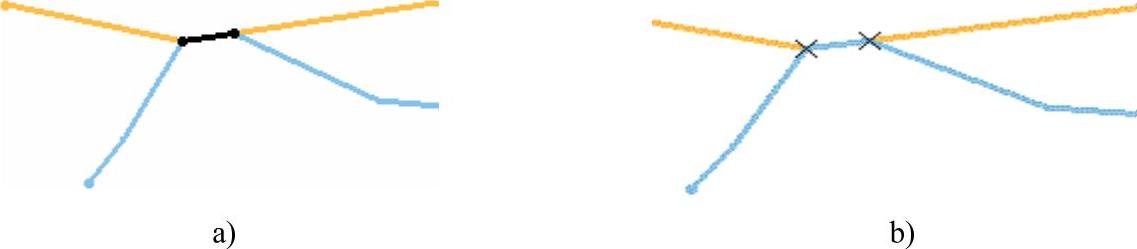

2）具有共同区域的曲线相交：当一曲线与另一曲线或一曲面有共同的部分相交时，可以选此项，如图4-60所示。

图4-60 具有共同区域的曲线相交(www.daowen.com)

a）结果：曲线 b）结果：点

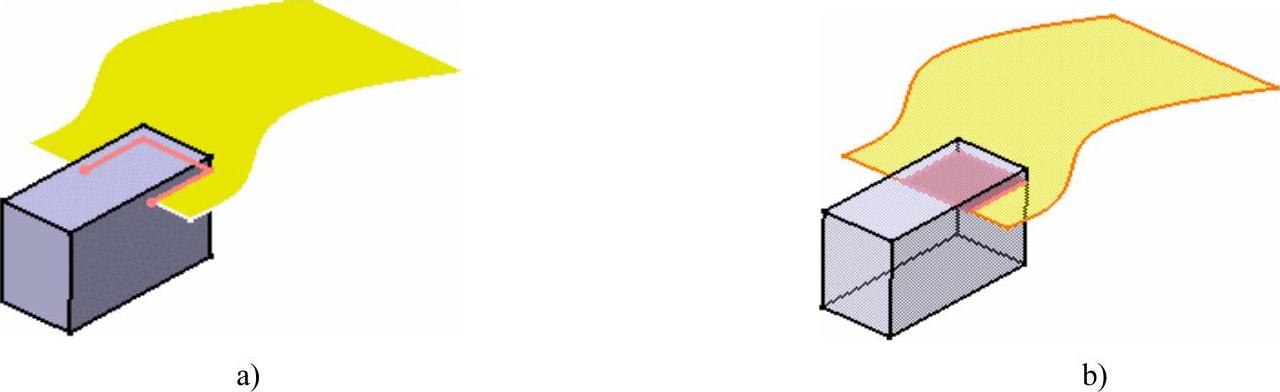

3）曲面部分相交：当一曲面与另一曲面或实体相交时，可以选此项，如图4-61所示。

图4-61 曲面部分相交

a）结果：轮廓 b）结果：曲面

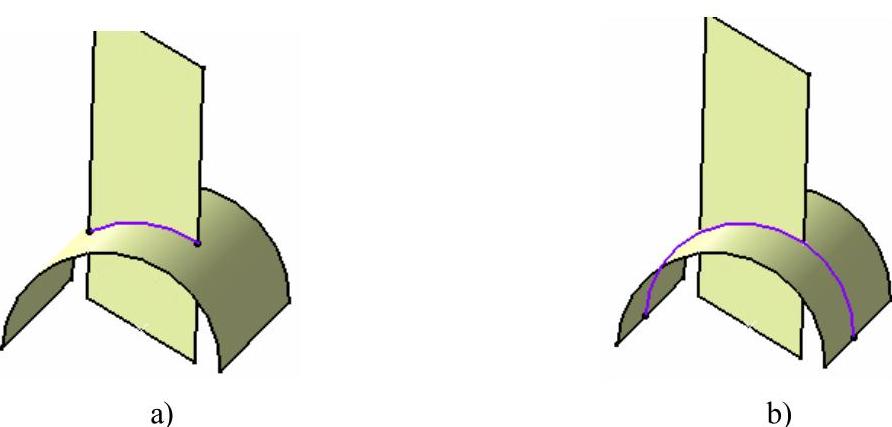

4）在第一元素上外插延伸相交：该选项自动延伸交线，如图4-62所示。

图4-62 在第一元素上外插延伸相交

a）选中该复选框 b）取消选中该复选框

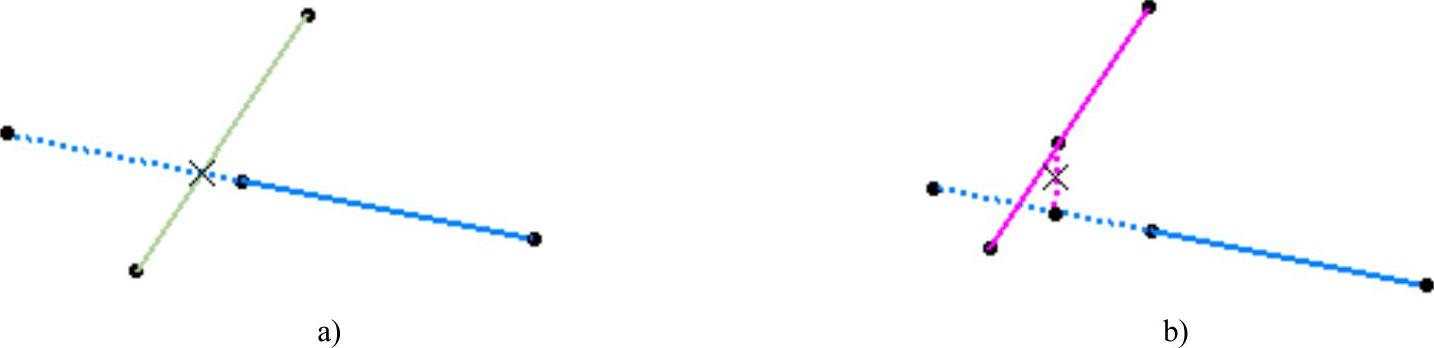

5）与非共面线段相交：用于在两条不相交的曲线上执行相交，如图4-63所示。选中该选项后，“在第一元素上外插延伸相交”复选框自动被选中。

图4-63 与非共面线段相交

a）两线共面 b）两线不共面
