该工具栏包括投影、混合、反射三个工具，用户使用该工具可以在空间内创建各种曲线特征，如图4-52所示。

1.投影

该工具用于把几何元素投影到指定的支持面上，生成投影元素。可以进行投影的元素有如下几种。

● 将点投影到曲面上或线框支持面上。

● 将线框几何图形投影到曲面支持面上。

● 将点和线框的任意组合投影到曲面支持面上。

投影工具的操作步骤及相关说明如下。

图4-52 “投影-混合”工具栏

1）单击“投影-混合”工具栏中的按钮，弹出“投影定义”对话框。

2）从“投影类型”下拉列表框中选择投影的类型，系统提供了如下两种投影类型。

● 法向投影：沿支撑元素的法向进行投影。

● 沿某一方向：需要指定一个法向，沿此方向进行投影。

3）单击“投影的：”选项，然后在几何区域中选择要投影的元素（点或线框元素）。单击后面的按钮，可以选择多个元素。

4）如有需要，可以选择支撑面（投影元素所需要投影的目标）；如果选择沿某一方向的投影类型，还需要选择投影方向，相当于将投影元素拉伸至与支持面的相交位置；如果有多个可能的结果，选择“近接解法”复选框，可以保留最近的投影。完成设置后单击按钮，生成投影元素，如图4-53和图4-54所示。

5）相关说明如下。

● 投影元素：可以选择点和曲线。

● 支持面：可以是曲面也可以是曲线。

● 近接解法：出现多元素的时候使用，保留最近的解法，如图4-55所示。

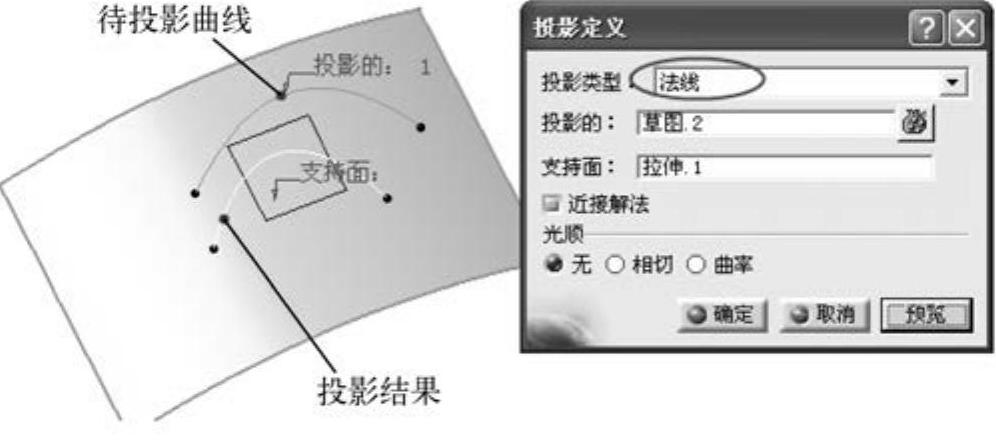

图4-53 沿法线方向投影

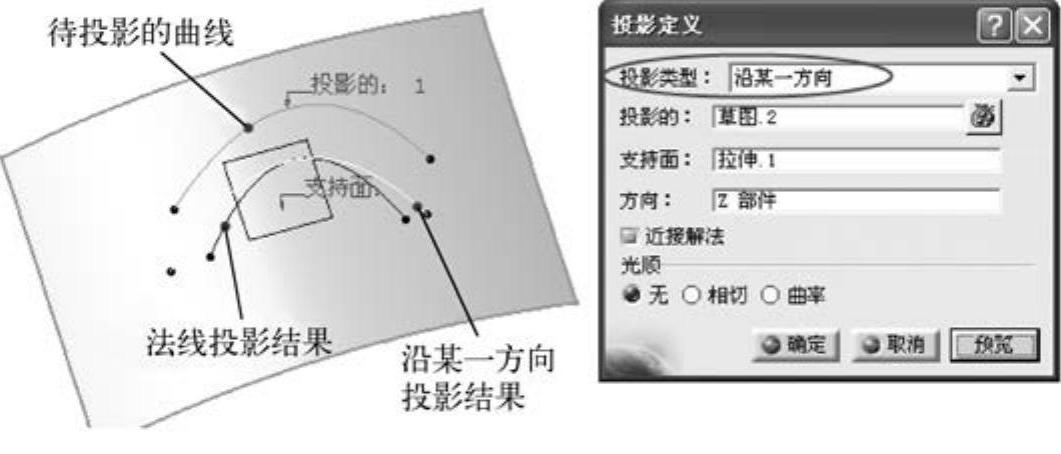

图4-54 沿某一个方向投影

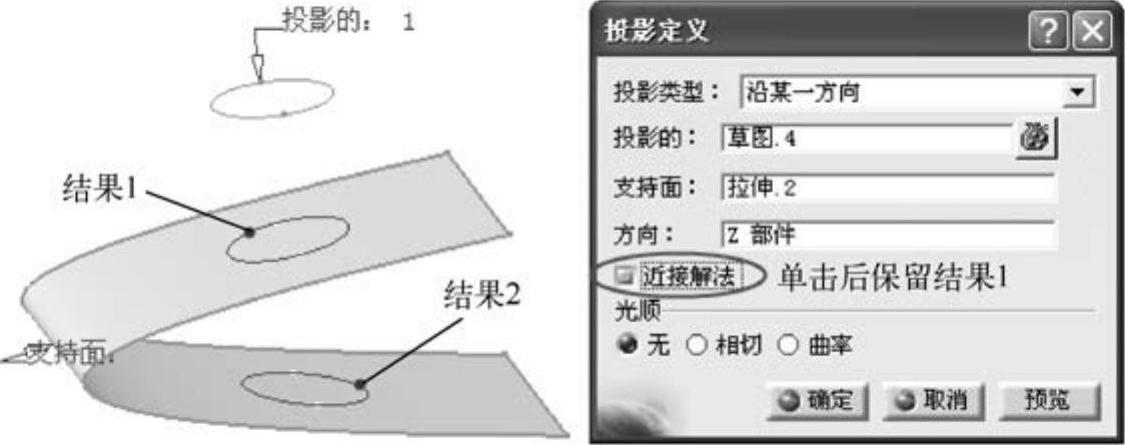

图4-55 近接解法(www.daowen.com)

● 光顺：在投影元素和支持面有节点的时候，投影后的曲线同样会有节点，单击“光顺”选项组中的单选按钮可以对其进行光滑处理。

2.混合

该工具可以将两条曲线分别在指定的方向上拉伸后相交得到交线，操作步骤如下。

1）单击“投影-混合”工具栏中的按钮，弹出“混合定义”对话框。

2）从“混合类型”下拉列表框中选择组合曲线的类型，系统提供了法向和沿矢量方向两种混合类型，分别说明如下。

● 法向：沿曲线所在平面的法向进行拉伸得到的交线。

● 沿矢量方向：按指定的方向对曲线进行拉伸得到的交线。

3）在“曲线1”和“曲线2”选项中设置两条参考曲线，如果选择沿矢量方向的混合类型，则要连续选择两个拉伸方向；如果有多个可能的结果，选择“近接解法”复选框，以保留最靠近于第一条参考曲线的结果。完成设置后单击按钮，生成混合曲线，如图4-56所示。

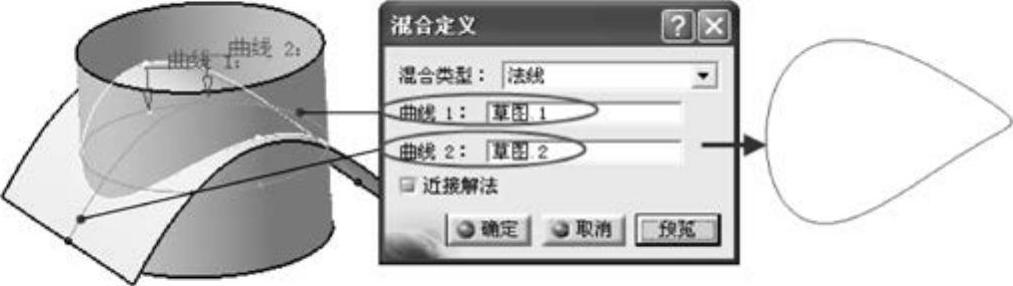

图4-56 创建混合曲线

3.反射线

该工具用于生成曲面的反射曲线，它是由曲面上法向与指定的方向成一定角度的点所构成的曲线，可以应用于进行模具设计时分模线的建立，其操作步骤如下。

1）单击“投影-混合”工具栏中的按钮，弹出“反射线定义”对话框。

2）系统提供了两种定义反射线的类型，分别为圆柱和二次曲线。

● 圆柱：由一个无限远的平行光源生成的反射线。

● 二次曲线：由一个无限远的点光源生成的反射线。

3）分别在“支持面”和“方向”选项中设置反射线的支撑面和指定反射线的方向，并在“角度”文本框中输入角度值，也可以用鼠标动态修改角度值。

4）角度参考的类型有法线和切线两种。如果选择了“法线”模式，角度参考线则为所选矢量方向的法线；如果选择了“切线”模式，角度参考线则为所选矢量方向的切线。完成设置后单击按钮，生成反射曲线，如图4-57所示。

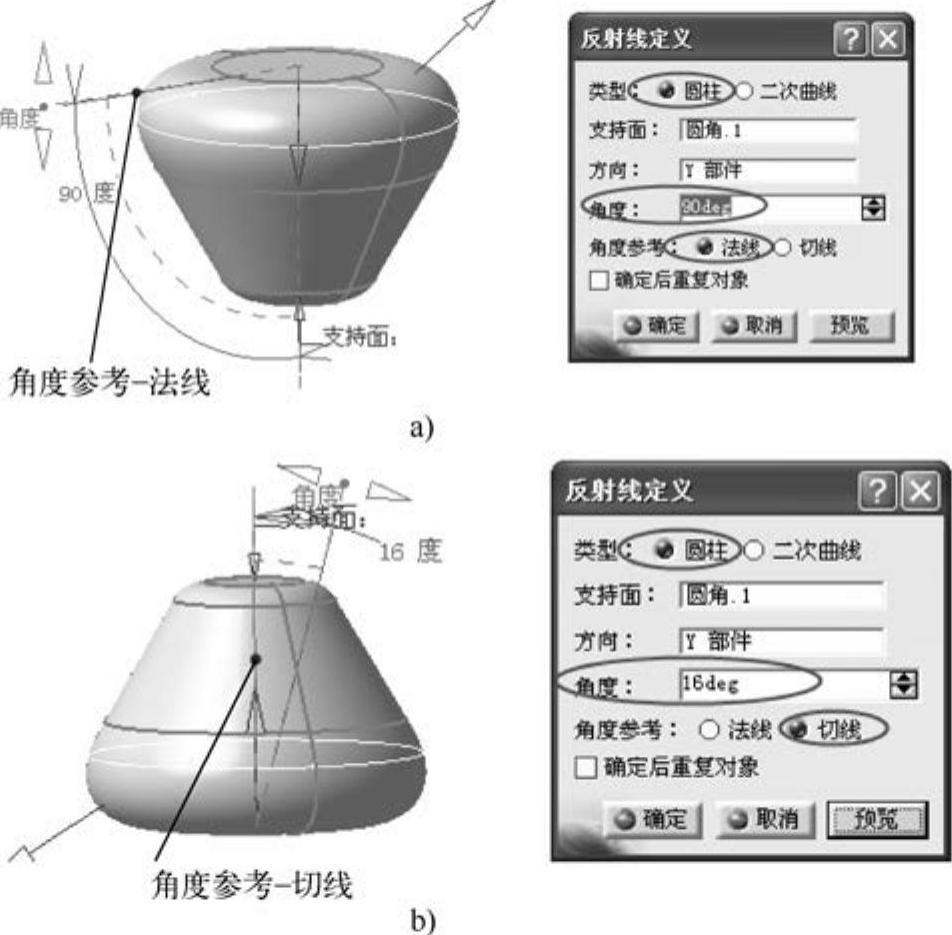

图4-57 不同反射线类型结果对比

a）“法线”模式 b）“切线”模式

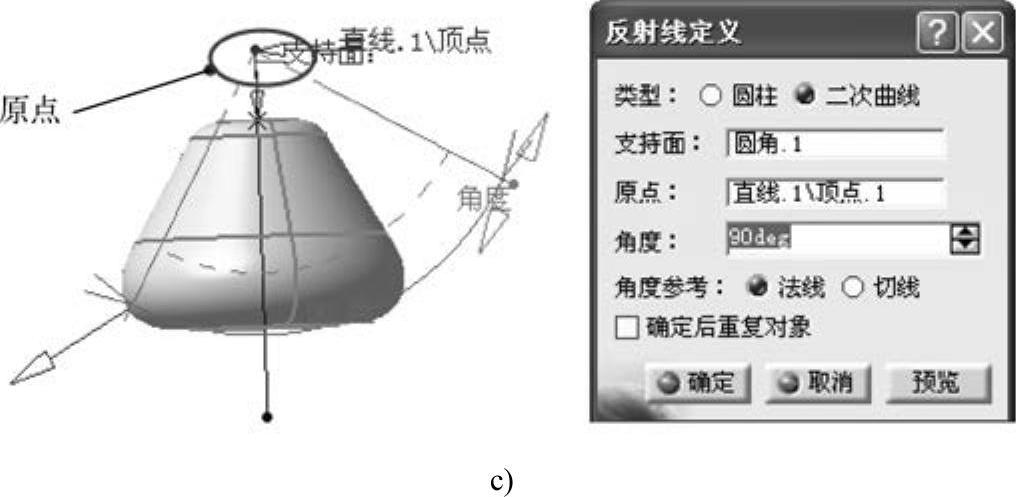

图4-57 不同反射线类型结果对比（续）

c）“二次曲线”类型
