直线工具及轴轴工具的使用方法详解

时间:2023-07-02 理论教育 版权反馈
【摘要】:图4-25 “直线-轴线”工具栏1)点-点:该方法用于生成两点间的直线,起点可以沿直线方向在第一点延伸直线长度,可以是负值,如图4-27所示。图4-33 “曲面的法线”创建直线图4-34 “角平分线”创建直线2.轴轴工具用于创建圆、椭圆、长圆曲线及旋转曲面等特征某一方向或法线方向的轴线特征。

直线工具及轴轴工具的使用方法详解

工具栏包括直线、轴、折线三个命令,用户使用该工具可以在空间创建各种各样的直线、轴线及折线元素,如图4-25所示。

1.直线

单击“直线-轴线”工具栏中的978-7-111-34833-7-Chapter04-32.jpg按钮,打开“直线定义”对话框,如图4-26所示。

CATIA提供了6种创建直线的方式,分别为:点-点、点-方向、曲线的角度/法线、曲线的切线、曲面的法线和角平分线。如果指定支撑面,最后生成的直线会被投影到支撑面上。


图4-25 “直线-轴线”工具栏

1)点-点:该方法用于生成两点间的直线,起点可以沿直线方向在第一点延伸直线长度,可以是负值,如图4-27所示。

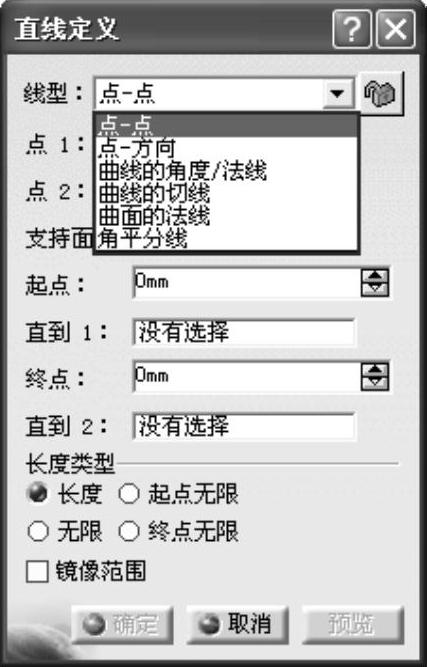

图4-26 “直线定义”对话框

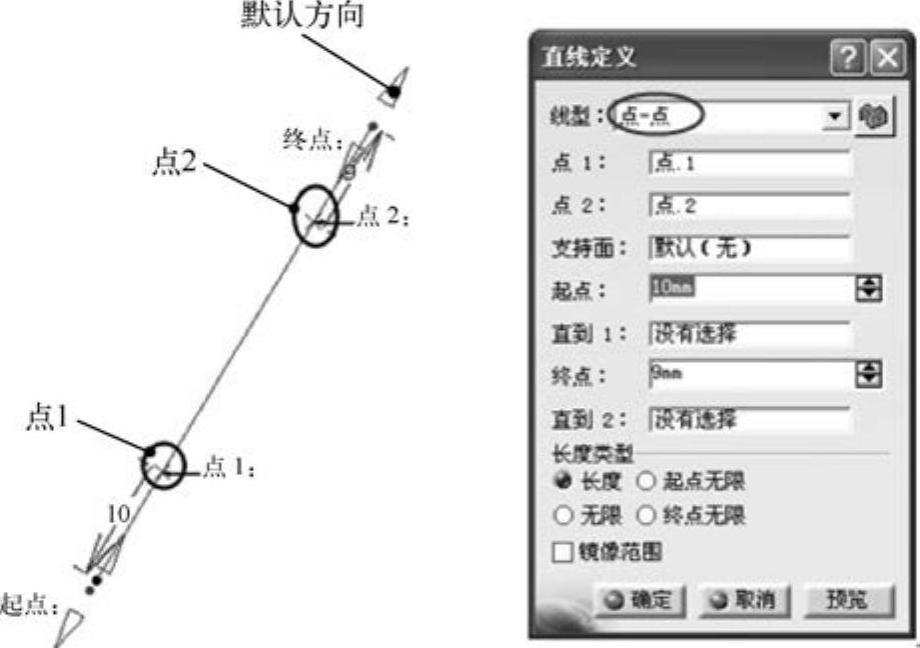

图4-27 “点-点”创建直线

● 支持面:可以选择曲面,则直线会投影到曲面上,虽然建立的是直线,但是实际却是位于曲面表面的曲线。

● 起点:在该选项后的文本框中可以设置沿指定方向的延伸长度值。

● 直到1:该选项可以用几何元素(比如平面)来限制建立直线的长度。

● 长度类型:使用该选项组可以建立无限长的直线,在实际设计中意义不大。

镜像范围:选中该复选框后,起点值会与终点值保持相等。

2)点-方向:该方法用于生成通过一点并与指定方向平行的直线。指定方向也可以选择一个平面,这样,创建的直线方向则是平行于该平面法线的方向。另外,指定方向也可以选择坐标系的各坐标轴,然后输入长度值,起点及终点数值即可生成直线,如图4-28所示。

3)曲线的角度/法线:该方法用于生成通过一点,并与一指定曲线在该点的切线成一定角度的直线。当指定角度为90°时,所生成的直线垂直于指定的曲线,如图4-29所示。

使用该命令可以生成一些特征螺旋线,需要选择曲面端面上的曲线,且直线通过的点位于该曲线上。选中978-7-111-34833-7-Chapter04-36.jpg复选框,并选择整个曲面作为生成直线的支持面,生成的螺旋线如图4-30所示。

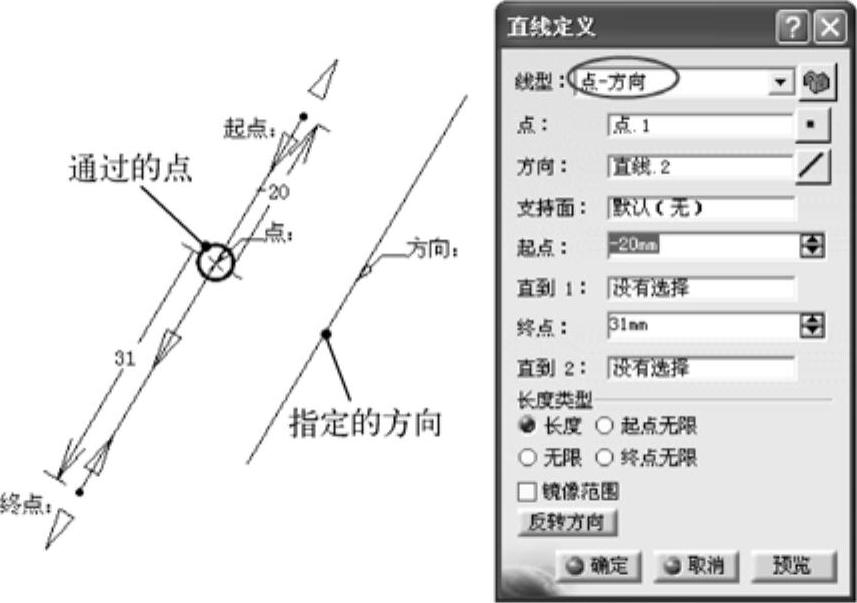

图4-28 “点-方向”创建直线

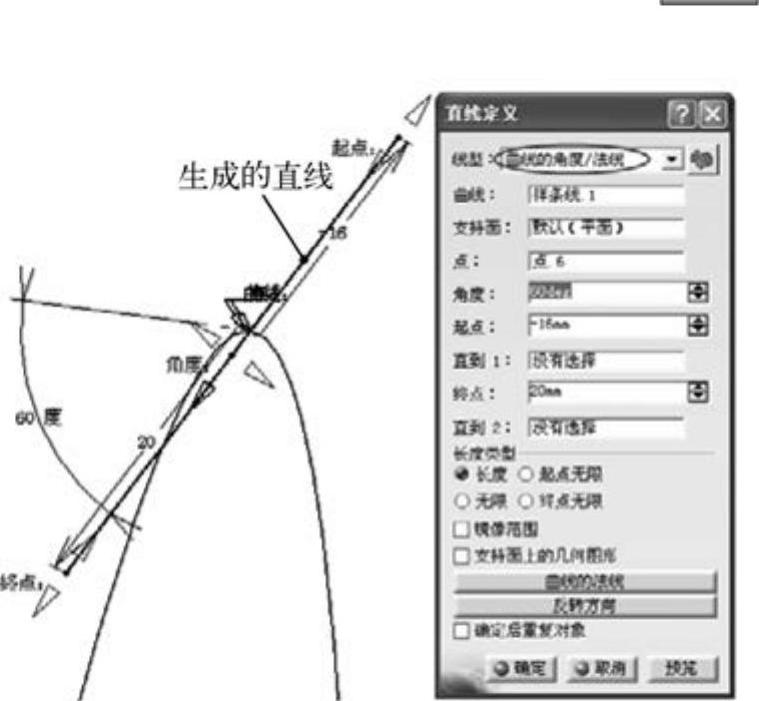

图4-29 “曲线的角度/法线”创建直线

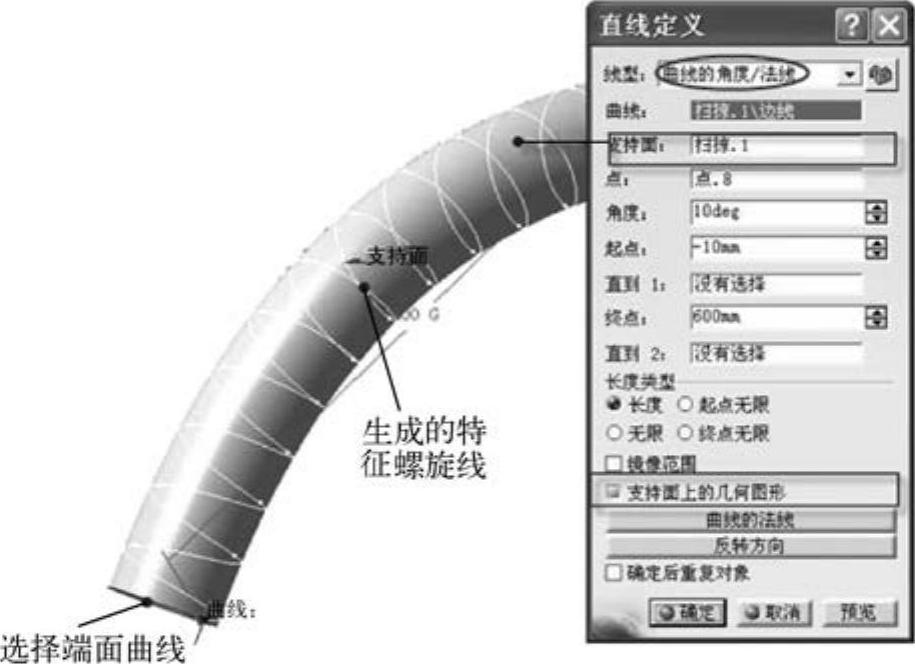

图4-30 创建特征螺旋线

4)曲线的切线:该方法用于生成曲线的切线。

如果所选的元素为一点,且该点在所选曲线上,则所生成的切线通过该点与曲线相切,如图4-31所示。

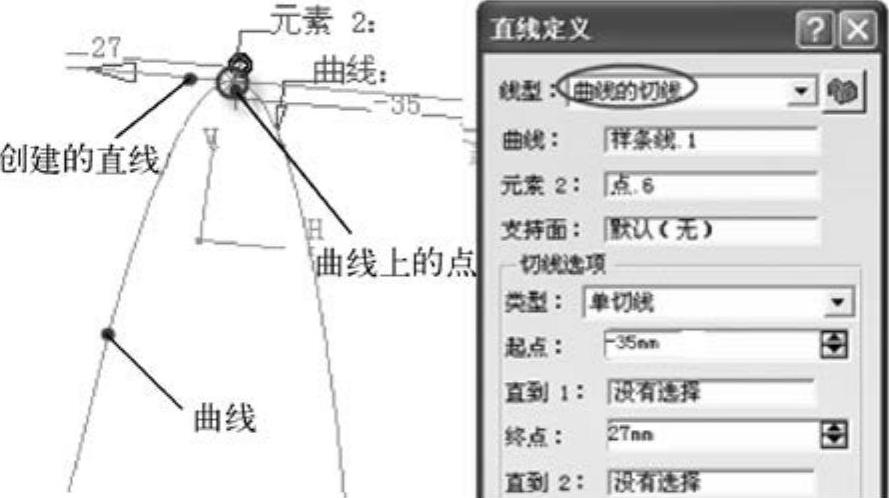

图4-31 “曲线的切线”创建直线

如果该点不在曲线上,这时切线选项有两种情况:一种曲线类型为“单切线”,另一种曲线类型为“双切线”。如果“元素2”选项为一条曲线,则切线选项类型自动切换成双切线,则所生成的切线还与该曲线相切。如果出现多解的情况,可以用鼠标单击选择需要的曲线,如图4-32所示。(www.daowen.com)

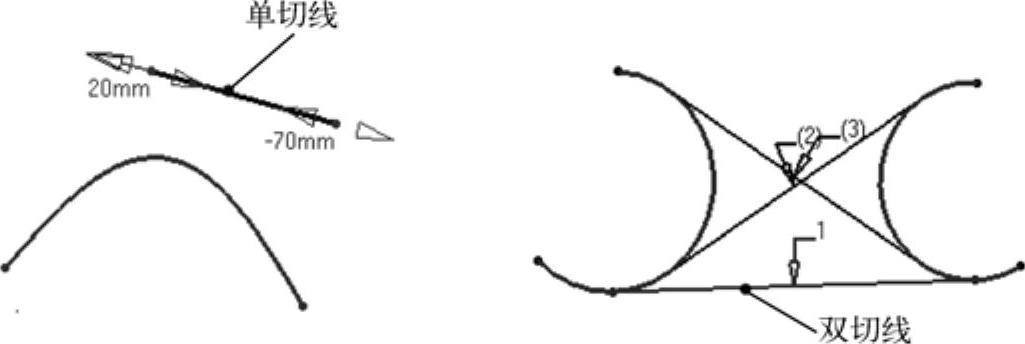

图4-32 创建曲线的切线

5)曲面的法线:该方法用于生成过曲面上一点,并与曲面垂直的直线,如图4-33所示。

6)角平分线:该方法用于通过一点生成两直线的角平分线,如图4-34所示。

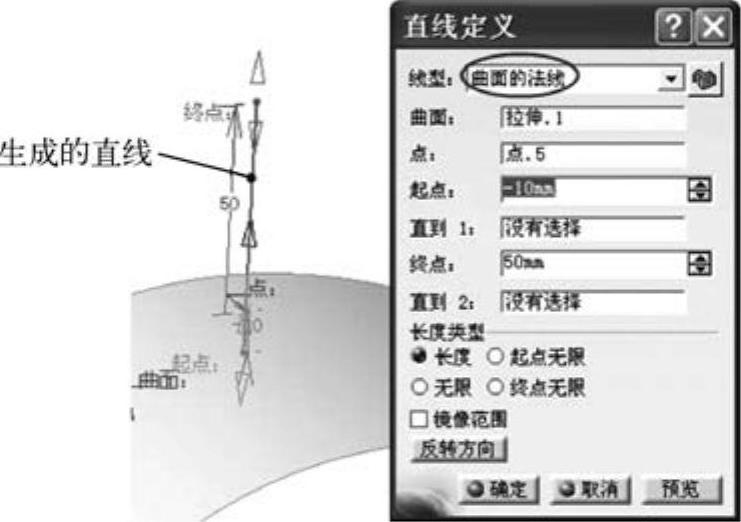

图4-33 “曲面的法线”创建直线

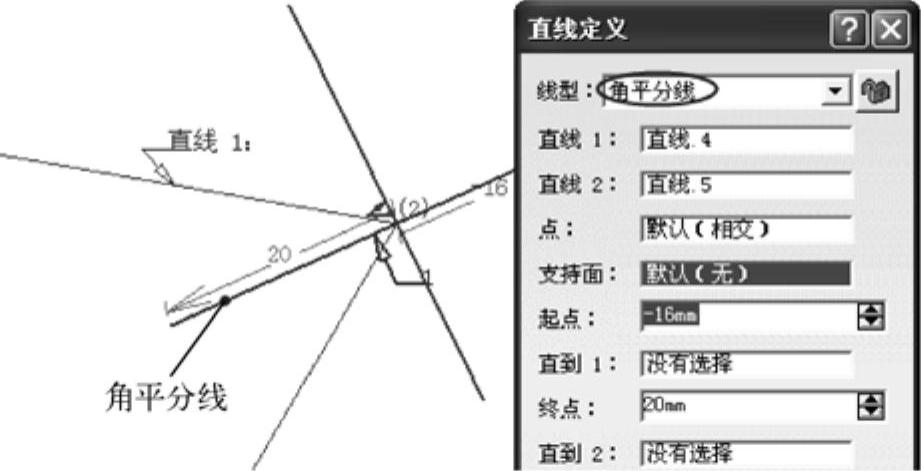

图4-34 “角平分线”创建直线

2.轴

轴工具用于创建圆、椭圆、长圆曲线及旋转曲面等特征某一方向或法线方向的轴线特征。单击“直线-轴线”工具栏中的978-7-111-34833-7-Chapter04-44.jpg按钮,打开“轴线定义”对话框,选择不同的定义轴线元素并指定轴线方向后,系统提供了相应的几种轴线类型。除定义轴线元素为旋转曲面时,轴类型组合列表被禁用外,圆、椭圆和长圆曲线元素分别有三种轴线类型可供选择,如图4-35所示。

3.折线

所谓折线是指由多条首尾相连的直线组成的直线段组,在相邻两直线之间可以倒角,可以用于创建管路之类的产品。其操作步骤及相关参数说明如下。

1)单击“直线-轴线”工具栏中的978-7-111-34833-7-Chapter04-45.jpg按钮,系统弹出“折线定义:”对话框。

2)在几何区域内依次选择组成折线的点元素,可以通过对话框右侧的按钮添加点或编辑点。

3)用户也可以对除端点外的所有点添加倒角半径,方法是在列表中选择要添加倒角的点,在“半径:”文本框中输入倒角半径值,如图4-36所示。

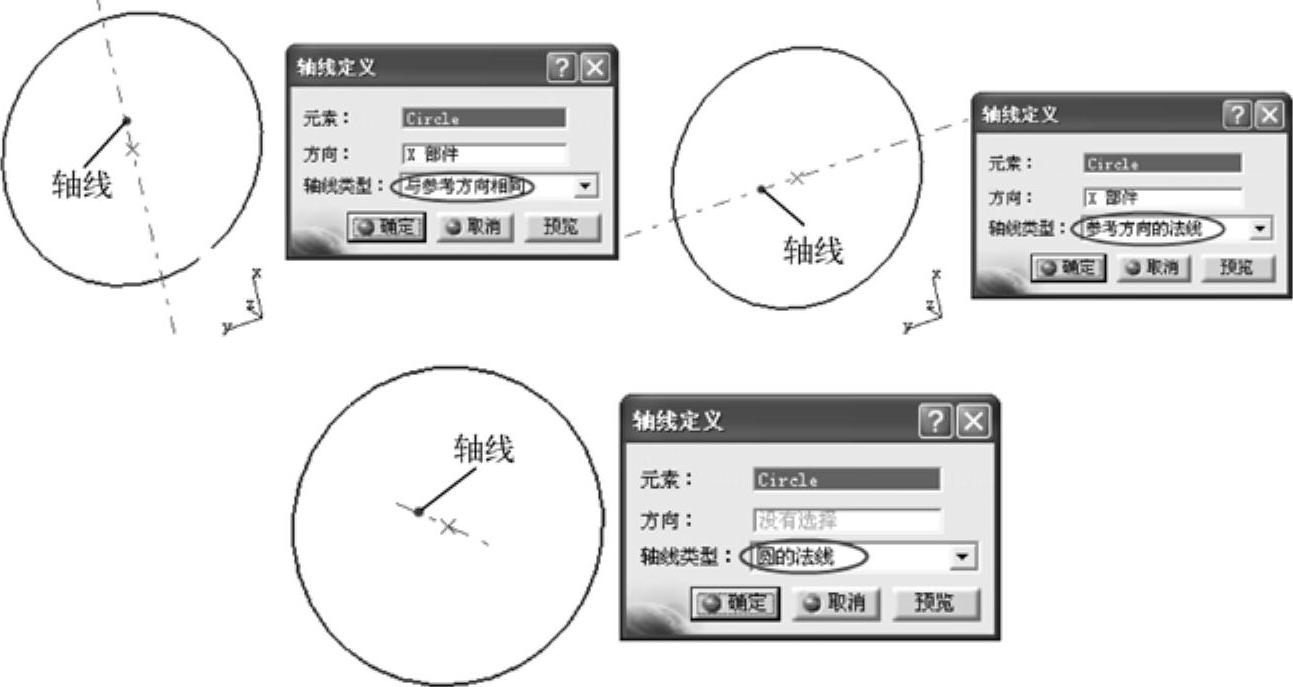

图4-35 创建不同类型的轴线

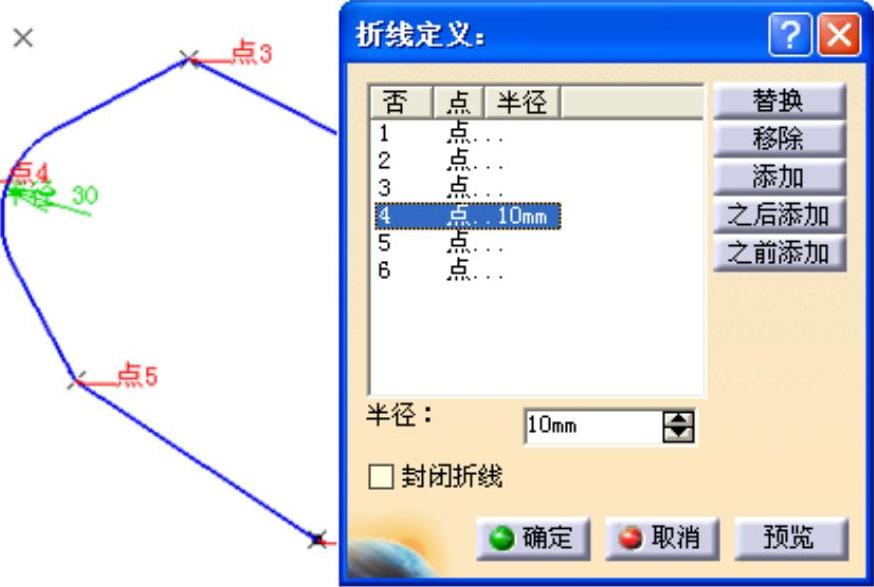

图4-36 创建折线

4)单击对话框中的978-7-111-34833-7-Chapter04-48.jpg按钮可以进行结果预览,确认结果后单击978-7-111-34833-7-Chapter04-49.jpg按钮,完成折线的创建。

5)相关参数说明如下。

● 替换:用其他点来替换当前选择的点。

● 移除:移除掉选错的点。

● 添加:在最后选择的点后添加点。

● 之后添加:在当前选择之后添加点。

● 之前添加:在当前选择之前添加点。

● 半径:在当前选择点的位置生成一个圆角。

● 封闭折线:将折线封闭。
