1.定义

双侧拔模工具可以通过选择一个中性面，对模型的中性面双侧进行拔模。这个命令有两种模式：一个是“反射/反射”模式，另一个是“中性/中性”。“反射/反射”模式与功能拔模反射线工具使用方法相同，对有圆角的模型进行反射线拔模；“中性/中性”模式与功能拔模工具使用方法相同，对直线边界进行拔模，如图3-237所示。

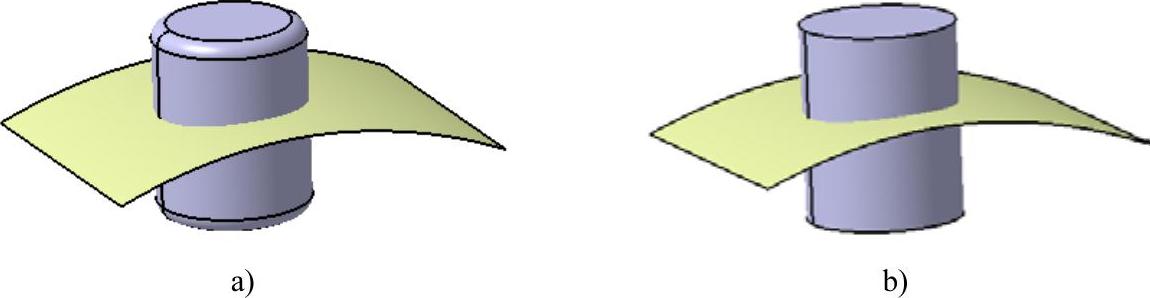

图3-237 不同拔模模式的适用情况

a）“反射/反射”模式适用 b）“中性/中性”模式适用

2.操作步骤

1）选择双侧拔模工具，系统弹出“双侧拔模”对话框。在“模式”选项中选择“反射/反射”模式，如图3-238所示。

2）在“主”选项卡中的“角度”选项中输入需要拔模的角度，单击“分离元素”选项，然后选择曲面作为到分离元素的面，如图3-239所示。

3）设置完成后单击按钮，创建双侧拔模特征，如图3-240所示。

4）同样的方法适用于“中性/中性”模式的双侧拔模特征，在此不再赘述，如图3-241所示。(www.daowen.com)

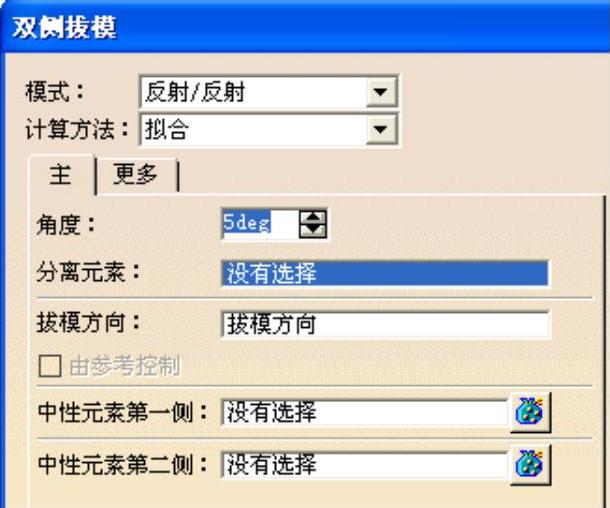

图3-238 “双侧拔模”对话框

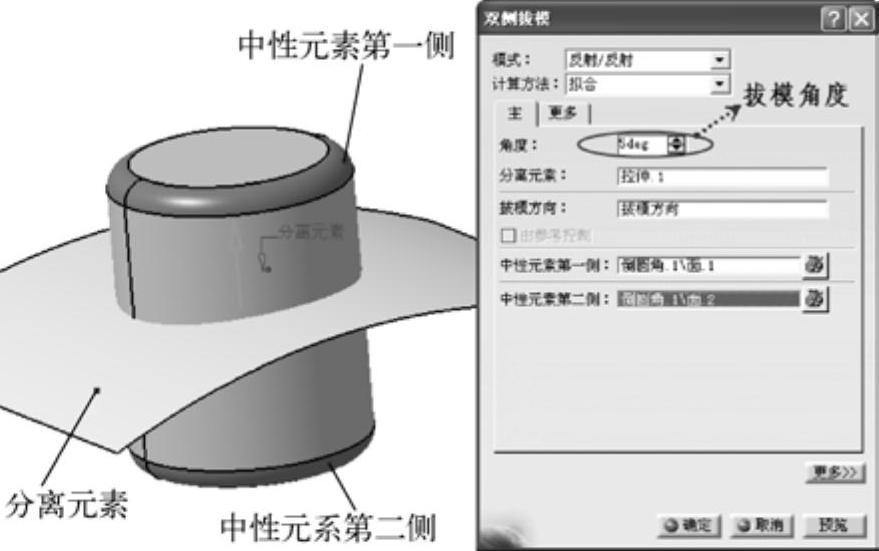

图3-239 选择分离元素和中性元素

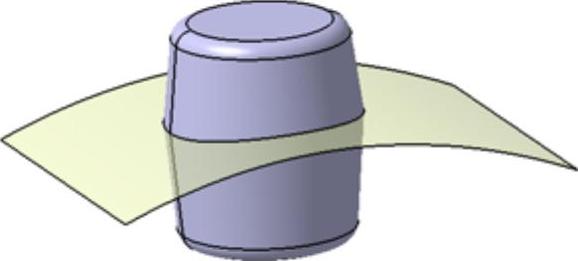

图3-240 创建双侧拔模特征

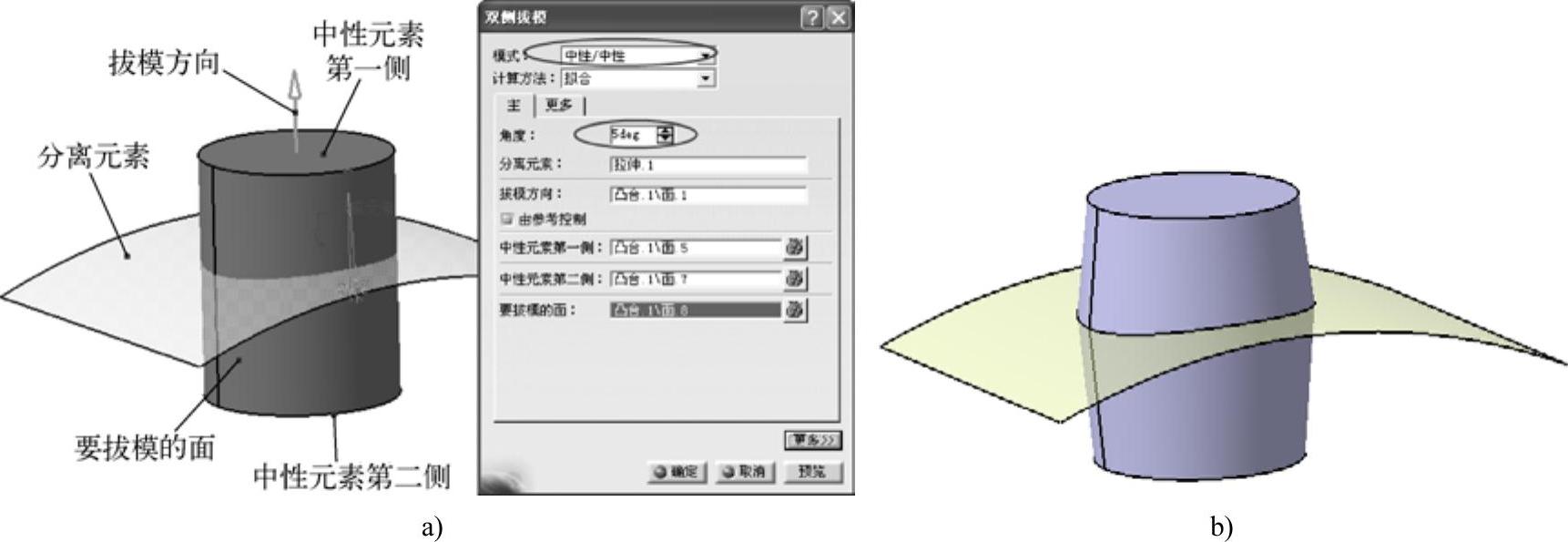

图3-241 创建“中性/中性”模式的双侧拔模

a）选择分离元素和中性元素 b）创建双侧拔模特征
