缝合曲面的实现方法的介绍

1.定义

该工具用来将曲面和几何体组合进行布尔操作,此功能通过修改实体的曲面来添加或移除材料。

2.操作步骤

1)单击“基于曲面的特征”工具栏中的978-7-111-34833-7-Chapter03-257.jpg按钮,则弹出“定义缝合曲面”对话框,如图3-165所示。

2)选择要缝合的对象。在此,选择曲面作为缝合对象,将该曲面缝合到几何体上,如图3-166所示。

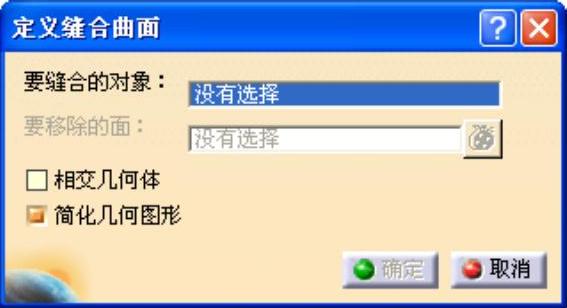

图3-165 “定义缝合曲面”对话框

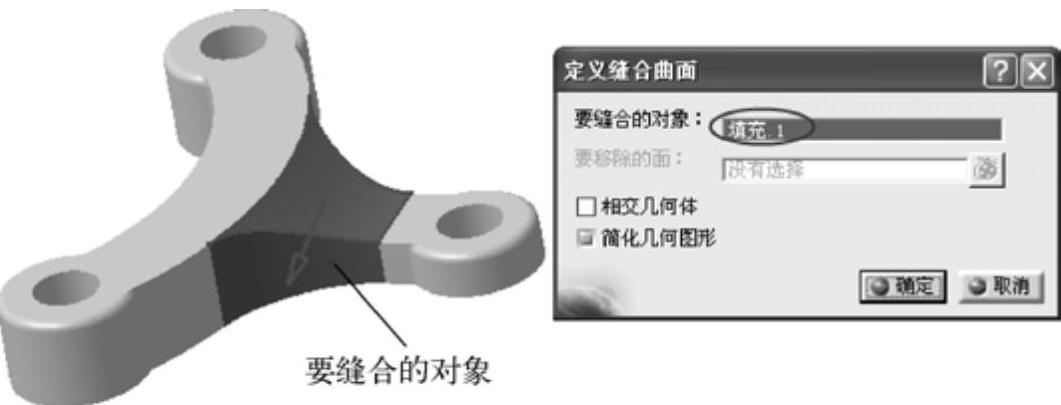

图3-166 选择要缝合的对象

3)单击“定义缝合曲面”对话框中的978-7-111-34833-7-Chapter03-260.jpg按钮,缝合曲面完成,结构树显示已创建了缝合曲面特征,如图3-167所示。

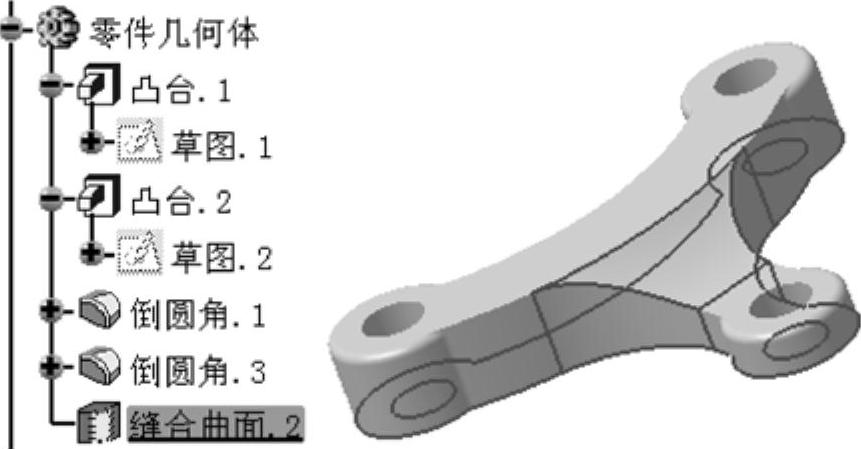

图3-167 创建缝合曲面特征

3.相关说明

1)相交几何体:当曲面直接穿过实体但不相切时,使用“定义缝合曲面”对话框中的978-7-111-34833-7-Chapter03-262.jpg复选框,系统将计算曲面和实体之间的相交,并最终移除具有“自由边线”的曲面部分。需要注意的是,该选项不能用于具有穿透孔或凹槽的实体上,并且曲面无法添加用于缝合操作的材料位置,如图3-168所示。


图3-168 相交几何体缝合

2)简化几何图形:如果已设计曲面,要使它的边界完全在实体上,则可以使用曲面边界投影将它缝合到实体上。在这种情况下,可以使用978-7-111-34833-7-Chapter03-264.jpg复选框,如图3-169所示。

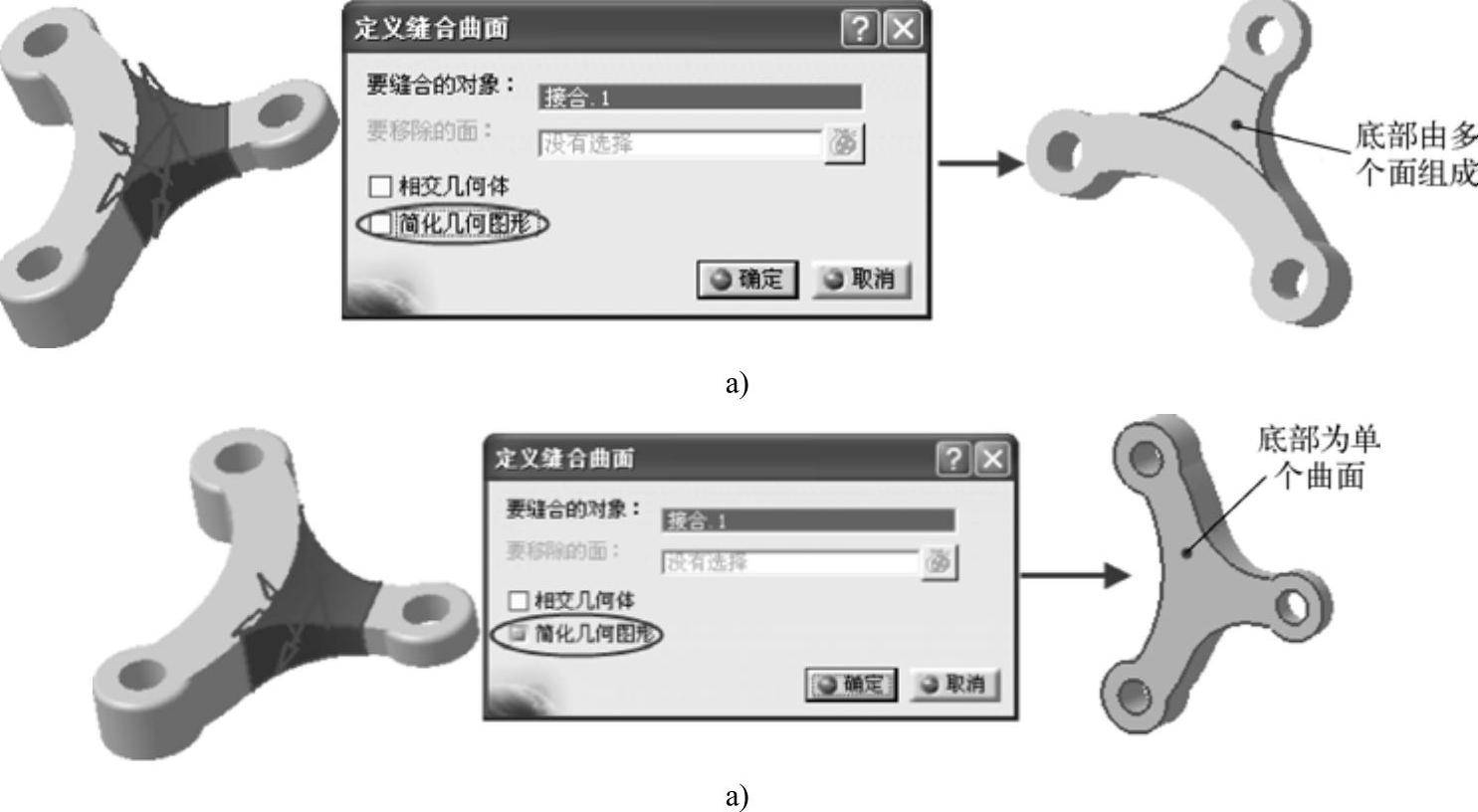

图3-169 简化几何图形缝合

a)底部由多个面组成 b)选中“简化几何图形”后的效果
