1.定义

该功能用来在圆柱表面生成外螺纹或在圆孔的表面生成内螺纹，但只是将螺纹信息记录到数据库中，三维模型上并不会生成螺旋线，而是在二维视图上采用了螺纹的规定画法。

2.操作步骤

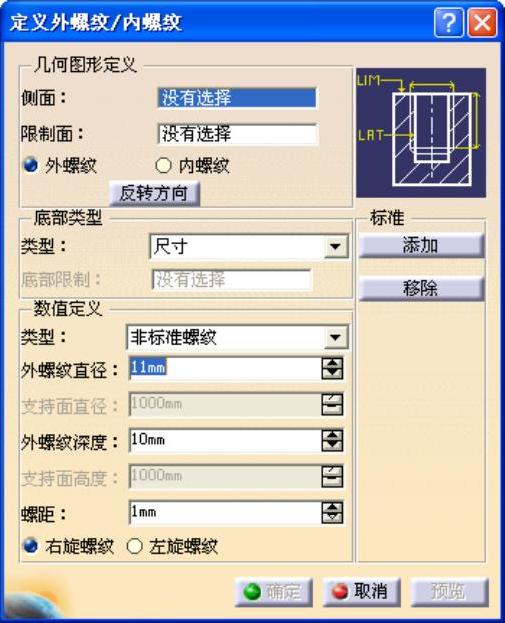

1）单击“修饰特征”工具栏中的按钮，则弹出“定义外螺纹/内螺纹”对话框，如图3-140所示。

2）选择已创建的圆柱体外圆柱面作为螺纹支持面，圆柱的上端面作为螺纹限制面，并设置螺纹种类为外螺纹，右旋螺纹，如图3-141所示。

图3-140 “定义外螺纹/内螺纹”对话框

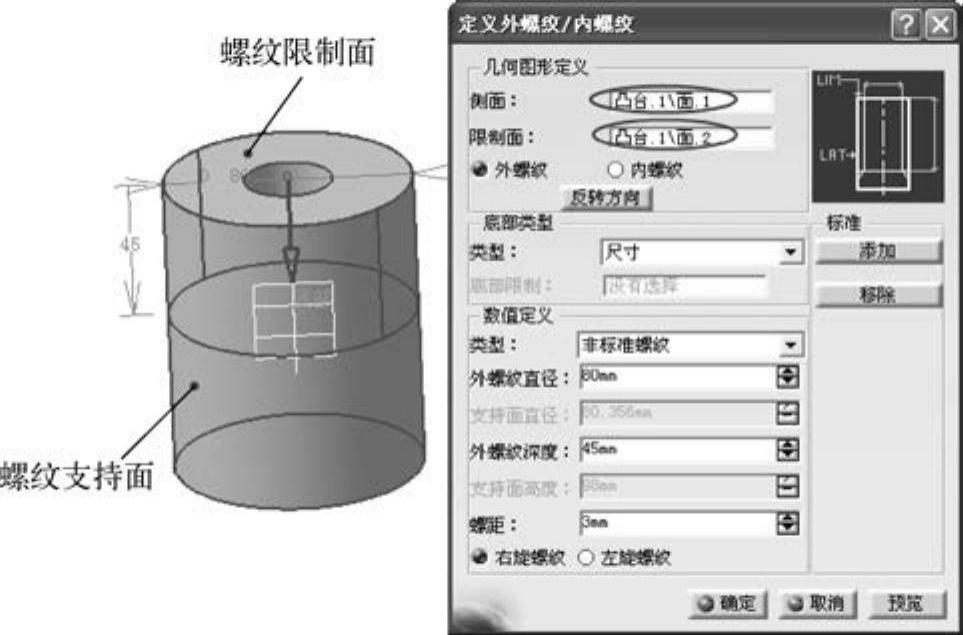

图3-141 设置螺纹支持面及限制面

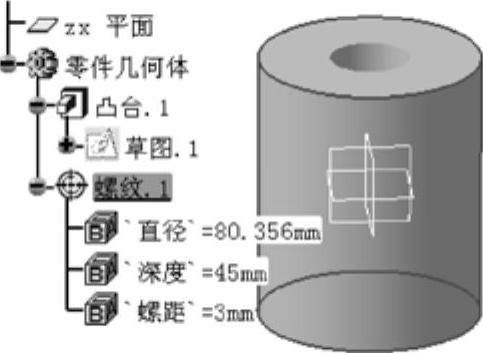

图3-142 创建螺纹特征(www.daowen.com)

3）设置螺纹的类型、螺纹直径、螺纹深度及螺距等选项，其他接受系统默认设置。

4）单击“定义外螺纹/内螺纹”对话框中的按钮，生成螺纹特征，结构树显示已创建螺纹特征，如图3-142所示。

3.相关说明

1）底部类型：系统默认使用“尺寸”类型来设置螺纹深度，用户通过在“外螺纹深度”文本框中输入相应数值来设置螺纹深度；当选择“支持面深度”类型时，系统则创建全螺纹；当选择“直到平面”选项时，则需要选择平面作为生成螺纹的终止面，如图3-143所示。

2）数值定义：该选项组中包括了螺纹类型、外螺纹直径、外螺纹深度、螺距及螺纹旋向等有关螺纹的参数。在“类型”选项中，提供了“公制细牙螺纹”、“公制粗牙螺纹”和“非标准螺纹”三种类型。需要注意的是，使用“非标准螺纹”类型时，当创建内螺纹时，不能修改内螺纹直径值，如果创建外螺纹，则可以进行修改，如图3-144所示。

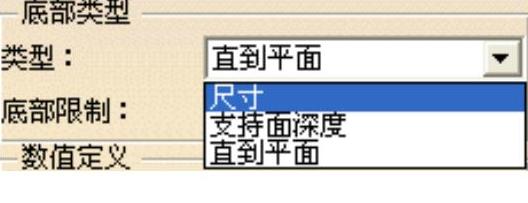

图3-143 底部类型

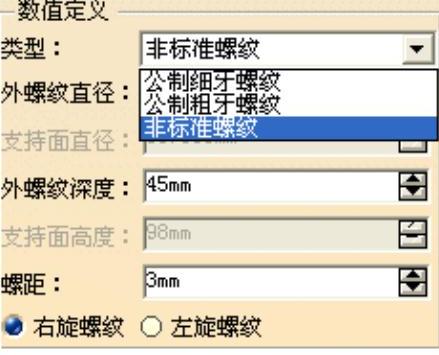

图3-144 螺纹相关参数定义

3）标准：创建外螺纹时，如果要使用自己的某一文件中已定义的值，需要单击按钮，以访问该文件。也可以通过按钮，移除添加的文件。
