1.定义

盒体功能保留实体表面的厚度，挖空实体的内部，也可以在实体表面外增加厚度。

2.操作步骤

1）单击“修饰特征”工具栏中的按钮，则弹出“定义盒体”对话框，如图3-128所示。

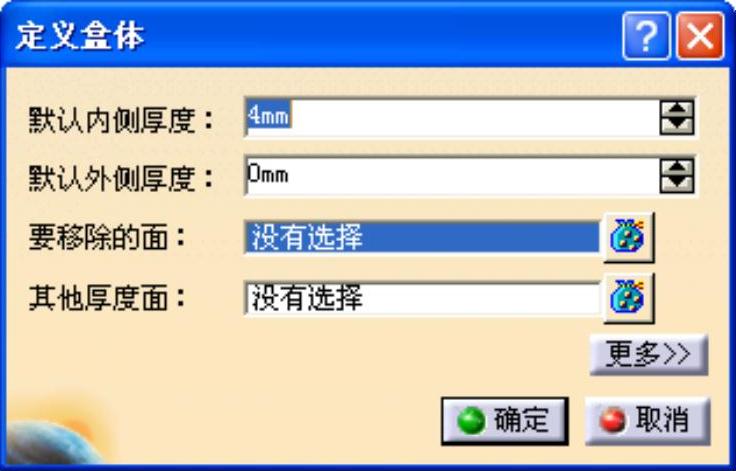

图3-128 “定义盒体”对话框

2）在需要创建盒体的实体表面选择需要移除的平面，然后设置盒体内外侧的厚度。其中，“默认内侧厚度”选项是指从实体表面向内保留的默认厚度，例如输入“2mm”；“默认外侧厚度”选项是指从实体表面向外增加的默认厚度，例如输入“5mm”，如图3-129所示。

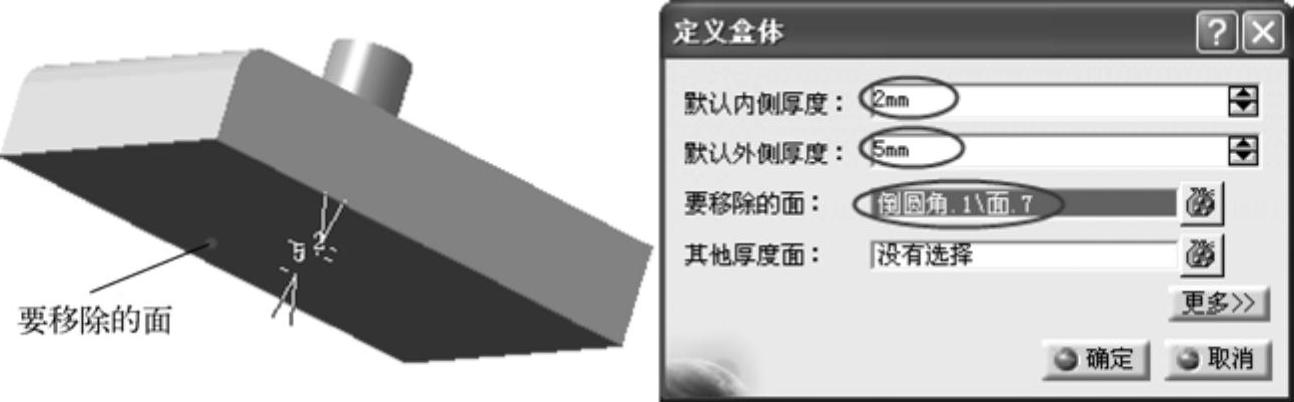

图3-129 设置要移除的面及盒体厚度

3）如果用户需要生成壁厚不同的盒体，则需要选择“其他厚度面”选项，然后选择需要设置非默认厚度的平面。最后，用鼠标双击该厚度数值，在弹出的“参数定义”对话框中输入指定的内外侧厚度值即可，如图3-130所示。

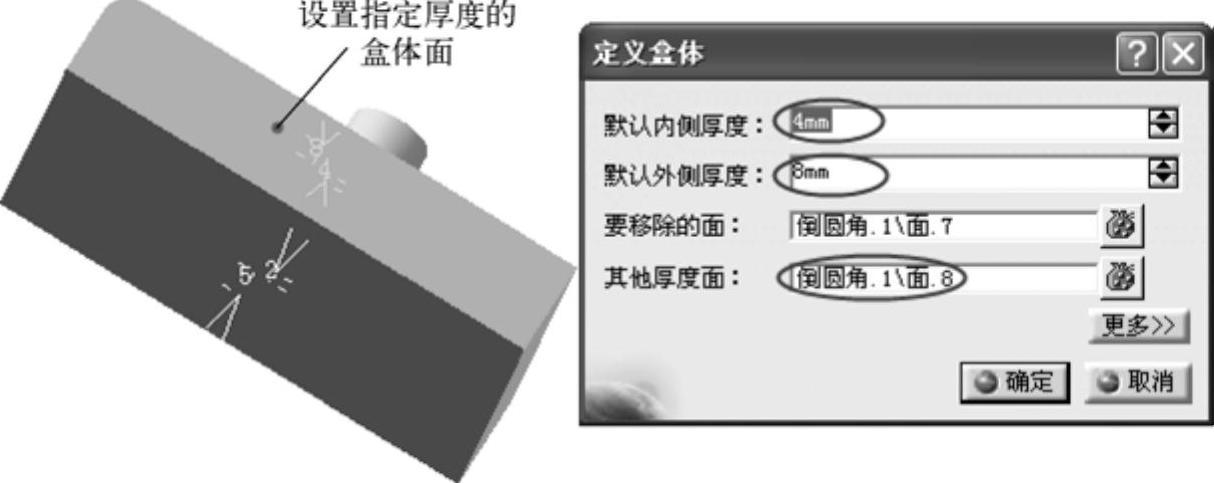

图3-130 设置指定厚度的盒体面

4）单击“定义盒体”对话框中的按钮，生成盒体特征，结构树显示已创建盒体特征，如图3-131所示。(www.daowen.com)

小提示：

1）抽壳的值必须小于输入几何体厚度的一半，否则，结果几何体可能会因为自相交而无效。若要避免出现问题，需确保输入几何体足够厚，如图3-132所示。

2）在某些特殊情况下，可能需要连续执行两次抽壳操作，为了避免出现问题，第二个抽壳的值应小于第一个抽壳的值的一半，如图3-133所示。

3）如果需要抽壳多区域几何体，只需执行一次抽壳操作即可，通过域选择一个面以避免出现问题。此时，结构树将只包括一个盒体特征，如图3-134所示。

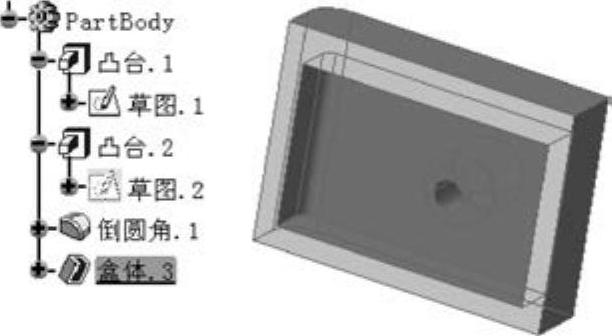

图3-131 创建盒体特征

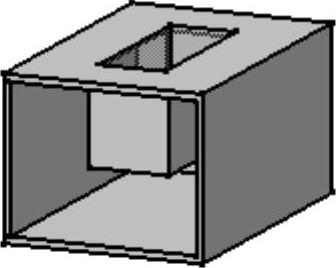

图3-132 自相交几何体抽壳

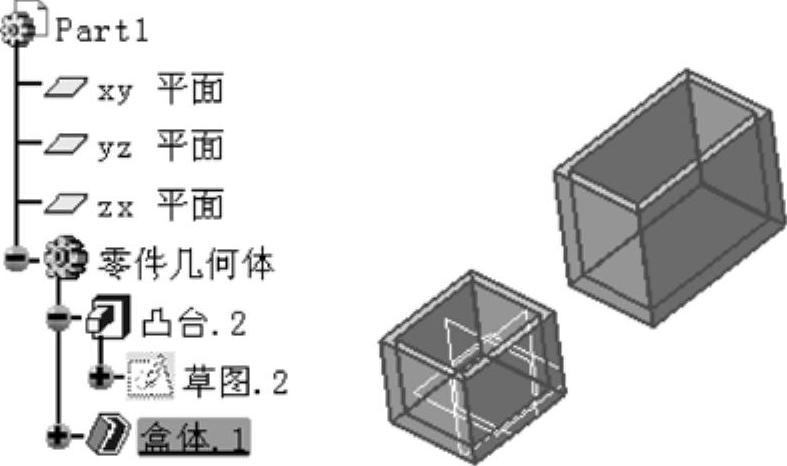

图3-133 抽壳数值注意事项

图3-134 多区域几何体抽壳
