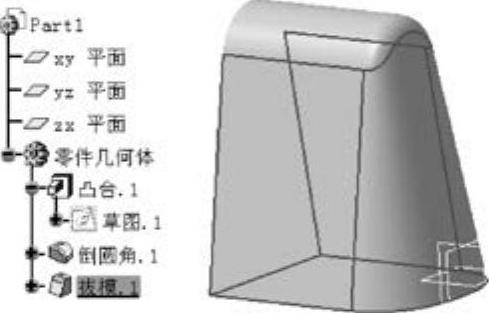

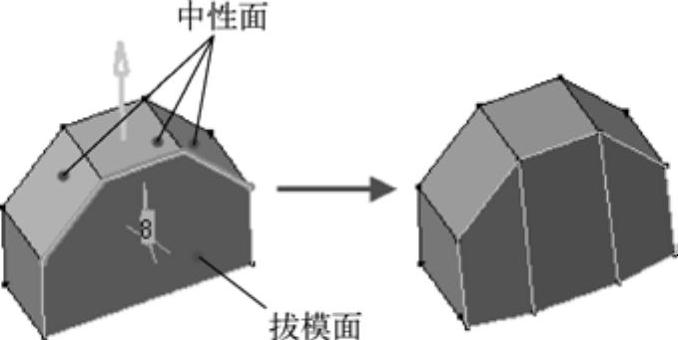

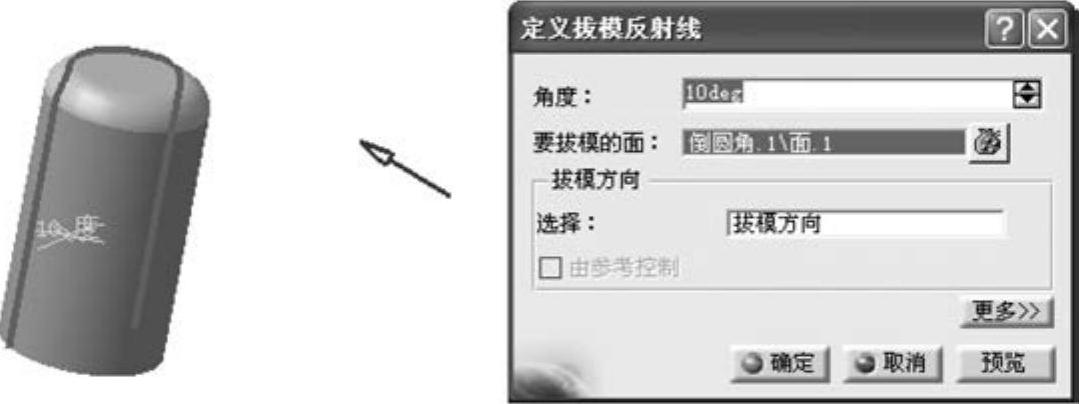

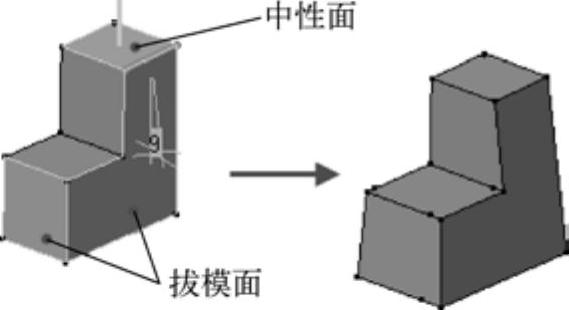

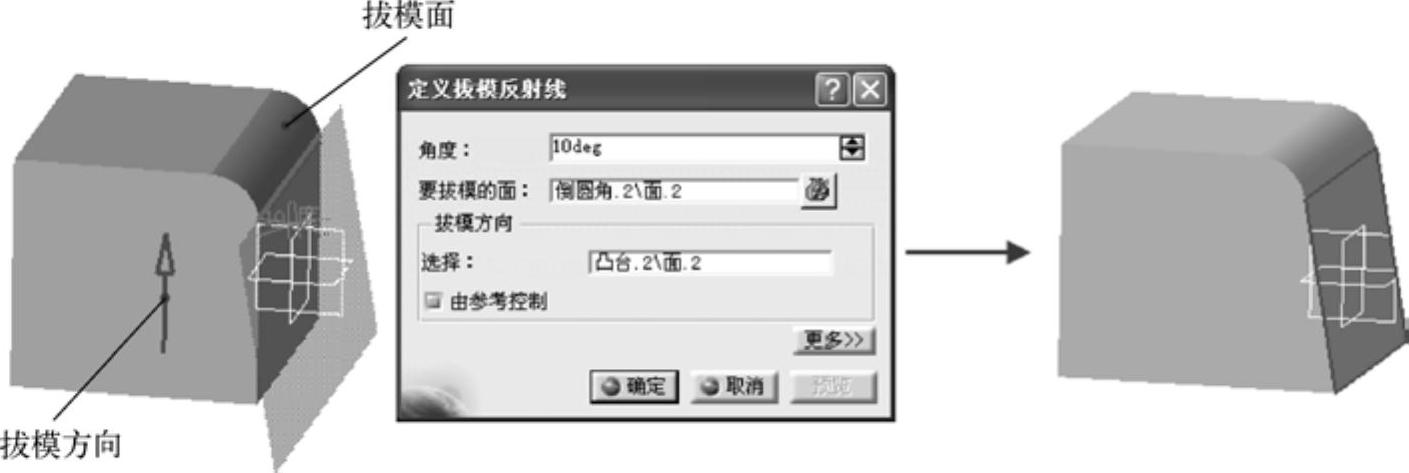

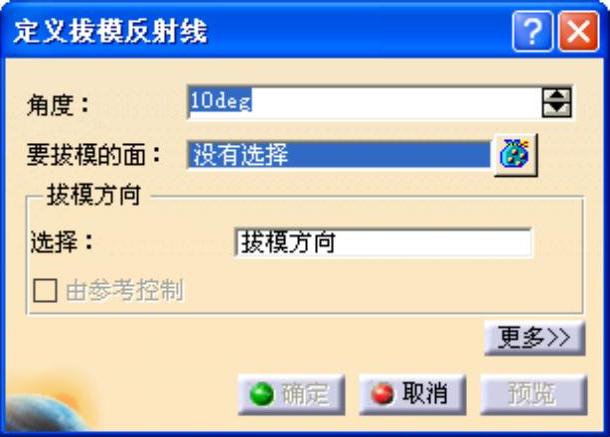

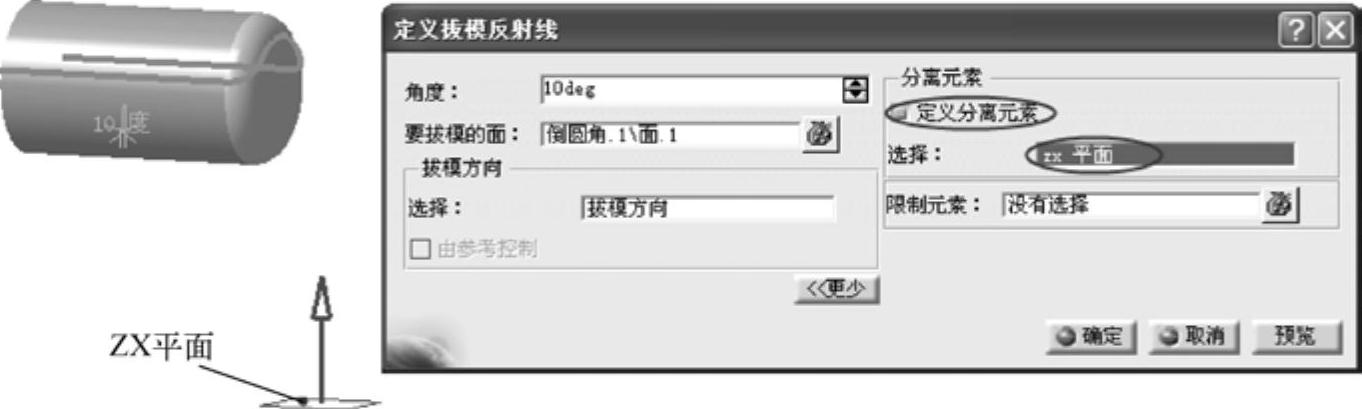

【摘要】：图3-106 “定义拔模”对话框图3-107 选择要拔模的面2）选择要拔模的面。图3-110 创建的拔模斜度特征图3-111 通过选择中性元素确定拔模对象● 拔模方向：通常，CATIA软件给出一个默认的拔模方向，以箭头表示。图3-116 使用多个中性面拔模图3-117 使用与拔模面不相交的中性元素拔模2.拔模反射线此功能可以将零件中的曲面以某一条反射线作为基准线来进行拔模。3）选择“要拔模的面”为“倒圆角.1/面.1”，如图3-119所示。

CATIA拔模操作详解及技巧分享

为了便于从模具中取出铸造类的零件，一切零件的侧壁都需要一定的斜度，即拔模角度。CATIA提供了三种拔模工具，分别为拔模斜度、拔模反射线和可变角度拔模，如图3-105所示。

1.拔模斜度

此工具可以将零件中需要有拔模斜度的部分，进行向上或向下拔模，此功能可以很容易地选择实体上需要拔模的位置。操作步骤及相关参数说明如下。

图3-105 “拔模”工具栏

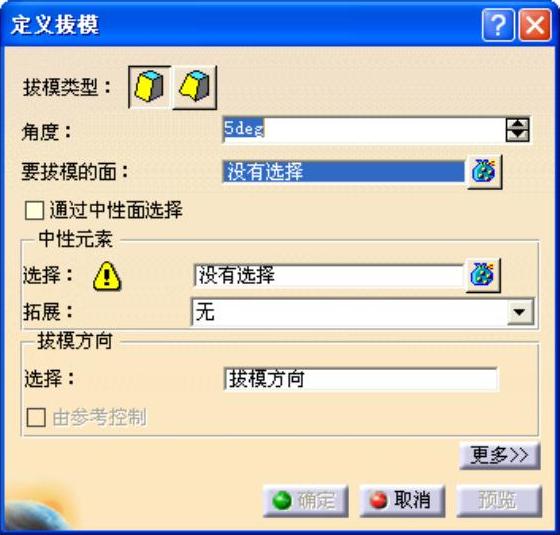

1）单击“拔模”工具栏中的按钮，则弹出“定义拔模”对话框，如图3-106所示。

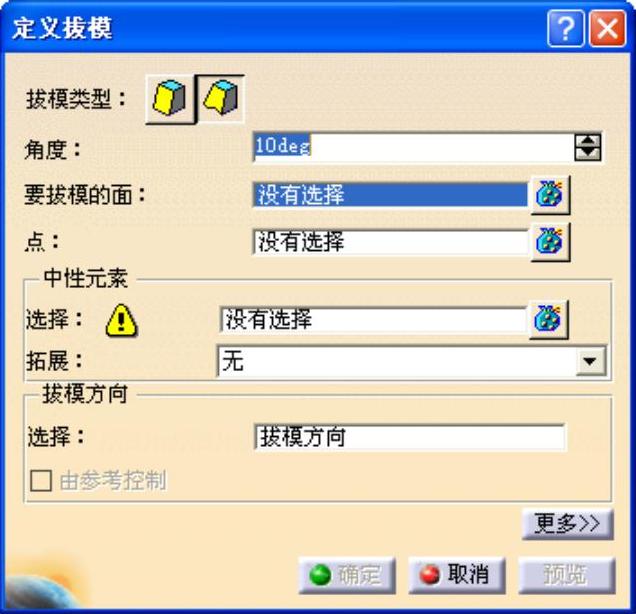

图3-106 “定义拔模”对话框

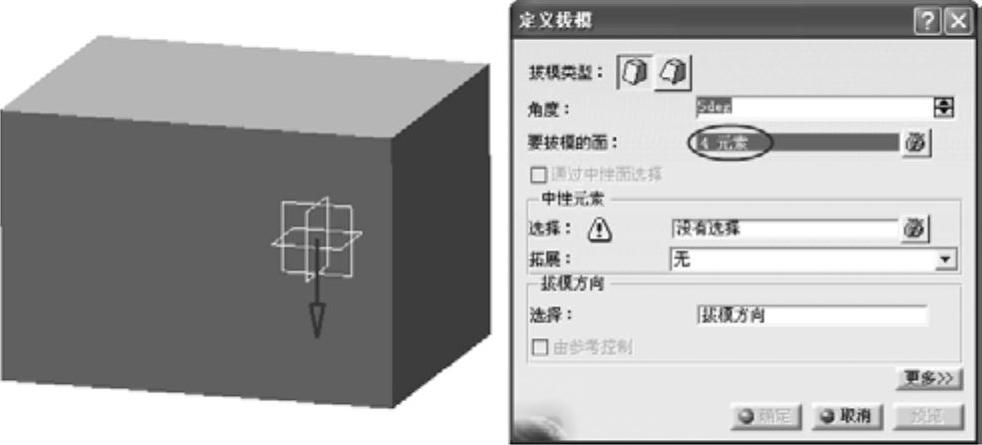

图3-107 选择要拔模的面

2）选择要拔模的面。在此，选择已创建的实体的四个侧面作为要拔模的平面，系统以暗红色显示，如图3-107所示。

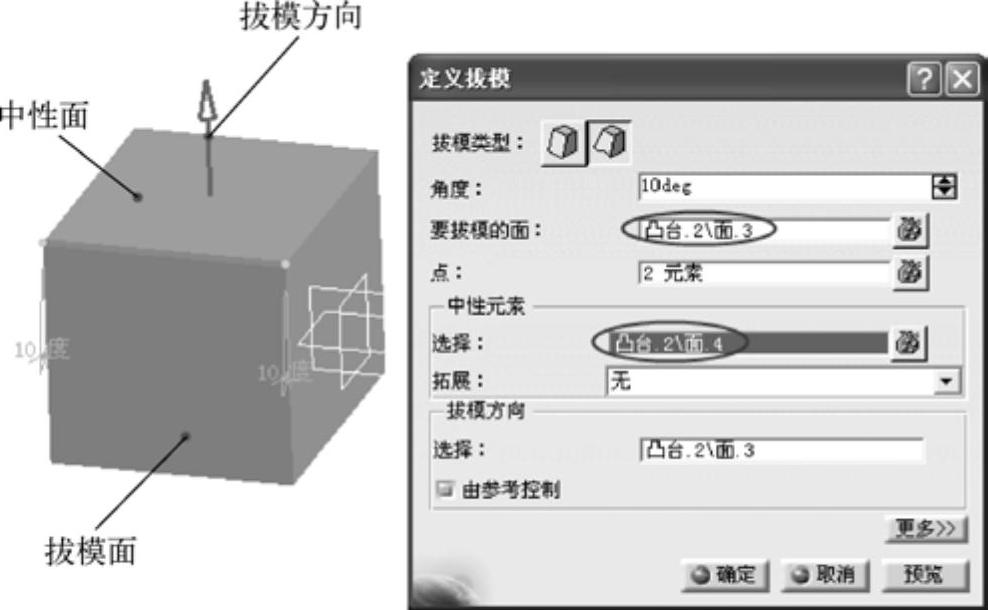

3）选择中性元素。中性元素即在拔模过程中不变化的实体轮廓曲线。在此，选择实体的上表面作为中性元素，系统则以蓝色显示，如图3-108所示。

图3-108 选择中性元素

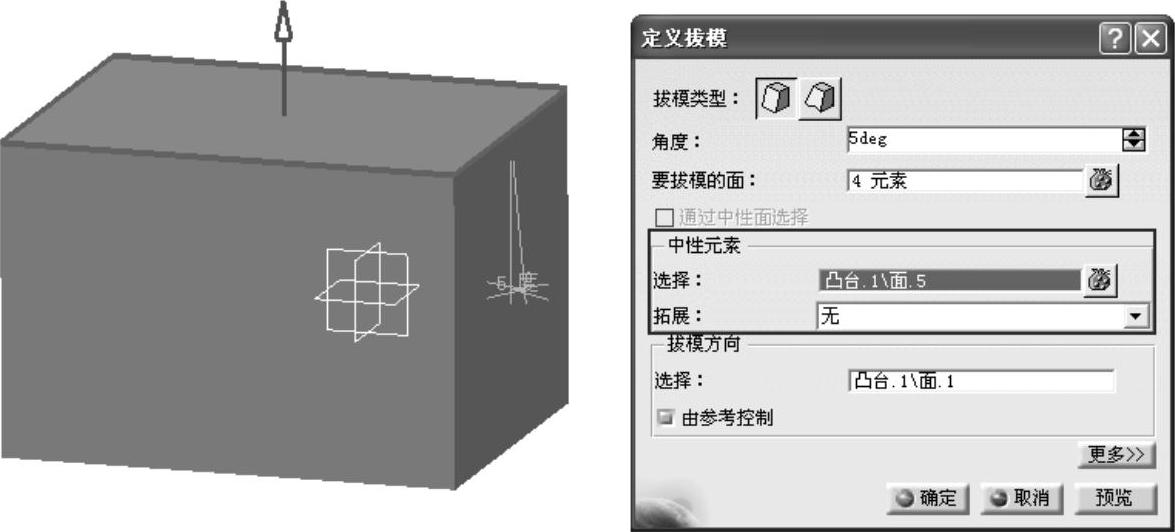

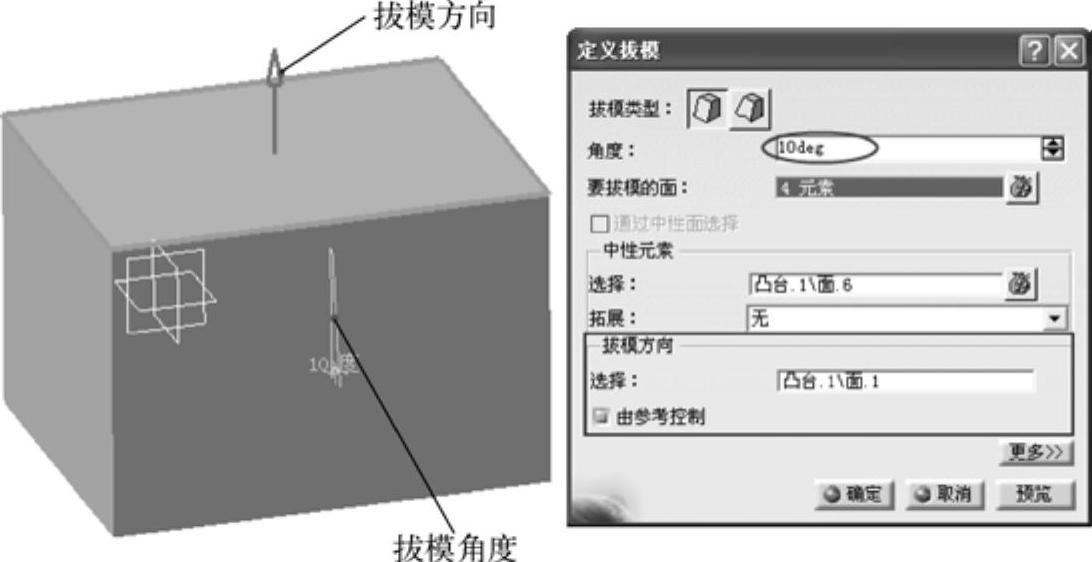

4）设置拔模方向及拔模角度参数，其他接受系统默认设置，如图3-109所示。

图3-109 设置拔模方向及角度

5）单击“定义拔模”对话框中的胺钮，生成拔模特征，结构树显示已创建拔模斜度特征，如图3-110所示。

6）相关说明如下。

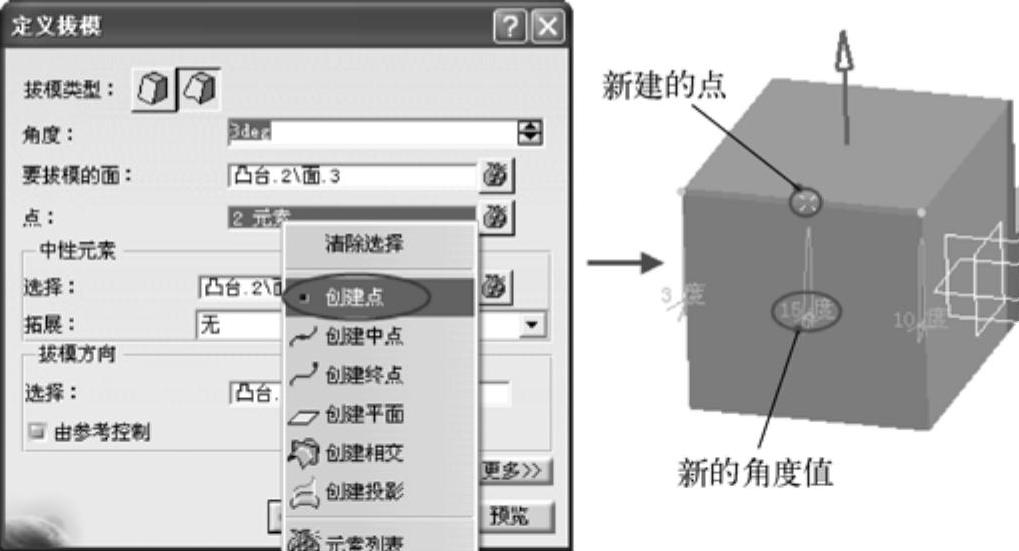

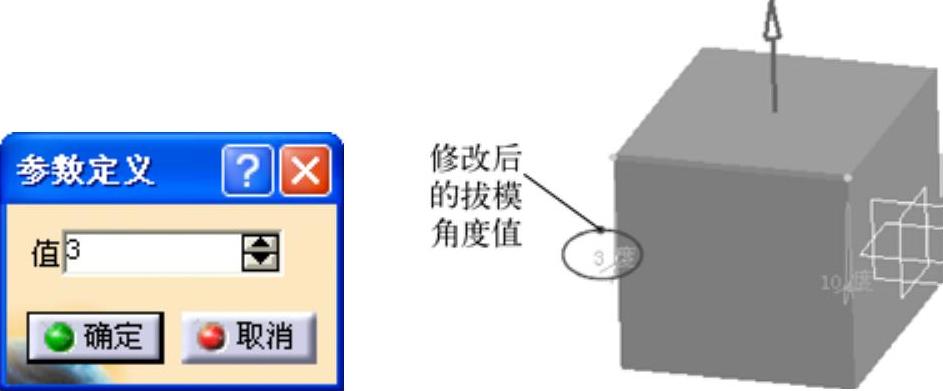

● 拔模类型：在“定义拔模”对话框中的“拔模类型”选项中有两个按钮：常量和变量，分别对应“拔模斜度”和“可变角度拔模”命令。系统默认选择按钮，用户也可切换至按钮。

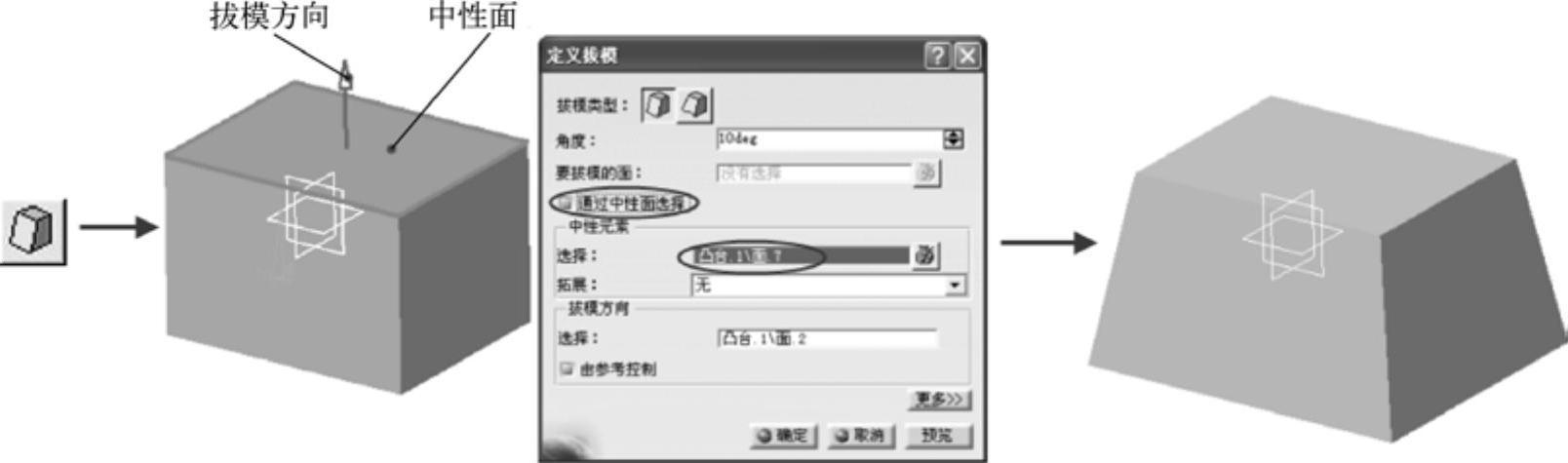

● ：确定拔模对象有两种方法，一种是通过明确选择对象，另一种则是通过选择中性元素（应用程序将检测要使用的合适面）。通过明确选择对象的方法前面已经作了介绍，用户可以通过选择复选框的方法来确定拔模对象，如图3-111所示。

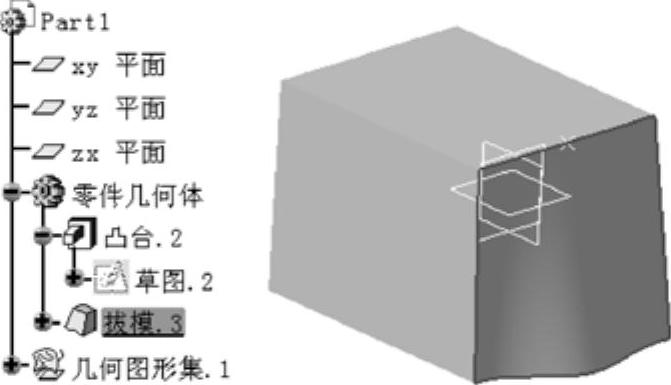

图3-110 创建的拔模斜度特征

图3-111 通过选择中性元素确定拔模对象

● 拔模方向：通常，CATIA软件给出一个默认的拔模方向，以箭头表示。用鼠标单击箭头，则可改变拔模方向。当选择中性面之后，拔模方向垂直于中性面。默认情况下，“定义拔模”对话框中的复选框处于激活状态，意味着只要编辑定义拔模方向的元素，都将相应地修改拔模。用户可以取消选择此复选框，自定义拔模方向。

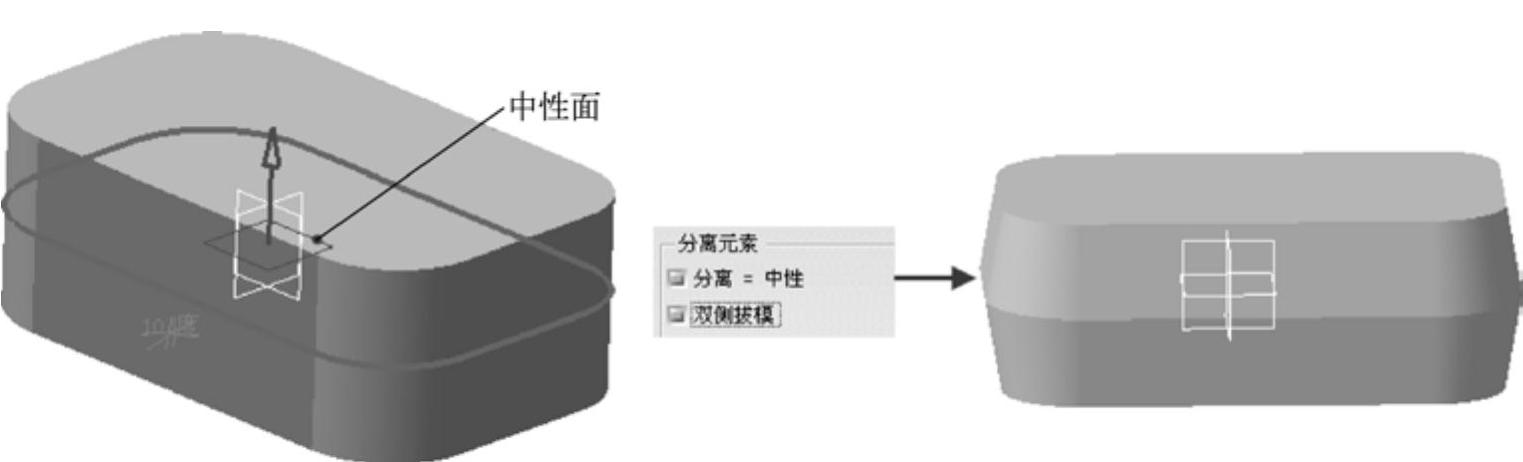

● 分离元素：单击“定义拔模”对话框中的按钮，则展开此对话框。若要定义分离元素，可以选中复选框，或者选中复选框，然后明确选择分离元素。当选中复选框时，也可以选择复选框在定义分离元素两侧同时拔模，如图3-112所示。

图3-112 定义分离元素

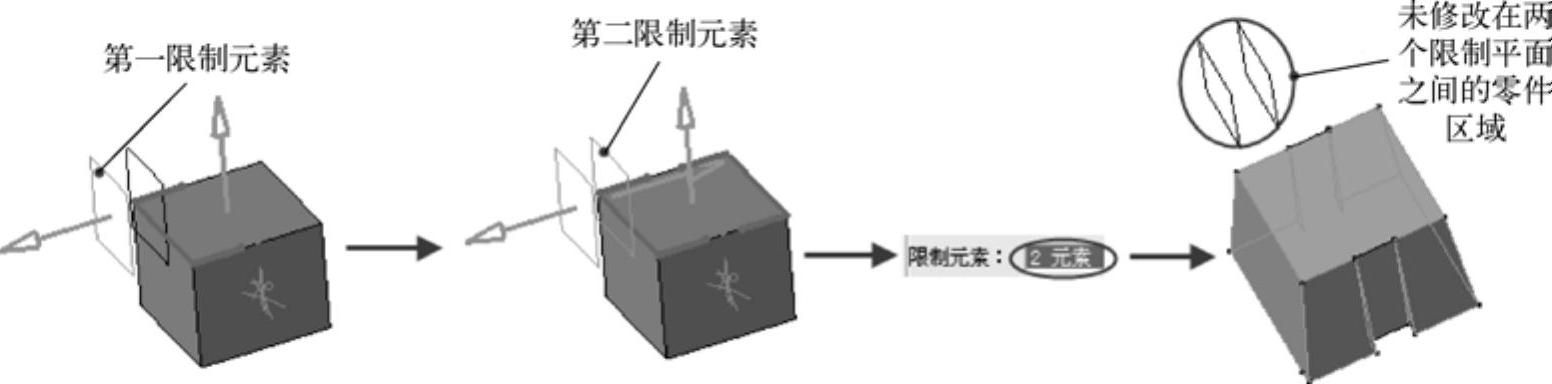

● 限制元素：根据用户的需要，可以在创建拔模特征的同时，选择一个或多个与拔模面完全相交的平面来限制拔模区域。通过选择“限制元素”选项来设置限制元素，如图3-113所示。

图3-113 限制元素的使用方法

● 拓展：系统设置了“无”和“光顺”两种拔模拓展方式（图3-114）。默认情况下选择“无”，没有任何拓展；选择“光顺”，则应用程序将相切拓展的面集成到中性面上以定义中性元素。

● 拔模形式：系统提供了“圆锥面”和“正方形”两种拔模计算形式（图3-115）。若中性线包括在垂直于拔模平面的平面中，则这两种计算形式提供相同的几何结果。对于其他的所有几何上下文，必须确定使用其中一个选项，可凭经验设置该选项。从数学上讲，“正方形”形式得到的结果并不十分精确，但大部分情况下，可创建满意的拔模特征。如果要拔模的曲面较长，不建议使用“正方形”。“圆锥面”形式使用沿给定曲线定义的圆锥面包络来生成拔模特征。使用“正方形”不能保证将零件轻松地从其模具中移除时，可考虑使用“圆锥面”，从数学上讲，得到的结果并不总是很精确，但有时可以产生扭曲的曲面。
