1.定义

倒角是指从选定边线上移除或添加平截面，以便在共用此边线的两个原始面之间创建斜面。

2.操作步骤

1）单击“修饰特征”工具栏中的按钮，则出现“定义倒角”对话框，如图3-98所示。

2）在几何区域中选择已创建的实体边线作为倒角特征，设置“模式”为“长度1/角度”，“长度1”为“6mm”“要倒角的对象”为“凸台.1\边线.1”，其他接受系统默认设置，如图3-99所示。

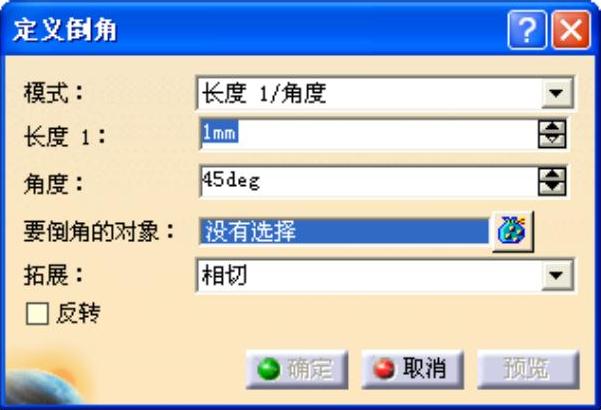

图3-98 “定义倒角”对话框

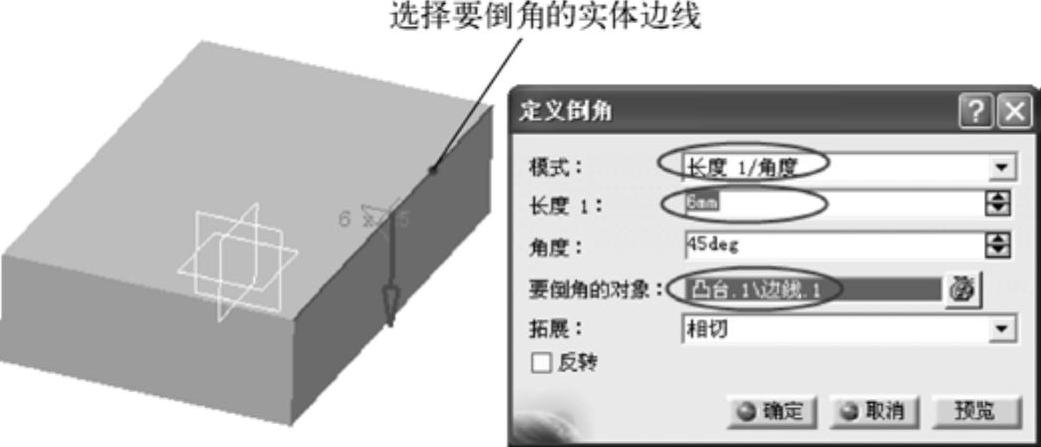

图3-99 设置倒角相关参数

3）单击“定义倒角”对话框中的按钮，生成倒角修饰特征，结构树显示已创建倒角特征，如图3-100所示。

3.相关说明

1）模式：系统提供了两种倒角模式，分别为“长度1/角度”和“长度1/长度2”，通过“定义倒角”对话框中的“模式”选项可进行选择。

● 长度1/角度：通过设置倒角长度和斜度来定义倒角，如图3-101所示。

(www.daowen.com)

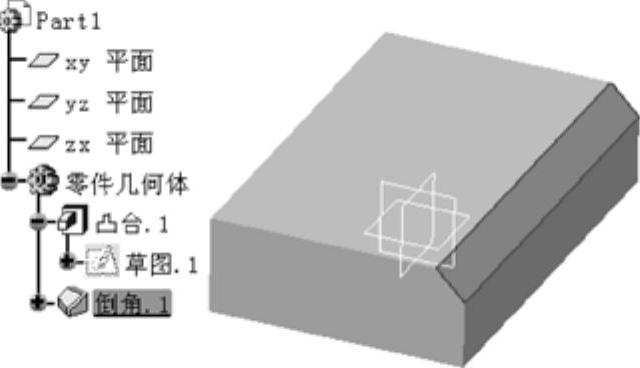

图3-100 创建倒角修饰特征

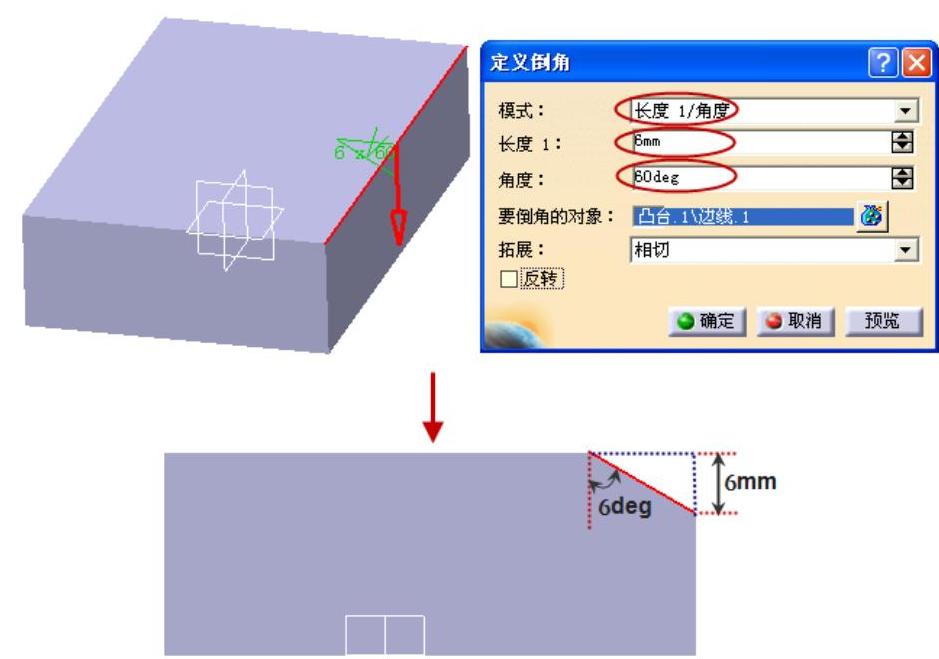

图3-101 设置倒角模式

● 长度1/长度2：通过设置两侧倒角的除料距离来定义倒角，如图3-102所示。

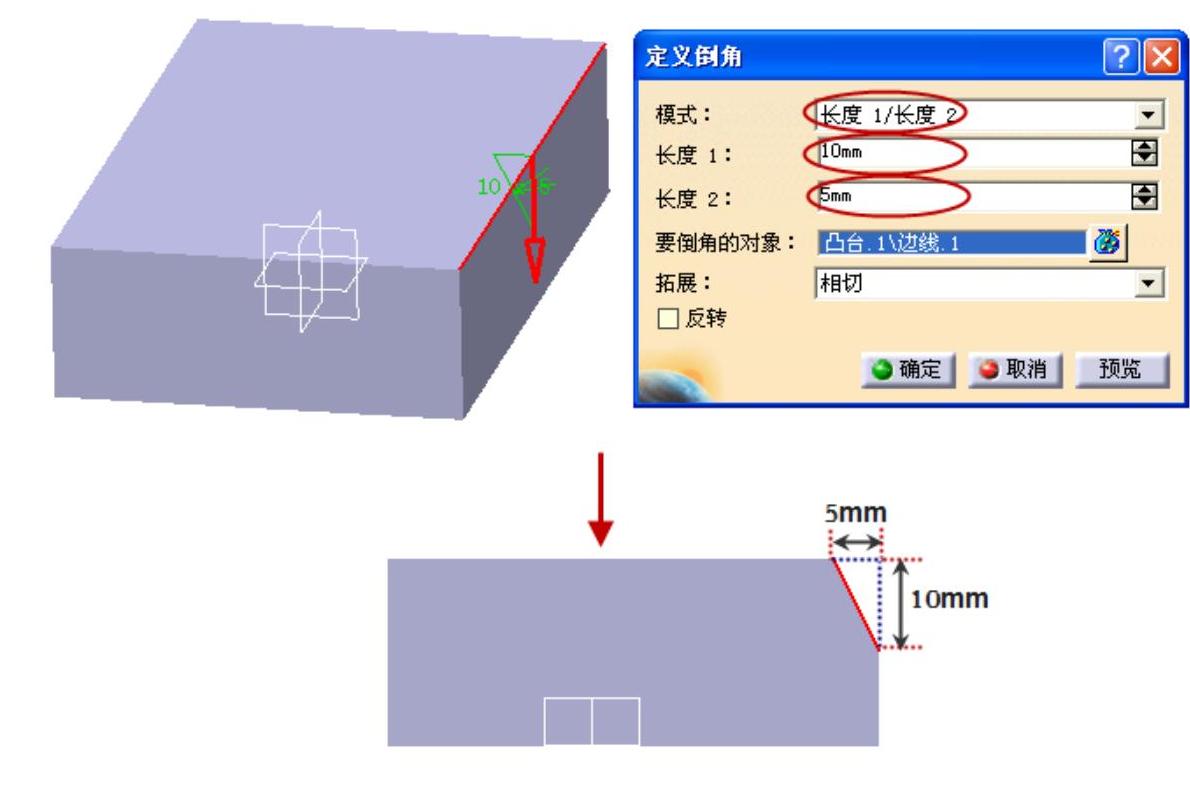

图3-102 设置倒角模式

2）拓展：系统提供了二种倒角拓展模式，分别是“相切”和“最小”。“相切”是指系统在倒角化整个选定边线及其相切边线时，它将继续在选定边线之外进行倒角化，直到遇到相切不连续的边线为止。“最小”是指系统可以在一定程度上考虑与选定边线相切的边线，在无法执行其他操作时，应用程序将继续在选定边线之外进行倒角化，如图3-103所示。

3）反转：当选择实体边线作为倒角特征时，默认情况下，箭头指向方向对应倒角的“长度1”选项。通过选择“定义倒角”对话框中的复选框，可以改变方向，如图3-104所示。

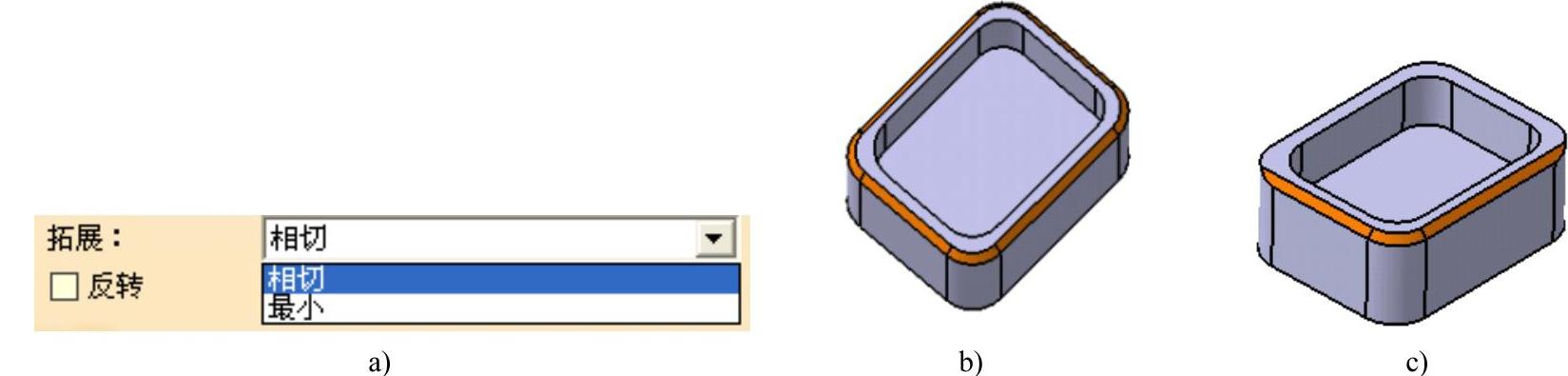

图3-103 两种不同拓展模式对比

a）不同的拓展模式 b）相切拓展模式 c）最小拓展模式

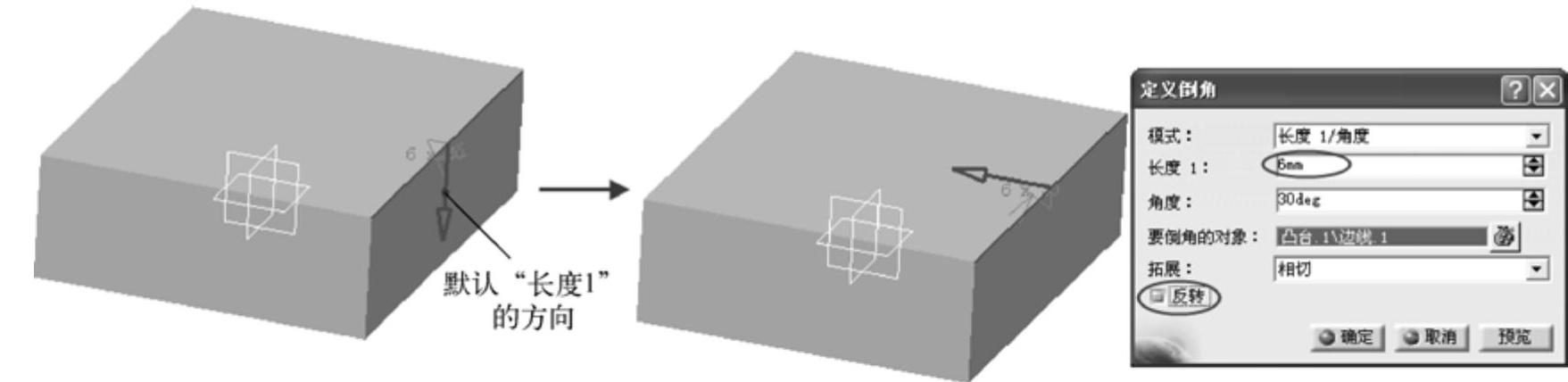

图3-104 改变倒角方向
