1.定义

实体混合工具是由两个或多个已拉伸的轮廓相交而得到的实体特征。

2.操作步骤

1）单击“基于草图的特征”工具栏中的按钮，则出现“定义混合”对话框，如图3-69所示。

2）在几何区域中选择草图轮廓1作为要拉伸的第一部件，草图必须包含闭合轮廓。然后选择草图轮廓2作为要拉伸的第二部件，系统将计算实际拉伸的轮廓间的相交，默认情况下，每个部件均在垂直于其草图平面的平面中拉伸，如图3-70所示。

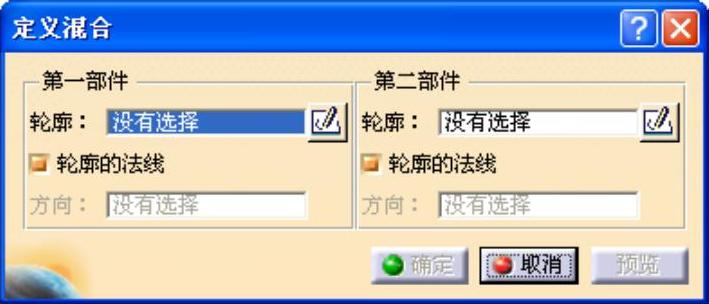

图3-69 “定义混合”对话框

3）单击“定义混合”对话框中的按钮，生成混合实体特征，结构树显示已创建多混合实体，如图3-71所示。

(www.daowen.com)

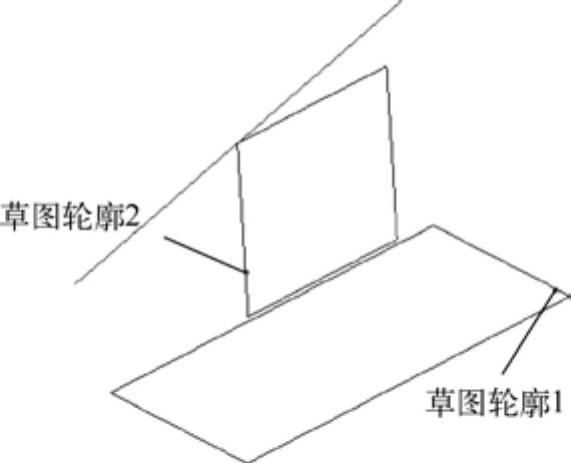

图3-70 选择草图轮廓

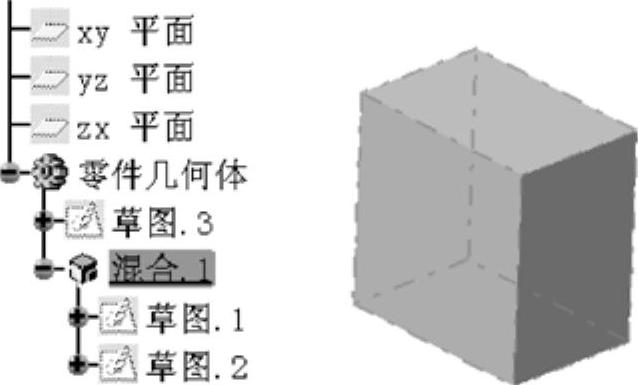

图3-71 创建混合实体特征

3.相关说明

1）部件：用户不仅可以选择草图轮廓作为部件，还可以选择曲面、草图子元素、3D平面曲线等其他特征。不过，不能选择包含一个以上域的草图来创建实体混合特征。如果在启动混合实体命令前未定义轮廓，只需单击对话框中可用的图标按钮访问“草图编辑器”，然后绘制所需的轮廓。

2）拉伸方向：系统默认情况下，是按照轮廓的法线方向来生成混合实体的。用户也可以通过取消勾选“定义混合”对话框中的“轮廓的法线”复选框来自定义拉伸方向，如图3-72所示。

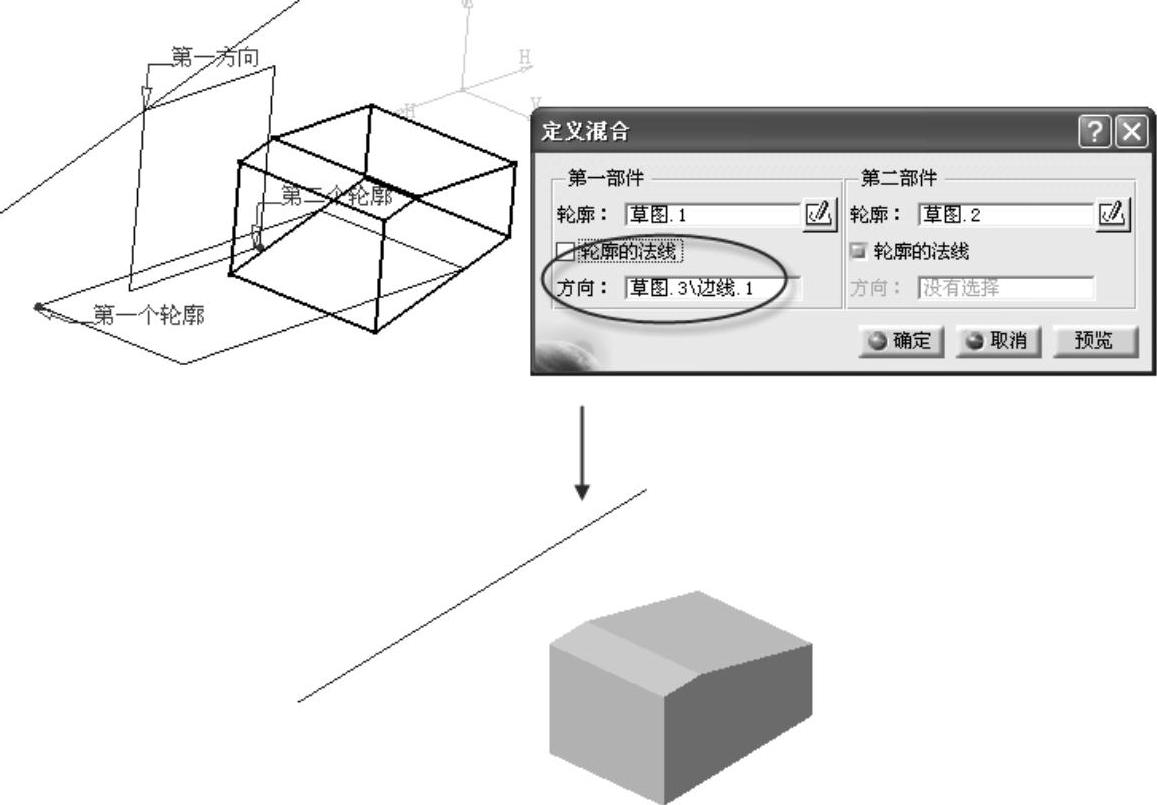

图3-72 自定义拉伸方向
