1.定义

孔特征可以在实体零件上去除圆形材料，与凹槽特征工具不同，创建孔特征无需绘制草图轮廓，孔的尺寸和位置可以通过尺寸定义或参考已存在的3D元素确定。

2.操作步骤

1）在创建孔特征时，必须先有待钻孔的加工坯料。如图3-33所示。

2）单击“基于草图的特征”工具栏中的按钮，出现“定义孔”对话框。如图3-34所示。

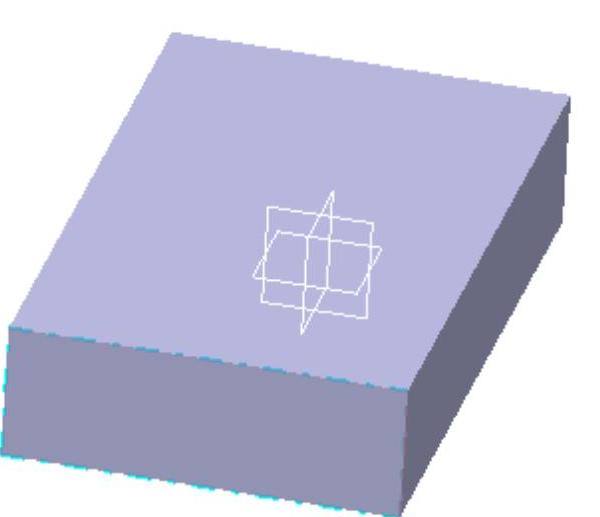

图3-33 待加工坯料

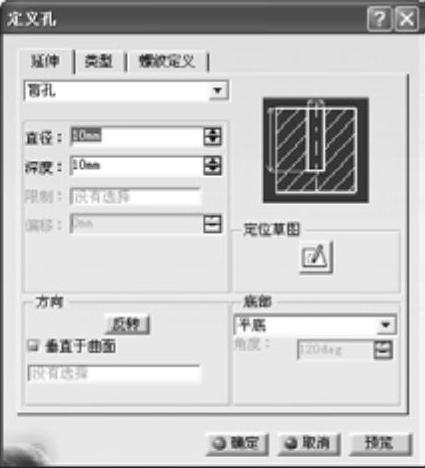

图3-34 “定义孔”对话框

3）在“定义孔”对话框中设置孔的类型、孔的生成方式、是否带螺纹、孔的定位参照、孔的生成方向、孔的直径和深度尺寸等。

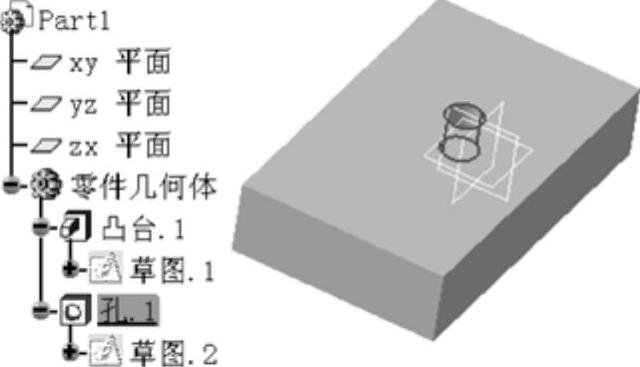

图3-35 创建孔特征

4）单击“定义孔”对话框中按钮，生成孔特征，结构树显示已创建孔，如图3-35所示。

3.相关说明

（1）延伸

● 孔深控制方式：钻孔的深度控制方式有许多种，可以选择“定义孔”对话框中的“延伸”选项，其下拉列表中有“盲孔”、“直到下一个”、“直到最后”、“直到平面”和“直到曲面”五种方式，分别表示不同的孔深限制，如图3-36所示。

(www.daowen.com)

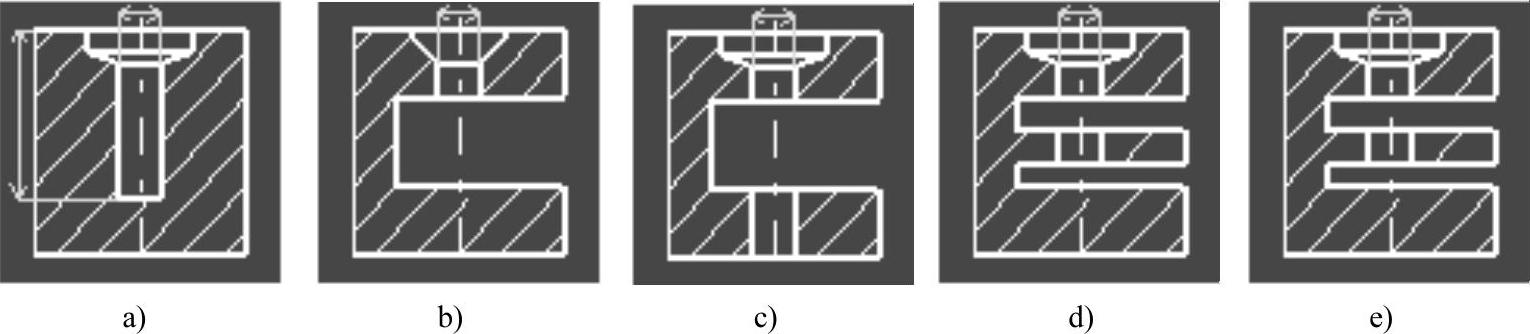

图3-36 孔深控制方式

a）盲孔b）直到下一个 c）直到最后 d）直到平面 e）直到曲面

● 孔定位：要精确控制孔心的位置尺寸，需要单击“定义孔”对话框中的按钮，则进入草图模式，编辑孔的中心点位置。可通过约束工具来设置孔中心的参照特征，并约束相对位置尺寸，具体操作方法与二维草图约束方式相同。

● 孔底类型：孔底的类型有平底孔和圆锥底孔两种。通过选择“定义孔”对话框中的“底部”下拉列表，可在两种类型孔底之间切换，如图3-37所示。

（2）类型

选择“定义孔”对话框中的“类型”选项，然后在其下拉列表中可以选择“简单孔”、“锥形孔”、“沉头孔”、“埋头孔”和“倒钻孔”五种类型标准孔。每种类型孔分别有相应的设置参数。需要说明的是：当孔的类型为“沉头孔”时，沉头直径必须大于孔直径，孔深度必须大于沉头深度；当孔的类型为“埋头孔”时，埋头直径必须大于孔直径，埋头角度必须大于0°小于180°；当孔的类型为“倒钻孔”时，倒钻直径必须大于孔直径，孔深度必须大于倒钻深度，倒钻角度必须大于0°小于180°，如图3-38所示。

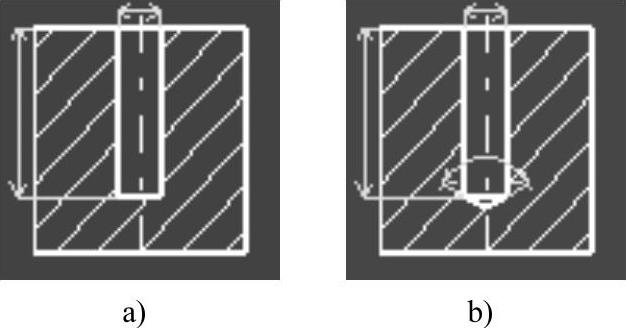

图3-37 孔底类型

a）平底 b）圆锥底

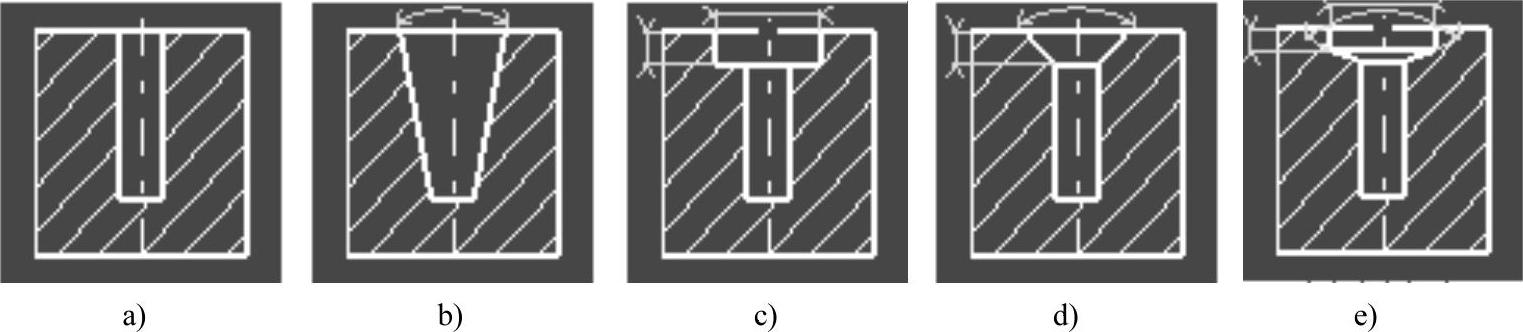

图3-38 孔类型

a）简单孔 b）锥形孔 c）沉头孔 d）埋头孔 e）倒钻孔

（3）螺纹定义

要创建螺纹孔，可以通过“定义孔”对话框中的“螺纹定义”选项。勾选复选框，可以确定是否攻螺纹。在此选项卡中可以设置螺纹孔底部类型、内螺纹标准、螺纹直径、孔直径、螺纹深度、孔深度、螺距以及螺纹旋向等参数。请注意，在此处创建的螺纹并不会在三维实体特征上反映出来，只会在绘制工程图时才出现，如图3-39所示。

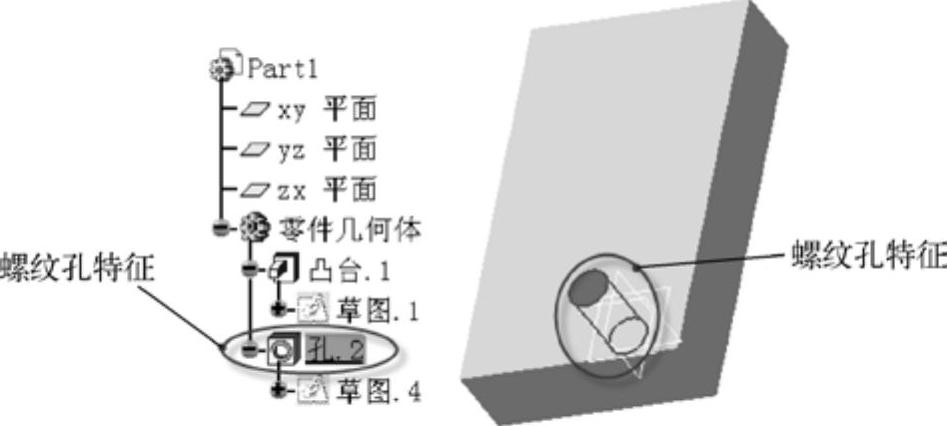

图3-39 螺纹孔特征
