拔模时如何加工圆角凸台

1.定义

拔模圆角凸台功能与凸台相类似,所不同的是在创建凸台的同时,可以根据用户需要使凸台特征具有拔模和倒圆角等修饰特征。因此,合理应用此工具会提高设计者的工作效率。

2.操作步骤

1)选择要创建拔模圆角凸台特征的草图轮廓,如图3-19所示。

2)单击“基于草图的特征”工具栏中的978-7-111-34833-7-Chapter03-33.jpg按钮,出现“定义拔模圆角凸台”对话框,如图3-20所示。

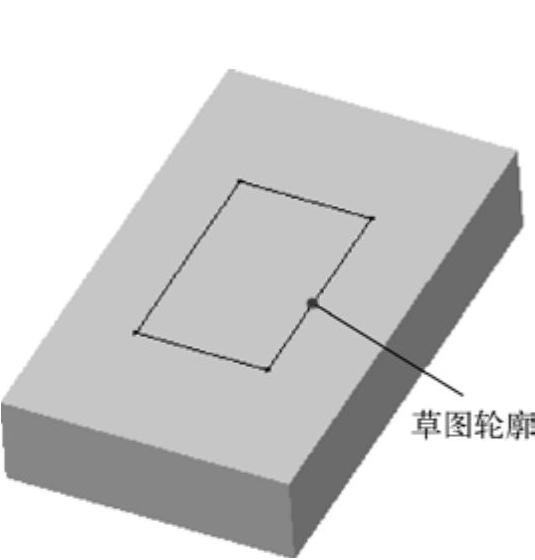

图3-19 选择草图轮廓

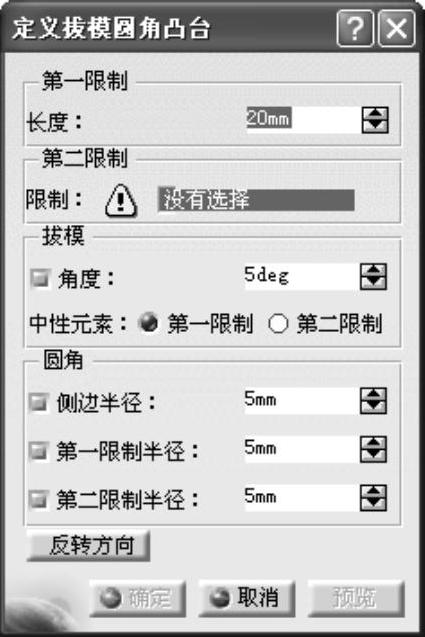

图3-20 “定义拔模圆角凸台”对话框

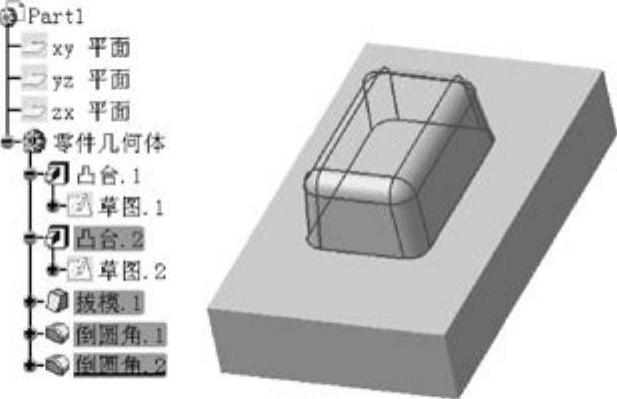

图3-21 创建拔模圆角凸台特征

3)设置凸台、拔模及倒圆角相关参数,分别在“第一限制”选项组中的“长度文本框、“拔模”选项组中的“角度”文本框和“圆角”选项组中各个半径文本框中输入相应数值,在“第二限制”选项组中选择相应元素作为生成凸台的第二限制因素。(www.daowen.com)

4)单击“定义拔模圆角凸台”对话框中的978-7-111-34833-7-Chapter03-37.jpg按钮,生成带拔模和圆角特征的凸台,结构树显示已创建凸台,如图3-21所示。

3.相关说明

1)关于“第二限制”选项组:“定义拔模圆角凸台”对话框中的“第二限制”选项组为强制选项组,用户必须选择一个平面作为第二限制元素。系统将沿选择平面的法线方向生成设置长度数值的凸台。

2)关于“拔模”选项组:有关拔模的具体含义及用法,本章后面小节会有详细讲解。“拔模”选项组中的978-7-111-34833-7-Chapter03-38.jpg复选框决定凸台是否拔模以及拔模角度的大小;“中性元素”选项组供用户选择将第一限制作为中性元素还是将第二限制作为中性元素,如图3-22所示。

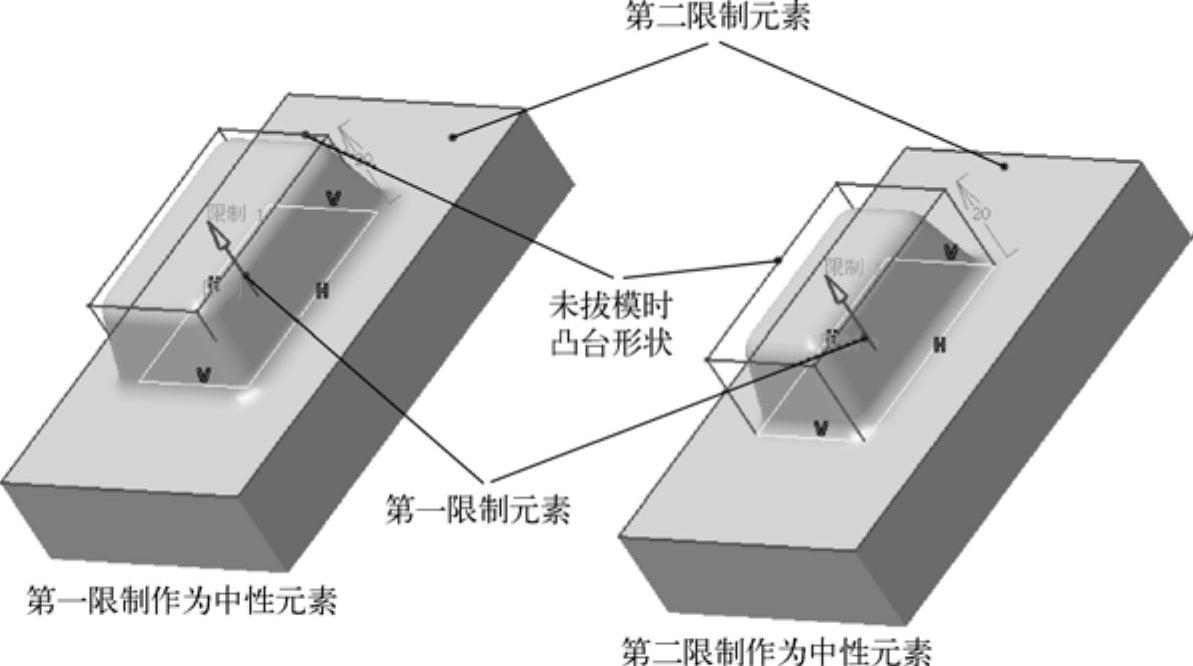

图3-22 不同中性元素效果对比

3)关于“圆角”选项组:“圆角”选项组包含“侧边半径”、“第一限制半径”和“第二限制半径”三个文本框,分别用于定义垂直边线上的圆角半径、第一限制元素圆角半径和第二限制元素圆角半径,如图3-23所示。

小提示:

应用拔模圆角凸台工具创建的凸台特征在结构树中并非以一个特征显示,而是以凸台、拔模和倒圆角等多个特征显示,用户可以单独编辑其中的任何一个特征,对某个特征参数的修改不会影响其他特征的改变。

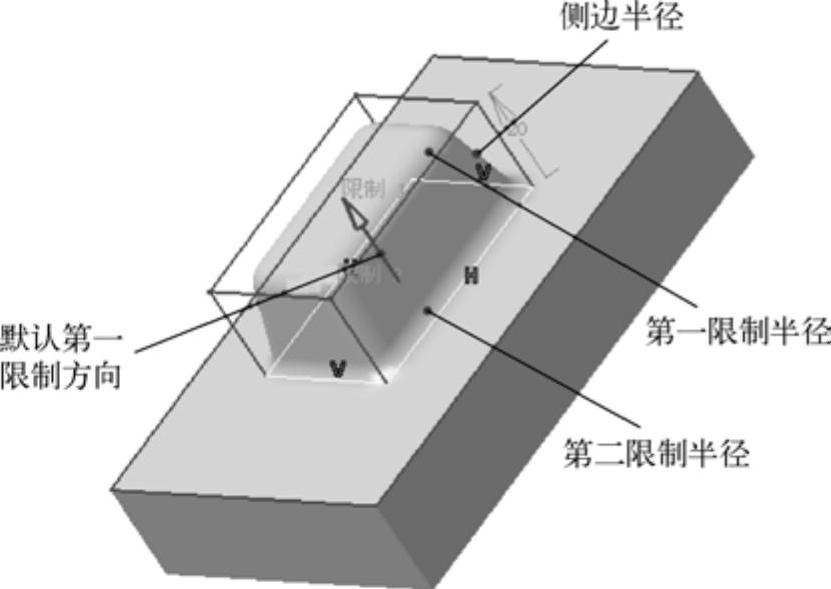

图3-23 “圆角”选项
