1.定义

凹槽是指拉伸轮廓或曲面，然后移除由拉伸产生的材料。凹槽功能可以在零件上挖出槽、孔或其他形状的材料，凹槽功能可以说是与凸台相反的功能。

2.操作步骤

1）选择要拉伸的轮廓作为要去除材料的截面，如图3-14所示。

2）单击“基于草图的特征”工具栏中的按钮，出现“定义凹槽”对话框，如图3-15所示。

3）设置凹槽相关参数，在“深度”文本框中输入相应数值，也可拖动“限制1”和“限制2”根据箭头指示方向增加或减小深度值。

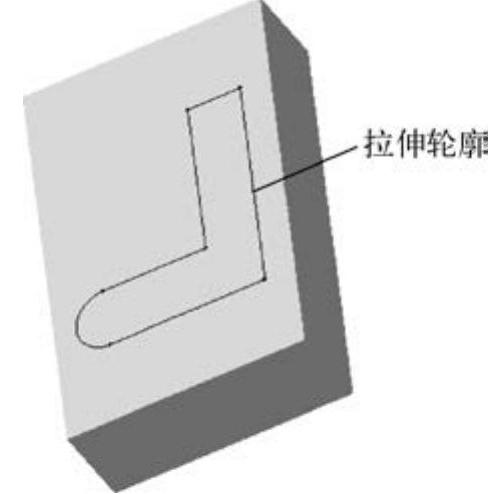

图3-14 选择拉伸轮廓

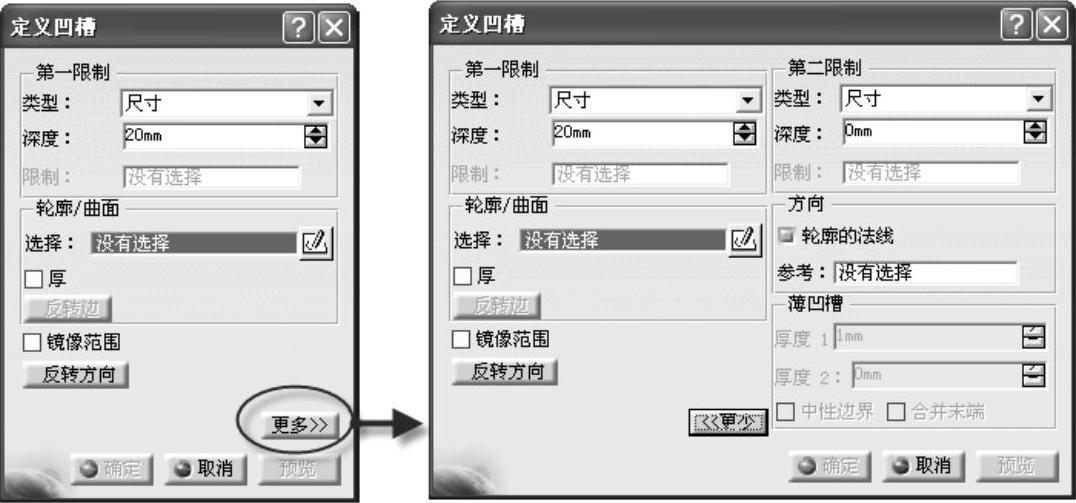

图3-15 “定义凹槽”对话框

4）单击“定义凹槽”对话框中的按钮，生成凹槽特征，结构树显示已创建凹槽，如图3-16所示。

3.相关说明

（1）关于轮廓

● 可以使用“草图编辑器”工作台中绘制的轮廓，或在“创成式外形设计”工作台中创建的平面几何元素（直线除外）。

● 可以从包括多个闭合轮廓的草图创建凹槽，但这些轮廓不能相交。

● 可以选择构成草图的不同元素。

● 可以不选择轮廓，而是选择在“创成式外形设计”工作台中创建的曲面或非平面。

（2）关于方向(www.daowen.com)

● 在默认情况下，系统将拉伸用于创建轮廓的平面的法线方向。若要指定其他方向，则应在“定义凹槽”对话框中的“方向”选项中取消选中“轮廓的法线”复选框，然后选择新的几何图形作为创建的方向。

● 如果在“创成式外形设计”工作台中创建拉伸曲面，因为没有默认方向，用户需要选定定义方向的元素。

（3）关于凹槽

● 创建零件的第一个特征不能应用凹槽工具。

● 如果现有几何图形可以修剪凹槽，则用户可以使用开放轮廓创建凹槽，如图3-17所示。

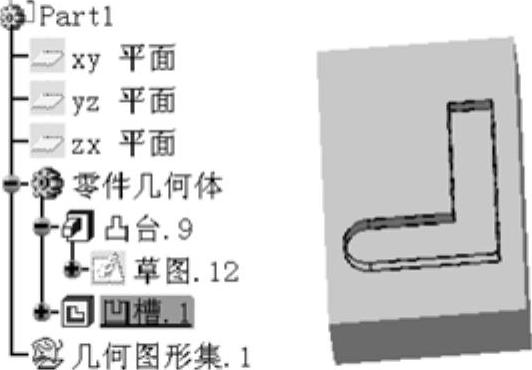

图3-16 创建凹槽特征

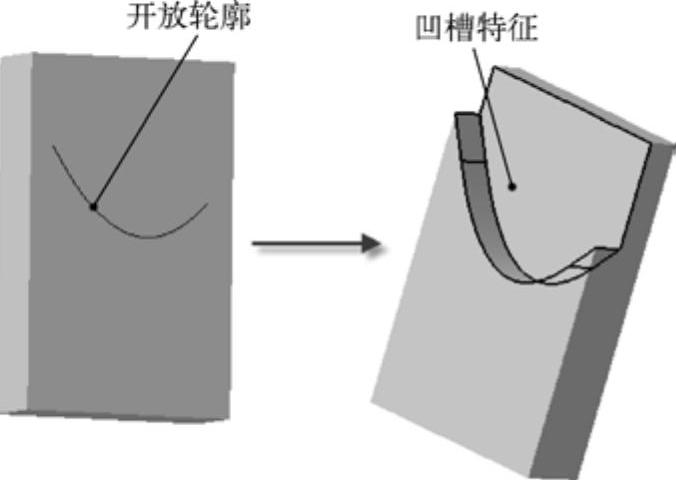

图3-17 使用开放轮廓创建凹槽特征

● 如果插入新的几何体并创建凹槽作为此几何体的第一特征，系统将创建新材料，而并非在原来的几何体上移除凹槽，如图3-18所示。

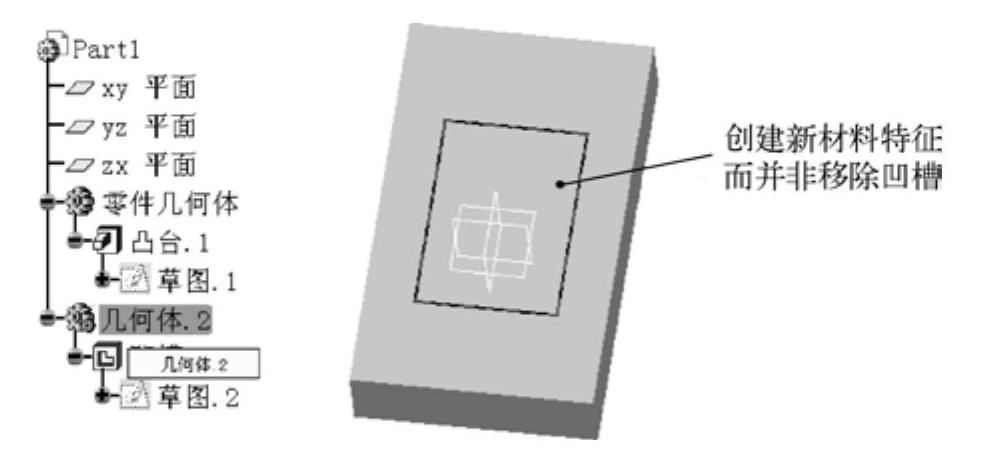

图3-18 在新几何体上创建凹槽

小提示：

在使用凸台和凹槽工具创建几何特征时，需要注意的是：草图截面需要由封闭的轮廓构成。如果是多截面轮廓，则要求各个截面自身不能相交，否则将会生成特征失败；如果使用开放的轮廓草图创建凸台和凹槽，则必须在相应的“定义凸台”和“定义凹槽”对话框中选中复选框，然后在相对应的“薄凸台”和“薄凹槽”选项卡中通过设置“厚度1”和“厚度2”文本框以及通过控制和复选框来满足自己的设计要求。草图轮廓要求如表3-1所示。

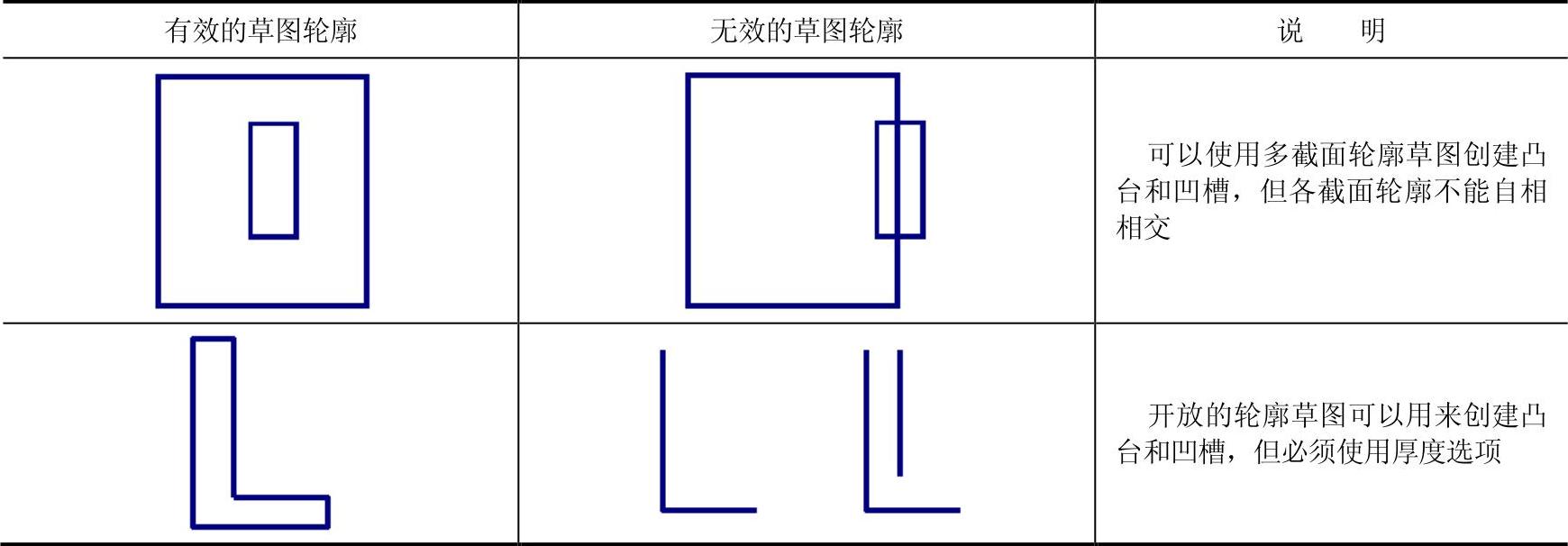

表3-1 使用凸台和凹槽工具时草图轮廓要求说明
