1.定义

创建凸台是指在一个或两个方向上拉伸轮廓或曲面，通过将某拉伸轮廓或曲面沿某方向拉伸一定的距离，形成三维实体特征。

2.操作步骤

1）选择草绘曲线作为要拉伸的轮廓，如图3-3所示。

2）单击“基于草图的特征”工具栏中的按钮，出现“定义凸台”对话框，如图3-4所示。

图3-3 选择拉伸轮廓

图3-4 “定义凸台”对话框

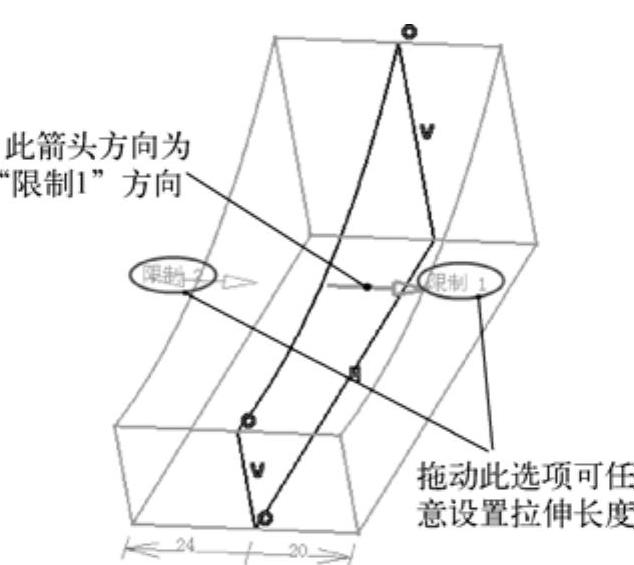

3）设置凸台相关参数，在“长度”文本框中输入相应数值，也可拖动“限制1”和“限制2”箭头所示方向增加或减小长度值，数值不能超过1000000mm。如图3-5所示。

4）单击“定义凸台”对话框中按钮，生成凸台特征，结构树显示已创建凸台。如图3-6所示。

图3-5 设置凸台相关参数

图3-6 创建凸台特征

3.相关说明

（1）关于草绘轮廓

● 可以使用在“草图编辑器”工作台中绘制的轮廓，或在“创成式外形设计”工作台中创建的平面几何元素（直线除外）。

● 可以选择构成草图的不同元素。

● 如果在先前未定义轮廓的情况下单击按钮，则只需单击对话框中的按钮，然后选择草绘平面即可进入“草图编辑器”创建所需的轮廓。在单击按钮后，会出现“运行命令”窗口，显示运行过的命令历史记录，此信息窗口在已使用很多命令时尤其有用，如图3-7所示。

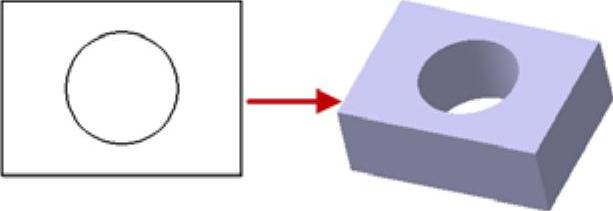

● 可以从包括多个轮廓的草图创建凸台，但这些轮廓本身不能相交，如图3-8所示。

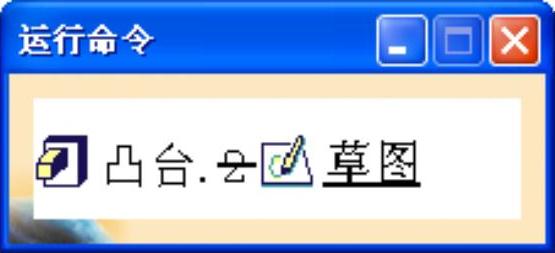

图3-7 “运行命令”窗口

（2）更改轮廓

在“定义凸台”对话框中的“选择”文本框中单击鼠标右键，弹出右键快捷菜单，如图3-9所示。

● 转至轮廓定义：选择该选项，将弹出“定义轮廓”对话框。(www.daowen.com)

● 创建草图：选择任意平面后启动草图编辑器，在草图编辑器中绘制所需轮廓的草图。

● 创建接合：接合曲面或曲线，作为拉伸轮廓。

● 创建提取：从非连接子元素中生成单独的元素，作为拉伸轮廓。

图3-8 使用多轮廓草图创建凸台

图3-9 右键快捷菜单

（3）限制

默认情况下，“定义凸台”对话框中的“类型”下拉列表框中显示“尺寸”选项，可以通过在“长度”文本框中输入数值来指定凸台的长度，用户也可以通过其他选项来指定凸台的生成方式。

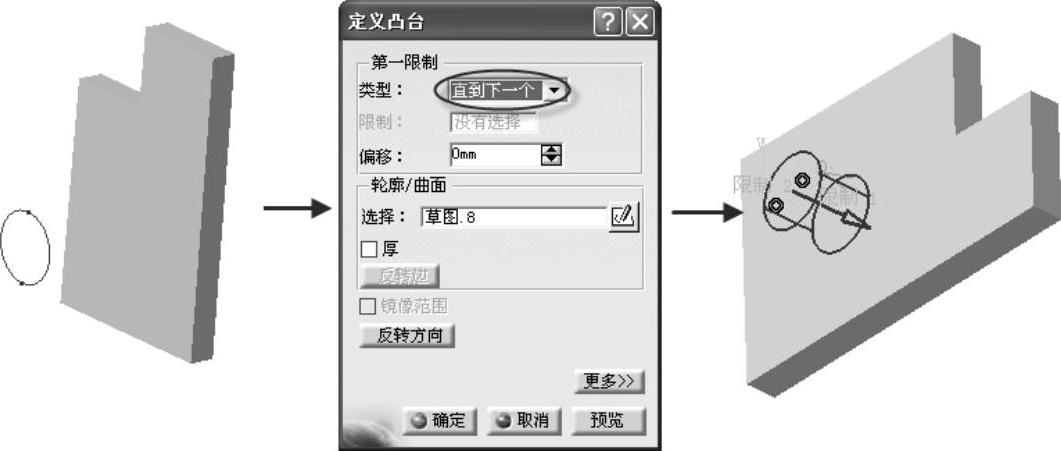

● 直到下一个：此选项假定一个现有的面可用于修剪凸台，应用程序预览要创建的凸台，拉伸由现有的几何体修剪，如图3-10所示。

图3-10 “直到下一个”方式

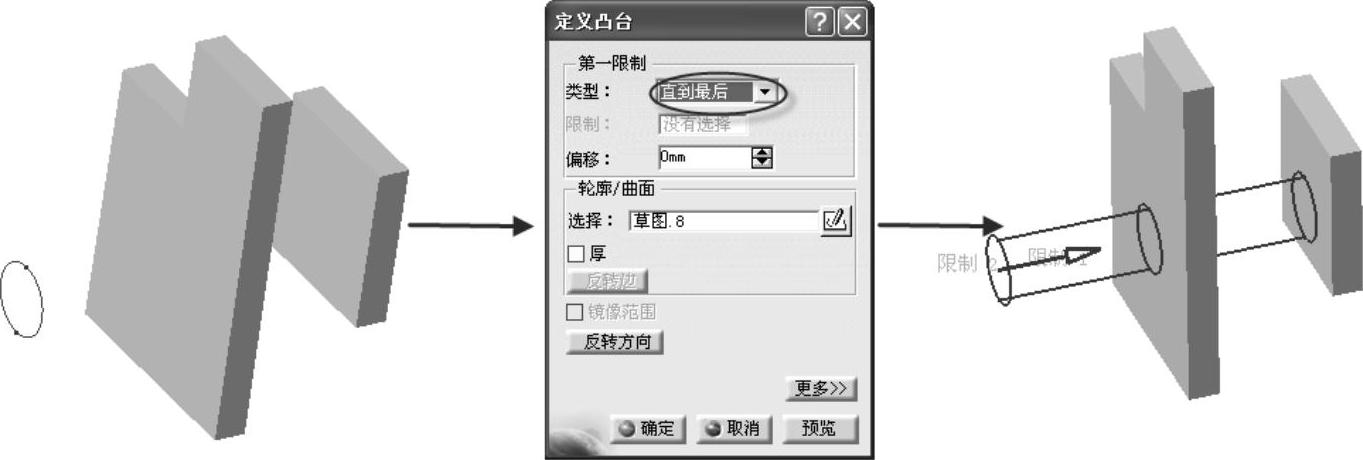

● 直到最后：凸台由拉伸遇到的最后一个面修剪，如图3-11所示。

图3-11 “直到最后”方式

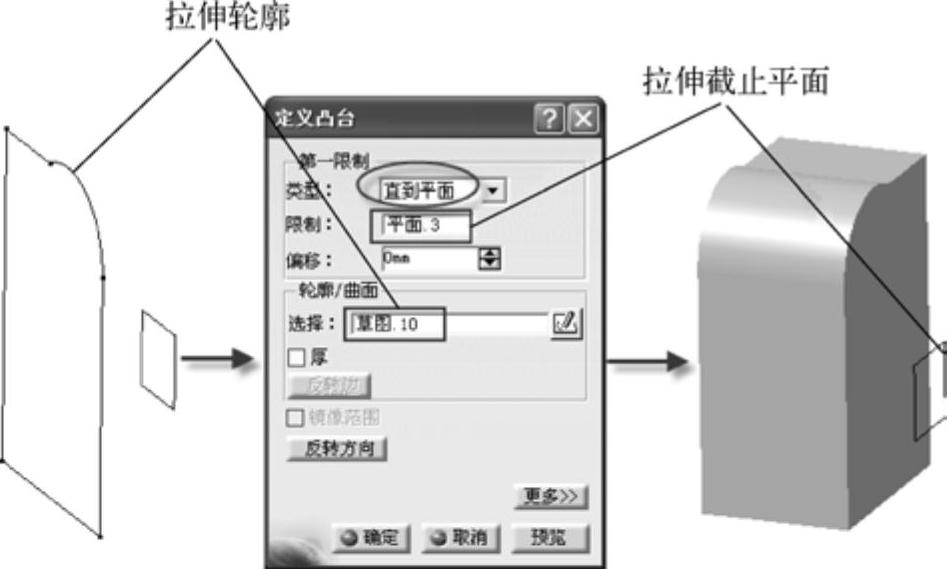

● 直到平面：凸台由拉伸遇到所选平面为止，如图3-12所示。

图3-12 “直到平面”方式

● 直到曲面：与“直到平面”方式相似，凸台由拉伸遇到所选曲面为止，如图3-13所示。

图3-13 “直到曲面”方式

（4）选项

● 厚：在轮廓的两侧增加厚度。

● 反转边：仅适用于开放轮廓，可以通过此选项选择拉伸轮廓的哪一侧。

● 镜像范围：使用同一长度值反向拉伸轮廓。如果希望定义此方向的另一个长度，则需要在“第二限制”选项中设置相关参数。
