3D几何图形工具可以将三维实体的边线、轮廓、与草图工作平面相交的轮廓等图形投影到草图工作平面上，如图2-97所示。

1.投影3D元素

该工具可以将三维实体的边线投影到草图工作平面上，其操作步骤如下。

1）在创建好三维实体特征的前提下，选择草绘平面，进入草图设计模式。

2）单击“3D几何图形”工具栏中的按钮，系统提示选择要在草图平面上投影的3D元素。选择实体特征的端面边线，则该边线元素将投影至草图工作平面上，如图2-98所示。

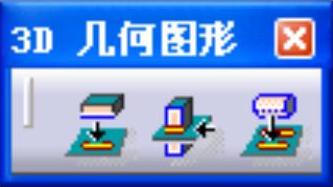

图2-97 “3D几何图形”工具栏

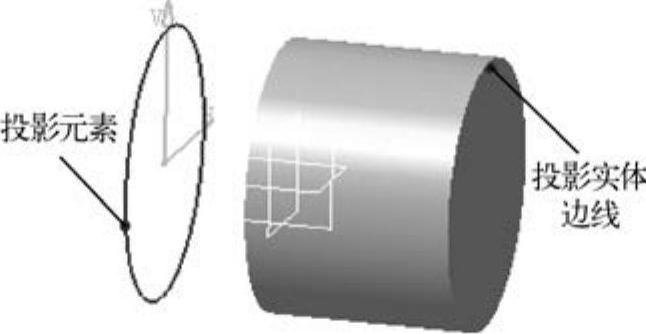

图2-98 创建3D投影元素

3）创建的3D投影元素与三维实体特征之间有关联关系存在，若实体几何外形发生改变，则投影的线条也会跟着改变。如果要取消这种关联关系，则先要对该投影元素进行“隔离”操作，然后再单独编辑各特征尺寸。

2.与3D元素相交

该工具可以将实体与草图工作平面相交的轮廓投影在草图工作平面上，轮廓必须有锐利的边缘才能投影，若是圆形曲线边缘则无法投影，其操作步骤如下。(www.daowen.com)

1）在创建好三维实体特征的前提下，选择草绘平面，进入草图设计模式。

2）单击“3D几何图形”工具栏中的按钮，系统提示选择要与草图平面相交的3D元素。选择要投影的实体特征，则完成命令操作，如图2-99所示。

3.投影3D轮廓边线

该工具可以将与草图工作平面无相交的实体轮廓投影在草图工作平面上，其操作步骤如下。

1）在创建好三维实体特征的前提下，选择草绘平面，进入草图设计模式。

2）单击“3D几何图形”工具栏中的按钮，系统提示选择要将其轮廓边线投影到草图平面上的3D曲面。选择要投影的实体，则完成命令操作，如图2-100所示。

图2-99 创建3D投影元素

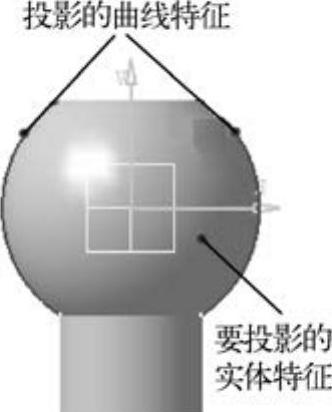

图2-100 投影3D轮廓边线
