“重新限定”工具栏可以将建立好的草图进行修剪、断开、快速修剪、封闭曲线、互补等进一步的修整，如图2-75所示。

1.修剪

修剪工具可以对几何元素进行修整。其操作步骤如下：

1）单击“重新限定”工具栏中的按钮，“草图工具”工具栏中显示修剪选项。如图2-76所示。

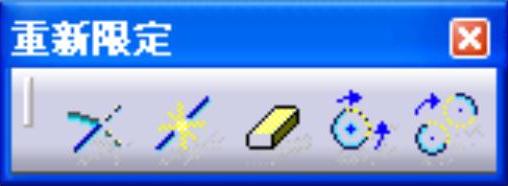

图2-75 “重新限定”工具栏

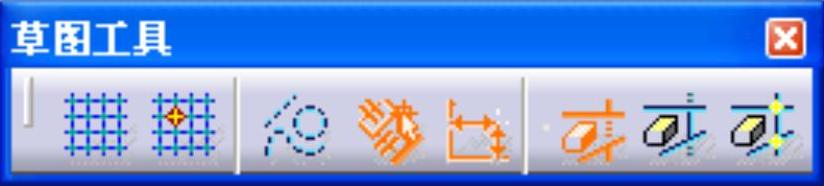

图2-76 “草图工具”工具栏

2）选择第一条直线，然后将光标置于要修剪的元素上，则该元素也突出显示，并且两条直线均被修剪。两条直线交点两端被单击选择的部分被保留，而另一端均被修剪。如图2-77所示。

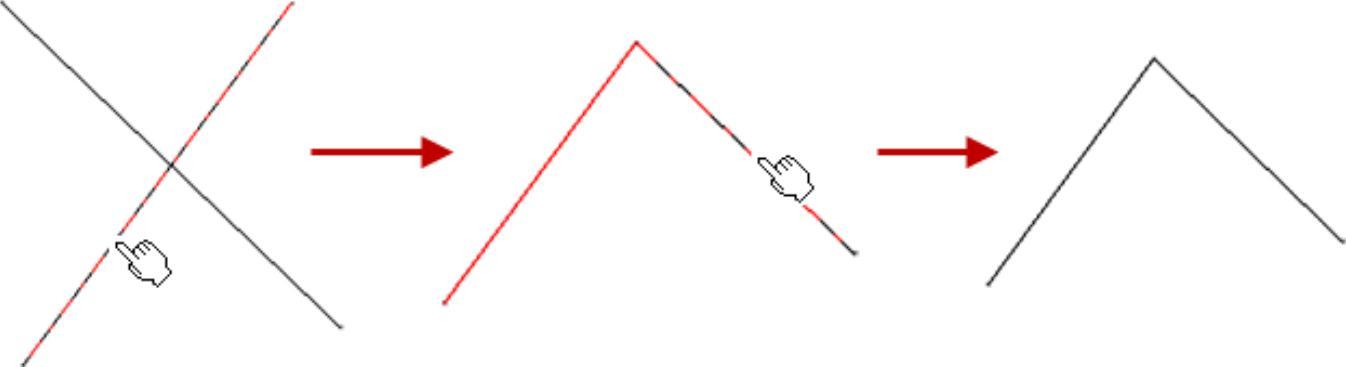

图2-77 修剪操作

3）相交说明：系统提示了两种修剪模式选项，默认情况下为“修剪所有元素”选项。另一种修剪模式为“修剪第一个元素”选项，如图2-78所示。

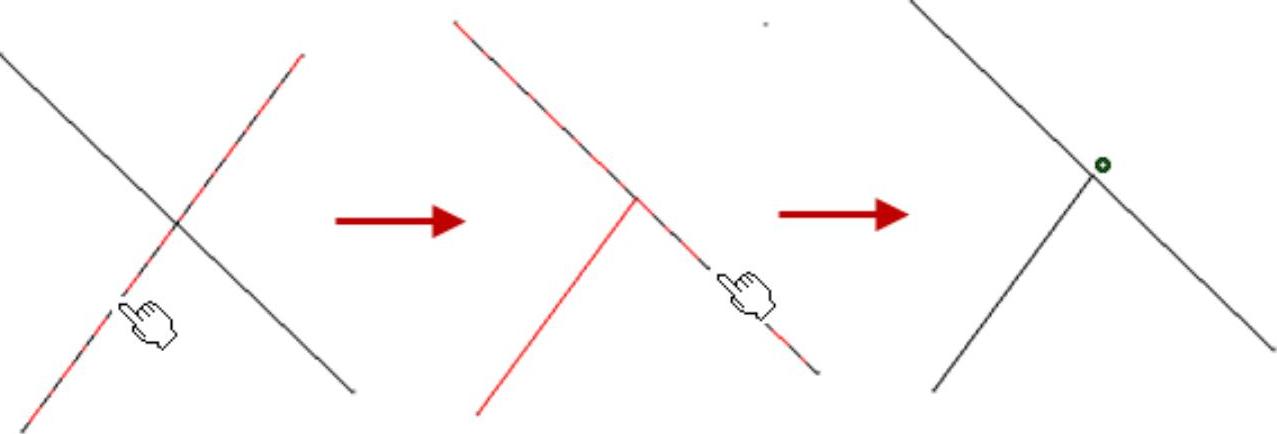

图2-78 修剪第一个元素

2.断开

断开工具可以使用某曲线上的点中断该曲线，也可以使用不属于该曲线上的点中断该曲线。其操作方法比较简单。单击“重新限定”工具栏中的按钮，选择需要断开的曲线，然后选择中断的位置，则该曲线从单击点处断开。如果中断点不在曲线上，则将从该点在曲线上的投影点处断开。

3.快速修剪

快速修剪工具可以快速删除与其他草图编辑器元素相交的元素，其操作步骤如下。

1）单击“重新限定”工具栏中的按钮，“草图工具”工具栏中显示快速修剪选项，如图2-79所示。(www.daowen.com)

图2-79 “草图工具”工具栏

2）接受系统默认设置，选择需要删除的元素，如图2-80所示。

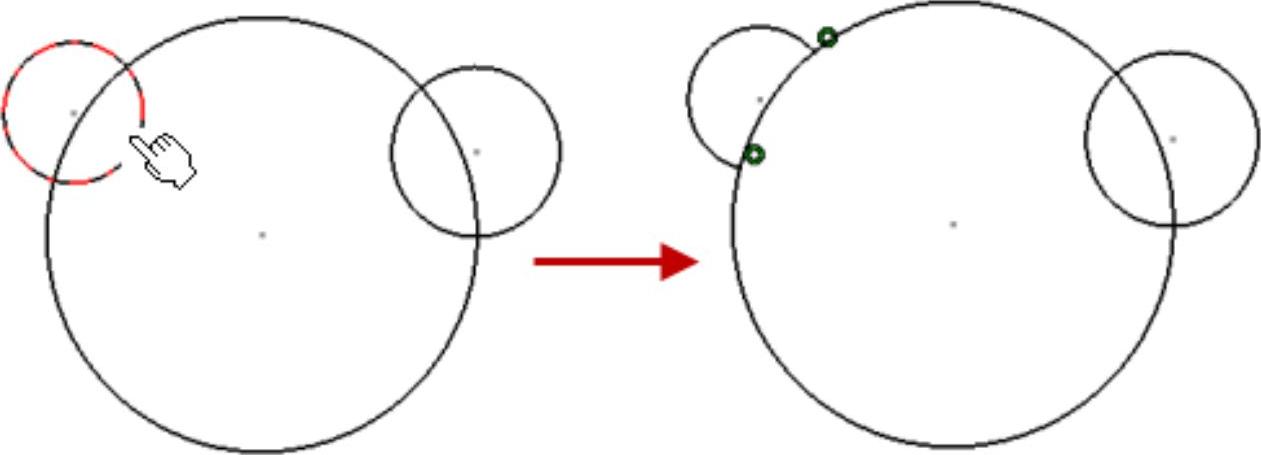

图2-80 快速修剪操作

3）相关说明：系统提示了三种快速修剪模式，默认情况下为“断开及内擦除”选项。另外两种修剪模式为断开及外擦除和断开并保留模式，如图2-81所示。

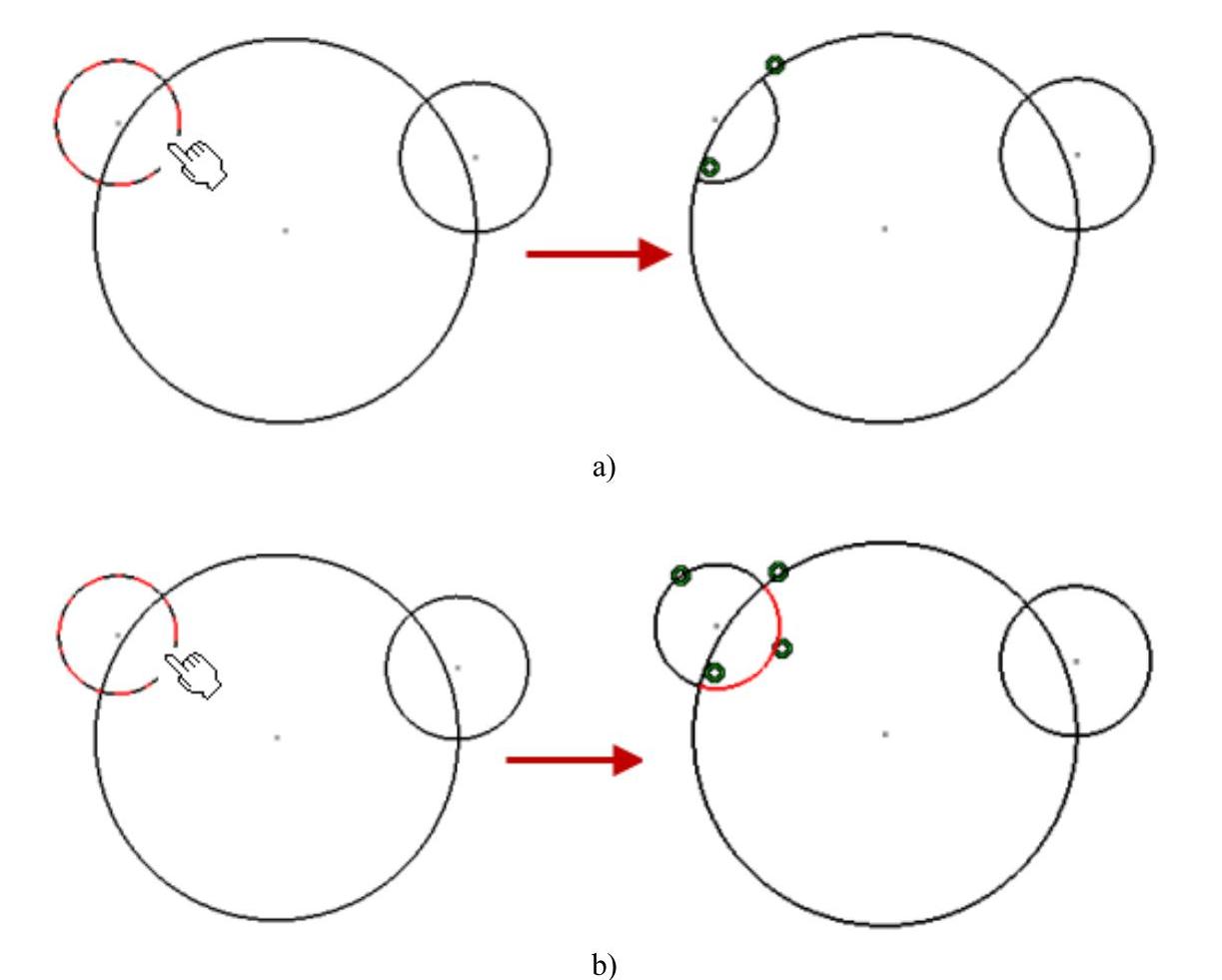

图2-81 快速修剪操作

a）断开及外擦除模式 b）断开并保留模式

4.封闭

封闭工具可以将不完整的部分椭圆形、部分圆形等图形，变成封闭的椭圆形或圆形等。

其使用方法比较简单。单击“重新限定”工具栏中的按钮后，选择要封闭的椭圆或圆形曲线，完成封闭操作。如图2-82所示。

5.补充

补充工具可以将不完整的部分椭圆形、部分圆形等图形，转换成与其互补的图形。使用方法比较简单。单击“重新限定”工具栏中的按钮后，选择要补充的椭圆或圆形曲线，完成补充操作，如图2-83所示。

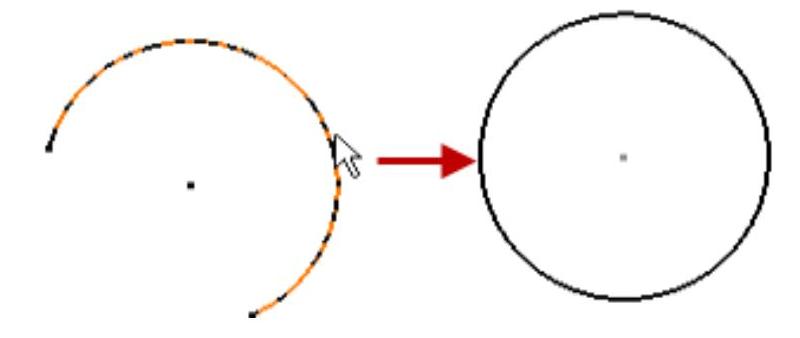

图2-82 封闭操作

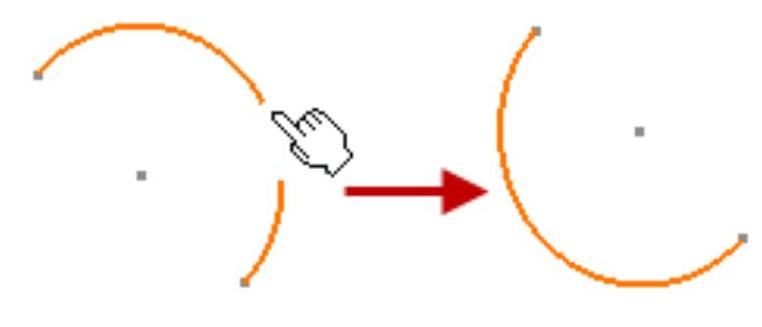

图2-83 补充操作
