如何绘制直线和曲线的法线?

“直线”工具栏包括直线、无限长线、双切线、角平分线、曲线的法线等5种图形工具,如图2-56所示。

1.直线

此功能可以在草图平面上创建直线。通过确定直线的起点和终点坐标来创建直线,与可以创建直线的“轮廓”工具不同之处在于:通过“轮廓”工具可以连续创建直线,而此处的“直线”工具不能连续创建。

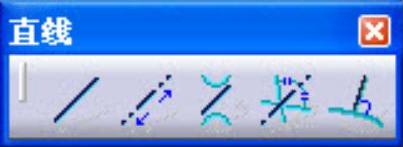

图2-56 “直线”工具栏

2.无限长线

此功能可以在草图平面上创建无限长的直线。单击“直线”工具栏中的978-7-111-34833-7-Chapter02-102.jpg选项后,在“草图工具”工具栏中系统提供了三种绘制无限长线的方式:水平线、竖直线和通过两点的直线。选择不同的按钮,可分别创建各自不同的无限长线,工具栏如图2-57所示。


图2-57 “草图工具”工具栏

3.双切线

此功能可以在草图平面上创建两个元素的公切线。单击“直线”工具栏中的978-7-111-34833-7-Chapter02-104.jpg选项后,选择需要创建公切线的两元素特征,则完成该命令,如图2-58所示。

4.角平分线

此功能可以在草图平面上创建角平分线。单击“直线工具”工具栏中的978-7-111-34833-7-Chapter02-105.jpg选项后,选择两条相交直线,则自动创建角平分线,如图2-59所示。

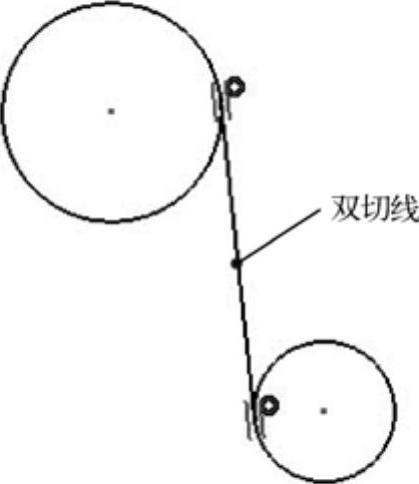

图2-58 绘制双切线(www.daowen.com)

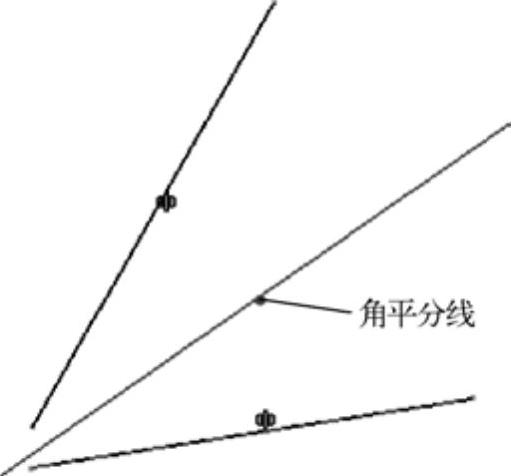

图2-59 绘制角平分线

5.曲线的法线

此功能可以在草图平面上创建曲线的法线,其操作步骤如下。

1)单击“直线”工具栏中的978-7-111-34833-7-Chapter02-108.jpg按钮,此时“草图工具”工具栏显示用于定义法线的第一点坐标,如图2-60所示。


图2-60 “草图工具”工具栏

2)确定法线的第一点后,系统提示选择曲线,选择需要创建法线的曲线后,则完成法线的创建,如图2-61所示。

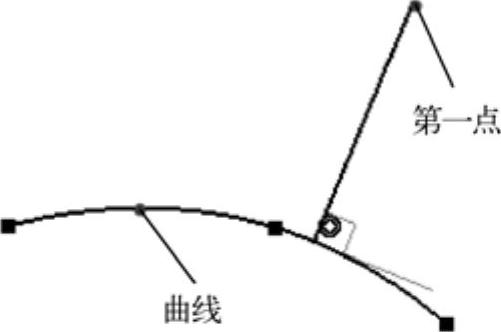

图2-61 绘制曲线的法线

小提示:

1)曲线的法线创建在离曲线上的单击位置尽可能近的地方。如果单击曲线前尽量使直线与曲线垂直,则会得到更好的结果。

2)单击“草图工具”工具栏中的978-7-111-34833-7-Chapter02-111.jpg按钮,然后选择要从哪段曲线开始创建直线。在此模式下,应先选择曲线,最后单击定义法线上的一点(曲线外)创建曲线的法线。
