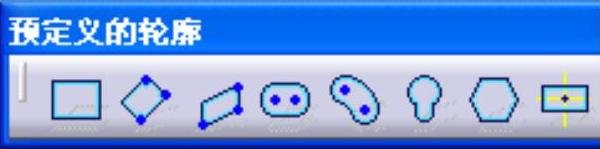

预定义的轮廓工具包括矩形、斜置矩形、平行四边形、延长孔、圆柱形延长孔、钥匙孔轮廓、六边形、居中矩形和居中平行四边形等9个图形工具。如图2-20所示。

1.矩形

此功能可以在草图工作平面上绘制出矩形，其操作步骤如下。

图2-20 “预定义的轮廓”工具栏

1）单击“预定义轮廓”工具栏中的按钮，“草图工具”工具栏中显示用于定义矩形第一点坐标值的文本框，如图2-21所示。

图2-21 “草图工具”工具栏

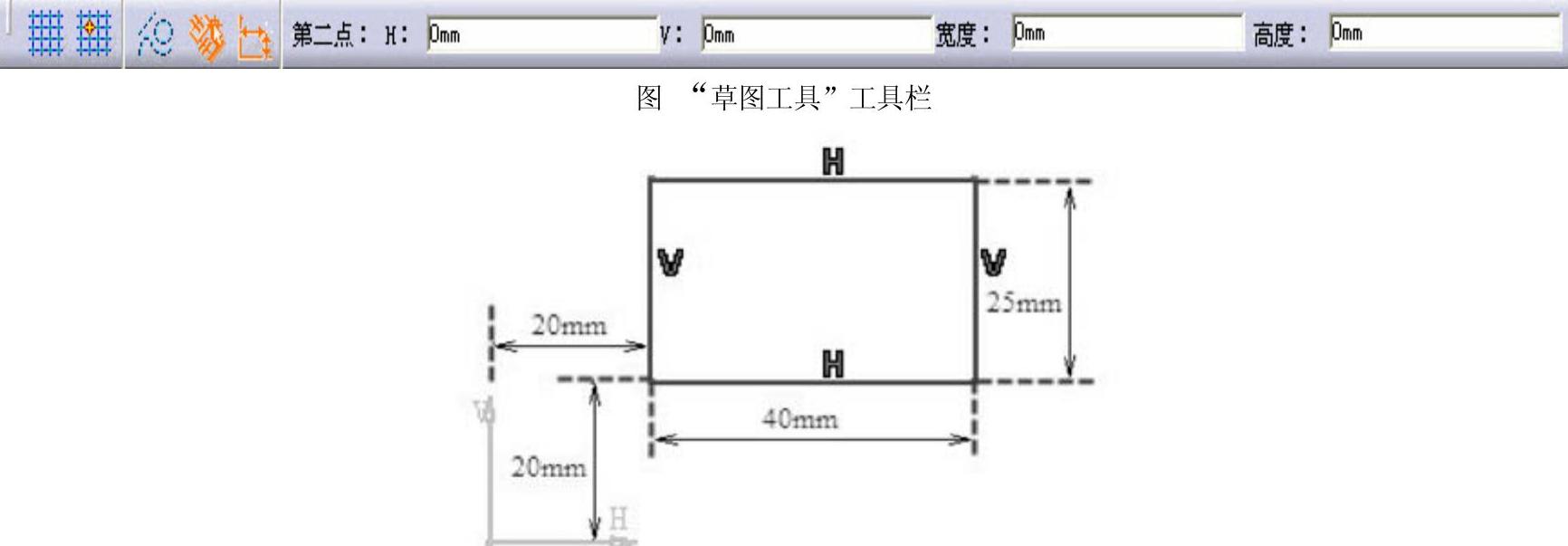

2）输入第一点的坐标值，例如H=20mm、V=20mm，回车后“草图工具”工具栏中将显示用于定义矩形第二点的相关参数。确定矩形的方法有两种：一种是输入第二点坐标值确定矩形对角点；另一种是在“草图工具”工具栏中输入矩形的“宽度”和“高度”，例如宽度=40mm、高度=25mm。如图2-22所示。

图2-22 绘制矩形

3）相关说明：读者也可以通过修改尺寸来修改矩形的位置，操作步骤如下。

● 确认“草图工具”工具栏中的“尺寸约束”按钮是否激活。

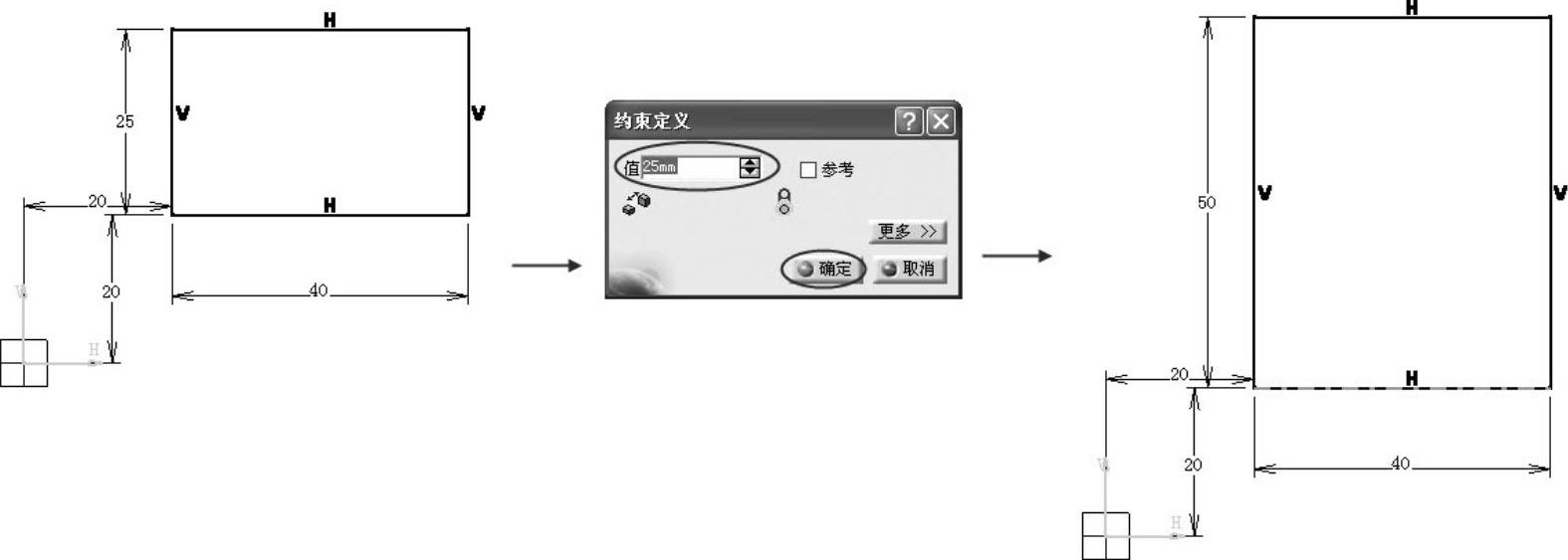

● 在“尺寸约束”选项激活的情况下，按照上面介绍的步骤绘制矩形；双击“高度”尺寸，出现“约束定义”对话框，在数值框中输入所要改正的数值，单击按钮，完成对矩形的修改，如图2-23所示。

图2-23 修改矩形位置

2.斜置矩形

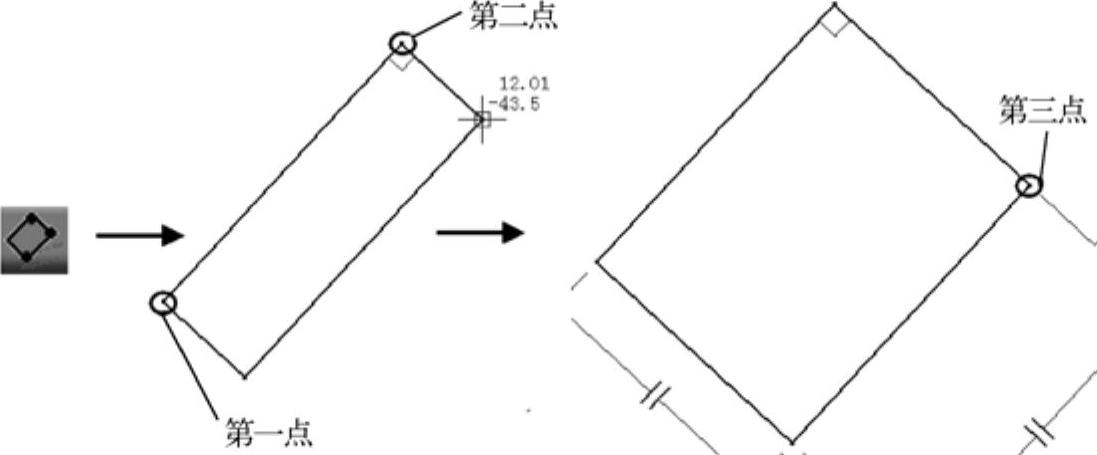

此功能可以在草图平面上绘制斜置的矩形，其操作步骤与矩形的绘制方法类似。所不同的是，矩形的绘制是通过对角线的两顶点确定位置，而斜置矩形则是先确定一条边的两端点位置，然后再确定矩形的另一端点，如图2-24所示。

图2-24 绘制斜置矩形

3.平行四边形

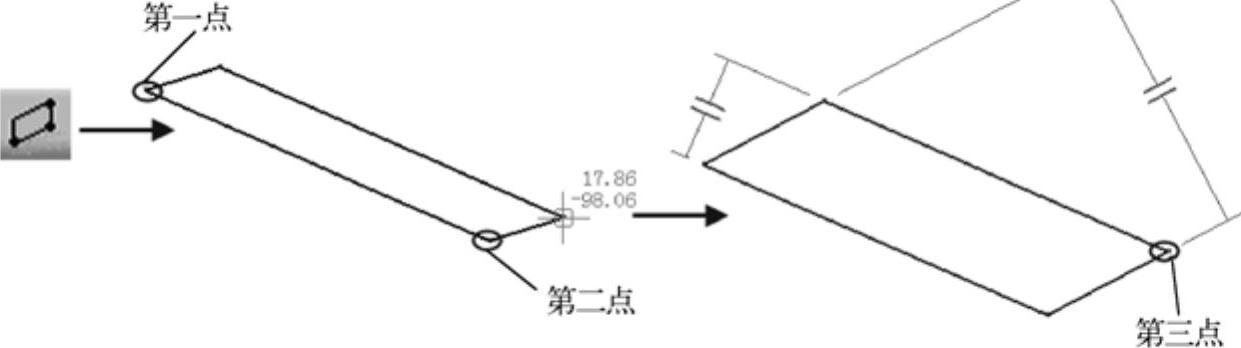

此功能可以在草图平面上绘制平行四边形，其操作步骤与斜置矩形的绘制方法相同。即先确定四边形的一边两端点，再确定另一条边的一个端点位置，如图2-25所示。

图2-25 绘制平行四边形

4.延长孔

此功能可以在草图平面上绘制延长孔图形，其操作步骤如下。

1）单击“预定义轮廓”工具栏中的按钮，此时“草图工具”工具栏显示用于定义延长孔在中心轴上中心点的坐标值，如图2-26所示。

(www.daowen.com)

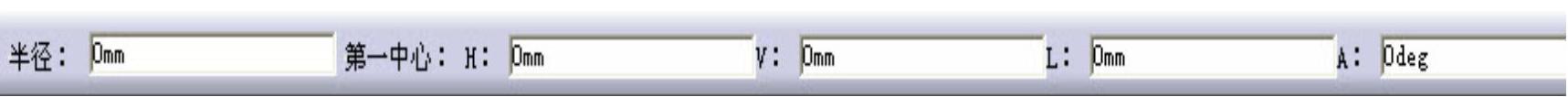

图2-26 “草图工具”工具栏

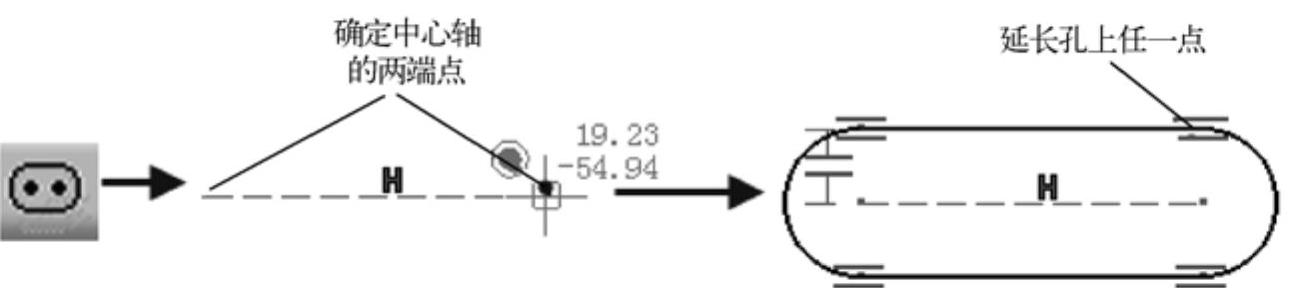

2）分别输入延长孔两个中心点的坐标值，回车后系统提示输入延长孔上任一点的坐标值。当然，也可以在“草图工具”工具栏中输入延长孔两端圆的半径值以最终确定图形，如图2-27所示。

图2-27 绘制延长孔

5.圆柱形延长孔

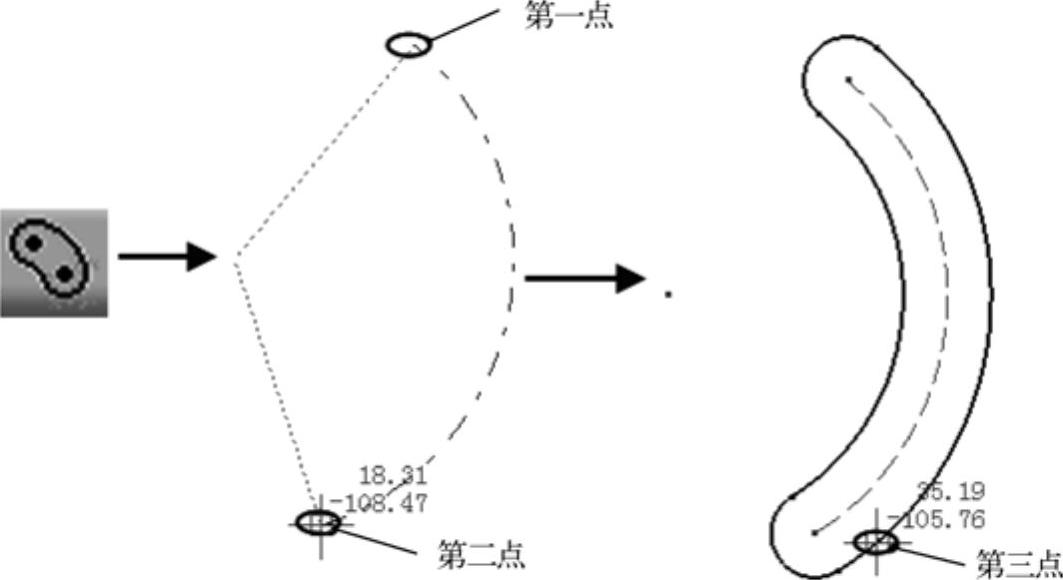

此功能可以在草图平面上绘制圆柱延长孔，其操作方法与延长孔的绘制方法相似。先确定圆柱形延长孔两端弧形的圆心，再确定圆柱形延长孔图形上的任一点，如图2-28所示。

图2-28 绘制圆柱形延长孔

6.钥匙孔轮廓

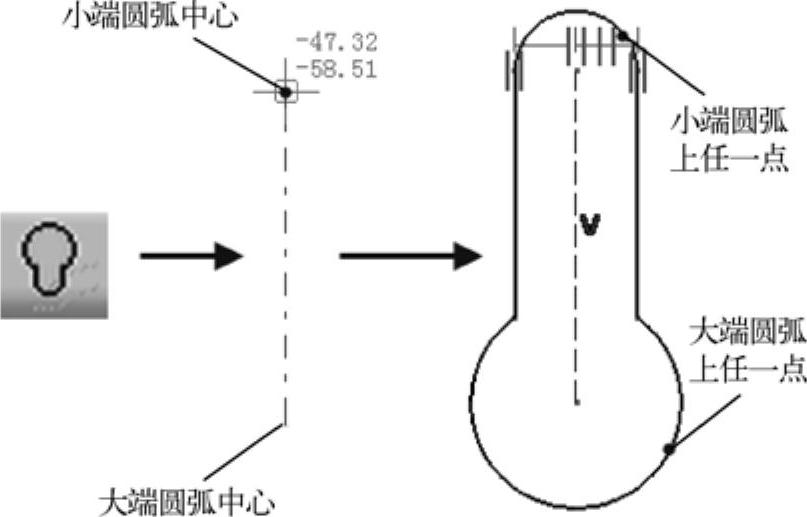

此功能可以在草图平面上绘制钥匙孔轮廓图形，其操作方法与圆柱形延长孔相似。先确定大端圆弧的中心点位置，再确定小端圆弧的中心点位置，最后依次确定小端圆弧上的任一点和大端圆弧上的任一点。如图2-29所示。

图2-29 绘制钥匙孔轮廓

7.六边形

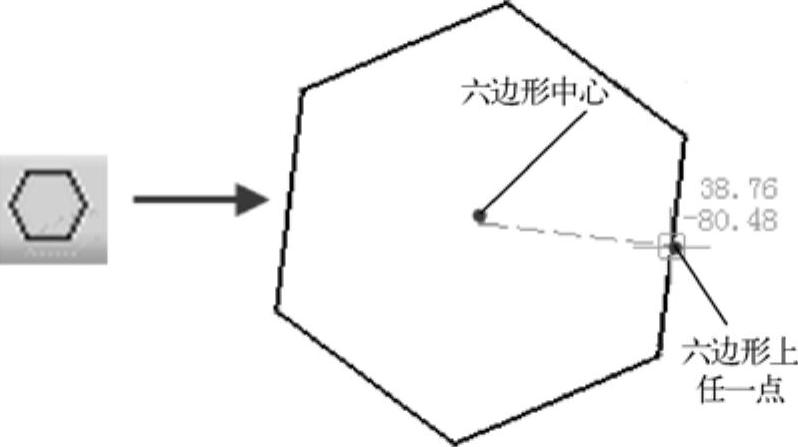

此功能可以在草图平面上绘制六边形，其操作步骤比较简单。先确定六边形的中心点，再确定六边形上任一点即可，如图2-30所示。

8.居中矩形

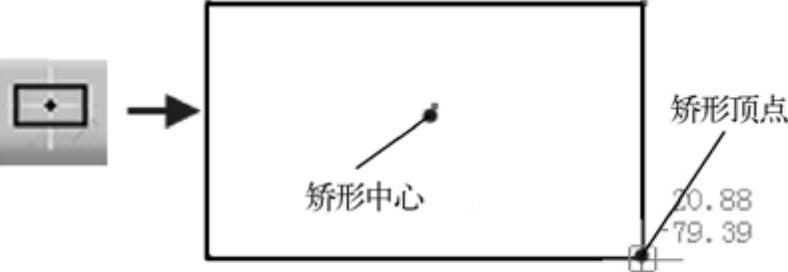

此功能可以在草图平面上绘制居中矩形，其操作方法与六边形相同。先确定居中矩形的中心点，再确定居中矩形上任一顶点即可，如图2-31所示。

图2-30 绘制六边形

图2-31 绘制居中矩形

9.居中平行四边形

此功能可以在草图平面上绘制居中平行四边形，其操作步骤如下。

1）确保已取消“尺寸约束”按钮和“几何约束”按钮，然后单击“预定义轮廓”工具栏中的按钮。

2）居中平行四边形是在已存在两条相交直线（或轴）的前提下绘制的。两条直线（或轴）的交点即为居中平行四边形的中点，而居中平行四边形的边分别平行于两条直线（轴）。

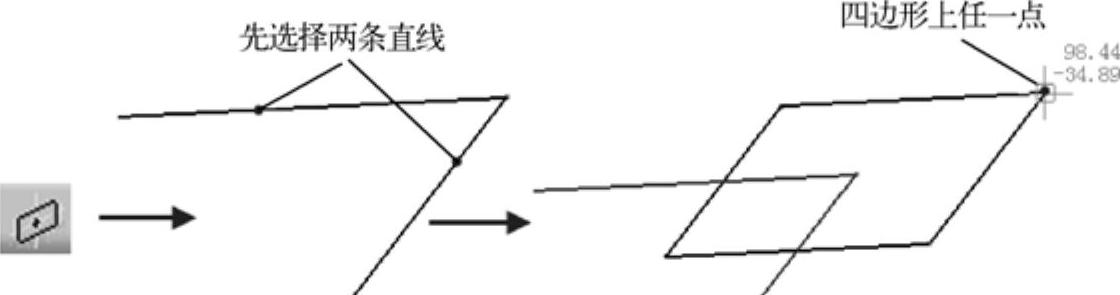

3）先后选择两条直线（或轴），然后确定该平行四边形上的任一点，如图2-32所示。

图2-32 绘制居中平行四边形
