使用轮廓工具可以绘制连续不断的线条，可以是直线，也可以是圆弧。绘制的草图可以是开放的轮廓，也可以是封闭的轮廓。

1.操作步骤

1）单击“轮廓”工具栏中的按钮，“草图工具”工具栏中将显示用于定义轮廓三种方式及各自需要设置的参数。绘制轮廓有三种模式，分别为直线、切线弧及三点弧，绘制第一个草图元素时只能使用直线或三点弧模式。默认情况下，系统选择直线模式，用户可以使用鼠标单击选择切换相应的模式，如图2-14所示。

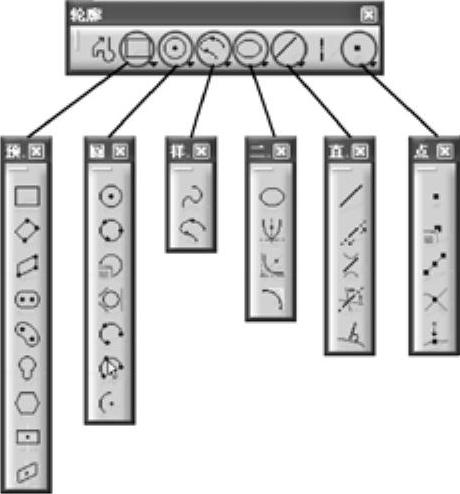

图2-13 草图轮廓绘制工具

图2-14 “草图工具”工具栏1

2）输入第一点的坐标值H=30mm、V=40mm，回车后“草图工具”工具栏中将显示用于定义直线第二点的相关参数。其中，H代表水平坐标值，V代表垂直坐标值，如图2-15所示。

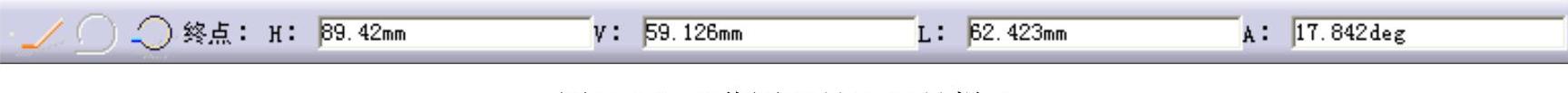

图2-15 “草图工具”工具栏2

3）定义直线线段长度的方法有两种，一种是输入线段终点的坐标值，另一种是确定线段的长度及与水平线的夹角。如果使用第一种方法，则只需参照第一点坐标的设置方法，输入相应坐标值即可。在此，介绍第二种设置方法，输入线段长度L=50mm和线段与水平线的夹角A=30deg，回车后则自动绘制好所需直线元素，如图2-16所示。

2.相关说明

1）三点弧：三点弧模式可以是绘制的第一个草图元素，也可以在其他草图元素的基础上使用该元素。与直线模式不同，该模式需要用户依次输入圆弧的起点坐标、第二点圆弧点坐标、圆弧终点坐标及圆弧半径。使用方法和直线模式相同，如图2-17所示。(www.daowen.com)

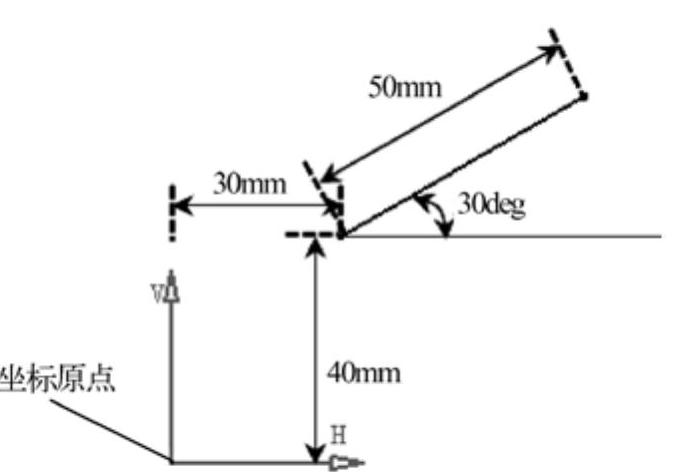

图2-16 绘制直线线段

图2-17 三点弧模式

2）相切弧：相切弧模式不能作为草图的第一个元素，它只能在已经存在草图元素的基础上创建与之相切的圆弧特征。与三点弧模式相比，其操作方法更简单。只需指定圆弧终点的坐标和圆弧半径即可，如图2-18所示。

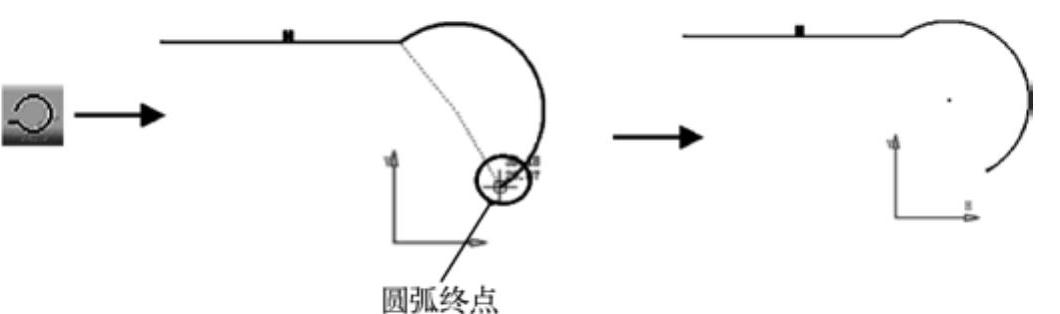

图2-18 相切弧模式

小提示：

1）使用“轮廓”工具创建草图时，默认情况下，系统会连续绘制直线。用户想要在直线元素后绘制圆弧，一种方法可以通过鼠标单击相应模式来切换，另一种方法可以直接按住鼠标左键拖动，则系统会自动由直线模式切换为圆弧模式。如图2-19所示。

2）如果绘制封闭草图，则图形封闭后自动退出“轮廓”工具命令；如果绘制开放草图，若要退出“轮廓”工具命令，可连续按“ESC”键两次或再次单击“轮廓”命令按钮即可。

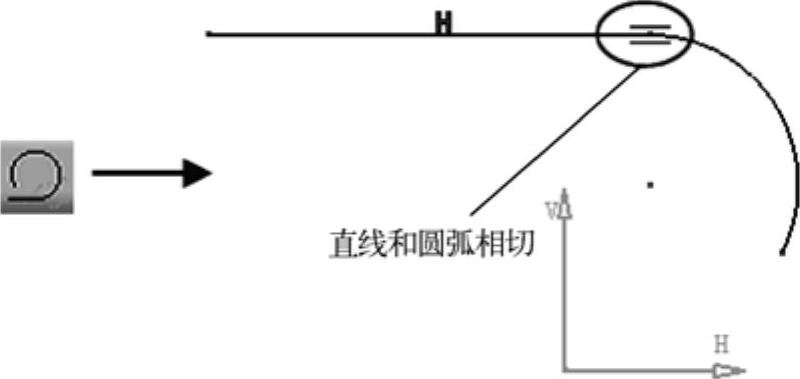

图2-19 模式切换
