常用设置选项及其设置方法

在“选项”对话框中，用户可以对各个工作台中的通用参数进行自定义修改和设置，在不同的模块中有些参数不尽相同。

1.“常规”选项

“常规”选项中有多个选项卡，包括用户界面、数据保存、参考文档、帮助文档的存放位置、可共享的产品信息、许可证发放、打印机设置、宏、搜索、统计信息等多种设置类别，如图1-53所示。

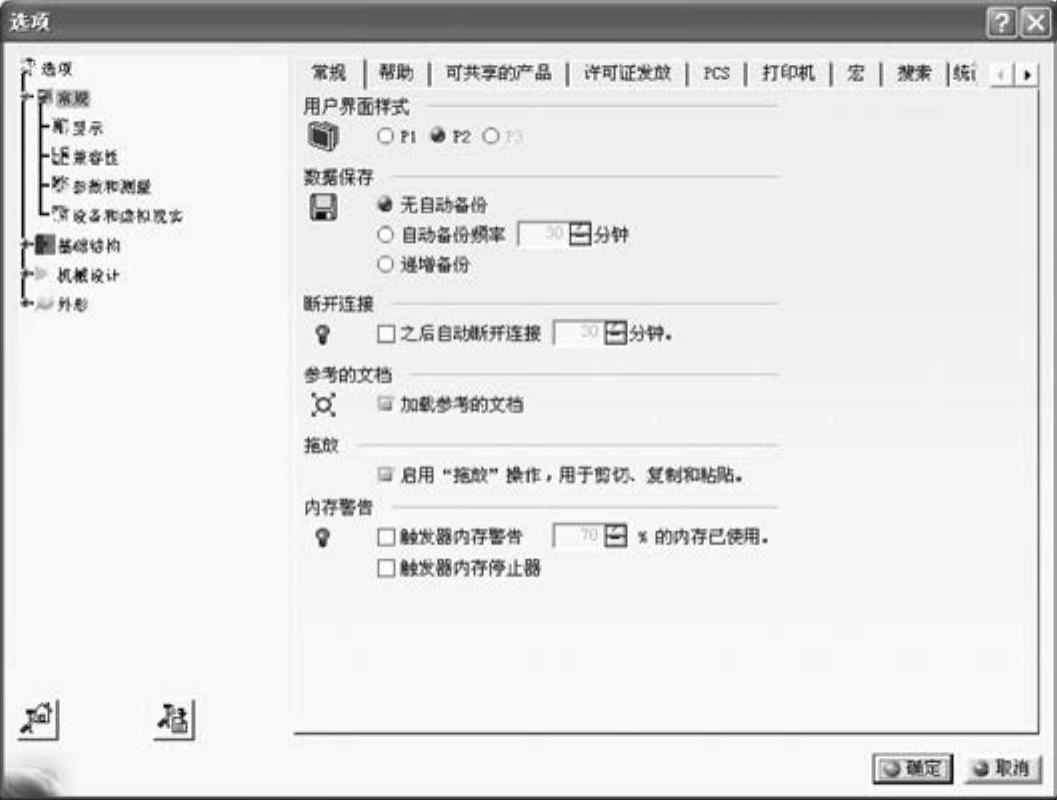

图1-53 “常规”选项设置

1）“常规”选项卡：该选项卡内有多组选项可供选择。

● 用户界面样式：该选项组有P1、P2、P3三个单选按钮，分别对应CATIA-P1、CATIA-P2、CATIA-P3三种不同等级的接口。CATIA-P1是具有最低限度的接口，功能较少，大约有二十几个模块，但是比较便宜，若只需要一些最基本的模块，则该选项是一个比较经济的选择；CATIA-P2比起CATIA-P1多了不少模块，大大提升了CATIA的功能，其接口也和CATIA-P1不一样，本书中所描述的CATIA界面，都是以CATIA-P2为准的；CATIA-P3是目前最高等级的接口，具有全部的模块，其接口更具有立体感，使用起来比较方便，但其所消耗的资源也很大，需要比较好的硬件设备才能顺畅执行。用户要选择哪一种接口，可由功能与经济层面来作为选择的依据。

● 数据保存：用户可以设置自动储存文件所间隔的时间，系统提示了三种选择，分别为：无自动备份、自动备份频率和递增备份。

● 断开连接：可以设置用户停止操作CATIA超过某个时间后，即自动与许可服务器断线，以释放许可。

● 参考的文档：若选中“加载参考的文档”复选框，当加载的文件指向某一个相关文件，则此子文件也将会被一起加载；相应地，若取消选中该复选框，则只会加载母文件，不加载子文件。

● 拖放：CATIA支持系统的拖曳功能，若选中此复选框，想要移动一个对象时，直接拖曳对象到目的地即可。

● 内存警告：使用此选项可在因内存使用过多而导致发生崩溃之前，提示用户保存数据。当进程内存使用超过一定的地址空间使用百分比，或剩余的可用内存碎片达到特定阈值时，将弹出警告信息，警告用户由于剩余内存容量越来越少，应保存数据并退出会话。

2）“帮助”选项卡：该选项卡包括“技术文档”、“用户助手”和“上下文优先级”三组选项。在此选项卡中可以设置技术文档的存放位置、用户助手的路径以及上下文的优先级别。

3）“可共享的产品”选项卡：该选项卡可使用户获取和发布共享产品许可证。

4）“许可证发放”选项卡：该选项卡可以使用户使用许可证管理器保存静态许可证。

5）“PCS”选项卡：该选项卡可以设置每个文档可撤销的全局动作的命令数目（0～99）。无论该值是多少，始终可以撤销当前全局动作内的局部动作。

6）“打印机”选项卡：该选项卡包括“打印机目录列表”、“打印机创建目录”、“驱动程序配置路径”和“打印机组定义”四个选项组。有关打印机相关的设置均在该选项卡中进行。

7）“宏”选项卡：该选项卡包括用于访问宏开发环境的选项，以便自动执行操作。

8）“搜索”选项卡：该选项卡提供多种搜索类型，供用户查询和搜索。

9）“统计信息”选项卡：该选项卡用于记录各项操作时间及信息的统计。

10）“文档”选项卡：该选项用于对文档环境、链接文档的本地化以及文件的各类选项进行设置。

2.“显示”选项

该选项包括“树外观”、“树操作”、“浏览”、“性能”、“可视化”、“层过滤器”、“线宽和字体”以及“线型”等多个选项卡。该选项主要是对结构树的显示及操作、图形的显示及可视化操作等做出设置，如图1-54所示。

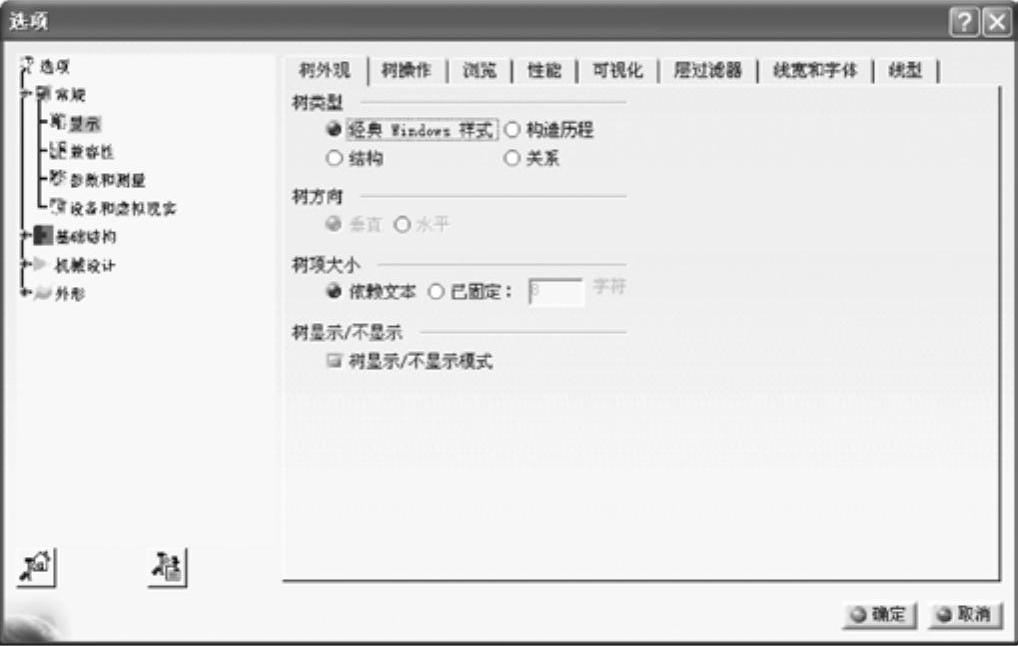

图1-54 “显示”选项设置

1）“树外观”选项卡：该选项卡包括“树类型”、“树方向”、“树项大小”和“树显示/不显示”四个选项。

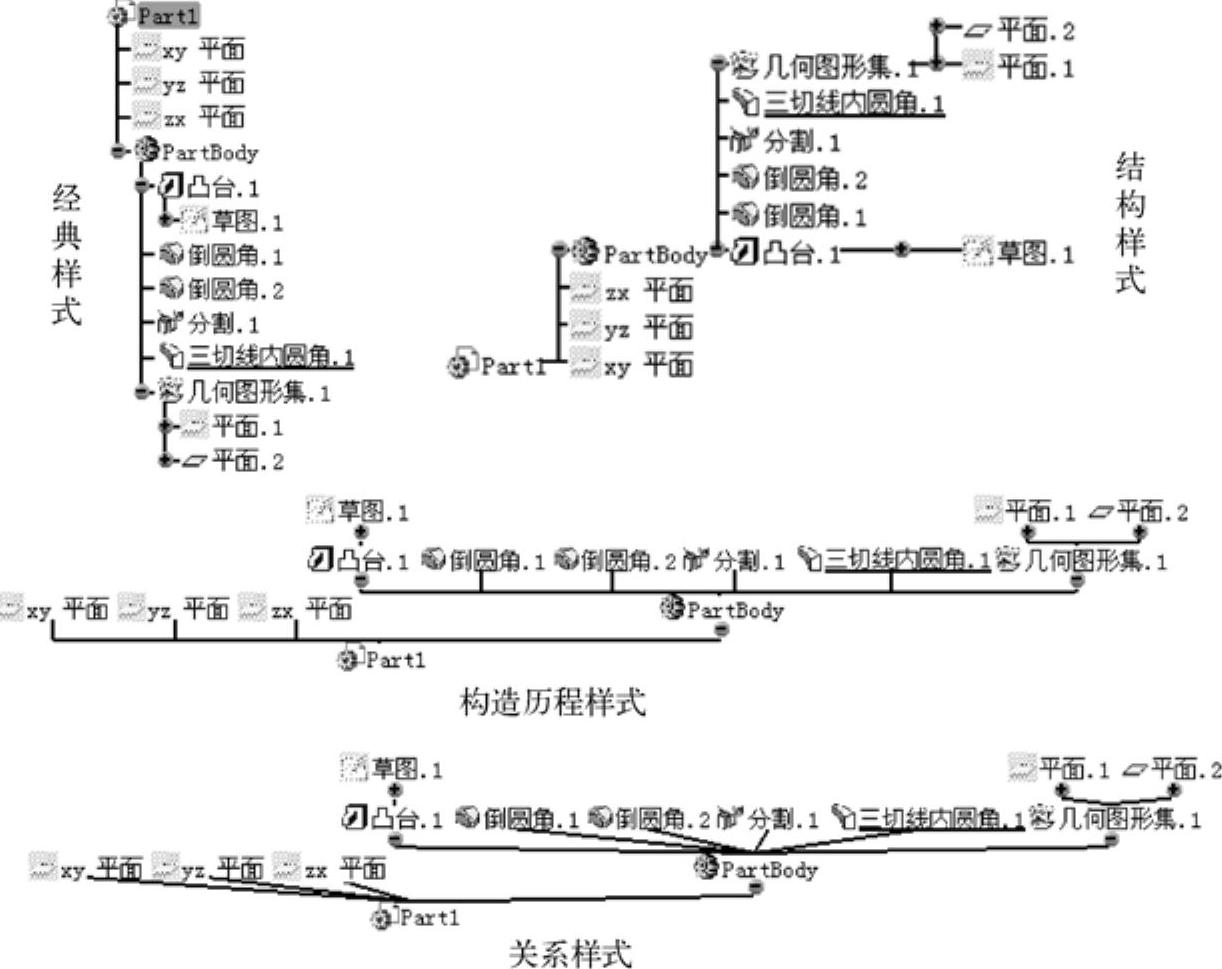

● 树类型：有四种，分别为“经典Windows样式”、“构造历程”、“结构”和“关系”，如图1-55所示。

图1-55 树类型

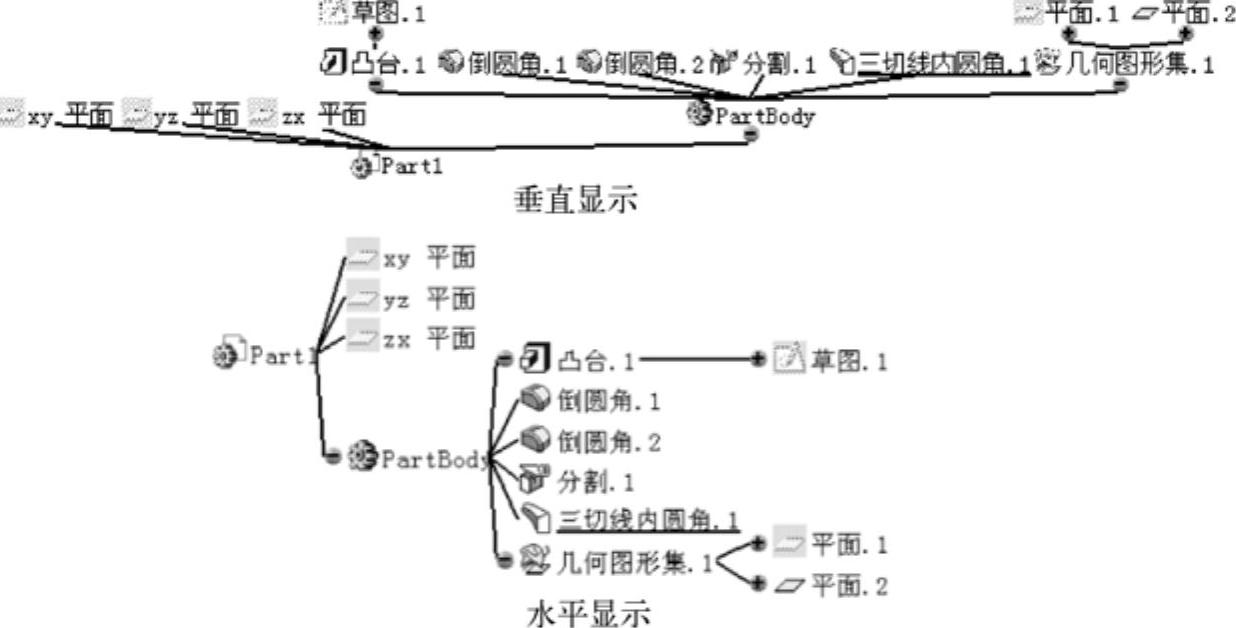

● 树方向：只有在“构造历程”和“关系”两种样式中显示结构树时，才可以修改树的方向。系统提示了两种树的方向：垂直和水平。如图1-56所示。(www.daowen.com)

图1-56 树方向

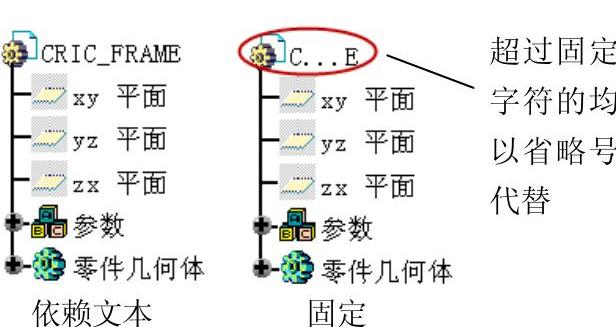

● 树项大小：允许指定显示在结构树中的项名称的字符数。有两个选项：“依赖文本”和“已固定”，如图1-57所示。

● 树显示/不显示：如果选中此选项，则意味着当选择树中的项，然后单击按钮时，该项在树中将被禁用；如果不选中此选项，则将不能在树中禁用该项，即单击按钮将不起作用。

图1-57 树项大小

2）“树操作”选项卡：该选项卡用于对结构树的相关操作进行设置，包括“滚动”、“自动展开”和“缩放树”三个选项组。

3）“浏览”选项卡：该选项卡包括“选择”、“浏览”、“飞行/步行”、“鼠标速度”和“键盘旋转的角度值”等五个选项组。“选择”选项组用于设置进行物体选择时的显示方式；“浏览”选项组可以设置导航时的重力效果、离地面高度、视点在修改过程采用的动画效果等；“飞行/步行”选项组可以进行碰撞检测设置；“鼠标速度”选项组用于设置飞行和行走时的鼠标灵敏度设置；“键盘旋转的角度值”选项组可以设置使用键盘旋转对象时所应用的角度值。

4）“性能”选项卡：该选项卡包括“遮挡剔除”、“3D精度”、“2D精度”、“细节级别”、“像素剔除”、“透明度质量”、“每秒帧数”、“3Dx设备的每秒帧数”、“其他”、“启用背面剔除”、“显示除去了隐藏线的几何图形时带有晕轮”、“选取”等12个选项组。该选项卡主要用于设置图形的显示精度、几何图形的显示元素等。

5）“可视化”选项卡：该选项卡包括“颜色”、“深度显示”、“抗锯齿”、“启用立体模式”、“以平行模式显示当前比例”等选项组。在“颜色”选项组中，可以设置“背景色”、“选定的元素”、“选定的边线”、“预选定的元素”、“预选定的元素线型”、“低强度元素”、“需要更新”、“句柄和曲线边界的颜色”等选项；“启用立体模式”按钮可以启用或禁用图形数据的立体可视化，使三维图像更具有真实感；“以平行模式显示当前比例”可以在平行视图中显示对象时，激活缩放系数的显示。

6）“层过滤器”选项卡：该选项卡主要用于进行过滤器和文档显示的设置。

7）“线宽和字体”选项卡：该选项卡用于对线宽及字体进行设置。

8）“线型”选项卡：该选项卡主要用于对线型的编辑，系统提供了63种线型供选择。

3.“兼容性”选项

该选项主要涉及不同版本之间的数据兼容性，包括不同版本之间的数据读取、工程图、数据规格、空间、图形格式等多个选项卡。有关此选项各选项卡内的详细设置内容可参考系统帮助文档，如图1-58所示。
