和其他三维设计软件一样，CATIA也提供了许多快捷键。除了一些标准的快捷键，如新建<Ctrl+N>、保存<Ctrl+S>、打印<Ctrl+P>等外，用户也可以自定义快捷键。不仅如此，用户还可以自定义工具栏、图标及工作台。

CATIA V5允许用户以文档的方式来创建和管理零件图、装配图、草图以及以前版本的各种类型CATIA文档。每种类型的文档都有自己独有的扩展台，如零件设计的扩展名为.CATPart，V4文档的扩展名为.model，二维工程图为.CATDrawing等。每当用户打开或创建某一种类型的文档时，CATIA就会打开一个相应的工作台，在该工作台的工具栏中含有处理这种类型所需的所有工具，所以CATIA V5的界面会因为所打开的文档类型不同而稍有不同。对于同一文档，用户可以使用不同的工作台来对该文档进行编辑。

1.自定义工具栏

通常情况下，用户使用默认工具栏就可以完成整个产品设计。但在某些特殊情况下，如用户要经常使用某几个命令，而这些命令又位于不同的工具栏甚至位于不同的工作台时，在不同的工具栏或工作台之间进行切换，需要大量的时间，把这些常用的命令放置到一个工具栏或工作台内就可减少不必要的切换，提高工作效率。具体操作步骤如下。

1）选择“工具”→“自定义…”选项，或者将光标移动到工具栏中的任意图标上，单击鼠标右键，打开右键快捷菜单，选择其中的“自定义…”选项，则弹出“自定义”对话框，如图1-43所示。

图1-43 “自定义”对话框

2）对话框中有5个选项卡，分别为：开始菜单、用户工作台、工具栏、命令和选项。各选项卡的含义如下。

● 开始菜单：定义开始菜单的内容。

● 用户工作台：创建用户自己的个性化工作台。

● 工具栏：当前可见工具栏的列表。

● 命令：用户可以在工具栏中添加或编辑的命令列表。

● 选项：一些常用的自定义选项。

选择其中的“命令”选项卡，列出当前状态下所有可用的命令，即在当前状态下可以被添加到工具栏中的命令。

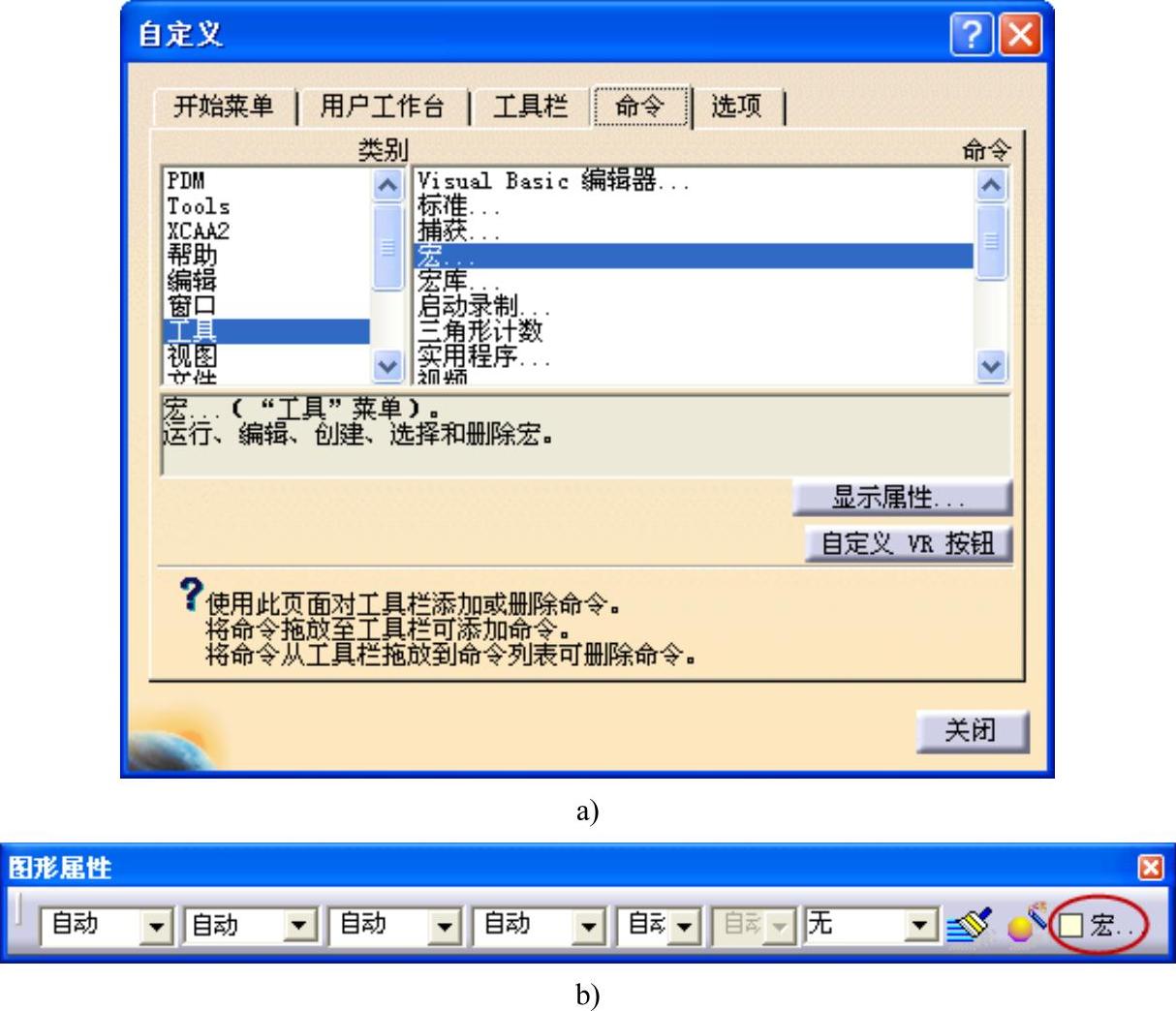

3）在列表中任选一个命令，如选择“工具”→“宏…”选项，按住鼠标左键，将其直接拖到“图形属性”工具栏中，此时，“图形属性”工具栏中就会相应地增加一个“宏”命令图标，如图1-44所示。

图1-44 添加“宏”命令图标

a）选择“工具”→“宏”选项 b）出现“宏”命令图标

2.创建新的工具栏

用户除了在现有的工具栏中添加命令外，还可以创建一个新的工具栏，然后再向这个新工具栏中添加命令，具体的操作步骤如下。

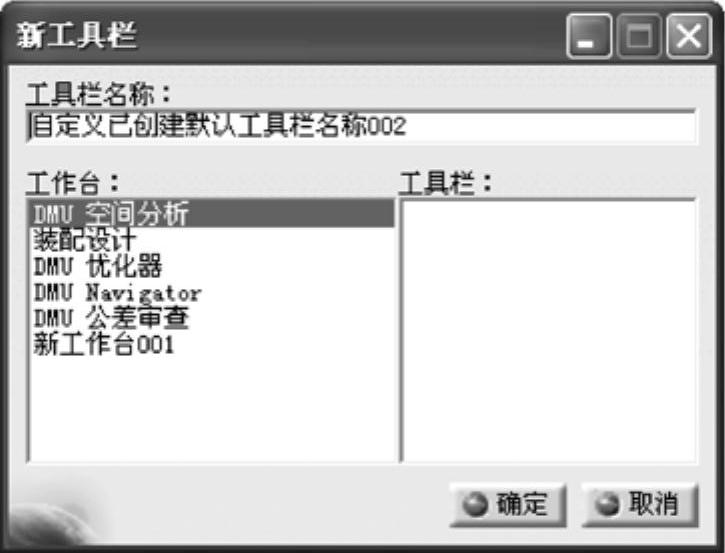

1）选择“自定义”对话框中的“工具栏”选项卡，然后单击其中的按钮，系统会弹出“新工具栏”对话框。在“工具栏名称”文本框中输入新工具栏的名称，也可以采用系统所提供的默认名称，然后单击按钮创建一个新的工具栏，如图1-45所示。

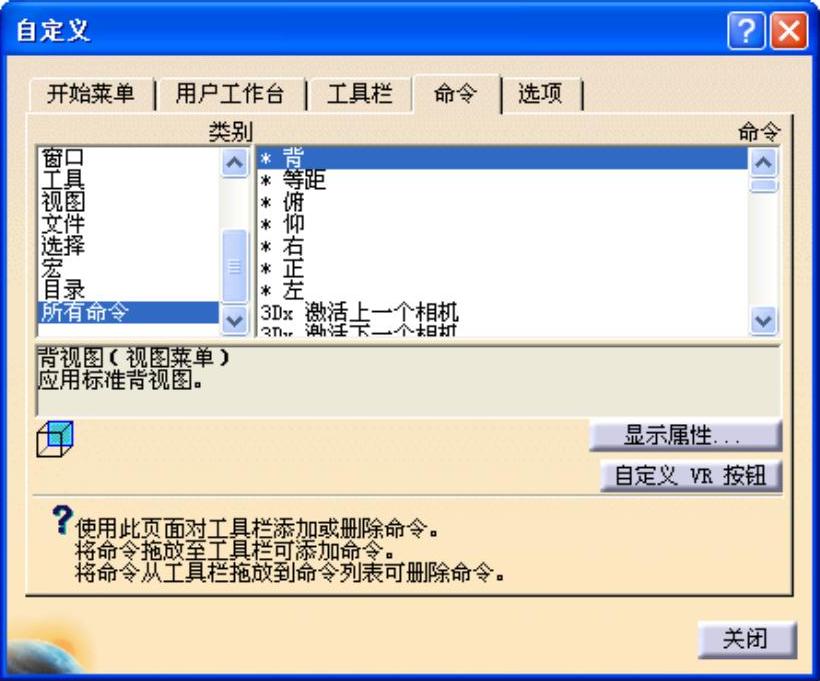

2）选择“命令”选项卡，在“类型”列表框中选择所要添加命令所处的工具栏。如果用户对各个具体的命令所处的工具栏不是很熟悉，可以选择列表框中的“所有命令”选项，此时系统就会列出当前状态下可用的全部命令，如图1-46所示。

图1-45 “新工具栏”对话框

(www.daowen.com)

图1-46 “自定义”对话框

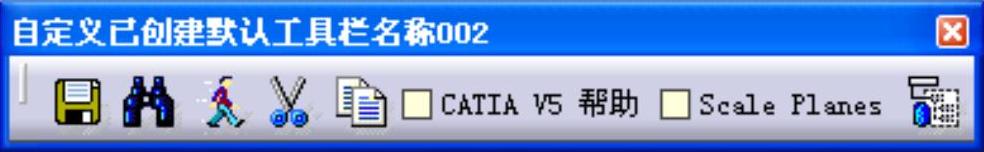

3）在“命令”列表框中选择需要添加的命令，然后按住鼠标左键，把这些命令逐一拖放到新创建的工具栏中，至此一个新的工具栏创建完毕，如图1-47所示。

图1-47 新工具栏

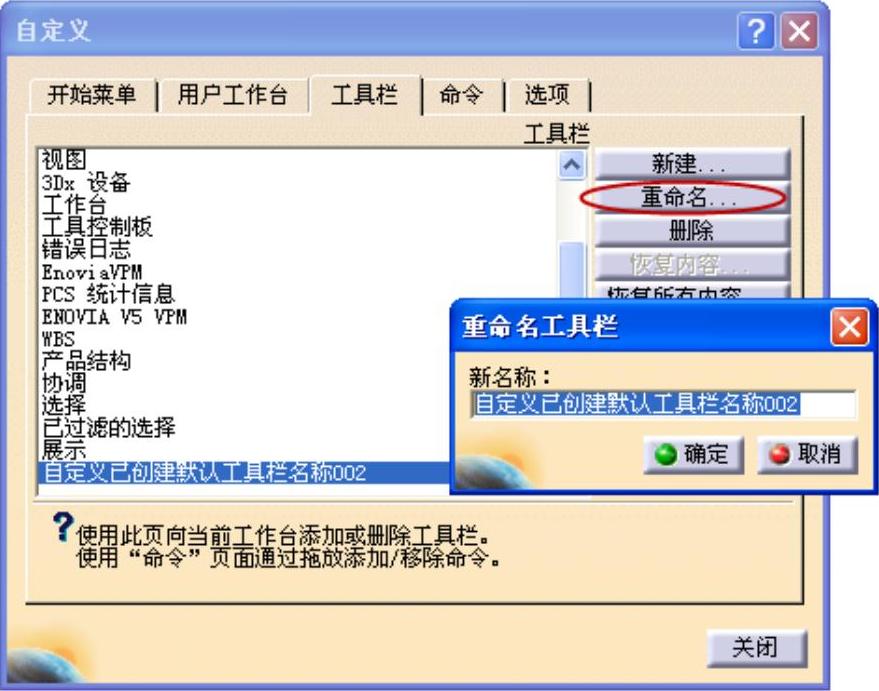

4）再次选择“工具栏”选项卡，在列表中选择刚才所创建的新工具栏，单击按钮，弹出“重命名工具栏”对话框，在“新名称：”文本框中输入新名称，完成重命名操作，如图1-48所示。单击按钮，则可删除工具栏。

3.自定义工作台

在CATIA中，用户在进行设计时会遇到各种不同类型的文档，如实体、曲面、装配等，这些不同类型的文档在处理方法上也会大相径庭。在CATIA V5中，很多子函数都是针对特定的文档类型的，如同轴约束、干涉检查等命令只适用于装配类型的文档。为了提高工作效率，也为了使界面更加简洁清晰，在CATIA V5中引入了工作台的概念。所谓工作台，就是由许多子函数组成的命令的集合，每个集合中的子函数都用于处理某一特定类型的文档。

用户除了可以自定工具栏外，还可以自定义一个工作台，把一些常用的、处于不同的工作台中的命令添加到一个工作台中，从而减少切换时间，提高工作效率。具体的操作步骤如下。

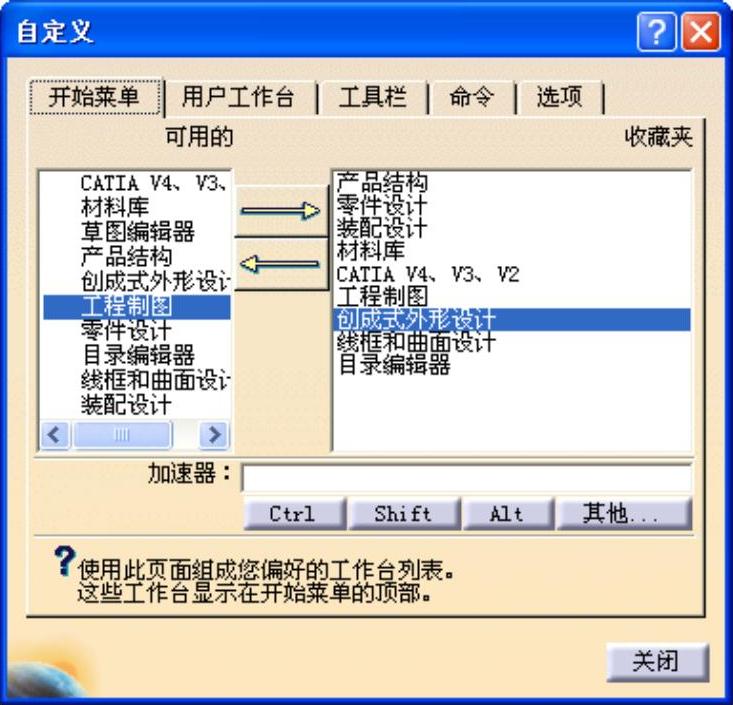

1）选择“自定义”对话框中的“开始菜单”选项卡，选择工作台，然后单击按钮或右键单击工作台，然后选择“添加”选项，在“收藏夹”列表中显示此工作台。相反，单击按钮或右键单击，然后选择“移除”选项，则从“收藏夹”列表中移除工作台，如图1-49所示。用户也可以为工作台定义一个快捷键，如果用户对两个工作台所定义的快捷键相同，系统将自动发出警告，提示用户重新设置快捷键。

图1-48 重命名工具栏

图1-49 “自定义”对话框

2）选择“用户工作台”选项卡，如果当前只打开了一个文档，那么只有按钮处于激活状态，如果在当前状态下没有打开的文档，那么所有的按钮都将不可选。

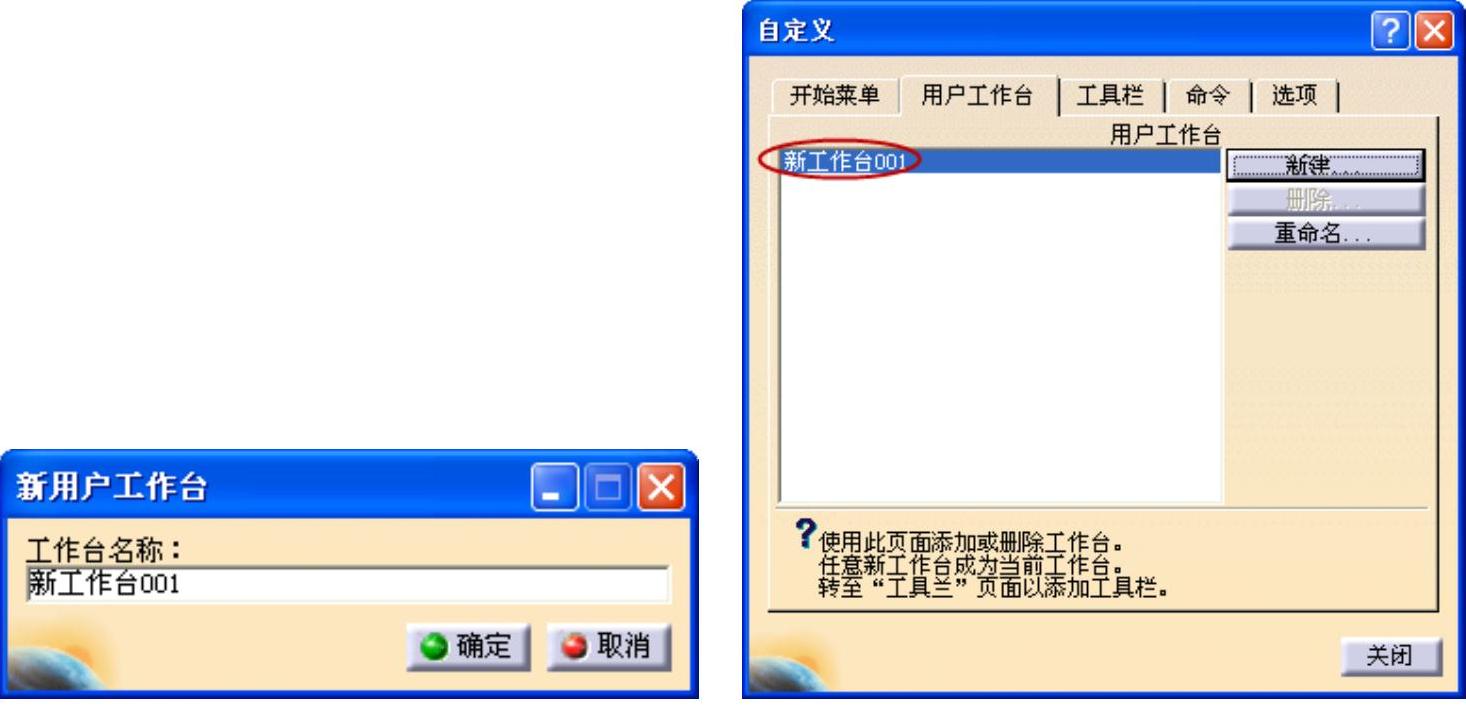

3）单击按钮，打开“新用户工作台”对话框，在“工作台名称：”文本框中可以输入新工作台的名称。完成后，“用户工作台”列表中出现了新工作台选项。如图1-50所示。

图1-50 添加新用户工作台

4）选择“工具栏”选项卡，单击按钮为该工作台新建一个工具栏，这里用户可以按照前面的方法在工具栏添加命令。

5）在工作台列表中选择一个工作台，隶属于该工作台的工具栏都将显示出来，此时如选择一个工具栏，那么该工具栏中的所有命令都会添加到新创建的工具栏中。选择“命令”选项卡继续为该工具栏添加命令，直到满足用户的需求为止。

4.设置图标和工具提示

图标的显示效果会因用户所使用的显示器分辨率的不同而略有不同，用户可以通过是否使用大小图标来改善CATIA的显示效果。所谓工具提示就是指当把光标移动到某个图标上时系统所显示的提示信息，其操作步骤如下。

1）选择“自定义”对话框中的“选项”选项卡，在此选项卡中，用户可以设置图标的显示大小、打开或关闭工具提示、设置用户环境语言、锁定或取消锁定工具栏，如图1-51所示。

2）选中“大图标”复选框，拖动“图标大小比率”选项后面的滑块可以设置图标的显示大小。每次进行设置更改时，系统会弹出“警告”提示框，提醒用户要重新启动会话才会使设置生效。

3）选中“工具提示”复选框，将打开工具提示功能。在“用户界面语言”下拉列表框中可以选择界面语言，其中有英语和简体中文两个选项。如果用户想要锁定工具栏的位置，可以选中“锁定工具栏位置”单选框。
