1.鼠标的使用技巧

和大多数绘图软件一样，CATIA的操作以鼠标为主，键盘输入数值为辅。灵活使用鼠标完成各项操作，能加快工作速度，提高工作效率。CATIA软件操作要求使用三键鼠标，并提供了多种鼠标组合按钮的功能，以减少用户选择工具的时间。应用的范围包括：选择和编辑对象、移动视角、右击打开菜单、旋转视角、缩放视角等。鼠标的主要操作方法如下。

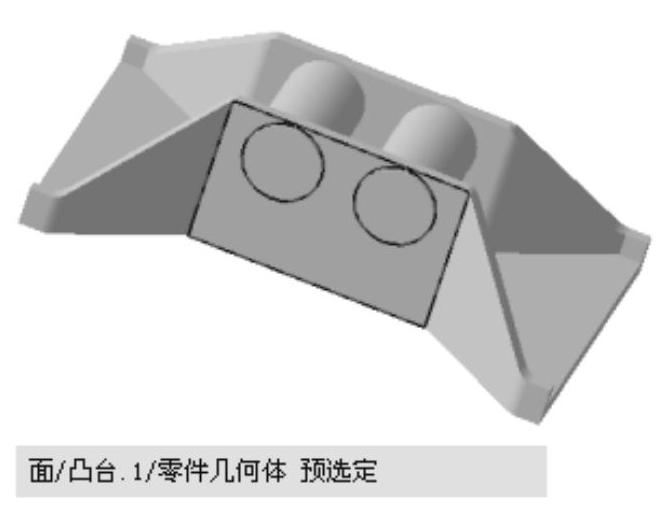

1）选择和编辑对象：在零件上单击鼠标左键，所选择的零件特征会高亮显示，并且会将其特性显示在屏幕左下角的信息提示栏中，用户可以对其进行编辑操作，如图1-35所示。

2）移动视角：在屏幕上的任何地方按住鼠标中键不放并移动鼠标，零件会随着鼠标的移动而改变其在屏幕上的位置，但零件的真实位置并不会改变。因为，坐标系也会随着鼠标的移动而移动。此时的鼠标操作功能与“视图”工具栏中的按钮功能相同，如图1-36所示。

图1-35 选择和编辑对象

图1-36 移动视角

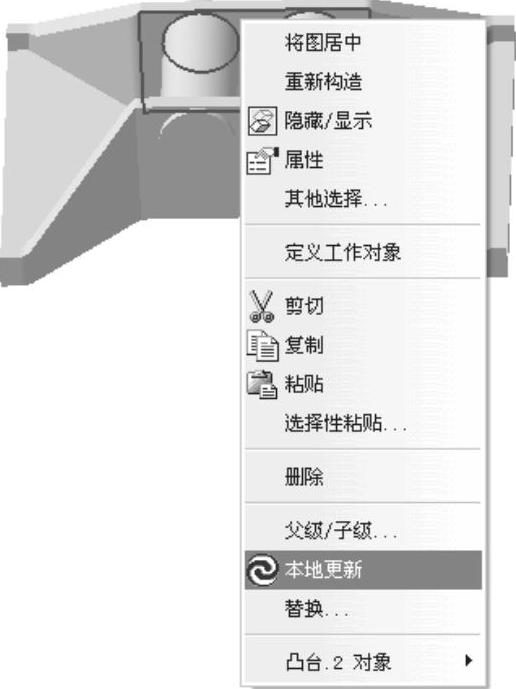

3）右键快捷菜单：为了提高工作效率，CATIA在多种使用场合提供了右键快捷菜单，包括在对话框、结构树、零件本身以及工具栏中使用右键快捷菜单，如图1-37所示。

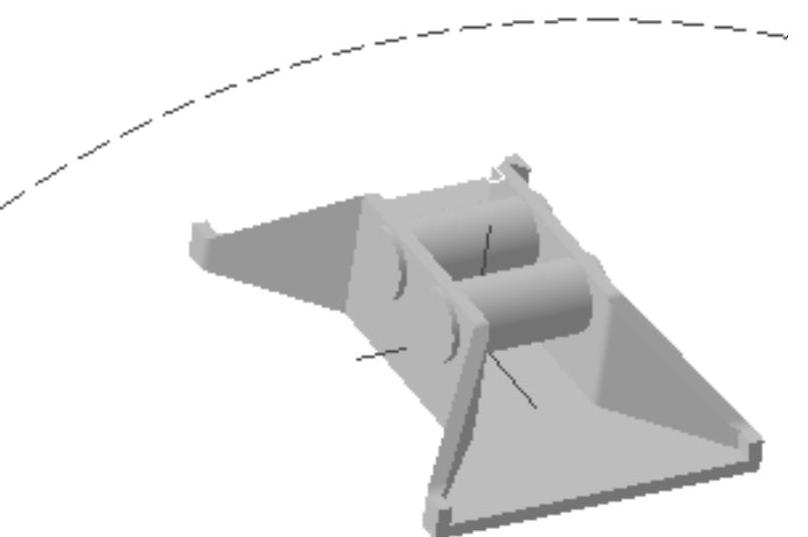

4）旋转视角：在屏幕上的任何地方按住鼠标中键不放，接着再按住右键或左键不放并移动鼠标，则零件会随着鼠标的移动而旋转。零件并不会真的改变角度，只是用户的视角改变而已。若要调整旋转中心，可在新的中心点位置单击鼠标中键，则旋转中心便会指定到所选的位置上。此时的鼠标操作功能与“视图”工具栏中的按钮功能相同，如图1-38所示。

图1-37 右键快捷菜单

图1-38 旋转视角

5）缩放视图：在屏幕上的任何地方按住鼠标中键不放，接着单击左键或右键后松开，然后上下移动鼠标，则可对零件做缩放操作。向上移动将放大零件视图，向下移动则将缩小零件视图。零件本身并不是真正的改变大小，而是用户的视角拉近或拉远而已。此时的鼠标操作功能与“视图”工具栏中的和按钮功能相同。

2.罗盘的使用技巧

在CATIA界面的右上角有一个罗盘，这个三维罗盘在前面已做了简单的介绍。罗盘代表现在的三维坐标系统，当物体旋转时，可以看到罗盘也会跟着旋转，帮助用户了解现在的坐标，并建立空间的概念。在进行零件设计时，罗盘可以发挥巨大的作用，可直接全画面或者指定物体做x、y、z三轴的旋转和平移，以及xy、yz、zx三个平面的移动，而不必使用工具命令，从而提高工作效率。罗盘的使用方法如下。

1）视图操作：通过移动罗盘可以改变视图，使用三维罗盘可以同时平移或旋转在一个文档中的所有元素，如图1-39所示。

图1-39 使用罗盘进行视图操作

可能的操作有：

● 沿罗盘的某个坐标轴（x、y或z轴）进行平移。

● 在一个平面内旋转。(www.daowen.com)

● 在一个平面内平移。

● 沿罗盘上的某个点自由旋转。

● 使文档和罗盘的任意一个坐标轴正交。

2）操作目标：通过鼠标和罗盘，用户不仅可以操作视图，还可以直接对零件进行操作。可以先用鼠标选中罗盘底部的操作手柄按钮（即罗盘下方的红色小正方形），然后将其拖拽到零件的表面，然后再对罗盘进行操作，则零件会随着罗盘的移动而移动。在装配设计模块中多使用此方法完成部件的装配。使用完毕后，拖拽罗盘操作手柄按钮至屏幕右上角空白处即可，如图1-40所示。

3）操作编辑命令：将光标移动到罗盘上，单击鼠标右键，通过弹出的快捷菜单可以完成以下操作：

● 还原罗盘的位置。

● 沿着x、y或z轴按照一定的数值移动目标。

● 沿着x、y或z轴按照一定的数值旋转目标。

● 在特定的平面上沿着一定的方向移动目标。

● 在两个选定的元素（点、线、平面）之间移动目标。

● 按照预先选定的角度或两个元素（点、线、平面）之间的夹角旋转目标。

下面通过具体的实例来介绍罗盘的使用方法，具体的操作步骤如下：

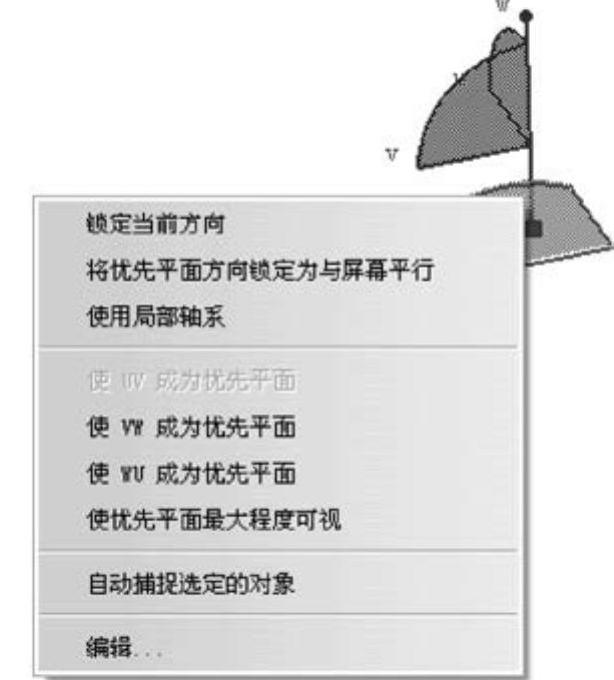

● 把光标移动到罗盘上，单击右键，打开快捷菜单，如图1-41所示。

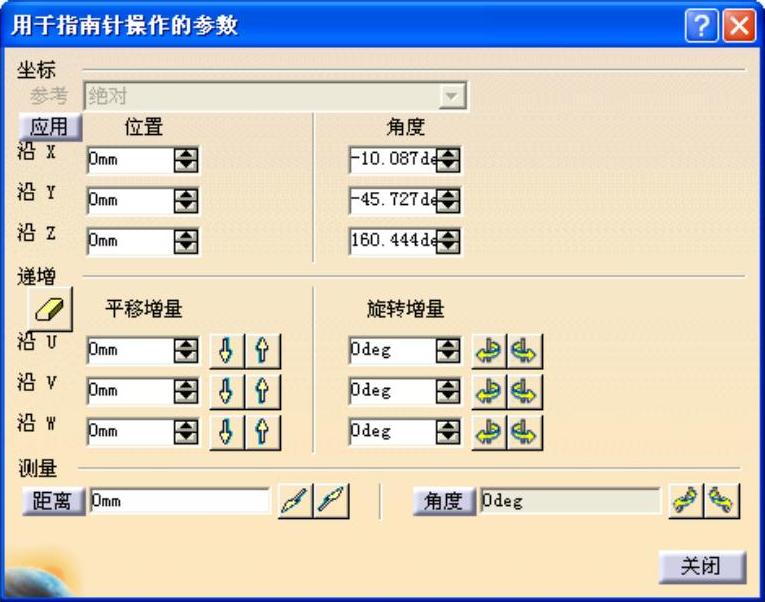

● 选择快捷菜单中的“编辑…”命令，系统将打开“用于指南针操作的参数”对话框。用户可以通过对罗盘的各个参数进行编辑，设置“沿X”、“沿Y”、“沿Z”的值，然后单击按钮，指南针将按照相应的数值进行移动，如图1-42所示。

图1-40 使用罗盘

图1-41 罗盘快捷菜单

图1-42 “用于指南针操作的参数”对话框

● 同样，还可以编辑“角度”选项中的X、Y、Z的值，然后单击按钮，罗盘将按照设定的数值进行旋转。用户还可以在“递增”选项组中通过调整相应的数值对罗盘进行动态的调整。
