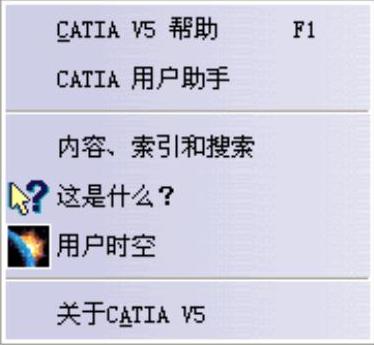

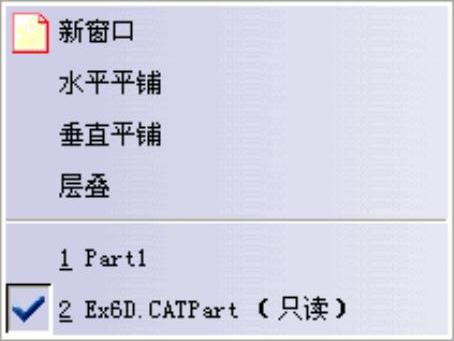

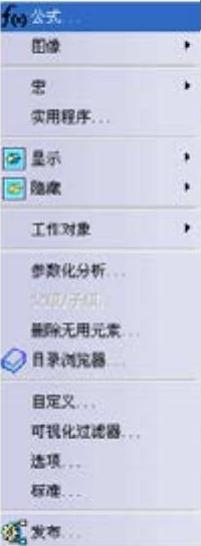

菜单和视图功能详解

1.“文件”菜单

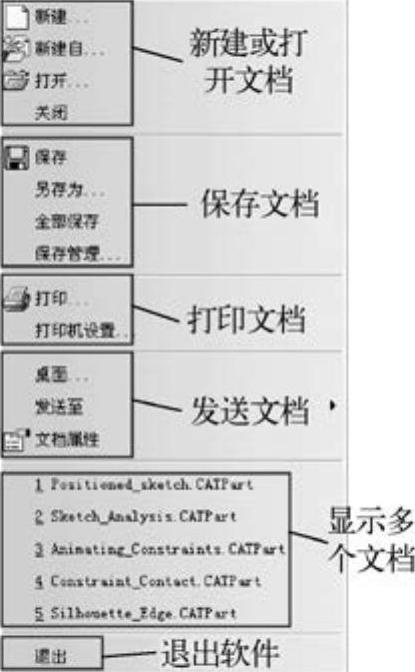

“文件”菜单包含6部分内容，分别是：新建或打开文档、保存文档、打印及设置、发送文档、显示多个已打开的文档和退出，如图1-10所示。大部分命令同其他软件的使用方法相同，在此不再一一描述。需要说明的是“保存管理…”和“桌面…”选项。

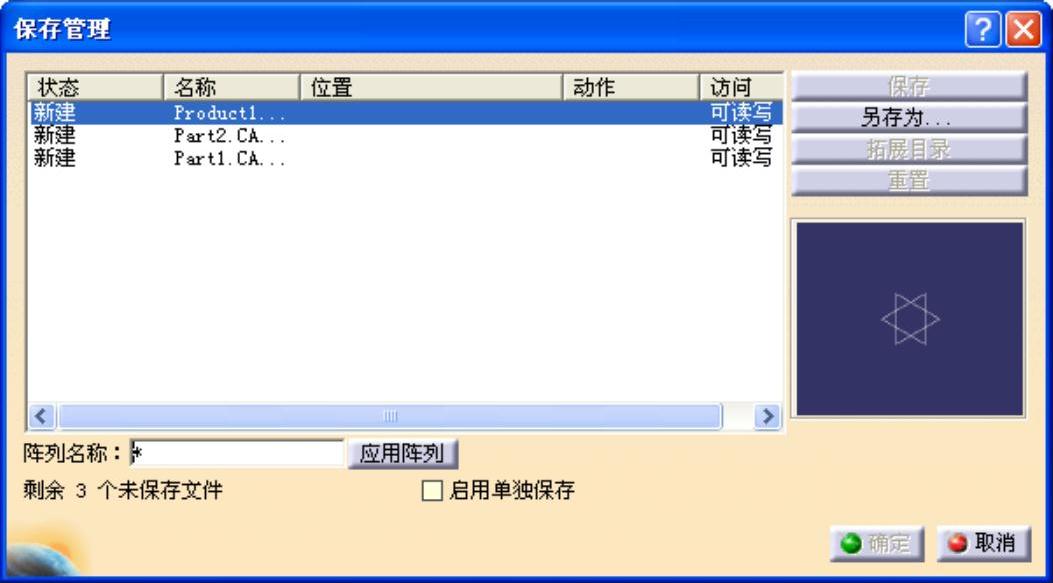

1）“保存管理…”选项：选择该选项，弹出“保存管理”对话框，如图1-11所示。使用该选项可以对多个文档进行区别保存，并可设置相应的读写属性。

图1-10 “文件”菜单

图1-11 “保存管理”对话框

2）“桌面…”选项：该功能可以把所有CATIA窗口中已打开的文件列成树形图，方便用户管理，如图1-12所示。

图1-12 “桌面…”选项

2.“编辑”菜单

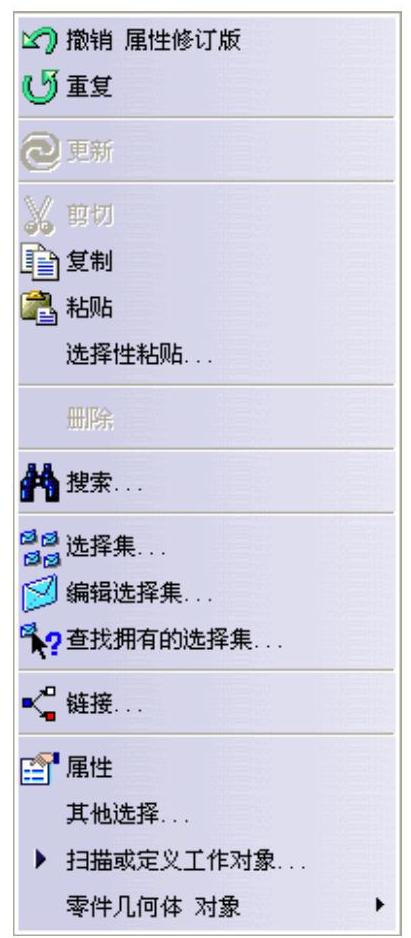

“编辑”菜单中大部分都是基本功能，通过该菜单可以进行撤销、更新、复制、粘贴、删除、搜索、选择、链接和编辑对象属性等多项编辑操作。如图1-13所示。

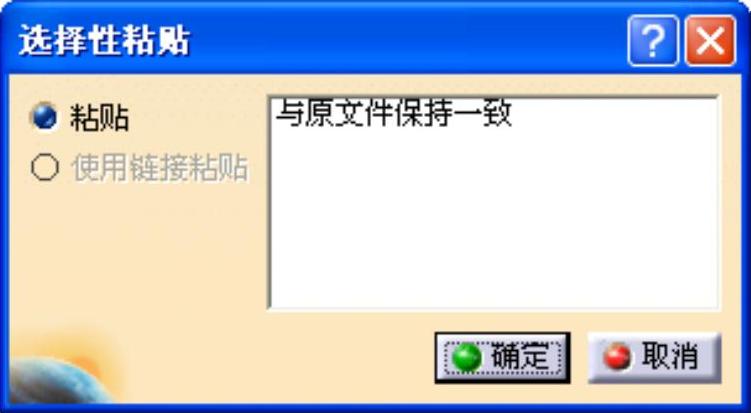

1）“选择性粘贴”选项：当对一个对象进行复制和粘贴操作时，可以选择“选择性粘贴”选项，来保持对象之间的关联性。可以选择“粘贴”和“使用链接粘贴”两个选项。若选择直接粘贴，则粘贴后的对象与来源对象之间并无关联，即当源对象改变时，粘贴的对象并不会随之改变；若选择使用链接粘贴的方式，则粘贴后的对象与源对象之间有一个链接关系，粘贴后的对象会随着源对象的改变而改变，如图1-14所示。

图1-13 “编辑”菜单

图1-14 “选择性粘贴”对话框

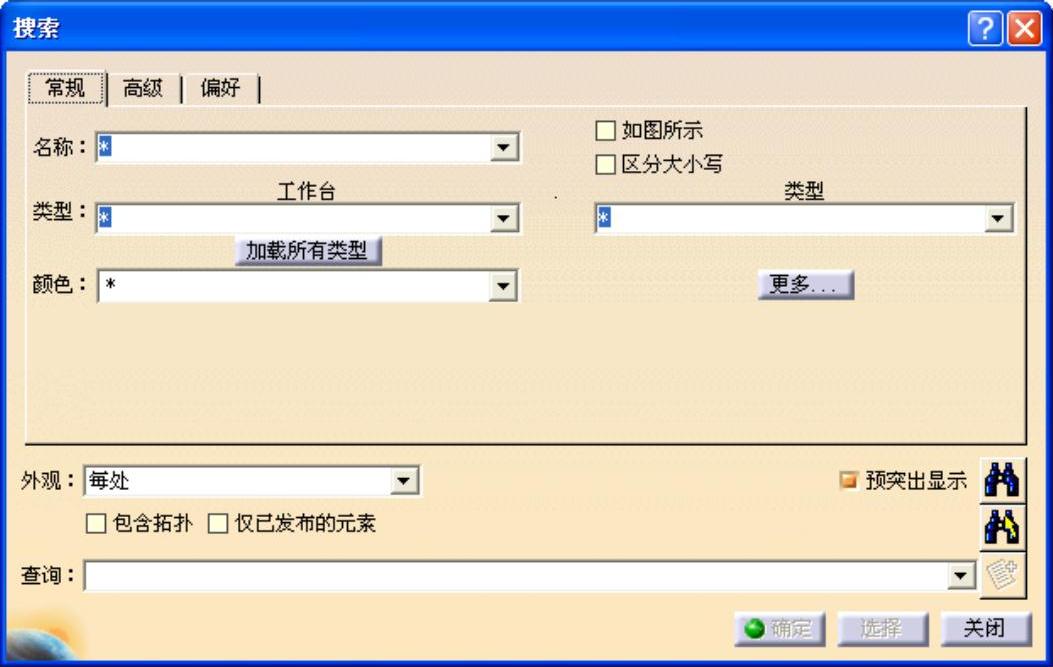

2）“搜索…”选项：该选项可以让用户查找某些具有同一种性质的对象，包括具有特殊名称或具有同样颜色的对象、特殊线型、线宽的对象、显示或隐藏的对象、元素的特性以及使用相同模块建立的零件等。选择该选项后，会弹出“搜索”对话框，如图1-15所示。

对话框中有“常规”、“高级”和“偏好”三个选项卡，每个选项卡中均有多个选项关键字供用户搜索使用，详细的使用方法读者可以参考CATIA提供的帮助文档。

图1-15 “搜索”对话框

3）创建及编辑选择集：如果要对多个元素对象统一选择与编辑，可以先将该具有相同特性的元素对象全部定义在一个选择集中，加以分类，然后再批量进行选择及编辑操作。创建选择集的方法如下：

● 先选中多个要归类在同一选择集中的元素对象，然后选择“编辑”→“编辑选择集…”选项，系统弹出“工作指令”信息提示框，提醒用户是否将已选定的元素创建一个新的选择集，如图1-16所示。

图1-16 “工作指令”提示框

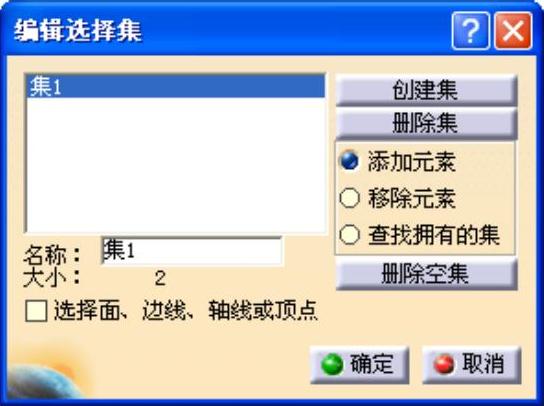

● 单击按钮后，系统自动创建一个选择集，并弹出“编辑选择集”对话框，如图1-17所示。在此对话框中，用户可以添加元素、移除元素、查找已有的选择集，也可进行更改选择集的名称等操作。

4）“查找拥有的选择集…”选项：要查找已有的选择集，则选择“编辑”→“查找拥有的选择集…”选项，然后选择元素。如果该元素没有在已创建的选择集中，则提示“此元素不属于任何选择集”；如果该元素在已创建的选择集中，则会弹出“选择选择集”对话框，如图1-18所示。

图1-17 “编辑选择集”对话框

图1-18 “选择选择集”对话框

5）“属性”选项：在选择一个对象之后，可以利用“属性”选项确认、查询及修改对象的特性，这些特性包括颜色、名称、线条粗细、线条形态、透明度等。其操作步骤如下：

● 选中想要更改特性的对象，然后选择“编辑”→“属性”选项，弹出“属性”对话框，如图1-19所示。

● 对话框中有“机械”、“特征属性”和“图形”三个选项卡。“当前选择”选项代表现在所选取对象的名称，可以在“特征属性”选项卡的“特征名称”文本框中修改。“特征属性”选项卡中显示选择对象的名称、创建日期及上次修改的时间，如图1-20所示。

图1-19 “属性”对话框

图1-20 “特征属性”选项卡

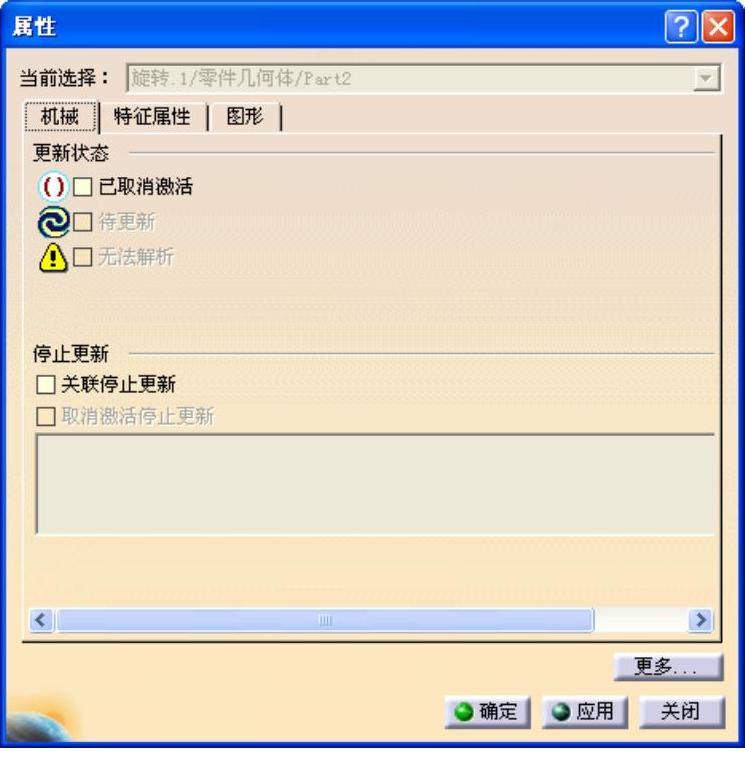

● 在“机械”选项卡中，可以把执行的操作选取为无效或休眠状态，也就是让此操作不发生作用，如果此操作还有其他相关的操作，则在选取无效后，会弹出一个新的菜单，可选择一些相关的操作继续执行。而当对象或是执行的操作发生错误或是需要更新时，“待更新”和“无法解析”选项便会高亮显示，给用户以警示，如图1-21所示。

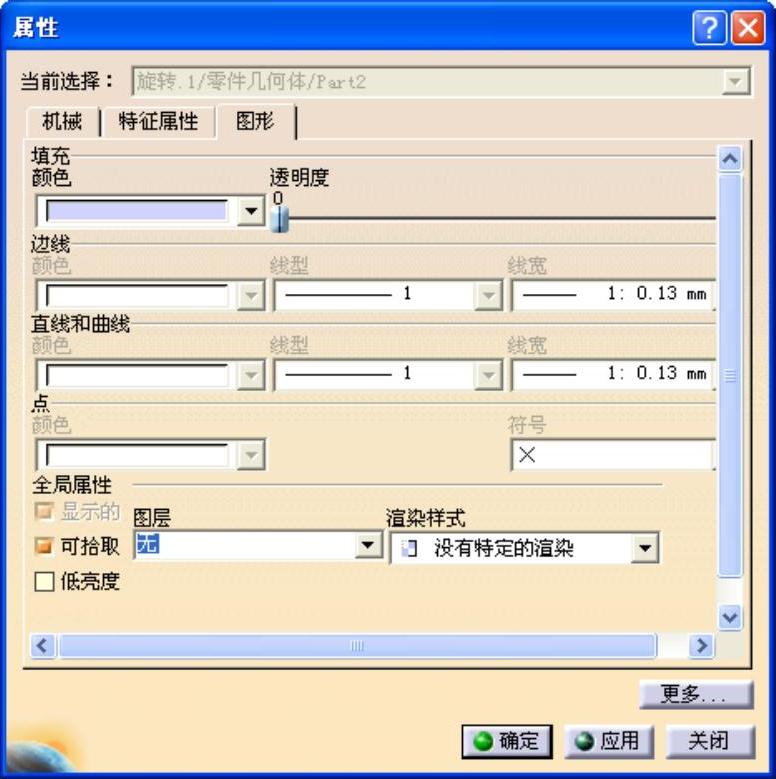

● 在“图形”选项卡中，可以设置选择对象的填充颜色、透明度、边线的颜色及线型、直线和曲线的颜色及类型、点的颜色及类型，还可以设置渲染的样式等。

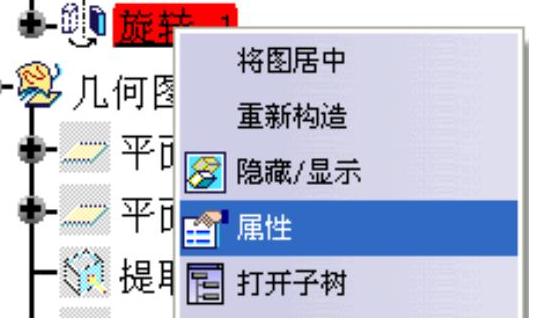

● 要修改对象的属性，也可以在结构树中选中该对象，然后在右键菜单中选择“属性”选项，则会弹出“属性”对话框，如图1-22所示。

图1-21 “机械”选项卡

图1-22 结构树中的操作

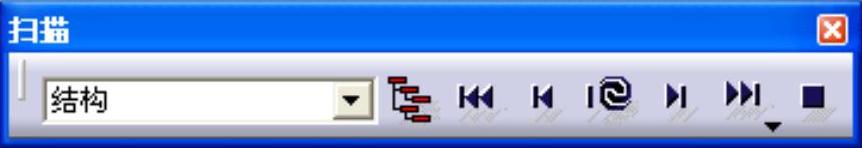

6）“扫描或定义工作对象…”选项：该工具可以让用户查看零件创建的过程，了解其中的关联关系。选择“编辑”→“扫描或定义工作对象…”选项，弹出“结构”工具栏，如图1-23所示。

图1-23 “结构”工具栏

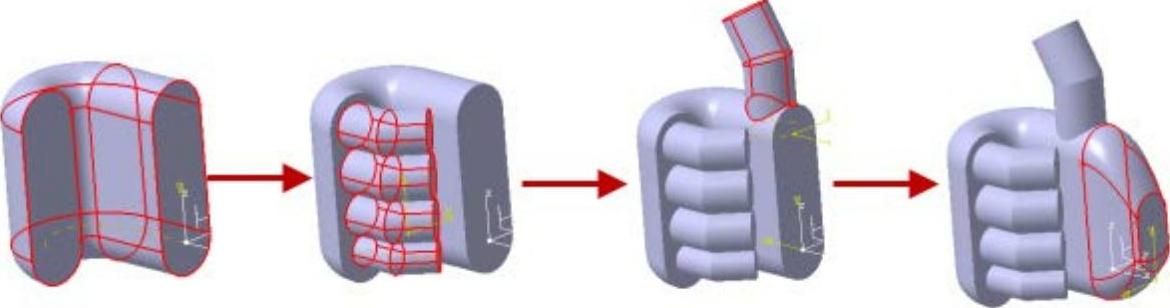

工具栏中提供了多个工具按钮，用户可以使用相应的按钮来演示零件的创建过程。用于单击显示零件的结构关系，其他按钮可以按步骤观察零件的整个创建过程，如图1-24所示。

图1-24 扫描工作对象

3.“视图”菜单

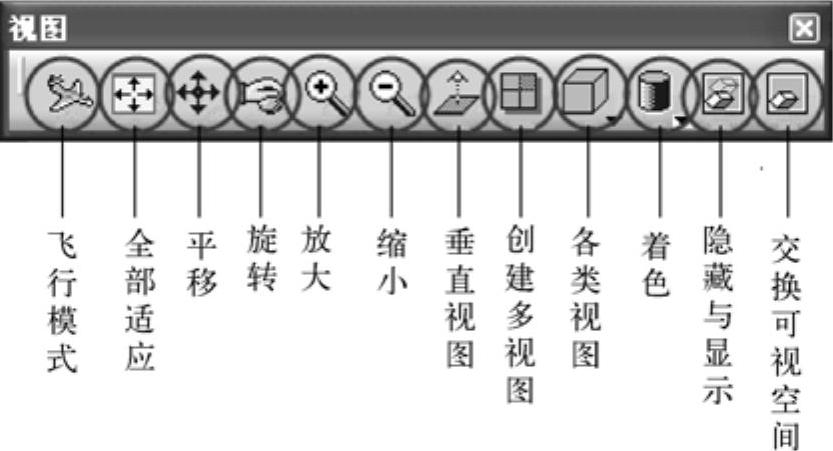

“视图”菜单包括了用于显示或多角度观察零件的各种工具，其主要命令也在“视图”工具栏中一一对应，如图1-25所示。(www.daowen.com)

1）按钮：该按钮为飞行模式按钮。CATIA提供了两种导航模式，所谓导航，就是把用户视口置于当前的数模（数字模型）中，从而使用户可以进入数模内部进行观察。移动鼠标就可以改变用户的位置及视角，这样就可以使用户在不同的位置和视角来观察当前的数模。CATIA有两种导航模式：行走模式和飞行模式。在行走模式下导航时，用户所有的移动都会被固定在一个平面上，在飞行模式下导航时，用户可以在三维空间中自由翱翔，其使用方法如下。

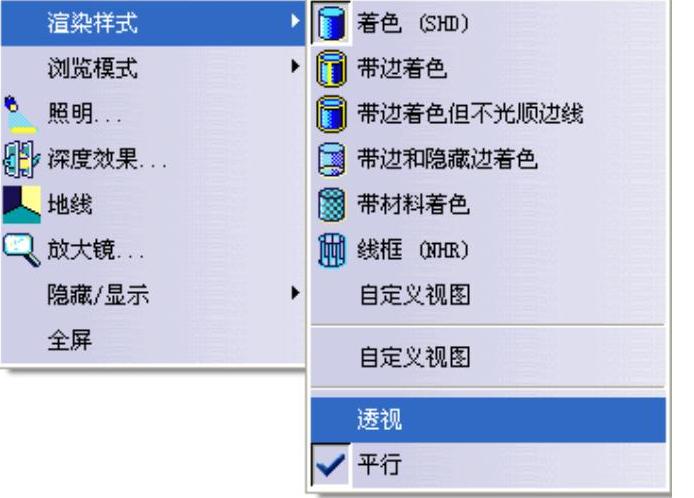

● 选择“视图”→“渲染样式”→“透视”选项，使系统处于透视图状态，如图1-26所示。

图1-25 “视图”工具栏

图1-26 透视图

● 选择“视图”→“浏览模式”→“飞行”选项，或单击“视图”工具栏中的按钮，进入飞行模式。

● 在“视图”工具栏中选择按钮，然后通过左键拖动鼠标来定义飞行的起始位置（即用户观看目标的方向），到达合适的位置后释放鼠标。

● 单击“视图”工具栏中的按钮，就可以按照选定的方向进入飞行了，在飞行过程中，用户可以通过移动鼠标来改变飞行的方向。

● 用户还可以通过工具栏中的按钮和按钮来调整飞行的速度，当用户调整速度以后，再次飞行时，就会发现飞行的速度已经改变。

● 需要注意的是，飞行模式可以在整个空间内的各个方向上自由的移动，而行走模式只能在一个平面上移动。

2）按钮：全部适应按钮。当屏幕上的图形过大或过小时，单击该按钮，则屏幕上的图形缩小或放大，以使整个选定的几何图形刚好填满可用空间。

3）按钮：平移按钮。单击该按钮，按住鼠标左键任意移动图形到合适的位置，然后松开鼠标左键，则该图形移动到新位置。

4）按钮：旋转按钮。单击该按钮，按住鼠标左键任意旋转图形到合适的位置，然后松开鼠标左键，则该图形旋转到新位置。

5）按钮：放大按钮。单击该按钮一次，则图形会放大一次，多次单击该按钮，则图形放大至合适的大小。

6）按钮：缩小按钮。单击该按钮一次，则图形会缩小一次，多次单击该按钮，则图形缩小至合适的大小。

7）按钮：垂直视图按钮。单击该按钮，选择一个平面，则屏幕上的图形会以垂直于该平面的视角显示。

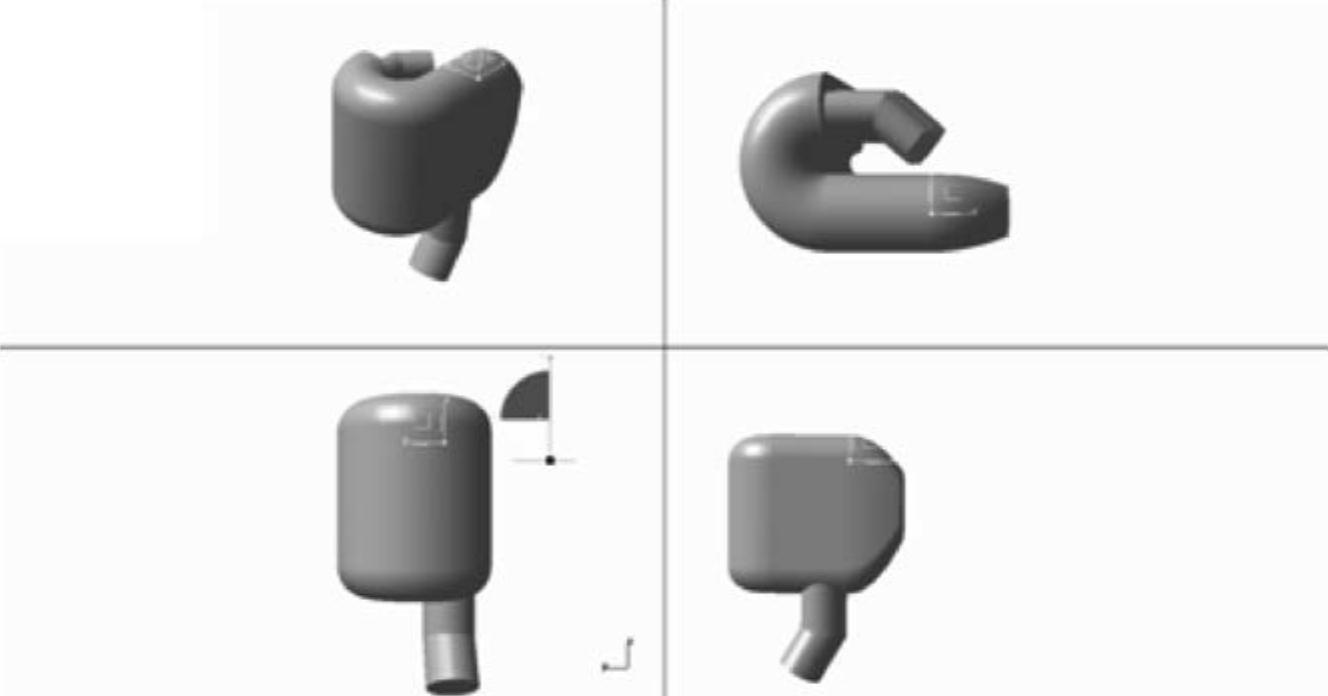

8）按钮：创建多视图按钮。默认情况下，系统只显示一个视图。如果用户想创建多视图，则应单击该按钮，系统将自动创建4个方向的视图。再次单击该按钮，则还原为一个视图，如图1-27所示。

图1-27 创建多视图

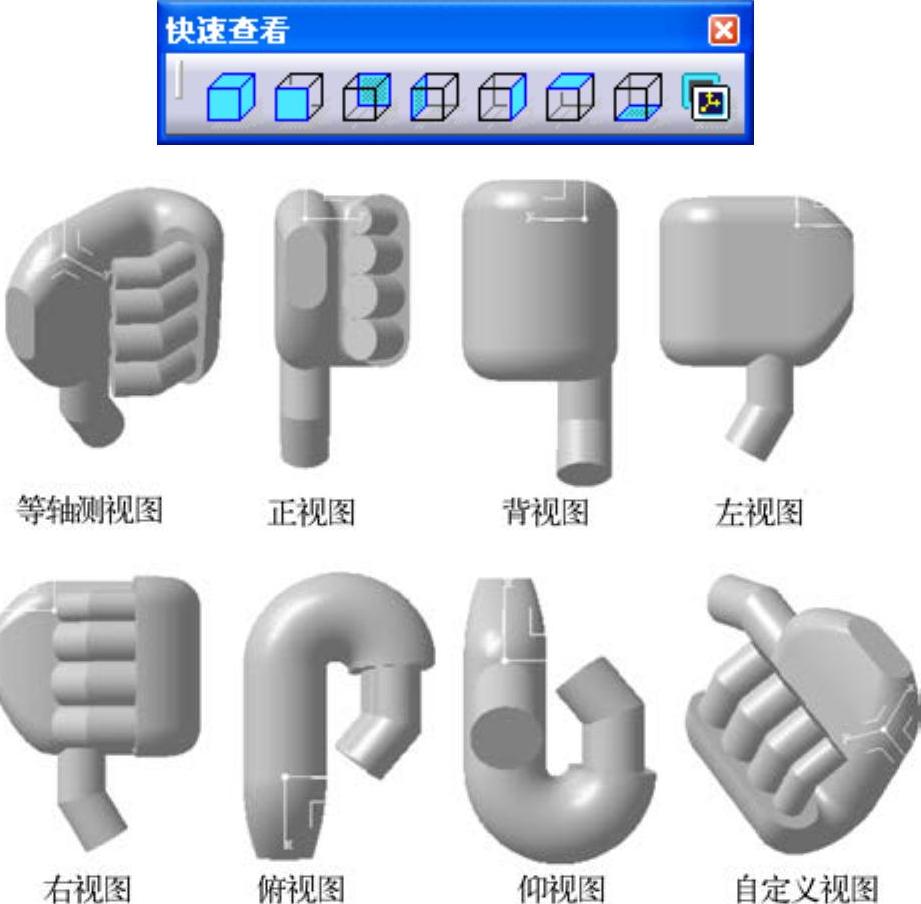

9）按钮：各类视图按钮。单击该按钮右下角的小三角，可以看出，系统提供了8类视图，分别为：等轴测视图、正视图、背视图、左视图、右视图、俯视图、仰视图和自定义视图，如图1-28所示。

图1-28 各类视图

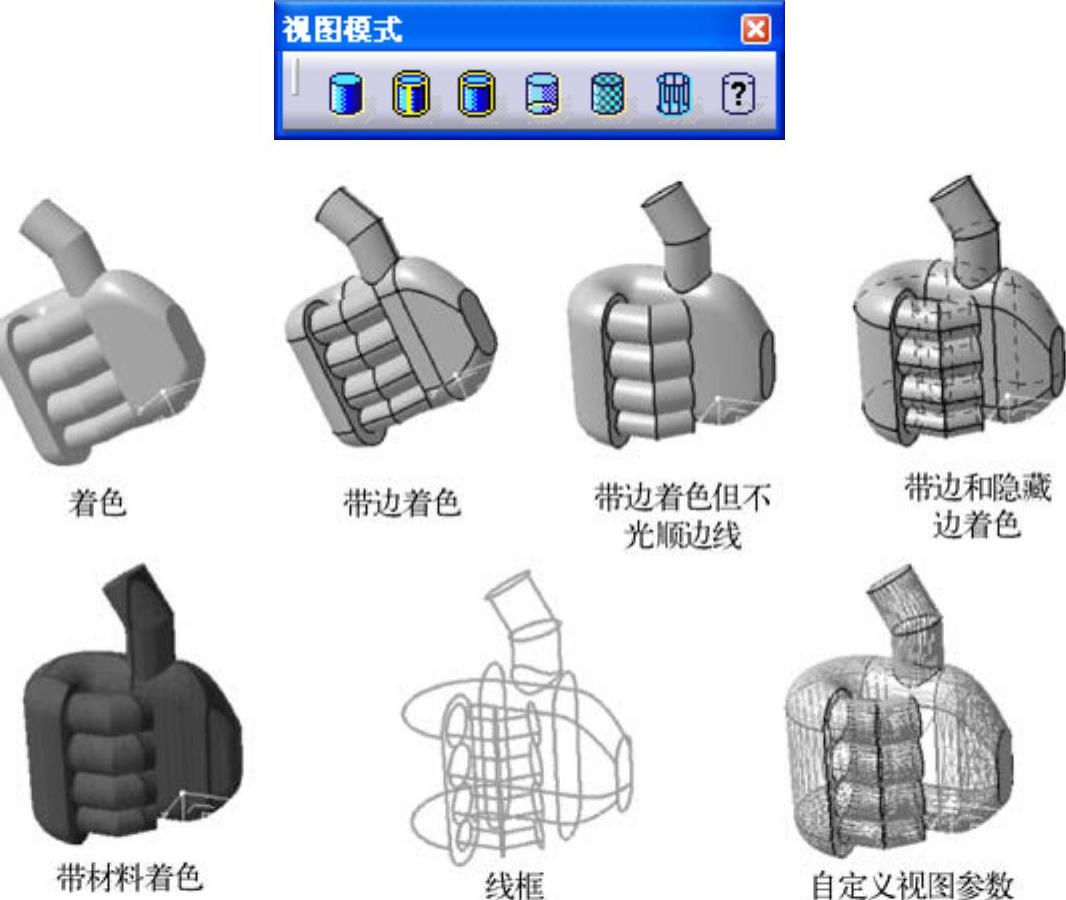

10）按钮：着色按钮。单击该按钮右下角的小三角，可以看出，系统提供了7类渲染方式，分别为：着色、带边着色、带边着色但不光顺边线、带边和隐藏边着色、带材料着色、线框和自定义视图参数，如图1-29所示。

图1-29 各类渲染方式

11）按钮：隐藏与显示按钮。单击该按钮，然后选择要隐藏或显示的元素，则该元素被隐藏或显示出来。

12）按钮：交换可视空间按钮。CATIA将被隐藏的元素单独放在另外一个空间，单击该按钮可以在工作空间和隐藏元素空间之间进行转换。

4.“插入”菜单

在CATIA中不同的模块内，“插入”菜单的内容并不相同。这里只介绍在各个模块中均相同的功能。

1）插入几何体：选择“插入”→“几何体”选项，则会在结构树中的当前工作对象后面插入一个新的几何体特征。

2）插入几何图形集：几何图形集能将各种特征收集到同一集合或子集中，并且当结构树非常复杂或较长时，还可以对结构树进行组织。用户可以将任意所需元素放入几何图形集中，而不必以逻辑方式进行构建。因为这些元素的访问及其可视化都单独进行管理并且无需任何规则，所以这些元素的顺序没有意义。

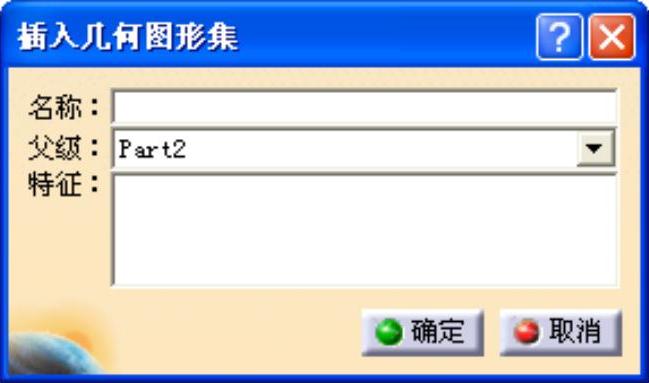

选择“插入”→“几何图形集”选项，弹出“插入几何图形集”对话框，如图1-30所示。在对话框中可以定义几何图形的名称、低级特征、特征等。

3）插入有序几何图形集：几何图形集能够将各种特征集合到同一集或子集中。这些特征的顺序没有任何意义，因为它们的访问权限和可视化是独立管理的，不使用任何规则。此结构虽然灵活，但并不适合设计流程。因此，在有序几何图形集中引入了定义设计的步骤连续性和吸收的概念。与几何图形集中的特征不同，有序几何图形集中的特征可以设为当前元素：选择给定的设计创建步骤，位于它之后的内容既不可访问也不可见。

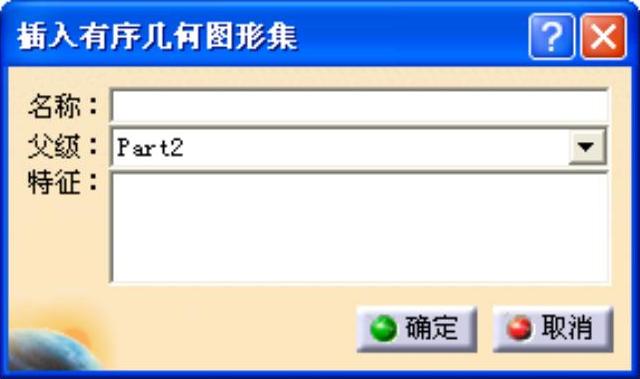

选择“插入”→“有序几何图形集”选项，弹出“插入有序几何图形集”对话框，如图1-31所示。在对话框中可以定义几何图形的名称、低级特征、特征等。
