【顺序铣】对话框提供的选项可确定每个操作的刀轨动作、显示设置和公差。这些参数适用于每个子操作。下面将【顺序铣】对话框的选项设置作详细介绍。

1.默认公差

“默认公差”可为顺序铣操作指定“曲面内公差”“曲面外公差”和“刀轴（度）”。在以后的子操作中可指定“定制曲面公差”（使用【连续刀轨参数】对话框中的【选项】按钮）来替换“默认公差”值。

☑曲面内公差：“曲面内公差”可在进刀或连续刀轨子操作中指定驱动曲面、部件表面和检查曲面的内公差。此公差是刀具所能穿透曲面的最大距离，该值不能为负。

☑曲面外公差：“曲面外公差”可在进刀或连续刀轨子操作中指定驱动曲面、部件表面和检查曲面的外公差。此公差是刀具所不能穿透曲面的最大距离，该值不能为负。

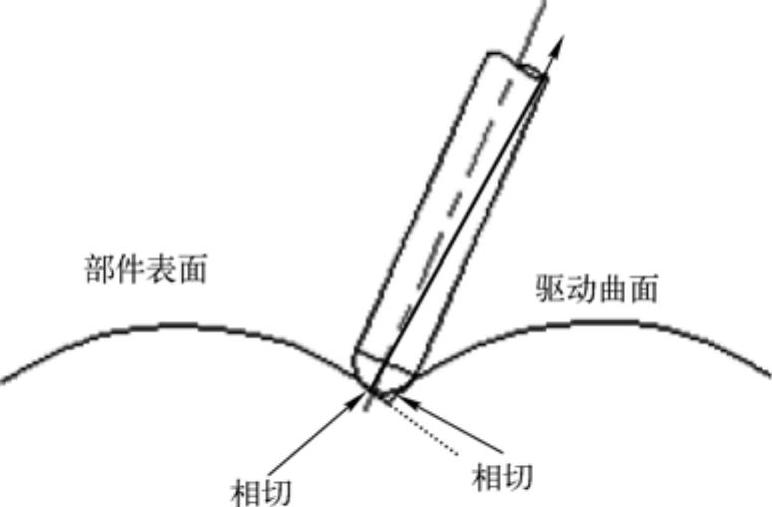

☑刀轴（度）：“刀轴（度）”可指定多轴运动中刀轴的角度公差（按“度”测量）。此公差是实际的刀轴在任何输出点允许与正确刀轴偏离的最大角度，此值必须为正。刀轴公差（未指定检查曲面）如图8-77所示。理论上的正确刀轴是虚线表示的矢量箭头。然而，当刀具方向如图8-77中所示时，“刀轴（度）”足以使处理器停止搜索。默认的“刀轴（度）”是1/10度。

图8-77 刀轴公差（未指定检查曲面）

技巧点拨

在顺序铣中，通过定位“相切”或“对中”的两个或三个曲面来确定每个固定轴刀位。如果使用由曲面法向确定的刀轴，则处理器必须在每个接触点搜索满意的刀轴/曲面法向关系，并保持“相切/对中”条件。

2.全局余量

全局余量为操作指定“驱动曲面”“部件表面”和“检查曲面”上剩余的多余材料量。全局余量可以指定为正值、负值或零值。

技巧点拨

全局余量可以指定为正值、负值或零值。请注意，不能指定大于驱动曲面上刀具直径一半的负余量值，也不能指定不垂直于刀轴的任何部件表面上的大于刀具角半径的负余量值。

☑驱动曲面：驱动曲面将引导刀具的侧面。

☑部件表面：部件表面将引导刀具的底部。

☑检查曲面：检查曲面将停止刀具运动。

技巧点拨

如果检查曲面的“添加的余量”选项设置为“驱动”，则驱动曲面余量值将应用于该检查曲面。部件表面余量值将应用于检查曲面。

3.最小安全距离

当进刀和退刀子操作中的【安全移动】选项设置为【最小安全距离】时，最小安全距离值将用于这些子操作中。

4.避让几何体

【避让几何体】按钮允许创建一些空间位置，在这些位置中，刀具可安全地清理部件。“出发点”或“起点”仅用在刀轨的起点。“返回点”或“回零点”仅用在刀轨的末端。任何进刀或退刀子操作中都可以使用安全平面。

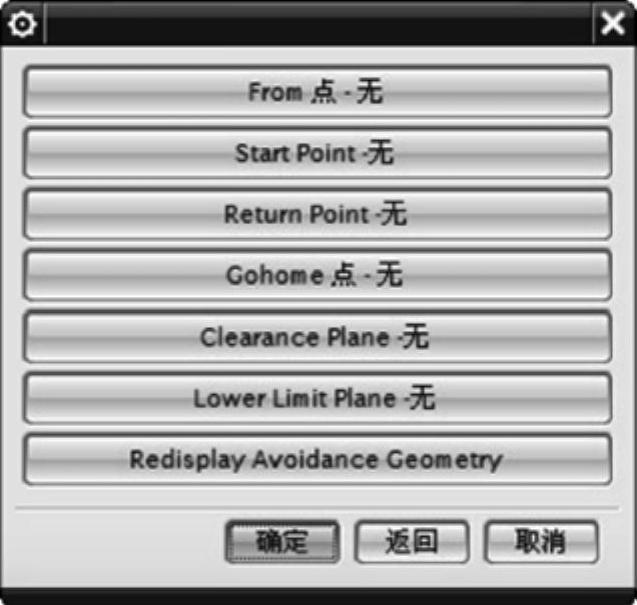

单击此选项按钮，可弹出【避让控制】对话框，如图8-78所示。该对话框的选项含义如下：

☑From点（出发点）：该选项用以指定刀具的出发点。出发点可在一段新的刀轨开始处定义初始刀位置。(www.daowen.com)

☑Start Point（起点）：该选项用以指定切削起点。是指可用于避让几何体或装夹组件的刀轨起始序列中的刀具定位位置。

☑Return Point（返回点）：该选项用以指定刀具返回点。是指刀具在切削序列结束离开部件时，用于控制刀位置的刀具定位位置。

☑Gohome点（回零点）：回零点是最终的刀具位置。

☑Clearance Plane（安全平面）：“安全平面”可在操作之前和之后，以及在任何程序设置好的各点间障碍避让移动过程中，定义刀具运动的安全距离。

☑Lower Limit Plane（下限平面）：下限平面定义切削和非切削刀具运动的下限。

☑Redisplay Avoidance Geometry（重新显示避让几何）：显示表示避让几何的点或平面符号。

5.其余选项设置

在【顺序铣】对话框中还包括其他一些选项设置，介绍如下：

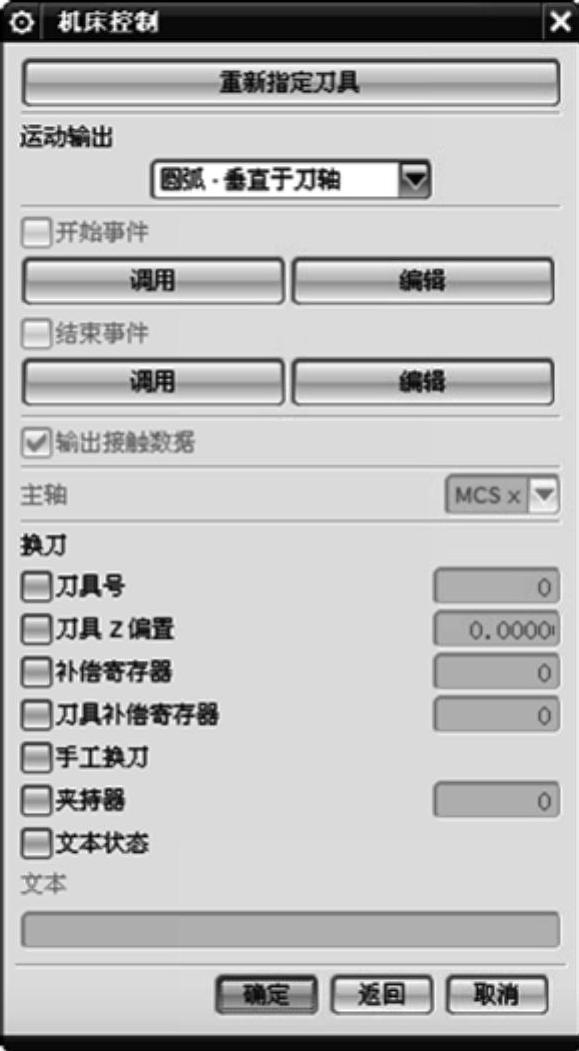

☑机床控制：【机床控制】选项仅用于刀轨的起点（启动命令）和刀轨的末端（刀轨末端命令）设置。选择此选项，将打开【机床控制】对话框，如图8-79所示。

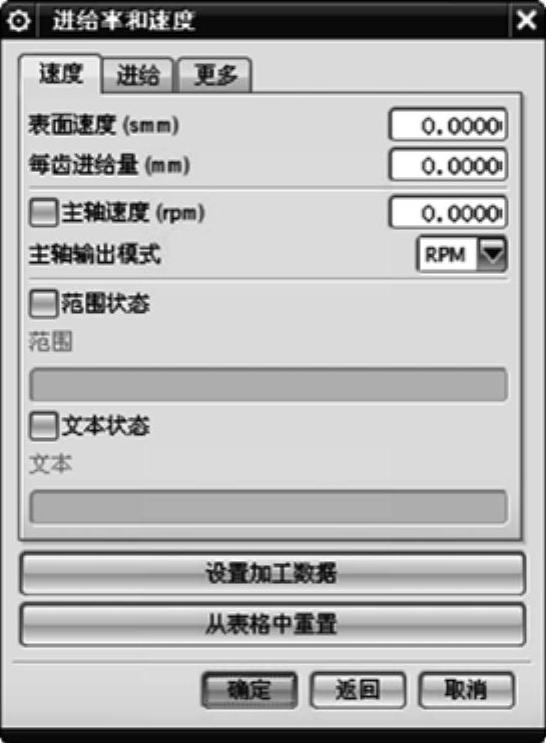

☑默认进给率：通过打开【进给率和速度】对话框来指定进给率和主轴转速，如图8-80所示。

图8-78 【避让控制】对话框

图8-79 【机床控制】对话框

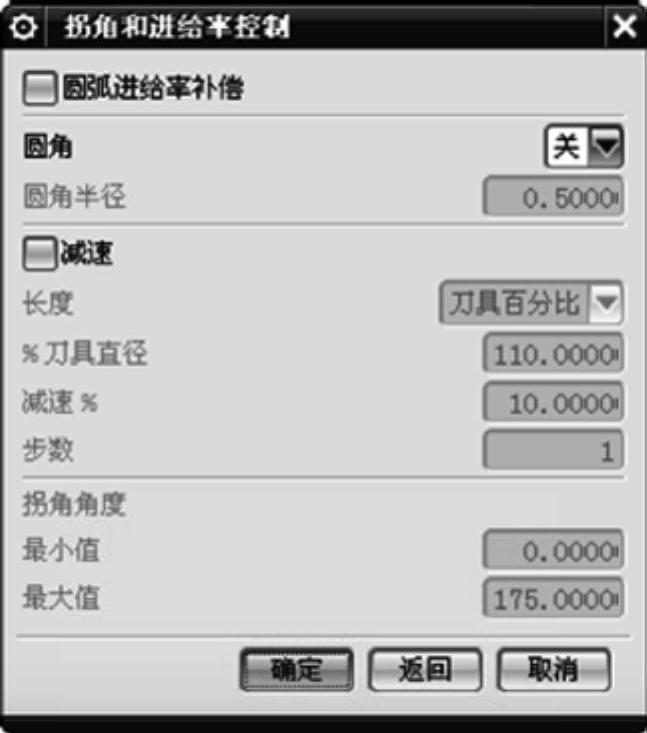

☑默认拐角控制：通过打开【拐角和进给率控制】对话框来指定圆弧进给率和拐角减速，如图8-81所示。

☑全局替换几何体：在整个操作（例如，所有子操作，其中的几何体可用作驱动曲面、部件表面或检查曲面）中用其他面、曲线和临时平面来替换面、曲线和临时平面。

图8-80 【进给率和速度】对话框

图8-81 【拐角和进给率控制】对话框

6.结束操作

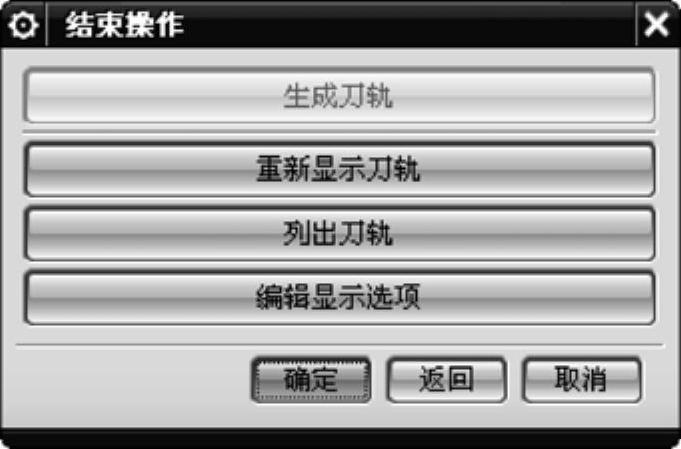

“结束操作”将完成操作。单击此选项按钮，弹出【结束操作】对话框，如图8-82所示。再单击该对话框中的【生成刀轨】按钮，可生成操作的完整刀轨。
