外形轮廓铣用来加工底面限定的壁，如部件外围。部件无底面时，有两个选项可控制靠着壁放置刀的操作：使用沿着壁的底部来跟随壁的周边，或使用可用作真实底面的辅助底面。 技巧点拨
外形轮廓铣要比顺序铣更加自动化，并且该铣削最适用于加工倾斜壁的腔体，如在航空部件中出现的腔体。
外形轮廓铣仅能使用刀侧面来加工壁。
使用外形轮廓铣的优势在于：
☑可以加工带有角壁（开放角和封闭角）、弯曲及顶部（筋顶部）形状不规则的复杂腔体，如图8-33所示。
☑由于在选择几何体和控制刀轴上花费的时间较少，因此效率更高。
☑可以在底面和壁上使用多条刀路，以便在同一操作中对部件进行半精加工和精加工。底面上的多条刀路如图8-34所示。
图8-33 带角壁的外形轮廓铣

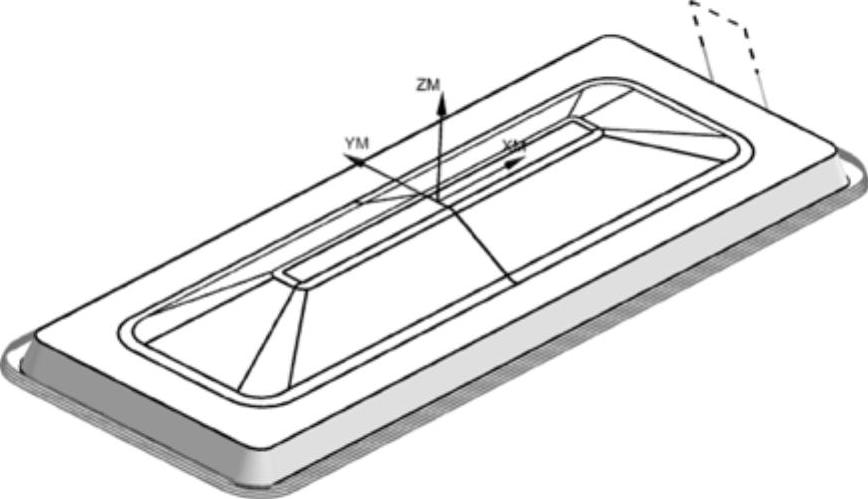

图8-34 底面上的多条刀路(www.daowen.com)
☑可以为基于底面或无底面的区域生成刀轨，如图8-35所示。
☑可以为一个操作中的多个非连续区域生成刀轨，如图8-36所示。

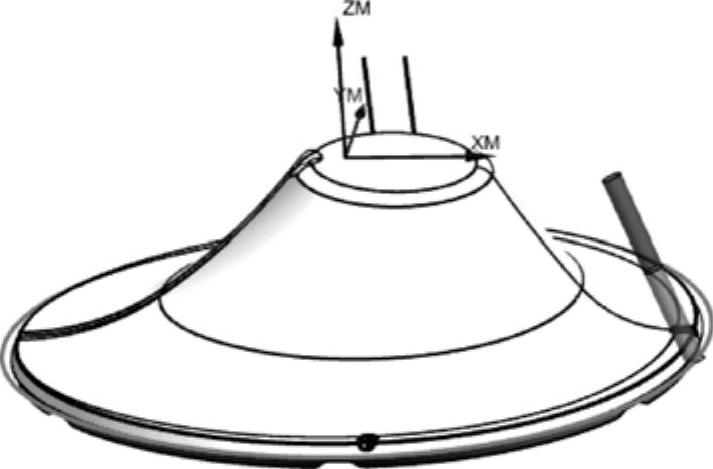

图8-35 无底面区域生成刀路

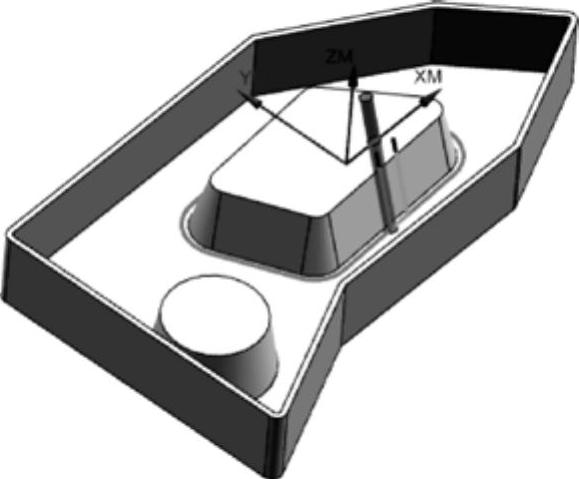

图8-36 一个操作中的多个区域生成刀路
外形轮廓铣的设计目的是使用刀侧面来加工壁，以便能够产生直纹面壁的最佳半精加工和精加工效果。由于外形轮廓铣不限制壁是否为直纹面，因此它可以用于生成半精加工刀轨，即使对于由自由曲面形成的壁也是如此，如图8-37所示。

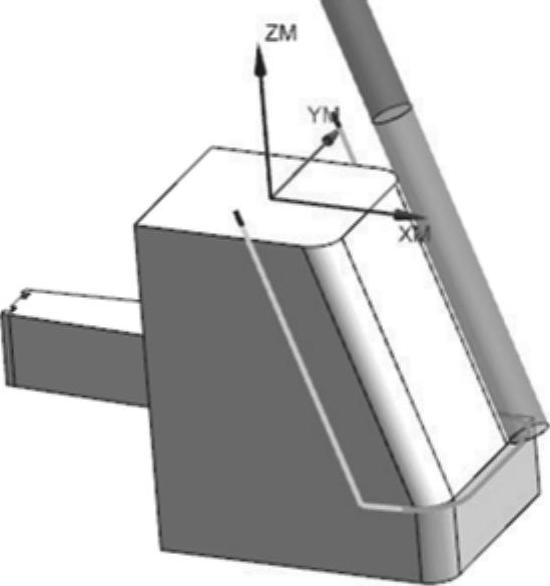

图8-37 处理由自由曲面形成的壁
