“循环参数”是精确定义刀具运动和状态的加工特征，其中包括进给率、驻留时间和切削增量等。

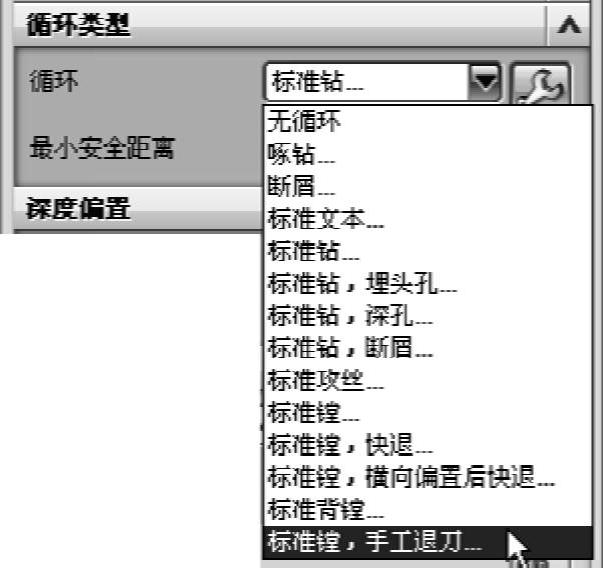

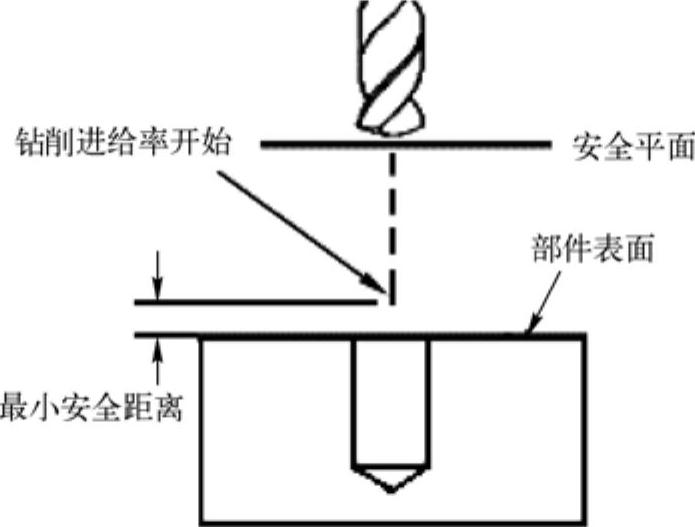

在【钻】对话框的【循环类型】选项区中，包括了多种循环类型，如图7-27所示。【循环类型】选项区的【最小安全距离】选项的示意图如图7-28所示。

图7-27 孔加工的循环类型

图7-28 最小安全距离

在【循环】下拉列表框中，包括多种孔加工循环类型，主要有钻、文本、镗等，其含义介绍如下：

☑无循环：取消任何已活动的循环。

☑啄钻：在每个选定点处激活一个模拟的啄钻。

☑标准文本：根据指定的APT命令语句副词和参数，激活一个带有定位运动的CYCLE语句。

☑标准钻：在每个选定点处激活一个标准钻循环。

☑标准镗，快退：在每个选定点处，激活一个带有非旋转主轴退刀的标准镗循环。

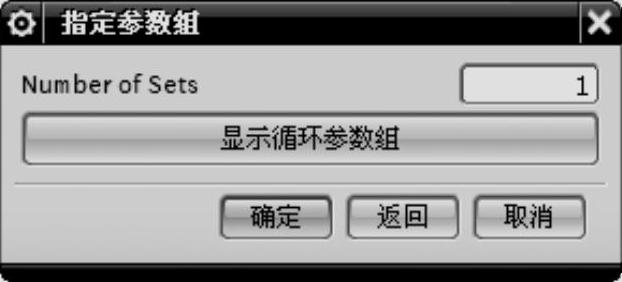

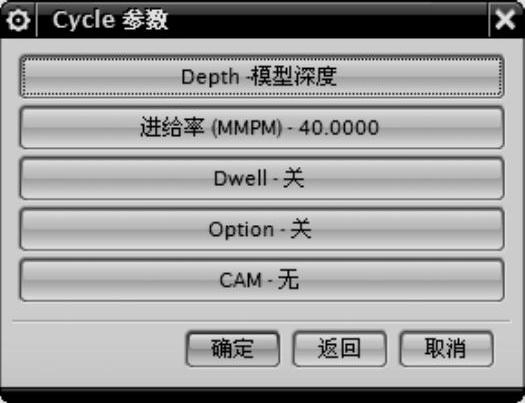

不同的循环类型，其循环参数也会不同。以“标准钻”循环类型为例。在“循环”下拉列表框中选择“标准钻”选项，程序弹出【指定参数组】对话框，如图7-29所示。该对话框可以创建新参数组，也可选择已有的参数组。单击【确定】按钮，弹出【Cycle参数】对话框，如图7-30所示。该对话框中各选项功能介绍如下。

图7-29 【指定参数组】对话框

图7-30 【Cycle参数】对话框

1.Depth-模型深度

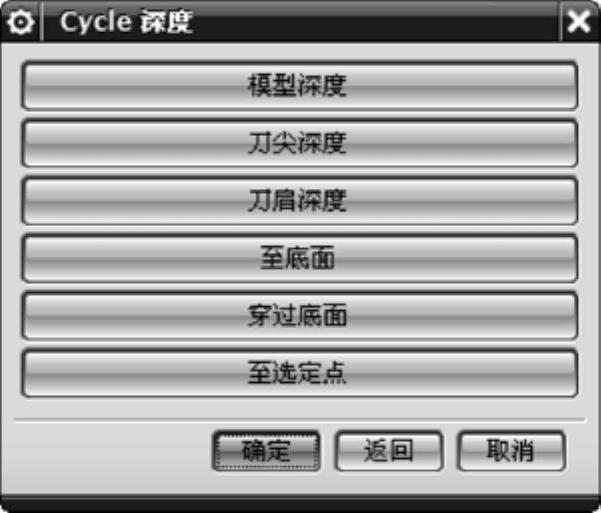

“模型深度”指的是钻孔切削的深度，即部件平面到刀尖的距离。单击该按钮，弹出【Cycle深度】对话框，如图7-31所示。

【Cycle深度】对话框中各选项的含义如下：

☑模型深度：单击此按钮，可重新设置模型深度。

☑刀尖深度：从部件表面沿刀轴到刀尖的深度。

☑刀肩深度：从部件表面沿刀轴到刀具圆柱部分的底部（刀肩）的深度。

☑至底面：程序沿刀轴计算的刀尖接触到底面所需的深度。

☑穿过底面：程序沿刀轴计算的刀肩接触到底面所需的深度。

☑至选定点：程序沿刀轴计算的从部件表面到钻孔点的ZC坐标间的深度。

技巧点拨

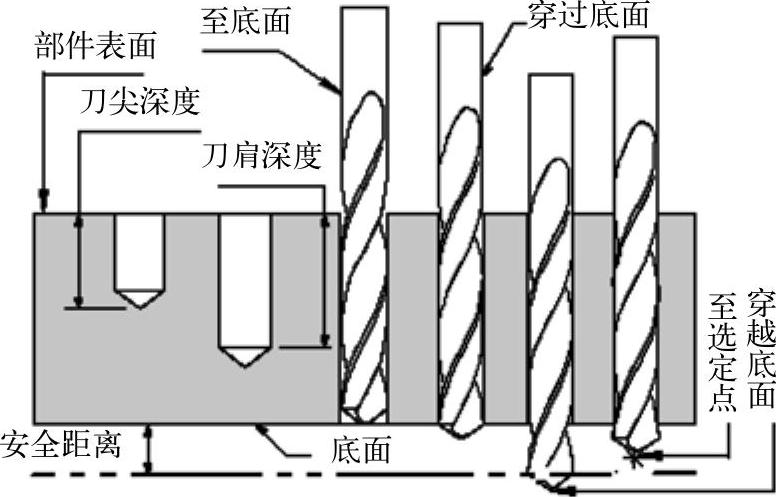

如果希望刀肩越过底面，可以在定义“底面”时指定一个“安全距离”。各刀具深度类型的示意图如图7-32所示。

图7-31 【Cycle深度】对话框(www.daowen.com)

图7-32 刀具深度类型的示意图

2.进给率

此选项可为刀具钻削设置进给率，程序默认进给率为250。单击此按钮，可在弹出的【Cycle进给率】对话框中更改值，如图7-33所示。编辑后的进给率值将显示在功能按钮上。

3．Dwell（驻留）

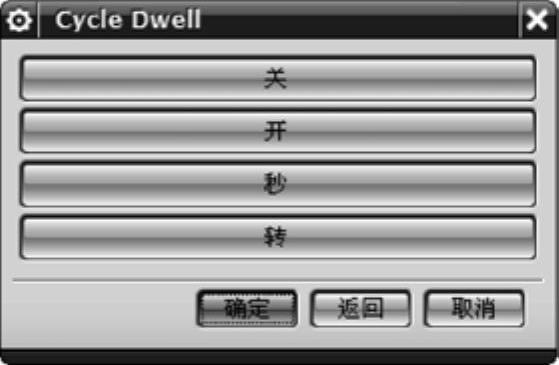

“驻留”是指在切削深度处刀具的延迟。单击此按钮，将弹出【Cycle Dwell]对话框，如图7-34所示。

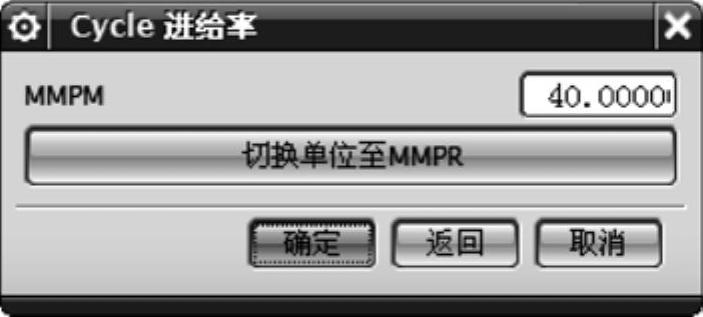

图7-33 【Cycle进给率】对话框

图7-34 【Cycle Dwell】对话框

【Cycle Dwell】对话框中各选项按钮的含义如下：

☑关：表示刀具达到指定深度后不发生驻留。

☑开：表示刀具达到指定深度后发生驻留。

☑秒：输入以秒表示的驻留值。

☑转：输入所需的驻留值，以主轴转数为单位。

4.Option（选项）

若单击此功能选项按钮，将激活一个指定循环的备用选项。如果【选项】为【开】，程序将在CYCLE语句中包含单词“OPTION”。

5.CAM

“CAM”表示一个不可编程的机床刀具深度预设置的Z轴CAM STOP位置。

6.Rtrcto（退刀至）

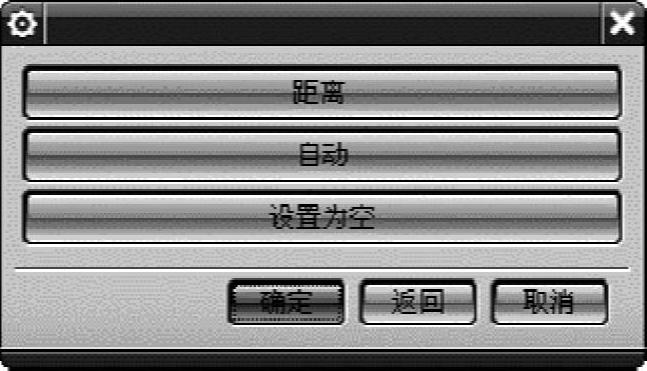

Rtrcto表示从部件表面，沿刀轴测量到刀具送到指定深度后的退刀目标点之间的距离。单击【Rtrcto-无】功能按钮，则弹出【退刀类型】设置对话框，如图7-35所示。此对话框包括3个退刀设置类型：【距离】、【自动】和【设置为空】，其含义如下：

☑距离：以输入值来确定退刀位置。

☑自动：选择此类型，刀具将沿刀轴退至开始当前循环之前的上一个非循环位置处，如图7-36所示。

☑设置为空：不设置退刀位置。

图7-35 【退刀类型】设置对话框

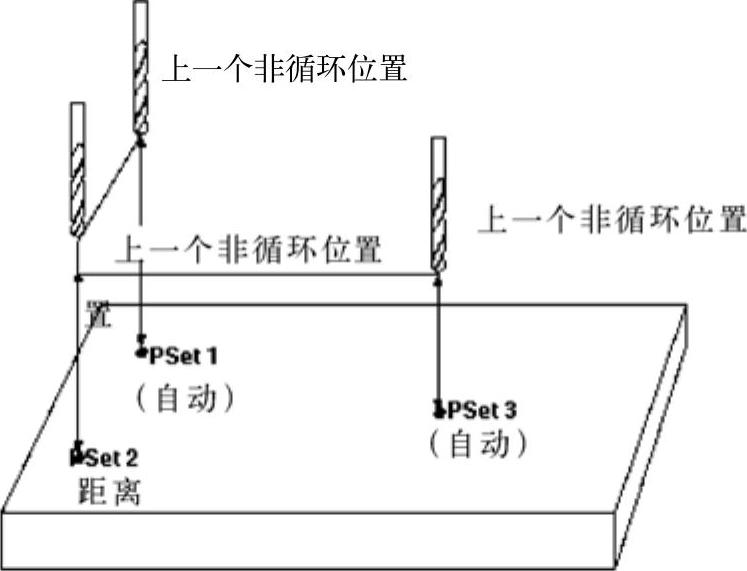

图7-36 “自动”类型将刀具退至上一个非循环位置
