如何选择适合车削的刀具

选择数控车削刀具通常要考虑数控车床的加工能力、工序内容及工件材料等因素。与普通车削相比,数控车削对刀具的要求更高,不仅要求精度高、刚度好、耐用度高,而且要求尺寸稳定、安装调整方便。

1.刀片材质的选择

常见刀片材料有高速钢、硬质合金、涂层硬质合金、陶瓷、立方氮化硼和金刚石等,其中应用最多的是硬质合金和涂层硬质合金刀片。选择刀片材质主要依据被加工工件的材料、被加工表面的精度、表面质量要求、切削载荷的大小及切削过程有无冲击和振动等。

2.刀片形状的选择

刀片形状主要依据被加工工件的表面形状、切削方法、刀具使用寿命和刀片的转位次数等因素选择。

刀片是机夹可转位车刀的重要组成元件。刀片大致可分为三大类17种,图6-16所示为常见的可转位车刀刀片。

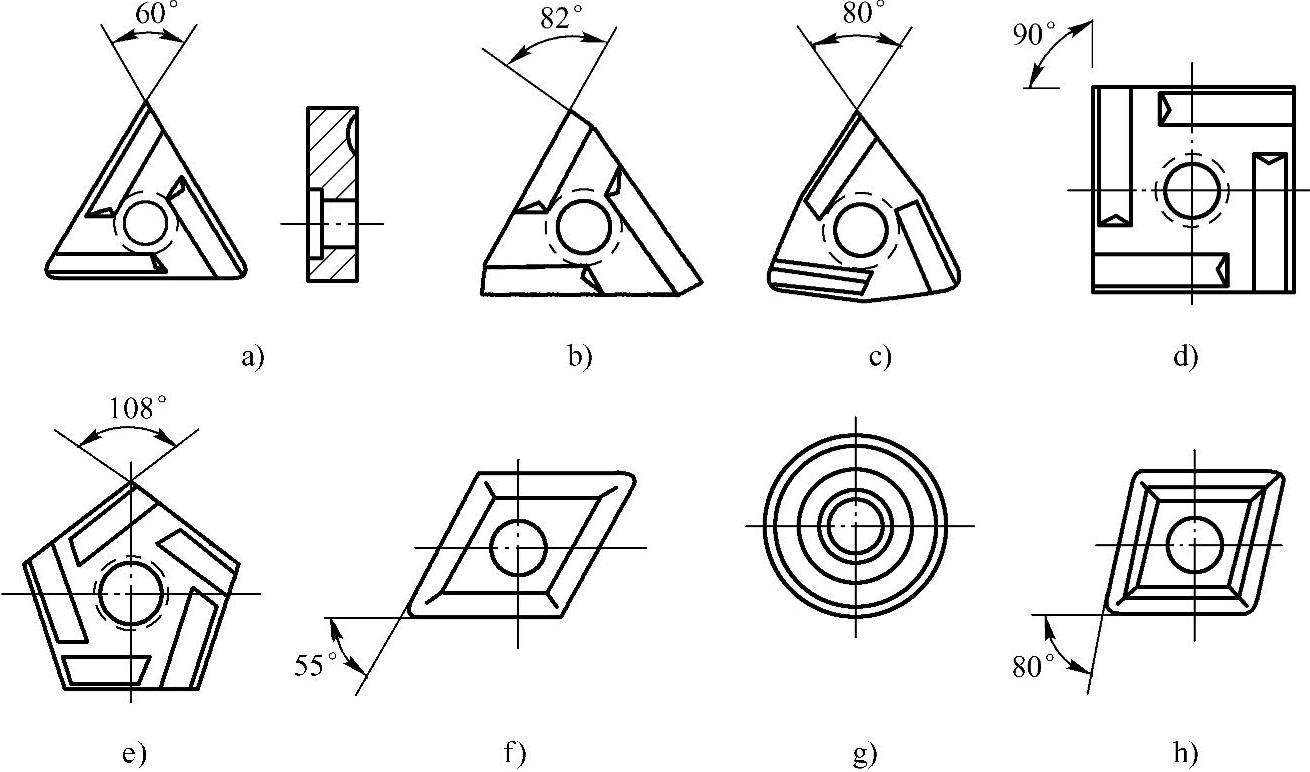

图6-16 常见的可转位车刀刀片

a)T型 b)F型 c)W型 d)S型 e)P型 f)D型 g)R型 h)C型

3.车刀的用途(www.daowen.com)

常用车刀的基本用途如图6-17所示。

☑90°车刀(偏刀):用来车削工件的外圆、阶台和端面。

☑45°车刀(弯头车刀):用来车削工件的外圆、端面和倒角。

☑切断刀:用来切断工件或工件上切槽。

☑内孔车刀:用来车削工件的内孔。

☑圆头刀:用来车削工件的圆弧面或成型面。

螺纹车刀:用来车削螺纹。

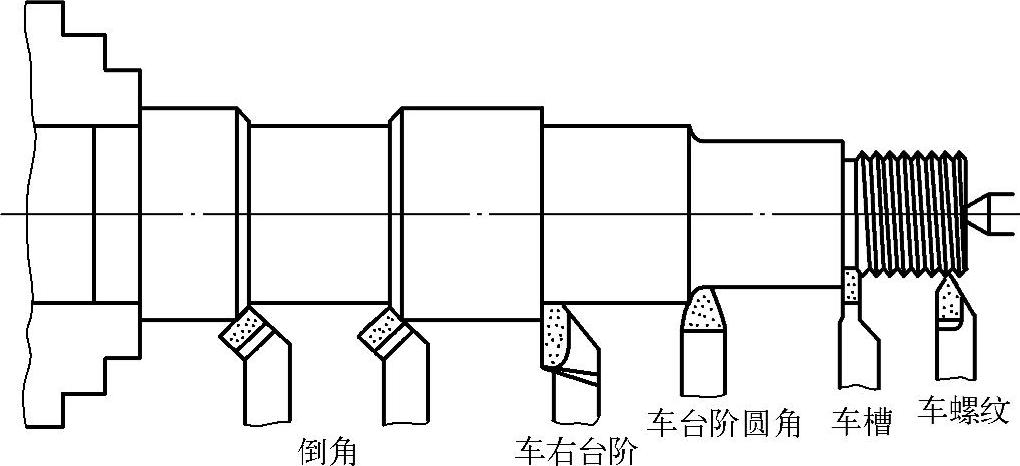

图6-17 常见车刀的基本用途
