【驱动设置】选项区用于设置非陡峭的切削模式，包括【无】和【单向】两个模式，切削模式定义了刀具从一个切削刀路移动到下一个切削刀路的方式。

实训——“清根”驱动铣削加工

由于“清根”驱动铣削加工的操作也是固定轮廓铣操作的一种加工方式，所以这里也无需再重新创建固定轮廓铣操作，只需复制半精加工的操作，然后更改相关切削参数即可。

本例运用“清根”驱动铣削加工的方式对加工模型的拐角进行清角精加工。仍然用上例“边界”驱动铣削加工模型，如图5-46所示。

加工刀具所采用的切削参数见表5-4。

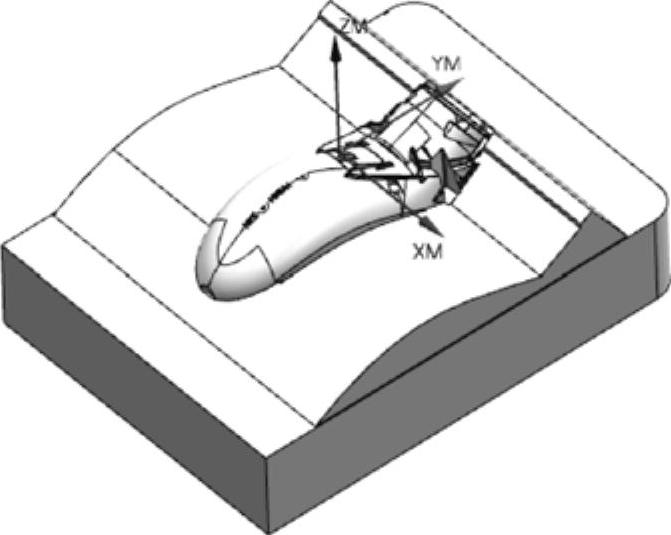

图5-46 “清根”驱动铣削加工模型

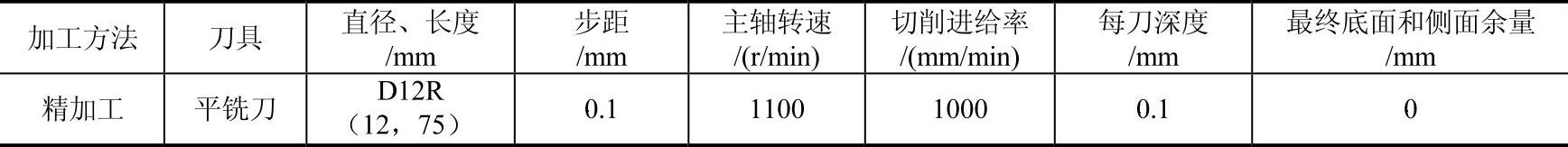

表5-4 加工刀具切削参数表

操作步骤

1）同样的步骤创建一把D12R的平铣刀。新建刀具进给量及主轴转速的参数可按表5-4设置

2）在操作导航器中复制【FIXED_CONTOUR】操作，然后将其粘贴到【PROGRAM】节点项目下，如图5-47所示。

(www.daowen.com)

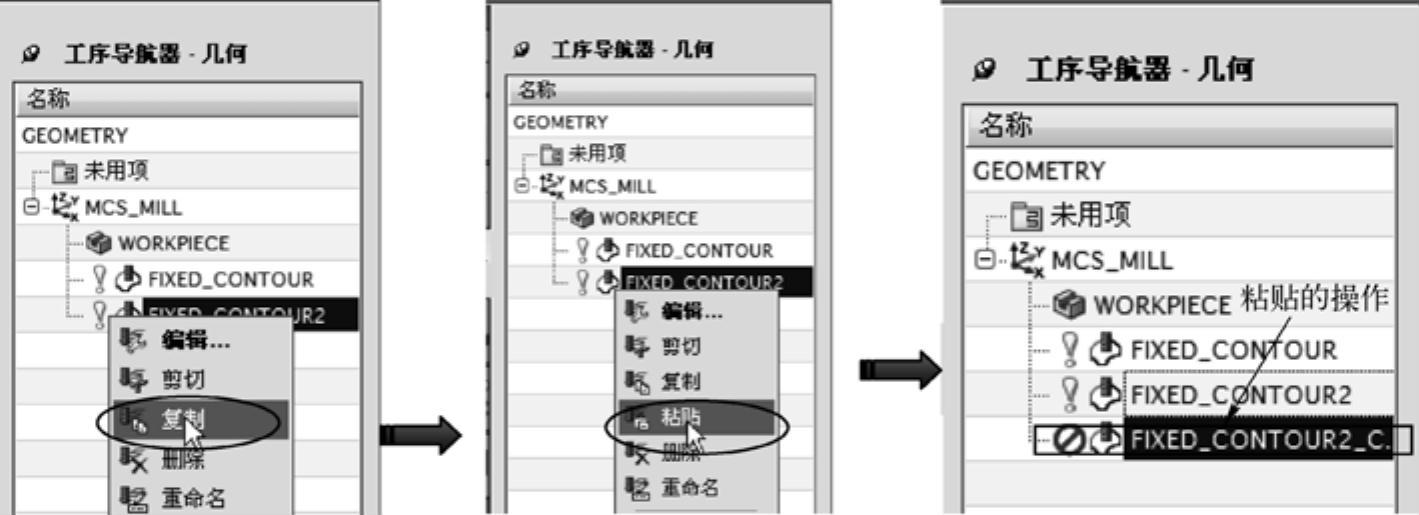

图5-47 复制并粘贴操作

3）双击粘贴后的操作，或者右键选中操作并执行【编辑】快捷菜单命令，重新打开【固定轮廓铣】对话框。

4）创建“清根”驱动铣削操作，其操作步骤如图5-48所示。

5）单击【进给率和速度】按钮，完成“进给率”和“主轴速度”参数的设置，具体操作如图5-49所示。

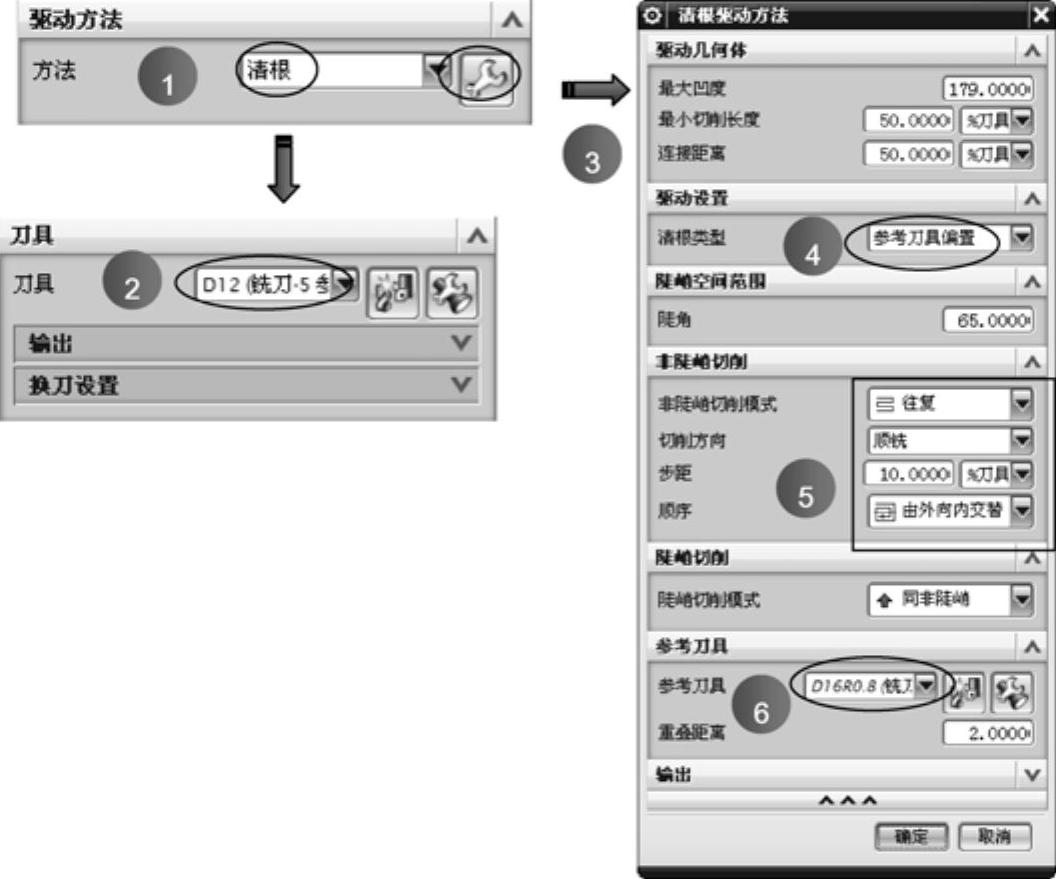

图5-48 创建“清根”驱动铣削操作

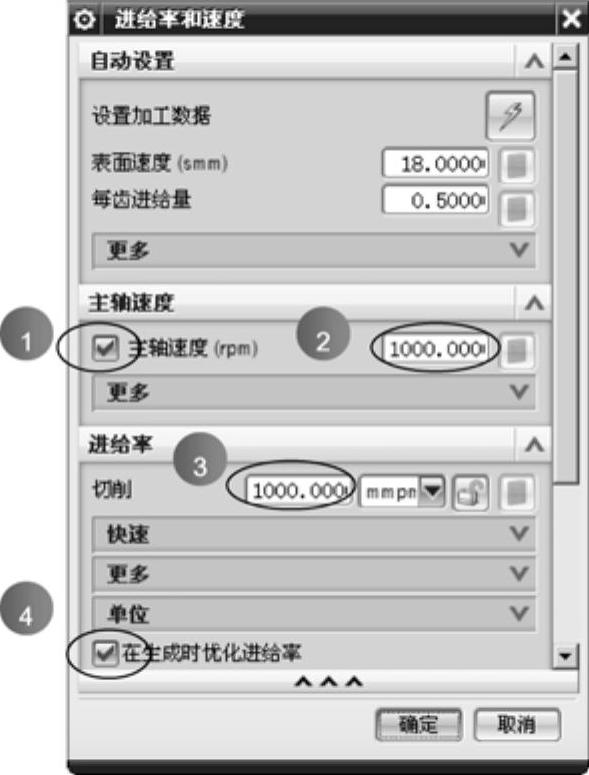

图5-49 设置进给率和主轴速度

6）在【固定轮廓铣】对话框的【操作】选项区中单击【生成】按钮，生成精加工刀路如图5-50所示。

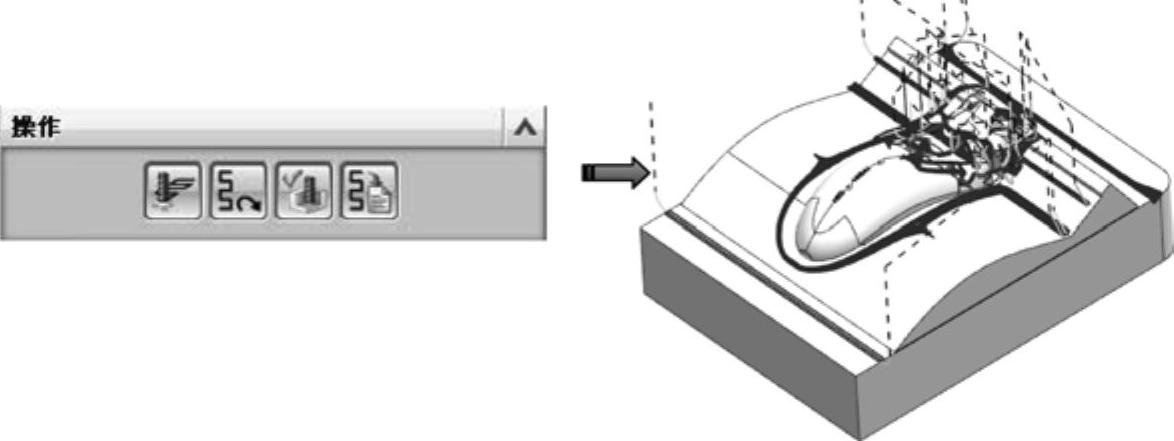

图5-50 生成清根精加工刀路
