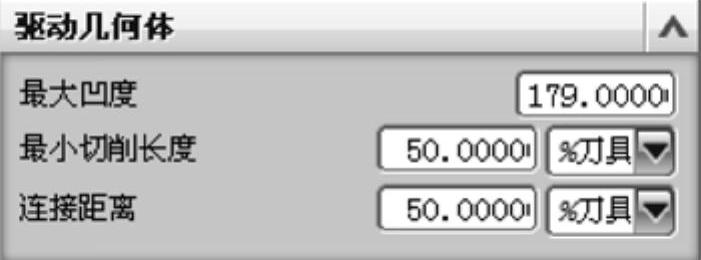

在【单刀路清根】对话框中，【驱动几何体】选项区用于设置驱动参数，如“最大凹度”“最小切削长度”和“连接距离”，如图5-41所示。

1.最大凹度

使用“最大凹度”可帮助编程人员确定要切削哪些尖角和陡峭谷。在生成切削运动的过程中，两个部件表面必须形成一个相对角，此角度介于0°～180°，但是这两个曲面不必相邻。此相对角被称为“凹角”，它由两个矢量定义，每个矢量均通过一个“接触点”，并且和一个部件表面相切。

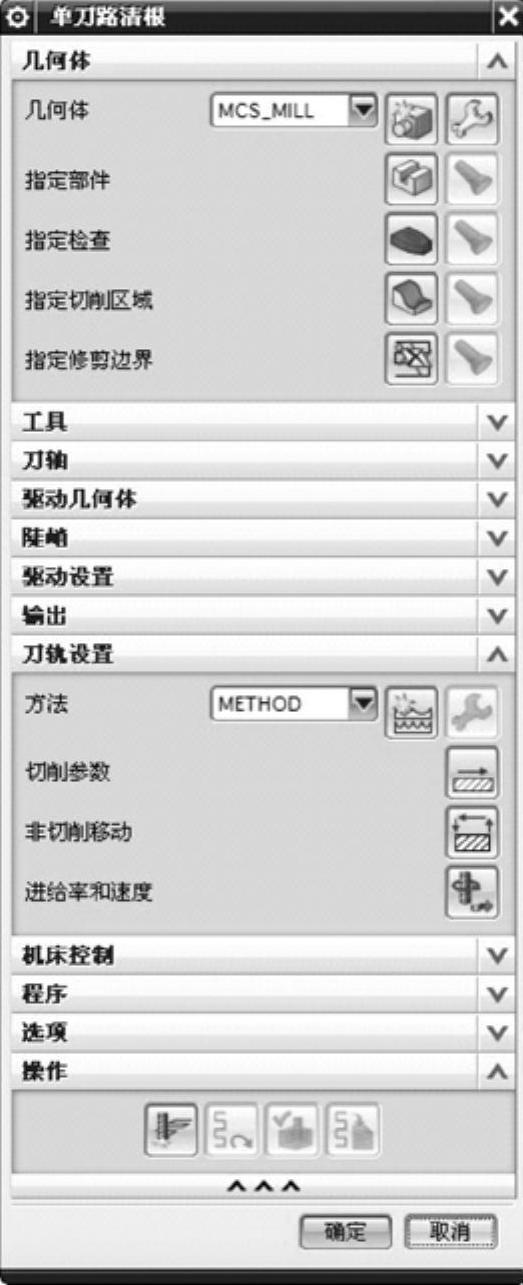

图5-40 【单刀路清根】对话框

例如，如图5-42所示的部件，使用同一把刀具加工，则第一次操作后160°凹谷内可能没有剩余材料，这是因为此凹谷比较浅且比较平坦。但当加工的两个凹谷分别是110°和70°时，会遗留较多的材料。若要换小刀具才能更好地加工110°和70°的凹谷，那么在“最大凹度”文本框内应设定160°的值，程序将不会对两个小凹谷进行加工，可去掉重复加工操作，提高加工效率。

图5-41 【驱动几何体】选项区

图5-42 最大凹度

技巧点拨(www.daowen.com)

只有在凹角小于指定的“最大凹度”的位置处才可以创建刀轨。如果凹角太宽或者超出指定的“最大凹度”角度，则不会创建切削运动。

2.最小切削长度

“最小切削长度”能够除去可能发生在部件的隔离区内的短刀轨段。设定一个值，程序则不会生成小于此值的切削运动。例如，要除去可能发生在圆角相交处的非常短的切削运动时，此选项尤其有用。最小切削长度如图5-43所示。

3.连接距离

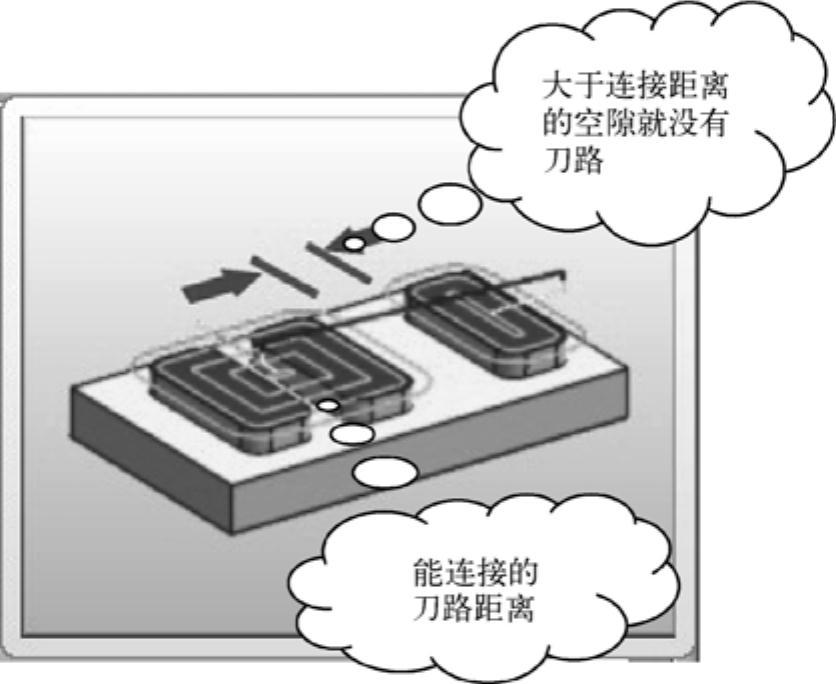

“连接距离”能够通过连接不连贯的切削运动，来除去刀轨中小而不连续的或不需要的缝隙。这些不连续缝隙出现在从部件表面退刀的位置，有时它也可以由曲面之间的缝隙或者超出指定的“最大凹度”的凹角变化引起。连接距离如图5-44所示。

图5-43 最小切削长度

图5-44 连接距离
